Ce document explique comment déballer l'appliance Google Distributed Cloud (GDC) air-gapped.
Caisses pour l'expédition de l'appliance
Pour un transport sécurisé et groupé, chaque appliance est expédiée dans une caisse en bois sur une palette de taille standard (environ 122 x 102 cm). Pour garantir la sécurité de chaque caisse, un scellé inviolable unique est appliqué au mécanisme de verrouillage des portes. Chaque scellé possède son propre numéro d'identification unique, qui est suivi par l'intégrateur système dans un établissement sécurisé. Si des signes de falsification sont détectés, les clients sont invités à ouvrir immédiatement une demande d'assistance auprès de notre équipe d'assistance.
La caisse contient les éléments suivants :
- Unité GDC câblée dans une boîte. Ces câbles sont facultatifs et sont généralement utilisés pour monter l'appliance en rack. Toutefois, pour l'installation en rack, retirez l'appliance de son boîtier renforcé.
- Kits de rails en option.
- Une valise Pelican contenant des câbles d'alimentation et des accessoires.
Spécifications des caisses :
- Extérieur (L×l×h) : 1,14 m × 1,35 m × 1,14 m
- Poids : 176,9 kg

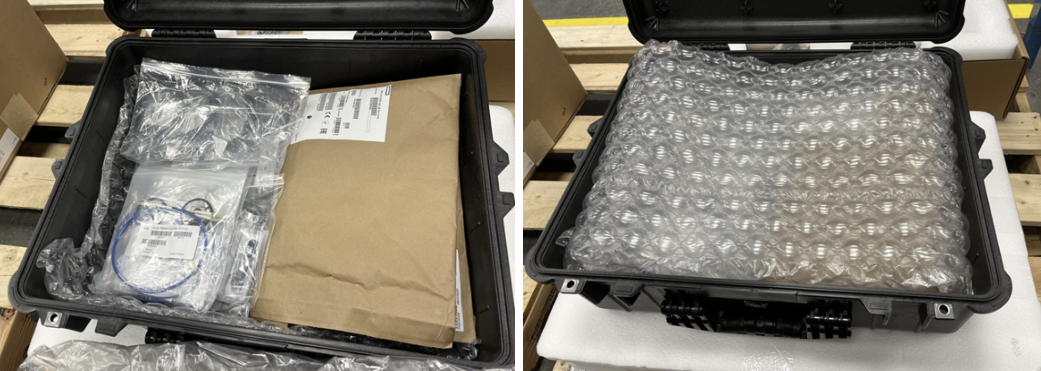

Étui Pelican
Google recommande d'utiliser la valise Pelican pour transporter l'appliance en toute sécurité, afin de s'assurer que ces accessoires et câbles restent avec l'appliance correspondante pendant le transport et chaque fois que l'appliance est déplacée. Une mallette de transport tactique est nécessaire pour expédier et associer en toute sécurité les accessoires tels que les câbles et les cordons d'alimentation, qui ne peuvent pas être transportés en toute sécurité dans le boîtier du GDC.
Caractéristiques de la coque Pelican :
- Extérieur (L×l×P) : 0,62 m × 0,49 m × 0,22 m
La valise Pelican contient les accessoires suivants :
| Élément | Description | Quantité |
| JD094B ACTUAL 104378.GOOGLE | Émetteur-récepteur HP X130 10G SFP+ LC LR | 2 |
| P41626-B21 ACTUAL 104378.GOOGLE | HPE C15 125V 15A US PWR CORD | 2 |
| C7533A ACTUAL 104378.GOOGLE | Câble Ethernet – Connecteur mâle à gauche – Connecteur mâle à droite – Connecteur RJ45 à droite – Connecteur RJ45 à gauche – Longueur : 1,2 m/4 pieds – Niveau de performance CAT 5e | 4 |
| JL275A ACTUAL 104378.GOOGLE | Émetteur-récepteur – 100 Gbit/s – Gigabit Ethernet – Filaire – QSFP28 – 10 km | 2 |
| QK732A ACTUAL 104378.GOOGLE | Câble HP Premier Flex LC/LC multimode OM4 2 fibres 1 m | 6 |
| S1-U3P6-32G ACTUAL 16098.GOOGLE | Clé USB 3.0 DataStick Pro Centon 32 Go | 1 |
| 5060406464260 ACTUAL 1850227.GOOGLE | YubiKey 5 Nano FIPS | 3 |
| Rouleaux et étiquettes en fibre | Fourni pour les câbles livrés dans la mallette |
Par défaut, le produit est livré avec deux câbles d'alimentation HPE C15 125 V 15 A pour les États-Unis. Si vous avez besoin de câbles d'alimentation pour des déploiements dans différentes régions, consultez le tableau suivant :
| P/N | Description | Pays |
| Q7F45A | HPE PWR CRD, 1.83m, 10A/250V, C15—EU 1 CEE7-VII C15 STRAIGHT 2.5 (8.2) Black | Europe/Russia |
| Q7F46A | HPE PWR CRD, 1.83m, 10A/250V, C15—UK 1 BS-1363/A C15 STRAIGHT 2.5 (8.2) Black | Royaume-Uni/Hong Kong/Singapour |
| R1C68A | Cordon de raccordement HPE, noir, 1 m, 13 A, C14-C15 1 C14 DROIT C15 DROIT 1 (3.2) Noir | Inde |
| Q7F62A | Cordon de raccordement HPE, noir, 1 m, 13 A, C14-C15 1 C14 DROIT C15 DROIT 1 (3.2) Noir | Monde entier (sauf le Canada, les États-Unis, le Japon et Taïwan) |
