Hubungkan laptop ke switch

Dokumen ini ditujukan bagi administrator yang menyiapkan perangkat dengan air gap Google Distributed Cloud (GDC). Karena appliance ini dibuat untuk lingkungan yang terisolasi secara aman, appliance ini tidak memiliki akses jaringan eksternal secara default. Untuk menyediakan appliance sepenuhnya dan men-deploy stack software, Anda harus membuat koneksi pengelolaan lokal langsung terlebih dahulu. Dengan menghubungkan laptop langsung ke switch top-of-rack (TOR), Anda akan mendapatkan akses administratif yang aman dan diperlukan untuk mengautentikasi hardware, mengonfigurasi setelan jaringan awal, dan menyiapkan perangkat untuk produksi.

Sebelum memulai

Sebelum menyalakan perangkat dan mengonfigurasi jaringan, pastikan Anda telah menyelesaikan langkah penting ini:

  • Masukkan YubiKey: Anda harus memasukkan YubiKey yang disediakan ke server yang ditentukan sebelum memulai urutan booting. Kunci keamanan hardware ini berfungsi sebagai persyaratan kriptografi yang ketat—kunci ini membuka volume penyimpanan terenkripsi dan mengautentikasi hardware saat sistem dimulai. Jika YubiKey tidak dimasukkan dengan benar, server tidak akan melakukan booting dengan aman. Akibatnya, Anda tidak akan dapat membuat koneksi SSH atau melanjutkan konfigurasi perangkat.

Nyalakan perangkat

Ikuti petunjuk berikut untuk menghubungkan laptop ke switch menggunakan adaptor dan login ke terminal:

  1. Gunakan kabel daya yang disertakan untuk menyuplai daya ke perangkat, dan nyalakan ketiga server dan switch TOR.

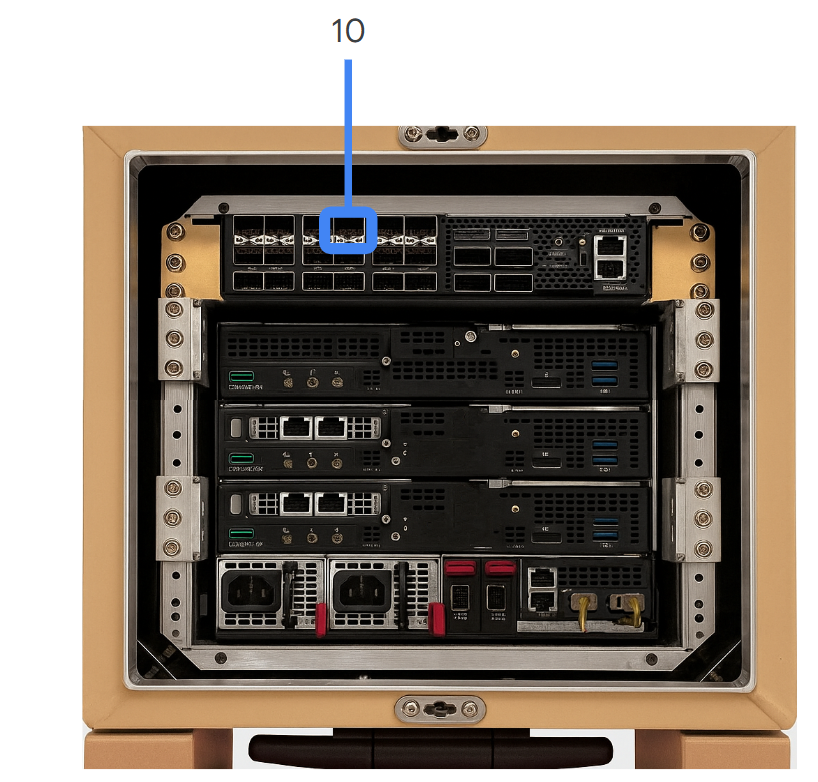

  2. Hubungkan laptop ke port pengelolaan uplink (port 10) di switch.

    Saklar

  3. Tetapkan konfigurasi jaringan laptop:

    1. Tetapkan alamat protokol internet (IP) link di laptop ke 198.18.0.30.
    2. Subnet mask-nya adalah 255.255.255.224.
    3. Gateway default-nya adalah 198.18.0.1.
    4. Kolom DNS dapat dibiarkan kosong, karena Anda harus terhubung ke 198.18.0.6 dengan menggunakan alamat IP, bukan nama host.

  4. Pastikan Anda dapat mengakses perangkat dengan membuat koneksi Secure Shell (SSH) ke server yang diberi IP 198.18.0.6 menggunakan nama pengguna applianceusr dan sandi default Bosco08!.

       ssh applianceusr@198.18.0.6

  5. Tinjau alamat IP yang diperlukan untuk endpoint jaringan di perangkat:

    Management plane (198.18.0.0/24, VLAN 501)

    Alamat IP Deskripsi
    198.18.0.1 Mengganti IP
    198.18.0.2 IP Chassis
    198.18.0.4 IP bm01
    198.18.0.5 IP bm02
    198.18.0.6 IP bm03
    198.18.0.7 iLO untuk bm01
    198.18.0.8 iLO untuk bm02
    198.18.0.9 iLO untuk bm03 (blade GPU)

    Data plane (198.18.2.0/24, VLAN 100)

    Alamat IP Deskripsi
    198.18.2.1 Mengganti IP
    198.18.2.2 IP bm01
    198.18.2.3 IP bm02
    198.18.2.4 IP bm03

Langkah berikutnya

Membuat file konfigurasi input
