验证数据线连接

本页介绍了如何验证 Google Distributed Cloud (GDC) 气隙式设备的网络布线，以及如何连接引导加载程序设备。

请在按照说明操作时参考以下图片。

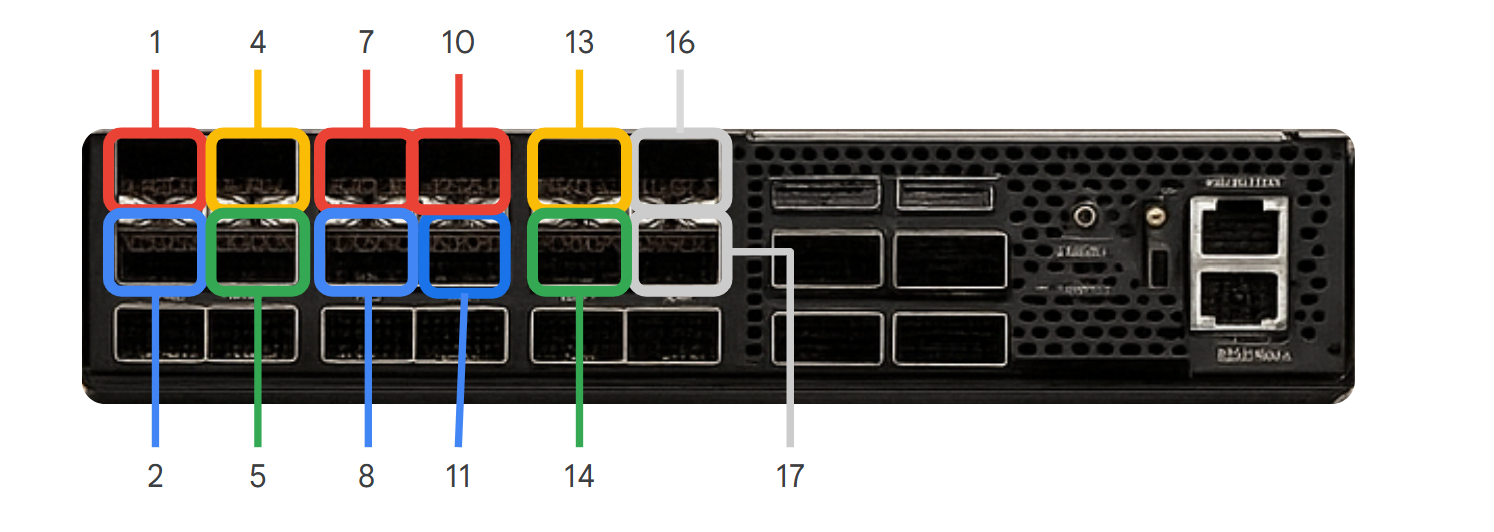

图 1. 带有标记端口的 TOR 交换机。

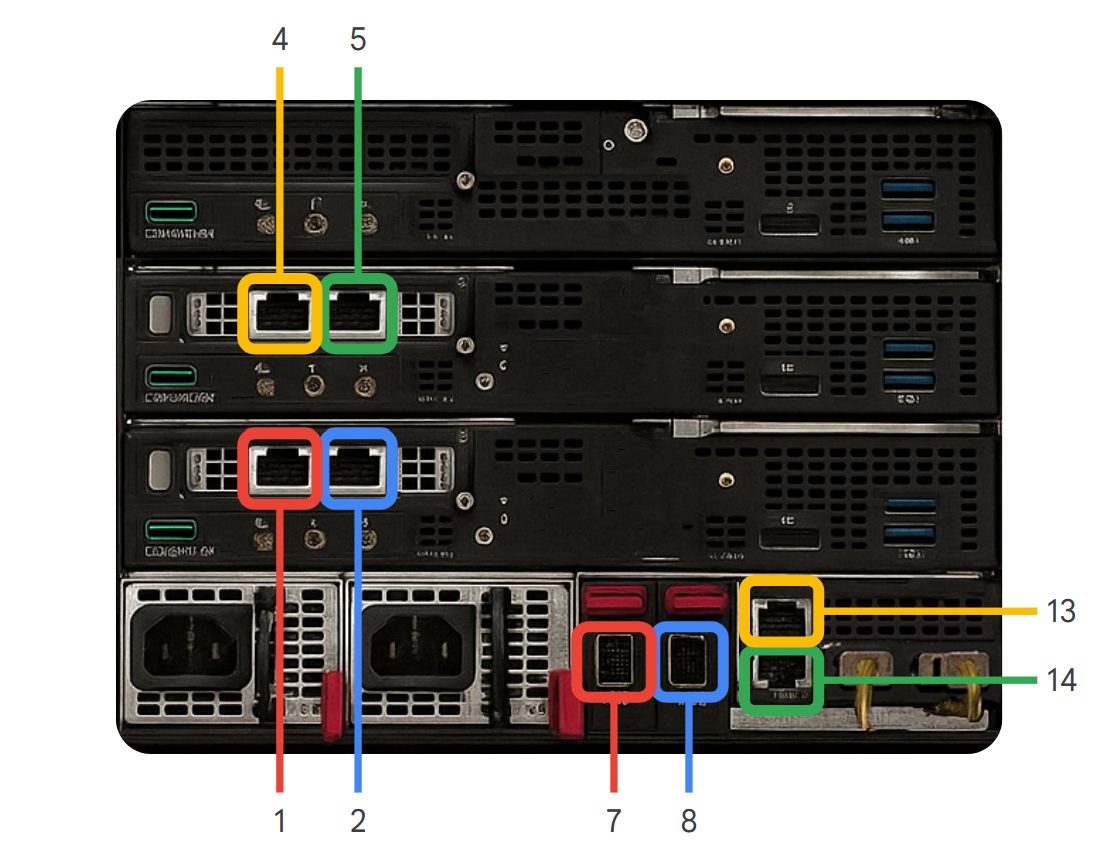

图 2. 机箱和裸金属节点，带有标记的端口。

验证布线

1. 验证 TOR 交换机（图 1）上标记为“1”的端口是否已连接到机箱和节点（图 2）中标记为“1”的端口。
2. 继续对 TOR 交换机上的端口 2、4、5、7、8、13 和 14（图 1）执行此过程，验证每个端口是否已连接到机箱或节点上相应编号的端口（图 2）。

3. 将 TOR 交换机的端口 16 和 17 连接到您的网络。

   ToR 交换机端口 (xx-aa-tesw01)	连接的设备	设备端口	备注
   eth1/1	服务器 1 (bm01)	s1p1	数据
   eth1/2	服务器 1 (bm01)	s1p2	数据
   eth1/4	服务器 2 (bm02)	s1p1	数据
   eth1/5	服务器 2 (bm02)	s1p2	数据
   eth1/7	服务器 3 (bm03)	s1p1	数据
   eth1/8	服务器 3 (bm03)	s1p2	数据
   eth1/13	机箱 (chs01)	iLO	管理 (HPE iLO)
   eth1/14	机箱 (chs01)	LOM1	管理（主板上的 LAN）

   术语解释：

   • tesw01：架顶交换机。
   • ethx/xx：交换机上的端口号。
   • bm0x：裸金属服务器（例如，bm01 是服务器 1）。
   • s1p1、s1p2：服务器上的网络端口。
   • chs01：机箱。
   • iLO：HPE Integrated Lights-Out 端口，用于带外管理。
   • LOM1：机箱上的主板 LAN 端口。

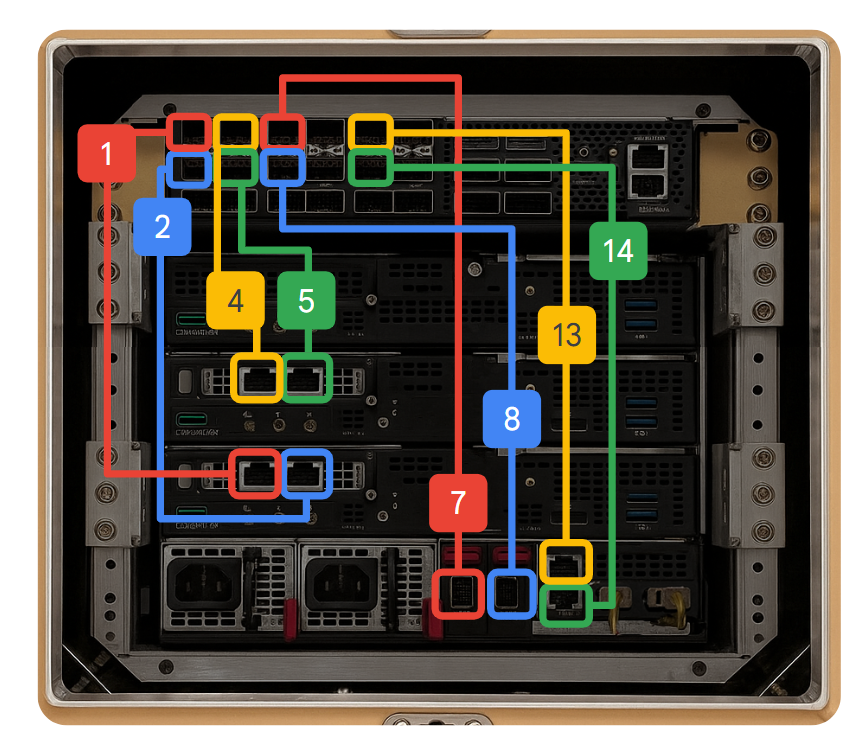

   图 3.端口之间的连接。



4. 验证您在之前的步骤中验证的所有端口的链路指示灯是否显示为绿色。

   如果链路指示灯仍然为黄色或红色，请先尝试使用其他线缆或硬件，然后再提交支持请求。
