Verifica i collegamenti dei cavi

Questa pagina descrive come verificare il cablaggio di rete per l'appliance Google Distributed Cloud (GDC) con air gap e come connettere il dispositivo di bootstrap.

Fai riferimento alle seguenti immagini mentre segui le istruzioni.

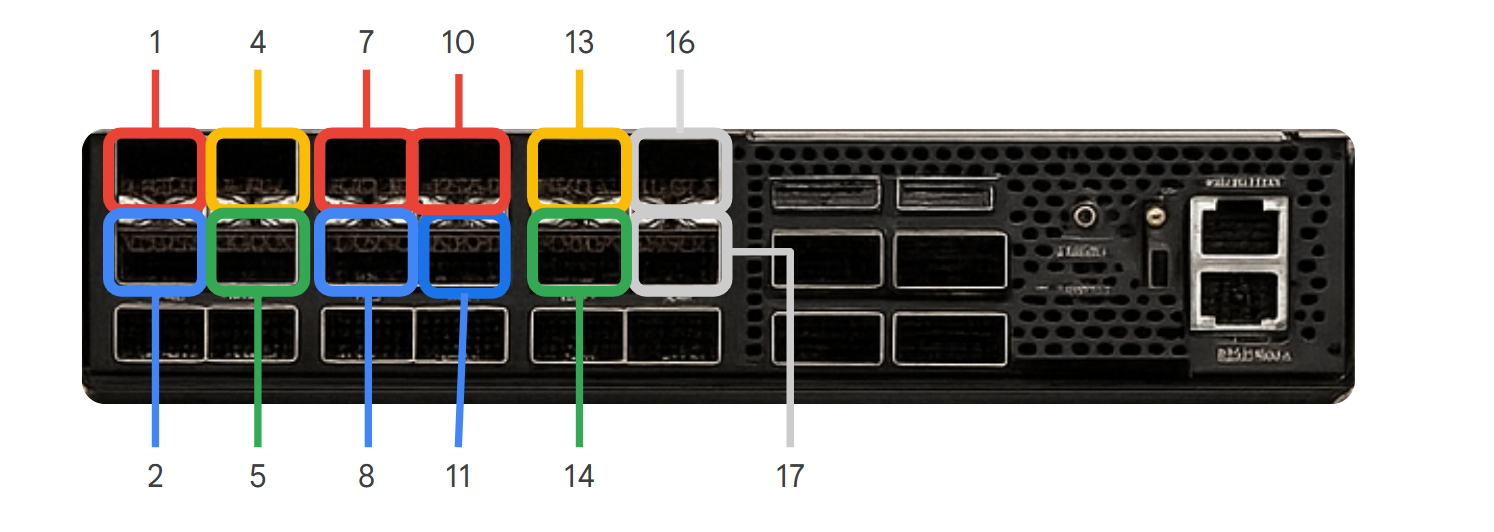

Figura 1. Lo switch TOR, con le porte etichettate.

Figura 2. Lo chassis e i nodi bare metal, con le porte etichettate.

Verificare il cablaggio

1. Verifica che la porta etichettata "1" sullo switch TOR (Figura 1) sia collegata alla porta etichettata "1" nello chassis e nei nodi (Figura 2).
2. Continua la procedura per le porte 2, 4, 5, 7, 8, 13 e 14 sullo switch TOR (Figura 1), verificando che ciascuna sia collegata alla porta numerata corrispondente sullo chassis o sui nodi (Figura 2).

3. Collega le porte 16 e 17 dello switch TOR alla tua rete.

   Porta switch ToR (xx-aa-tesw01)	Dispositivo connesso	Porta del dispositivo	Note
   eth1/1	Server 1 (bm01)	s1p1	Dati
   eth1/2	Server 1 (bm01)	s1p2	Dati
   eth1/4	Server 2 (bm02)	s1p1	Dati
   eth1/5	Server 2 (bm02)	s1p2	Dati
   eth1/7	Server 3 (bm03)	s1p1	Dati
   eth1/8	Server 3 (bm03)	s1p2	Dati
   eth1/13	Chassis (chs01)	iLO	Gestione (HPE iLO)
   eth1/14	Chassis (chs01)	LOM1	Gestione (LAN sulla scheda madre)

   Spiegazione dei termini:

   • tesw01: switch Top of Rack.
   • ethx/xx: numero di porta sullo switch.
   • bm0x: server bare metal (ad es. bm01 è il server 1).
   • s1p1, s1p2: porte di rete sui server.
   • chs01: Chassis.
   • iLO: porta HPE Integrated Lights-Out per la gestione fuori banda.
   • LOM1: porta LAN sulla scheda madre dello chassis.

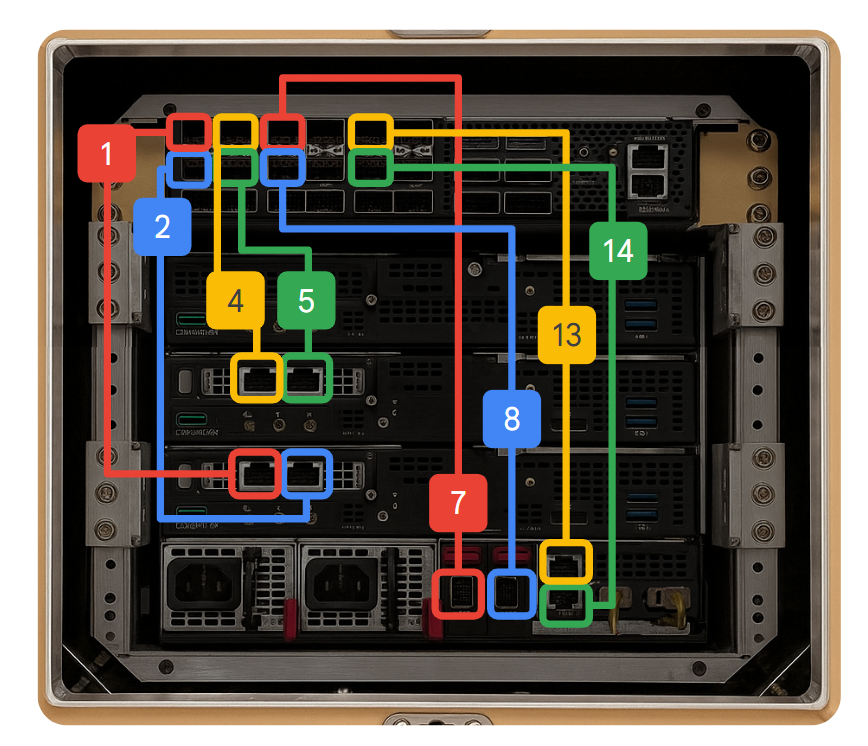

   Figura 3. I collegamenti tra le porte.



4. Verifica che le spie di collegamento siano verdi per tutte le porte che hai verificato nei passaggi precedenti.

   Se le spie del collegamento rimangono gialle o rosse, riprova con cavi o hardware diversi prima di aprire una richiesta di assistenza.
