בדיקת חיבורי הכבלים

בדף הזה מוסבר איך מאמתים את כבל הרשת של מכשיר Google Distributed Cloud (GDC) עם בידוד פיזי, ומחברים את מכשיר ה-bootstrapper.

מומלץ להסתכל על התמונות הבאות בזמן שמבצעים את ההוראות.

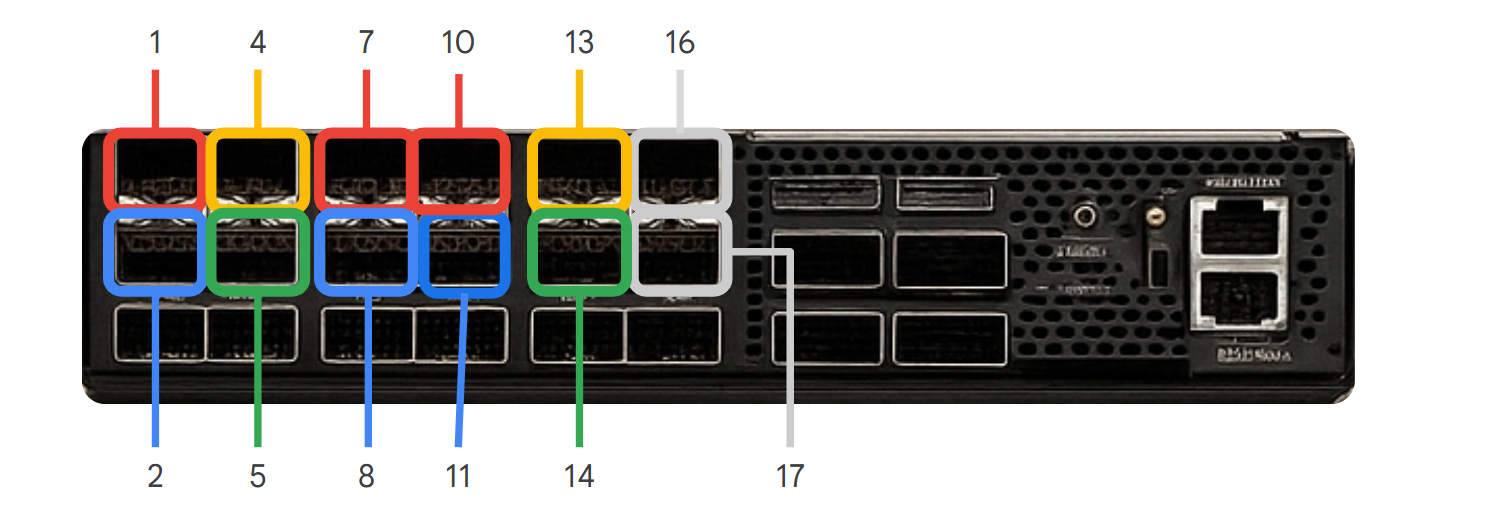

איור 1. מתג TOR, עם יציאות מסומנות.

מתג TOR עם מספרים שמזהים יציאות מסוימות

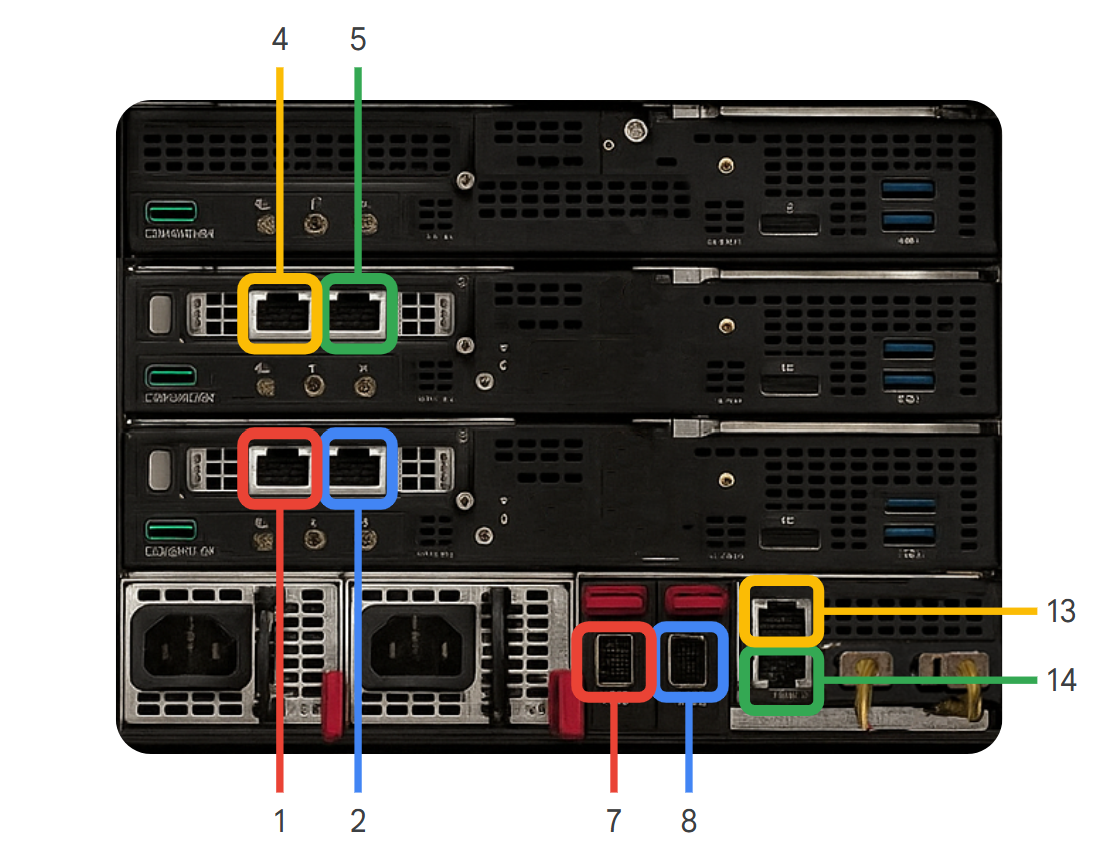

איור 2. המארז והצמתים של המתכת החשופה, עם יציאות מסומנות.

מארזים וצמתים עם מספרים שמציינים יציאות מסוימות

אימות הכבלים

  1. מוודאים שהיציאה שמסומנת בתווית '1' במתג TOR (איור 1) מחוברת ליציאה שמסומנת בתווית '1' בשלדה ובצמתים (איור 2).
  2. ממשיכים בתהליך עבור היציאות 2, 4, 5, 7, 8, 13 ו-14 במתג TOR (איור 1), ומוודאים שכל אחת מהן מחוברת ליציאה הממוספרת המתאימה בשלדה או בצמתים (איור 2).

  3. מחברים את יציאות 16 ו-17 של מתג ה-TOR לרשת.

    יציאת מתג ToR‏ (xx-aa-tesw01) מכשיר מחובר Device Port הערות
    eth1/1 שרת 1 (bm01) s1p1 נתונים
    eth1/2 שרת 1 (bm01) s1p2 נתונים
    eth1/4 שרת 2 (bm02) s1p1 נתונים
    eth1/5 שרת 2 (bm02) s1p2 נתונים
    eth1/7 שרת 3 (bm03) s1p1 נתונים
    eth1/8 שרת 3 (bm03) s1p2 נתונים
    eth1/13 שלדה (chs01) iLO ניהול (HPE iLO)
    eth1/14 שלדה (chs01) LOM1 ניהול (LAN בלוח האם)

    הסבר על המונחים:

    • ‫tesw01: מתג בחלק העליון של המתקן.
    • ‫ethx/xx: מספר היציאה במתג.
    • ‫bm0x: שרת Bare metal (לדוגמה, bm01 הוא שרת 1).
    • ‫s1p1, ‏ s1p2: יציאות רשת בשרתים.
    • ‫chs01: Chassis.
    • ‫iLO: יציאת HPE Integrated Lights-Out לניהול מחוץ לפס.
    • LOM1: LAN on motherboard port on the chassis.

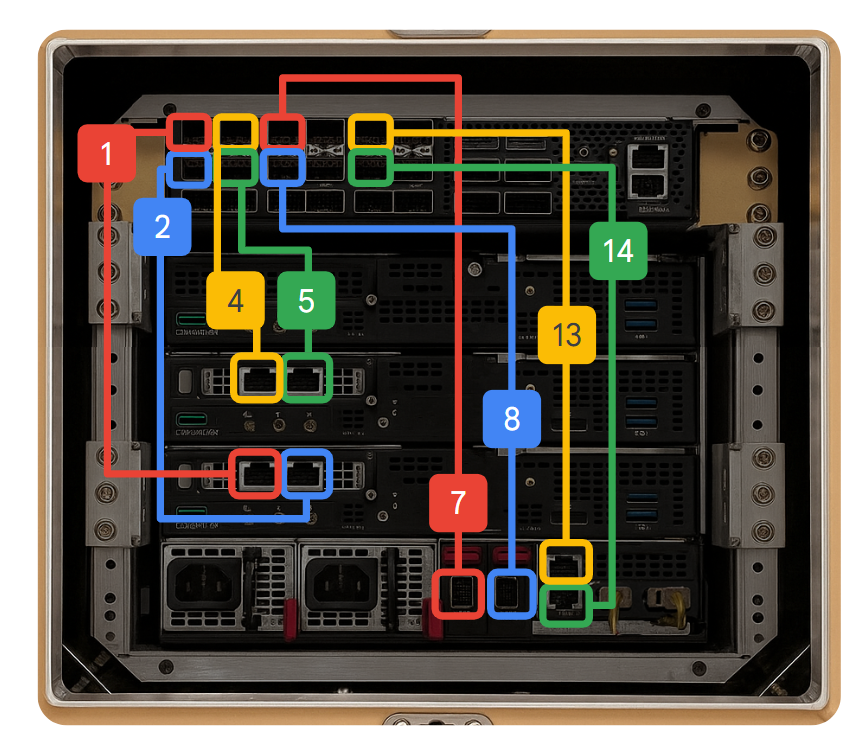

    איור 3. החיבורים בין היציאות.

    החיבורים בין המתג לבין השלדה והצמתים

  4. מוודאים שנוריות הקישור ירוקות בכל היציאות שבדקתם בשלבים הקודמים.

    אם נוריות הקישור נשארות צהובות או אדומות, כדאי לנסות שוב עם כבלים או חומרה אחרים לפני שפותחים פנייה לתמיכה.
