Auf dieser Seite wird beschrieben, wie Sie die Netzwerkverkabelung für die Google Distributed Cloud (GDC) Air Gap-Appliance prüfen und das Bootstrapper-Gerät anschließen.
Sehen Sie sich die folgenden Bilder an, während Sie der Anleitung folgen.

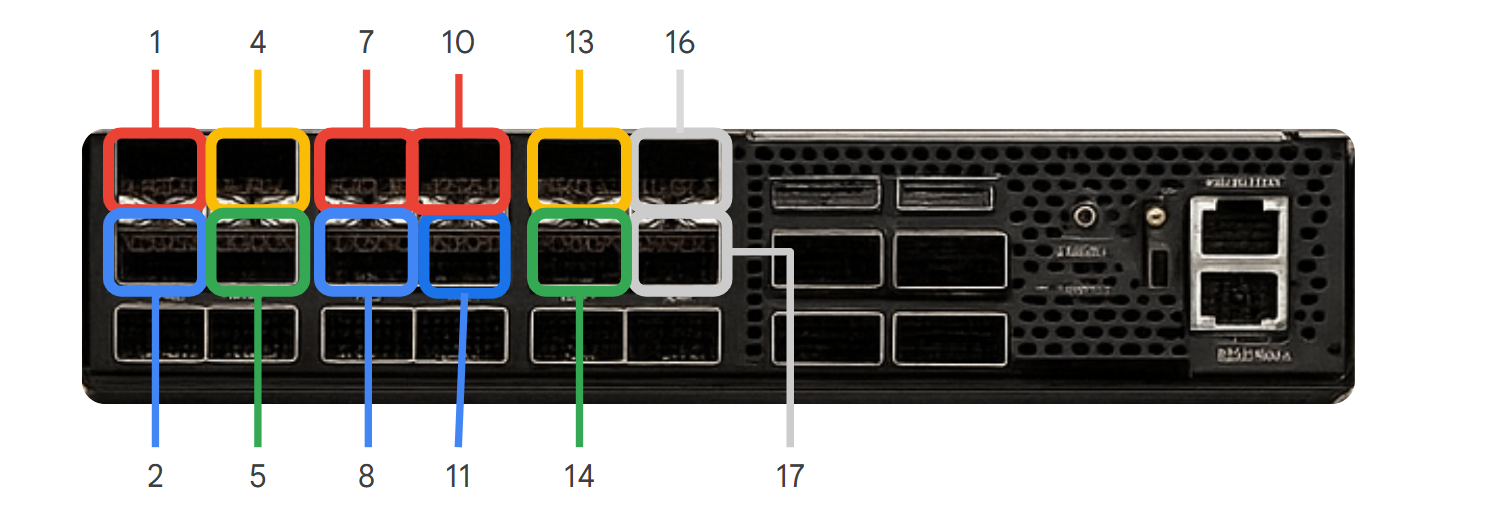

Abbildung 1. Der TOR-Switch mit beschrifteten Ports.

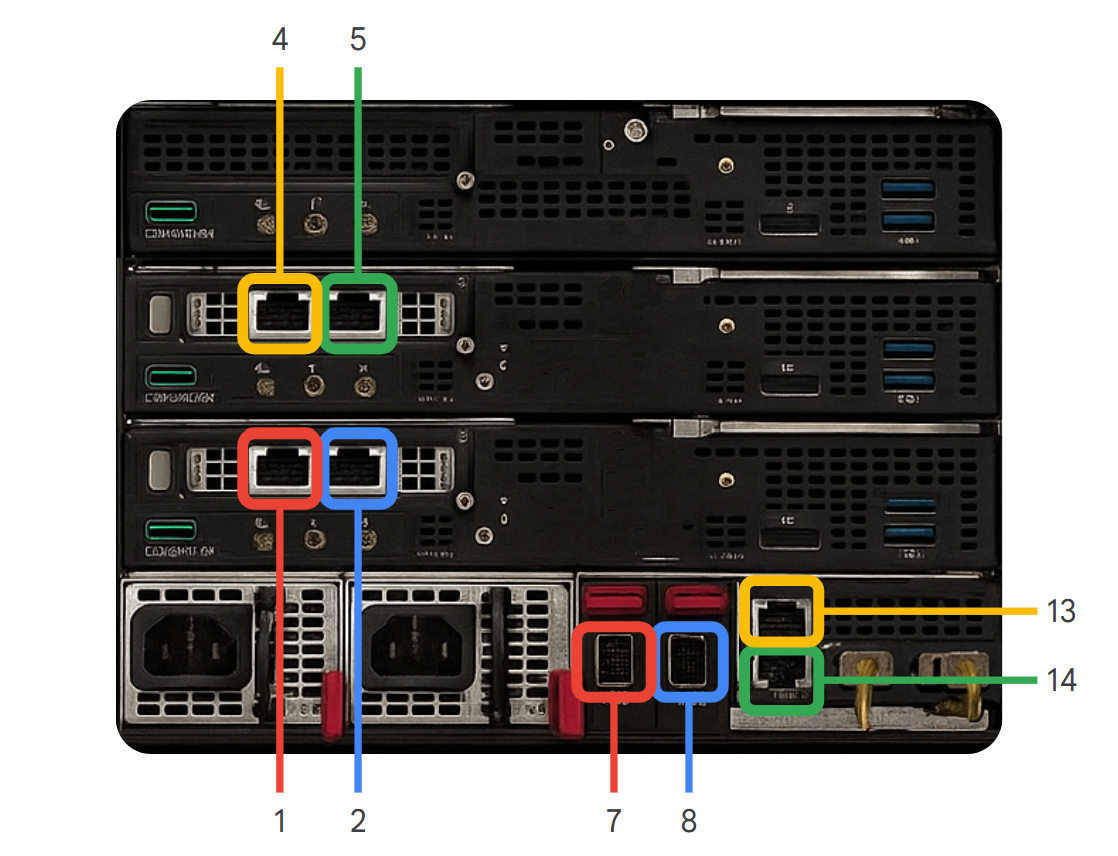

Abbildung 2. Das Gehäuse und die Bare-Metal-Knoten mit beschrifteten Ports.

Verkabelung prüfen
- Prüfen Sie, ob der mit „1“ gekennzeichnete Port am TOR-Switch (Abbildung 1) mit dem mit „1“ gekennzeichneten Port im Chassis und in den Knoten (Abbildung 2) verbunden ist.
- Setzen Sie den Vorgang für die Ports 2, 4, 5, 7, 8, 13 und 14 auf dem TOR-Switch (Abbildung 1) fort und prüfen Sie, ob jeder Port mit dem entsprechenden nummerierten Port auf dem Gehäuse oder den Knoten (Abbildung 2) verbunden ist.
Verbinden Sie die Ports 16 und 17 des TOR-Switches mit Ihrem Netzwerk.
ToR-Switch-Port (xx-aa-tesw01) Verbundenes Gerät Geräteanschluss Hinweise eth1/1Server 1 (bm01) s1p1Daten eth1/2Server 1 (bm01) s1p2Daten eth1/4Server 2 (bm02) s1p1Daten eth1/5Server 2 (bm02) s1p2Daten eth1/7Server 3 (bm03) s1p1Daten eth1/8Server 3 (bm03) s1p2Daten eth1/13Chassis (chs01) iLOVerwaltung (HPE iLO) eth1/14Chassis (chs01) LOM1Verwaltung (LAN auf dem Motherboard) Begriffserklärungen:
- tesw01: Top-of-Rack-Switch.
- ethx/xx: Portnummer auf dem Switch.
- bm0x: Bare-Metal-Server (z.B. bm01 ist Server 1).
- s1p1, s1p2: Netzwerkports auf den Servern.
- chs01: Chassis.
- iLO: HPE Integrated Lights-Out-Port für die Out-of-Band-Verwaltung.
- LOM1: LAN-Port auf dem Motherboard am Gehäuse.

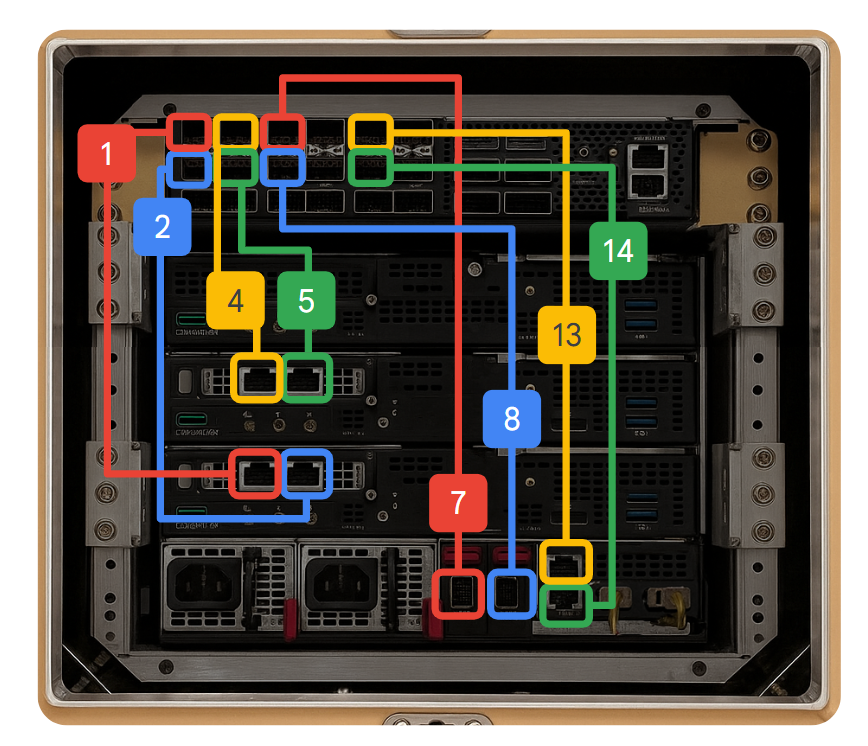

Abbildung 3. Die Verbindungen zwischen den Ports.

Prüfen Sie, ob die Link-LEDs für alle Ports, die Sie in den vorherigen Schritten überprüft haben, grün leuchten.
Wenn die Link-LEDs weiterhin gelb oder rot leuchten, versuchen Sie es mit anderen Kabeln oder anderer Hardware, bevor Sie ein Support-Ticket erstellen.
