TPU7x (Ironwood)

Questa pagina descrive l'architettura e le configurazioni disponibili per TPU7x, l'ultima TPU disponibile su Google Cloud. TPU7x è la prima release della famiglia Ironwood, Google Cloudla TPU di settima generazione. La generazione Ironwood è progettata per l'addestramento e l'inferenza dell'AI su larga scala.

Con un footprint di 9216 chip per pod, TPU7x condivide molte somiglianze con TPU v5p. TPU7x offre prestazioni elevate per modelli densi e MoE su larga scala, preaddestramento, campionamento e inferenza con decodifica pesante.

Per utilizzare TPU7x, devi utilizzare Google Kubernetes Engine (GKE). Per maggiori informazioni, consulta Informazioni sulle TPU in GKE.

Puoi anche utilizzare TPU7x e GKE con TPU Cluster Director. TPU Cluster Director è disponibile tramite una prenotazione in modalità Tutta la capacità, che ti offre l'accesso completo a tutta la capacità prenotata (senza limitazioni) e la piena visibilità sulla topologia hardware, sullo stato di utilizzo e sullo stato di integrità delle TPU. Per saperne di più, consulta la panoramica della modalità Tutta la capacità.

Per accedere a TPU7x, contatta il team dedicato all'account.

Architettura di sistema

Ogni chip TPU7x contiene due TensorCore e quattro SparseCore. La tabella seguente mostra le specifiche chiave e i relativi valori per TPU7x rispetto alle generazioni precedenti.

Specifica	v5p	v6e (Trillium)	TPU7x (Ironwood)
Numero di chip per pod	8960	256	9216
Picco di calcolo per chip (BF16) (TFLOP)	459	918	2307
Picco di calcolo per chip (FP8) (TFLOP)	459	918	4614
Capacità HBM per chip (GiB)	95	32	192
Larghezza di banda HBM per chip (GiBps)	2575	1638	7380
Numero di vCPU (VM a 4 chip)	208	180	224
RAM (GB) (VM a 4 chip)	448	720	960
Numero di Tensor Core per chip	2	1	2
Numero di SparseCore per chip	4	2	4
Larghezza di banda bidirezionale di interconnessione tra chip (ICI) per chip (GBps)	1200	800	1200
Larghezza di banda della rete del data center (DCN) per chip (Gbps)	50	100	100

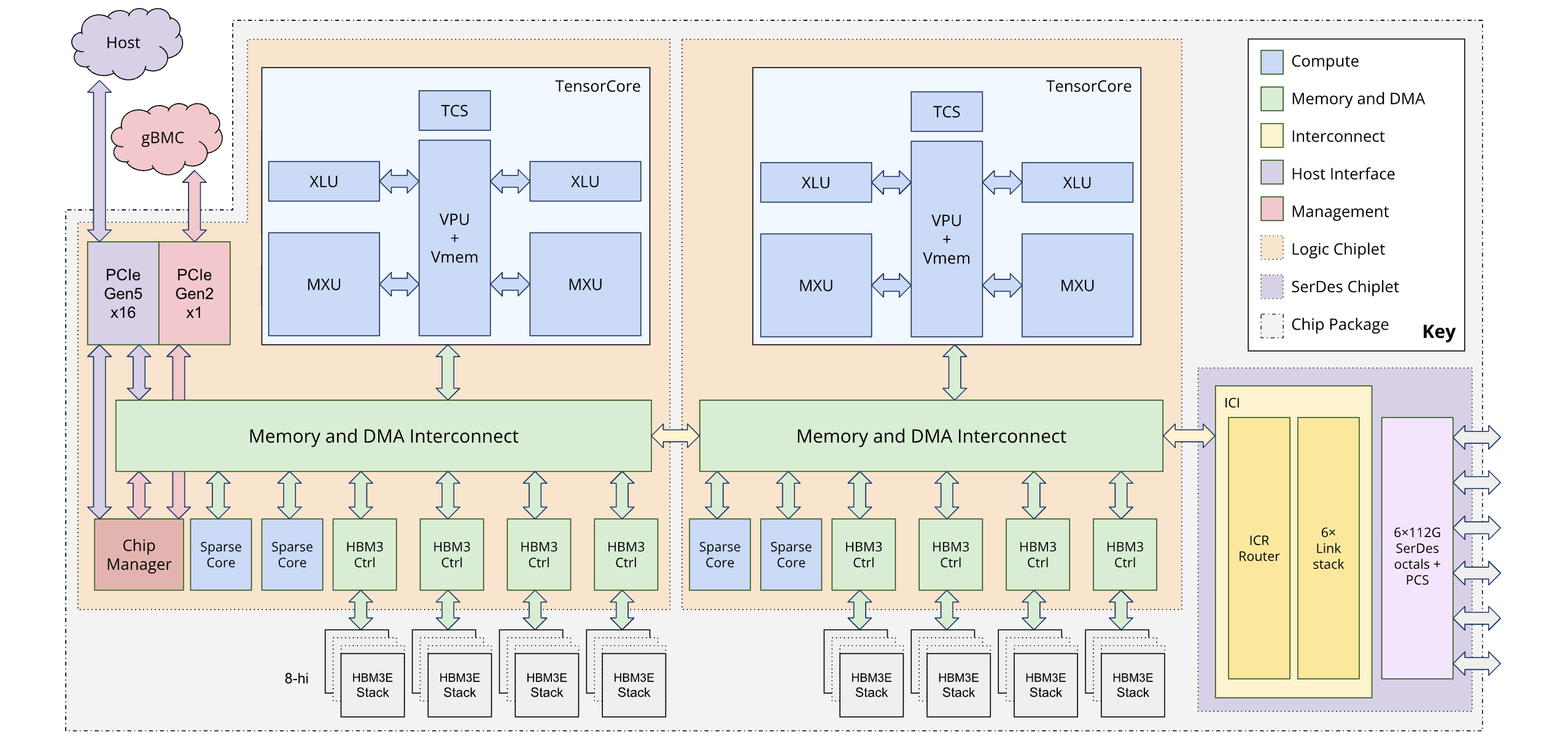

Il seguente diagramma illustra l'architettura di Ironwood:

Diagramma dell'architettura di Ironwood

Gerarchia della memoria

TPU7x è dotata di un sistema di memoria multilivello e la gestione del movimento dei dati tra questi livelli è fondamentale per le prestazioni:

Memoria a larghezza di banda elevata (HBM): ogni chip è dotato di 192 GB di HBM, con una larghezza di banda di circa 7,37 TB/s. La grande capacità HBM consente dimensioni dei batch elevate, il che può migliorare il throughput. Tuttavia, nonostante le sue dimensioni, l'HBM può comunque rappresentare un collo di bottiglia, in particolare per le operazioni vettoriali vincolate alla memoria o per pattern di accesso ai dati inefficienti.
Memoria vettoriale (VMEM): VMEM è una SRAM (memoria ad accesso casuale statica) on-chip più piccola con una larghezza di banda significativamente superiore all'unità di moltiplicazione a matrice (MXU) rispetto alla HBM. Questa memoria funge da blocco note ad alta velocità per i kernel personalizzati. Le dimensioni di questo buffer sono un parametro regolabile. L'ottimizzazione delle dimensioni del buffer è fondamentale per la messa a punto dei kernel Pallas personalizzati, poiché le dimensioni dei blocchi sono spesso limitate dalla VMEM disponibile.
Memoria host e PCIe: ogni set di quattro chip TPU è connesso a un host CPU tramite una rete PCIe. Sebbene questa connessione abbia una larghezza di banda molto inferiore rispetto all'HBM, la memoria principale dell'host può essere utilizzata per scaricare le attivazioni o gli stati dell'ottimizzatore per liberare l'HBM, una tecnica particolarmente utile per gestire la pressione della memoria nei modelli di grandi dimensioni.

Per saperne di più sulla gestione efficiente dello spostamento dei dati tra i livelli della gerarchia di memoria TPU7x, consulta Ottimizzazioni delle prestazioni di Ironwood.

Architettura dual-chiplet

Il modello di programmazione Ironwood consente di accedere a due chiplet TPU anziché a un'architettura con un singolo core logico (noto anche come MegaCore) utilizzata nelle generazioni precedenti (TPU v4 e v5p). Questa modifica migliora l'efficacia in termini di costi e l'efficienza della produzione del chip. Sebbene ciò rappresenti un cambiamento architetturale, il nuovo design garantisce che tu possa riutilizzare i modelli software esistenti con modifiche minime.

Le TPU Ironwood sono composte da due chiplet distinti, ciascuno con il proprio spazio di memoria dedicato. Si tratta di un'eccezione allo spazio di memoria unificato dell'architettura MegaCore.

Composizione dei chiplet: ogni chiplet è un'unità autonoma con un TensorCore, due SparseCore e 96 GB di memoria ad alta larghezza di banda (HBM).
Interconnessione ad alta velocità: i due chiplet sono collegati da un'interfaccia die-to-die (D2D) sei volte più veloce di un collegamento di interconnessione interchip (ICI) 1D. La comunicazione tra chiplet viene gestita utilizzando operazioni collettive.

Esposizione del modello di programmazione e del framework

Il modello di programmazione per Ironwood è simile a quello delle generazioni di TPU precedenti alla v4, come la TPU v3. La nuova architettura è esposta nei seguenti modi:

Due dispositivi per chip: framework come JAX espongono ogni chip Ironwood come due "dispositivi" separati, uno per ogni chiplet.
Specifica del chiplet:puoi specificare quale chiplet utilizzare per un calcolo. JAX aggiunge una quarta dimensione alla specifica della topologia per distinguere tra i chiplet. Questo design ti consente di riutilizzare i modelli software esistenti con modifiche minime.

Per ulteriori informazioni su come ottenere prestazioni ottimali con l'architettura dual-chiplet, consulta Consigli sulle prestazioni per l'architettura dual-chiplet di Ironwood.

Configurazioni supportate

I chip TPU7x hanno una connessione diretta ai chip vicini più prossimi in 3 dimensioni, il che si traduce in una mesh 3D di connessioni di rete. Le sezioni più grandi di 64 chip sono costituite da uno o più "cubi" di chip 4x4x4.

I chip TPU7x hanno una topologia di interconnessione a toro 3D. Questa topologia consente alle sezioni di fare lo scale up fino a 9216 chip. Ha una larghezza di banda bidirezionale di 200 GBps per asse per la comunicazione tra i chip all'interno di un pod.

La tabella seguente mostra le forme comuni delle sezioni 3D supportate per TPU7x:

Topologia	Chip TPU	Hosting	VM	Cubi	Ambito
2x2x1	4	1	1	1/16	A host singolo
2x2x2	8	2	2	1/8	Multi-host
2x2x4	16	4	4	1/4	Multi-host
2x4x4	32	8	8	1/2	Multi-host
4x4x4	64	16	16	1	Multi-host
4x4x8	128	32	32	2	Multi-host
4x8x8	256	64	64	4	Multi-host
8x8x8	512	128	128	8	Multi-host
8x8x16	1024	256	256	16	Multi-host
8x16x16	2048	512	512	32	Multi-host

VM TPU7x

Ogni macchina virtuale (VM) TPU7x contiene 4 chip. Ogni VM ha accesso a due nodi NUMA. Per saperne di più sui nodi NUMA, consulta la pagina Non-uniform memory access su Wikipedia.

Tutte le sezioni di TPU7x utilizzano VM full-host a 4 chip. Le specifiche tecniche di una VM TPU7x sono:

Numero di vCPU per VM: 224
RAM per VM: 960 GB
Numero di nodi NUMA per VM: 2

Hyperdisk

Per impostazione predefinita, il disco di avvio della VM per TPU7x è Hyperdisk bilanciato. Puoi collegare più dischi alla tua VM TPU per ulteriore spazio di archiviazione. I seguenti tipi di dischi sono supportati su TPU7x:

Hyperdisk bilanciato
Hyperdisk ML

Per saperne di più su Hyperdisk, consulta la panoramica di Hyperdisk. Per saperne di più sulle opzioni di archiviazione per Cloud TPU, consulta Opzioni di archiviazione per i dati di Cloud TPU.
