TPU7x (Ironwood)

Auf dieser Seite werden die Architektur und die verfügbaren Konfigurationen für TPU7x beschrieben, die neueste TPU, die auf Google Cloudverfügbar ist. TPU7x ist die erste Version der Ironwood-Familie,der siebten Generation von TPUs von Google Cloud. Die Ironwood-Generation wurde für umfangreiches KI-Training und ‑Inferenz entwickelt.

Mit 9.216 Chips pro Pod hat die TPU7x viele Ähnlichkeiten mit der TPU v5p. TPU7x bietet hohe Leistung für umfangreiche dichte Modelle und MoE-Modelle, Vortraining, Sampling und Inferenz mit hohem Decodierungsaufwand.

Wenn Sie TPU7x verwenden möchten, können Sie Google Kubernetes Engine (GKE) oder Compute Engine nutzen. Weitere Informationen zur Verwendung von TPUs mit GKE finden Sie unter TPUs in GKE.

Sie können auch TPU7x und GKE im Modus „Alle Kapazitäten“ verwenden. Der Modus „Alle Kapazitäten“ ist über eine Reservierung im Modus „Alle Kapazitäten“ verfügbar. Damit haben Sie vollen Zugriff auf alle reservierten Kapazitäten (keine Rückstellungen) und vollständigen Einblick in die TPU-Hardwaretopologie, den Auslastungsstatus und den Zustand. Weitere Informationen finden Sie unter Übersicht über den Modus „Alle Kapazitäten“.

Systemarchitektur

Jeder TPU7x-Chip enthält zwei TensorCores und vier SparseCores. In der folgenden Tabelle sind die wichtigsten Spezifikationen und ihre Werte für TPU7x im Vergleich zu früheren Generationen aufgeführt.

Spezifikation v5p v6e (Trillium) TPU7x (Ironwood)
Anzahl der Chips pro Pod 8960 256 9216
Maximale Rechenleistung pro Chip (BF16) (TFLOPs) 459 918 2307
Maximale Rechenleistung pro Chip (FP8) (TFLOPs) 459 918 4614
HBM-Kapazität pro Chip (GiB) 95 32 192
HBM-Bandbreite pro Chip (GB/s) 2765 1638 7380
Anzahl der vCPUs (VM mit 4 Chips) 208 180 224
RAM (GB) (VM mit 4 Chips) 448 720 960
Anzahl der TensorCores pro Chip 2 1 2
Anzahl der SparseCores pro Chip 4 2 4
Bidirektionale ICI-Bandbreite (Inter-Chip Interconnect) pro Chip (GBps) 1.200 800 1.200
Bandbreite des Rechenzentrumsnetzwerks (Data Center Network, DCN) pro Chip (Gbit/s) 50 100 100

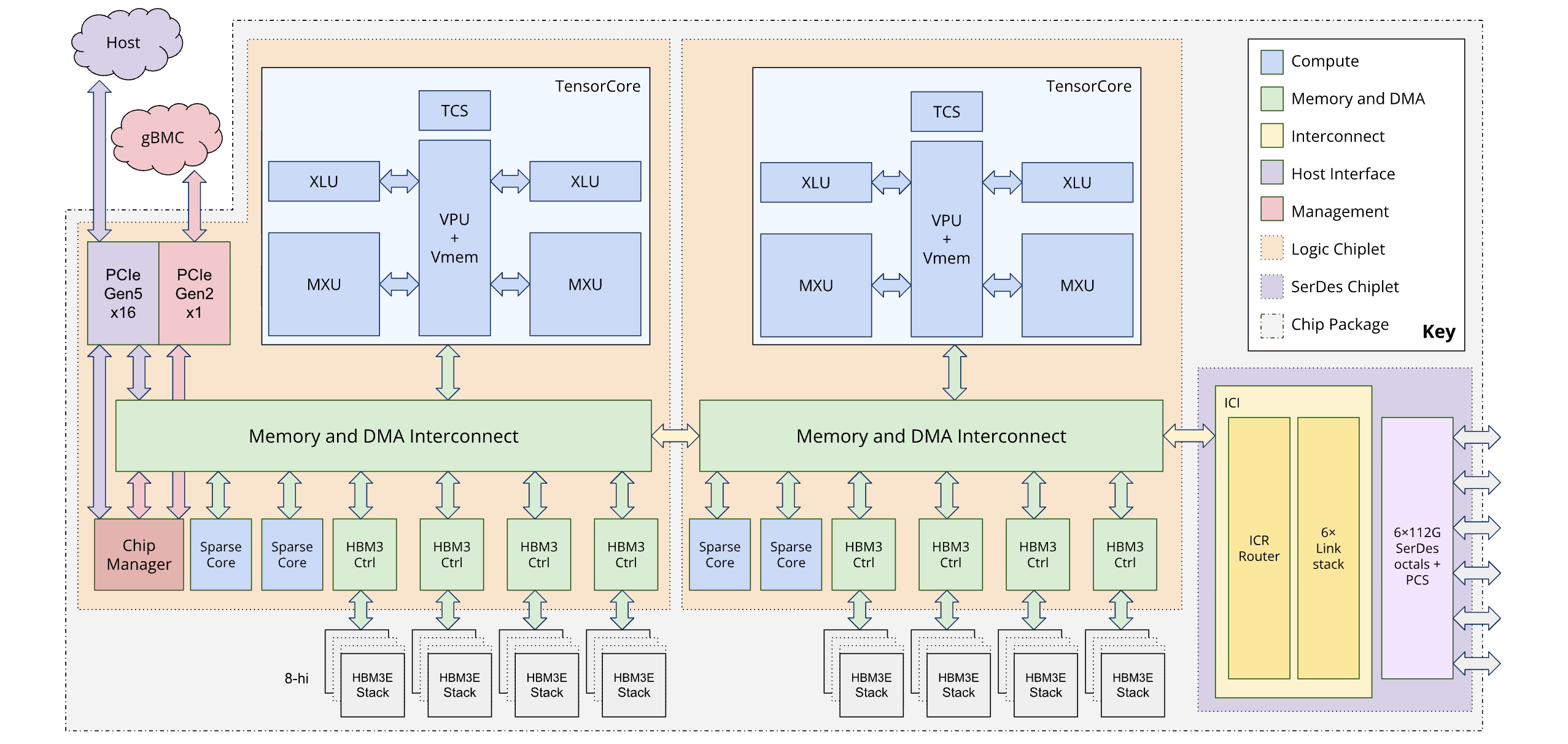

Das folgende Diagramm veranschaulicht die Architektur von Ironwood:

Architekturdiagramm für Ironwood

Speicherhierarchie

TPU7x verfügt über ein mehrstufiges Speichersystem. Die Verwaltung der Datenübertragung zwischen diesen Ebenen ist entscheidend für die Leistung:

  • Speicher mit hoher Bandbreite (High Bandwidth Memory, HBM): Jeder Chip ist mit 192 GB HBM ausgestattet, mit einer Bandbreite von ca.7,37 TB/s. Die große HBM-Kapazität ermöglicht große Batchgrößen, was den Durchsatz verbessern kann. Trotz seiner Größe kann HBM jedoch immer noch ein Engpass sein, insbesondere bei speichergebundenen Vektoroperationen oder ineffizienten Datenzugriffsmustern.
  • Vektorspeicher (Vector Memory, VMEM): VMEM ist ein kleinerer On-Chip-SRAM (Static Random-Access Memory) mit einer deutlich höheren Bandbreite zur Matrix Multiply Unit (MXU) als HBM. Dieser Speicher dient als schneller Arbeitsbereich für benutzerdefinierte Kernel. Die Größe dieses Puffers ist ein abstimmbarer Parameter. Die Optimierung der Puffergröße ist entscheidend für die Optimierung benutzerdefinierter Pallas-Kernel, da ihre Blockgrößen oft durch den verfügbaren VMEM begrenzt werden.
  • Host-Arbeitsspeicher und PCIe:Jeder Satz von vier TPU-Chips ist über ein PCIe-Netzwerk mit einem CPU-Host verbunden. Diese Verbindung hat zwar eine viel geringere Bandbreite als HBM, aber der Hauptspeicher des Hosts kann verwendet werden, um Aktivierungen oder Optimierungsstatus auszulagern und so HBM freizugeben. Diese Technik ist besonders nützlich, um den Speicherdruck bei großen Modellen zu verringern.

Weitere Informationen zum effizienten Verwalten von Datenübertragungen zwischen den Ebenen der TPU7x-Speicherhierarchie finden Sie unter Leistungsoptimierungen für Ironwood.

Dual-Chiplet-Architektur

Mit dem Ironwood-Programmiermodell können Sie auf zwei TPU-Chiplets anstelle eines einzelnen logischen Kerns (auch als MegaCore) zugreifen, wie es in früheren Generationen (TPU v4 und v5p) verwendet wurde. Diese Änderung verbessert die Kosteneffizienz und Effizienz der Chipherstellung. Das ist zwar eine architektonische Umstellung, aber das neue Design sorgt dafür, dass Sie vorhandene Softwaremodelle mit minimalen Änderungen wiederverwenden können.

Ironwood-TPUs bestehen aus zwei separaten Chiplets mit jeweils eigenem dedizierten Speicherplatz. Dies ist eine Abweichung vom einheitlichen Speicherplatz der MegaCore-Architektur.

  • Chiplet-Zusammensetzung: Jedes Chiplet ist eine eigenständige Einheit mit einem TensorCore, zwei SparseCores und 96 GB High-Bandwidth Memory (HBM).

  • Hochgeschwindigkeitsverbindung: Die beiden Chiplets sind über eine Die-to-Die-Schnittstelle (D2D) verbunden, die sechsmal schneller ist als eine 1D-Inter-Chip-Interconnect-Verbindung (ICI). Die Kommunikation zwischen Chiplets wird über kollektive Vorgänge verwaltet.

Programmiermodell und Framework-Offenlegung

Das Programmiermodell für Ironwood ähnelt dem von TPU-Generationen vor v4, z. B. TPU v3. Die neue Architektur wird auf folgende Weise verfügbar gemacht:

  • Zwei Geräte pro Chip:Frameworks wie JAX stellen jeden Ironwood-Chip als zwei separate „Geräte“ dar, eines für jedes Chiplet.

  • Chiplet-Spezifikation:Sie können angeben, welches Chiplet für eine Berechnung verwendet werden soll. JAX fügt der Topologiespezifikation eine vierte Dimension hinzu, um zwischen Chiplets zu unterscheiden. Mit diesem Design können Sie vorhandene Softwaremodelle mit minimalen Änderungen wiederverwenden.

Weitere Informationen zur optimalen Leistung mit der Dual-Chiplet-Architektur finden Sie unter Leistungsempfehlungen für die Dual-Chiplet-Architektur von Ironwood.

Unterstützte Konfigurationen

TPU7x-Chips haben eine direkte Verbindung zu den nächstgelegenen benachbarten Chips in 3 Dimensionen, was zu einem 3D-Mesh von Netzwerkverbindungen führt. Slices mit mehr als 64 Chips bestehen aus einem oder mehreren 4 × 4 × 4-Cubes von Chips.

TPU7x-Chips haben eine 3D-Torus-Interconnect-Topologie. Mit dieser Topologie können Slices auf bis zu 9.216 Chips skaliert werden. Sie bietet eine bidirektionale Bandbreite von 200 GBps pro Achse für die Kommunikation zwischen Chips innerhalb eines Pods.

In der folgenden Tabelle sind gängige 3D-Slice-Formen aufgeführt, die für TPU7x unterstützt werden:

Topologie TPU-Chips Hosts VMs Cubes Umfang
2x2x1 4 1 1 1/16 Einzelner Host
2x2x2 8 2 2 1/8 Mehrere Hosts
2x2x4 16 4 4 1/4 Mehrere Hosts
2x4x4 32 8 8 1/2 Mehrere Hosts
4x4x4 64 16 16 1 Mehrere Hosts
4 x 4 x 8 128 32 32 2 Mehrere Hosts
4 x 8 x 8 256 64 64 4 Mehrere Hosts
8 x 8 x 8 512 128 128 8 Mehrere Hosts
8 x 8 x 16 1.024 256 256 16 Mehrere Hosts
8 x 16 x 16 2.048 512 512 32 Mehrere Hosts

TPU7x-VM

Jede TPU7x-VM enthält 4 Chips. Jede VM hat Zugriff auf zwei NUMA-Knoten. Weitere Informationen zu NUMA-Knoten finden Sie im Wikipedia-Artikel zu Non-Uniform Memory Access.

Für alle TPU7x-Slices werden Full-Host-VMs mit 4 Chips verwendet. Die technischen Spezifikationen für eine TPU7x-VM sind:

  • Anzahl der vCPUs pro VM: 224
  • RAM pro VM: 960 GB
  • Anzahl der NUMA-Knoten pro VM: 2

Unterstützte Modelle

Ein unterstütztes Modell wird für die TPU7x-Hardware optimiert und validiert. Sie können unterstützte Modelle ohne Codeänderungen bereitstellen und ausführen. Unterstützte Modelle sind so konfiguriert, dass sie die TPU7x-Funktionen nutzen, darunter die Dual-Chiplet-Architektur, High-Bandwidth Interconnects (ICI), HBM und Berechnungen mit gemischter Präzision (z. B. FP8 und BF16).

Google und die Open-Source-Community stellen vorab optimierte Rezepte, Konfigurationen und Unterstützung für Trainings- und Inferenzarbeitslasten auf TPU7x bereit.

Für das Training optimierte Modelle

Für das Training optimierte Modelle enthalten vorkonfigurierte Rezepte und Hyperparameter, die für Frameworks für verteiltes Training optimiert sind. Diese Rezepte konfigurieren optimale Parallelitätsstrategien (einschließlich Daten-, Tensor-, Pipeline- und Kontextparallelität), um den Durchsatz und die Skalierungseffizienz in TPU7x-Topologien mit einem Host und mehreren Slices zu maximieren.

Trainingsrezepte, Anleitungen und Leistungsbenchmarks für unterstützte Modelle auf TPU7x finden Sie in den folgenden Ressourcen:

  • TPU-Trainingsrezepte für TPU7x: Das offizielle GitHub-Repository mit vorab optimierten Trainingsrezepten, Präzisionskonfigurationen (FP8 und BF16), Benchmarks für die Schrittzeit und Durchsatzmesswerten für beliebte offene Modelle auf TPU7x.
  • MaxText-Repository: Ein Open-Source-Framework für das LLM-Training mit hoher Leistung, das in JAX geschrieben und für Cloud TPU optimiert wurde.
  • Modell mit TPU7x trainieren: Eine Anleitung zum Bereitstellen von TPU7x-Ressourcen und zum Bereitstellen von Trainingsarbeitslasten mit MaxText.

Für die Inferenz optimierte Modelle

Für die Inferenz optimierte Modelle werden für die Bereitstellung mit hoher Leistung mit vLLM und dem tpu-inference-Plug-in validiert. Diese Modelle werden auf Korrektheit, numerische Genauigkeit und Serving-Durchsatz getestet. Dabei werden optimierte PagedAttention-Kernels und Tensorparallelismus auf TPU7x genutzt.

Rezepte für die Bereitstellung und Bereitstellungstools für unterstützte Modelle auf TPU7x finden Sie in den folgenden Ressourcen:

Hyperdisk

Standardmäßig ist das VM-Bootlaufwerk für TPU7x „Hyperdisk Balanced“. Sie können Ihrer TPU-VM weitere Laufwerke für zusätzlichen Speicherplatz hinzufügen. Die folgenden Laufwerkstypen werden auf TPU7x unterstützt:

  • Hyperdisk abgestimmt
  • Hyperdisk ML

Weitere Informationen zu Hyperdisk finden Sie unter Hyperdisk – Übersicht. Weitere Informationen zu Speicheroptionen für Cloud TPU finden Sie unter Speicheroptionen für Cloud TPU-Daten.
