TPU7x (Ironwood)
Halaman ini menjelaskan arsitektur dan konfigurasi yang tersedia untuk TPU7x, the TPU terbaru yang tersedia di Google Cloud. TPU7x adalah rilis pertama dalam keluarga Ironwood, Google Cloud's ketujuh generasi TPU. Generasi Ironwood dirancang untuk pelatihan dan inferensi AI berskala besar.
Dengan footprint 9.216 chip per Pod, TPU7x memiliki banyak kesamaan dengan TPU v5p. TPU7x memberikan performa tinggi untuk model MoE dan padat berskala besar, pelatihan awal, inferensi yang banyak menggunakan sampling dan decoding.
Untuk menggunakan TPU7x, Anda dapat menggunakan Google Kubernetes Engine (GKE) atau Compute Engine. Untuk mengetahui informasi selengkapnya tentang penggunaan TPU dengan GKE, lihat Tentang TPU di GKE.
Anda juga dapat menggunakan TPU7x dan GKE dengan mode Semua Kapasitas. Mode Semua Kapasitas tersedia melalui reservasi mode Semua Kapasitas, yang memberi Anda akses penuh ke semua kapasitas yang Anda pesan (tanpa penahanan) dan visibilitas penuh ke topologi hardware TPU, status penggunaan, dan status kesehatan. Untuk mengetahui informasi selengkapnya, lihat Ringkasan mode Semua Kapasitas.
Arsitektur sistem
Setiap chip TPU7x berisi dua TensorCore dan empat SparseCore. Tabel berikut menunjukkan spesifikasi utama dan nilainya untuk TPU7x dibandingkan dengan generasi sebelumnya.
| Spesifikasi | v5p | v6e (Trillium) | TPU7x (Ironwood) |
|---|---|---|---|
| Jumlah chip per pod | 8960 | 256 | 9216 |
| Komputasi puncak per chip (BF16) (TFLOPs) | 459 | 918 | 2307 |
| Komputasi puncak per chip (FP8) (TFLOPs) | 459 | 918 | 4614 |
| Kapasitas HBM per chip (GiB) | 95 | 32 | 192 |
| Bandwidth HBM per chip (GBps) | 2765 | 1638 | 7380 |
| Jumlah vCPU (VM 4 chip) | 208 | 180 | 224 |
| RAM (GB) (VM 4 chip) | 448 | 720 | 960 |
| Jumlah TensorCore per chip | 2 | 1 | 2 |
| Jumlah SparseCore per chip | 4 | 2 | 4 |
| Bandwidth interkoneksi antar-chip (ICI) dua arah per chip (GBps) | 1200 | 800 | 1200 |
| Bandwidth jaringan pusat data (DCN) per chip (Gbps) | 50 | 100 | 100 |

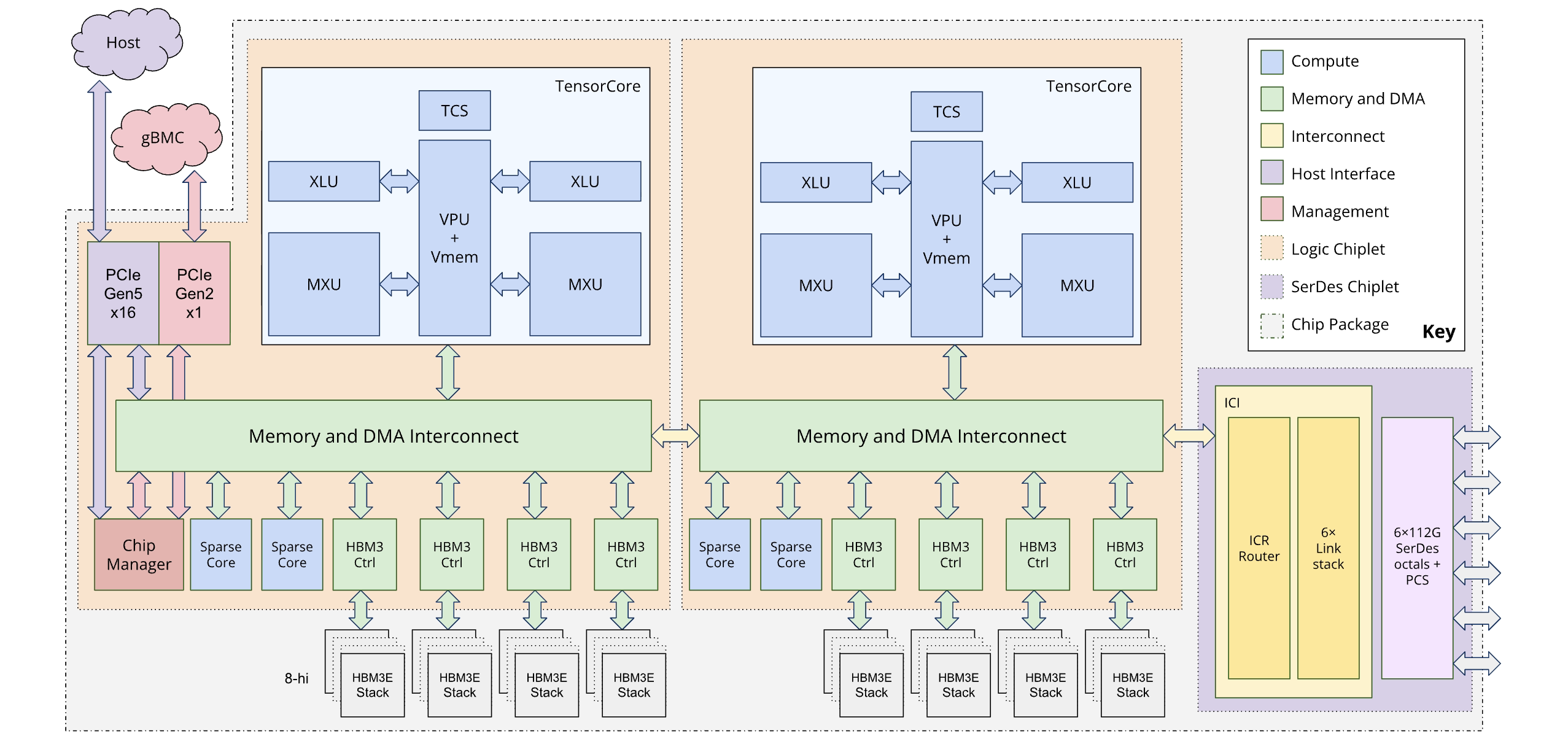

Diagram berikut mengilustrasikan arsitektur Ironwood:

Hierarki memori
TPU7x memiliki sistem memori bertingkat, dan mengelola pergerakan data antar-tingkatan ini sangat penting untuk performa:
- Memori bandwidth tinggi (HBM): Setiap chip dilengkapi dengan HBM 192 GB, dengan bandwidth sekitar 7,37 TB/dtk. Kapasitas HBM yang besar memungkinkan ukuran batch yang besar, yang dapat meningkatkan throughput. Namun, meskipun ukurannya besar, HBM masih dapat menjadi bottleneck, terutama untuk operasi vektor yang terikat memori atau pola akses data yang tidak efisien.
- Memori vektor (VMEM): VMEM adalah SRAM on-chip yang lebih kecil (memori akses acak statis) dengan bandwidth yang jauh lebih tinggi ke Matrix Multiply Unit (MXU) daripada HBM. Memori ini berfungsi sebagai notepad berkecepatan tinggi untuk kernel kustom. Ukuran buffer ini adalah parameter yang dapat disesuaikan. Mengoptimalkan ukuran buffer sangat penting untuk menyesuaikan kernel Pallas kustom, karena ukuran bloknya sering kali dibatasi oleh VMEM yang tersedia.
- Memori host dan PCIe: Setiap kumpulan empat chip TPU terhubung ke host CPU menggunakan jaringan PCIe. Meskipun koneksi ini memiliki bandwidth yang jauh lebih rendah daripada HBM, memori utama host dapat digunakan untuk meng-offload aktivasi atau status pengoptimal guna mengosongkan HBM, teknik yang sangat berguna untuk mengelola tekanan memori dalam model besar.
Untuk mengetahui informasi selengkapnya tentang cara mengelola pergerakan data secara efisien antar-tingkatan hierarki memori TPU7x, lihat Pengoptimalan performa Ironwood.
Arsitektur chiplet ganda
Model pemrograman Ironwood memungkinkan Anda mengakses dua chiplet TPU, bukan arsitektur inti logis tunggal (juga dikenal sebagaiMegaCore) yang digunakan pada generasi sebelumnya (TPU v4 dan v5p). Perubahan ini meningkatkan efektivitas biaya dan efisiensi pembuatan chip. Meskipun hal ini menunjukkan perubahan arsitektur, desain baru ini memastikan Anda dapat menggunakan kembali model software yang ada dengan perubahan minimal.
TPU Ironwood terdiri dari dua chiplet yang berbeda, masing-masing dengan ruang memori khusus. Hal ini berbeda dengan ruang memori terpadu dari arsitektur MegaCore.
Komposisi chiplet: Setiap chiplet adalah unit mandiri dengan satu TensorCore, dua SparseCore, dan memori bandwidth tinggi (HBM) 96 GB.
Interkoneksi berkecepatan tinggi: Kedua chiplet terhubung oleh antarmuka die-to-die (D2D) yang enam kali lebih cepat daripada link interkoneksi antar-chip (ICI) 1D. Komunikasi antar-chiplet dikelola menggunakan operasi kolektif.
Model pemrograman dan eksposur framework
Model pemrograman untuk Ironwood mirip dengan model pemrograman generasi TPU yang lebih lama dari v4, seperti TPU v3. Arsitektur baru ini diekspos dengan cara berikut:
Dua perangkat per chip: Framework seperti JAX mengekspos setiap chip Ironwood sebagai dua "perangkat" terpisah, satu untuk setiap chiplet.
Spesifikasi chiplet: Anda dapat menentukan chiplet yang akan digunakan untuk komputasi. JAX menambahkan dimensi keempat ke spesifikasi topologi untuk membedakan antara chiplet. Desain ini memungkinkan Anda menggunakan kembali model software yang ada dengan perubahan minimal.
Untuk mengetahui informasi selengkapnya tentang cara mencapai performa optimal dengan arsitektur chiplet ganda, lihat Rekomendasi performa untuk arsitektur chiplet ganda Ironwood
Konfigurasi yang didukung
Chip TPU7x memiliki koneksi langsung ke chip tetangga terdekat dalam 3 dimensi, sehingga menghasilkan mesh 3D dari koneksi jaringan. Slice yang lebih besar dari 64 chip terdiri dari satu atau beberapa "kubus" chip 4x4x4.
Chip TPU7x memiliki topologi interkoneksi torus 3D. Topologi ini memungkinkan slice menskalakan hingga 9.216 chip. Topologi ini memiliki bandwidth dua arah sebesar 200 GBps per sumbu untuk komunikasi antar-chip dalam pod.
Tabel berikut menunjukkan bentuk slice 3D umum yang didukung untuk TPU7x:
| Topologi | Chip TPU | Host | VM | Kubus | Cakupan |
|---|---|---|---|---|---|
| 2x2x1 | 4 | 1 | 1 | 1/16 | Host tunggal |
| 2x2x2 | 8 | 2 | 2 | 1/8 | Multi-host |
| 2x2x4 | 16 | 4 | 4 | 1/4 | Multi-host |
| 2x4x4 | 32 | 8 | 8 | 1/2 | Multi-host |
| 4x4x4 | 64 | 16 | 16 | 1 | Multi-host |
| 4x4x8 | 128 | 32 | 32 | 2 | Multi-host |
| 4x8x8 | 256 | 64 | 64 | 4 | Multi-host |
| 8x8x8 | 512 | 128 | 128 | 8 | Multi-host |
| 8x8x16 | 1024 | 256 | 256 | 16 | Multi-host |
| 8x16x16 | 2048 | 512 | 512 | 32 | Multi-host |
VM TPU7x
Setiap virtual machine (VM) TPU7x berisi 4 chip. Setiap VM memiliki akses ke dua node NUMA. Untuk mengetahui informasi selengkapnya tentang node NUMA, lihat Akses memori non-seragam di Wikipedia.
Semua slice TPU7x menggunakan VM 4 chip host penuh. Spesifikasi teknis untuk VM TPU7x adalah:
- Jumlah vCPU per VM: 224
- RAM per VM: 960 GB
- Jumlah node NUMA per VM: 2
Hyperdisk
Secara default, disk boot VM untuk TPU7x adalah Hyperdisk Balanced. Anda dapat melampirkan lebih banyak disk ke VM TPU untuk penyimpanan tambahan. Jenis disk berikut didukung di TPU7x:
- Hyperdisk Balanced
- Hyperdisk ML
Untuk mengetahui informasi selengkapnya tentang Hyperdisk, lihat Ringkasan Hyperdisk. Untuk mengetahui informasi selengkapnya tentang opsi penyimpanan untuk Cloud TPU, lihat Opsi penyimpanan untuk data Cloud TPU.
