Menggunakan visualisasi Spanner Graph

Visualisasi Spanner Graph menampilkan elemen grafik yang ditampilkan oleh kueri atau elemen skema grafik. Visualisasi membantu Anda memahami cara titik data (node) terhubung (tepi). Meskipun tabel yang berisi ratusan titik data sulit ditafsirkan, visualisasi grafiknya dapat mengungkapkan pola, dependensi, dan anomali.

Memvisualisasikan hasil kueri Spanner Graph

Untuk memvisualisasikan hasil kueri Spanner Graph di Spanner Studio, kueri harus menampilkan elemen grafik dalam format JSON menggunakan fungsi SAFE_TO_JSON atau TO_JSON. Sebaiknya kembalikan jalur grafik, bukan mengembalikan node dan tepi secara terpisah. Jalur yang ditampilkan memberikan manfaat berikut:

  • Jalur berisi data lengkap node dan tepi. Beberapa node dan tepi perantara dalam visualisasi kueri kompleks mungkin tidak tersedia jika Anda menampilkan node dan tepi individual.

  • Jika Anda menampilkan jalur, pernyataan RETURN Anda bisa kurang kompleks daripada jika Anda menampilkan node dan tepi secara terpisah.

Contoh kueri berikut menampilkan jalur transfer akun, yang dapat Anda visualisasikan:

GRAPH FinGraph
MATCH result_paths = (account:Account {is_blocked: True})-[:Transfers]->(dest_account:Account)
RETURN SAFE_TO_JSON(result_paths) AS result_paths

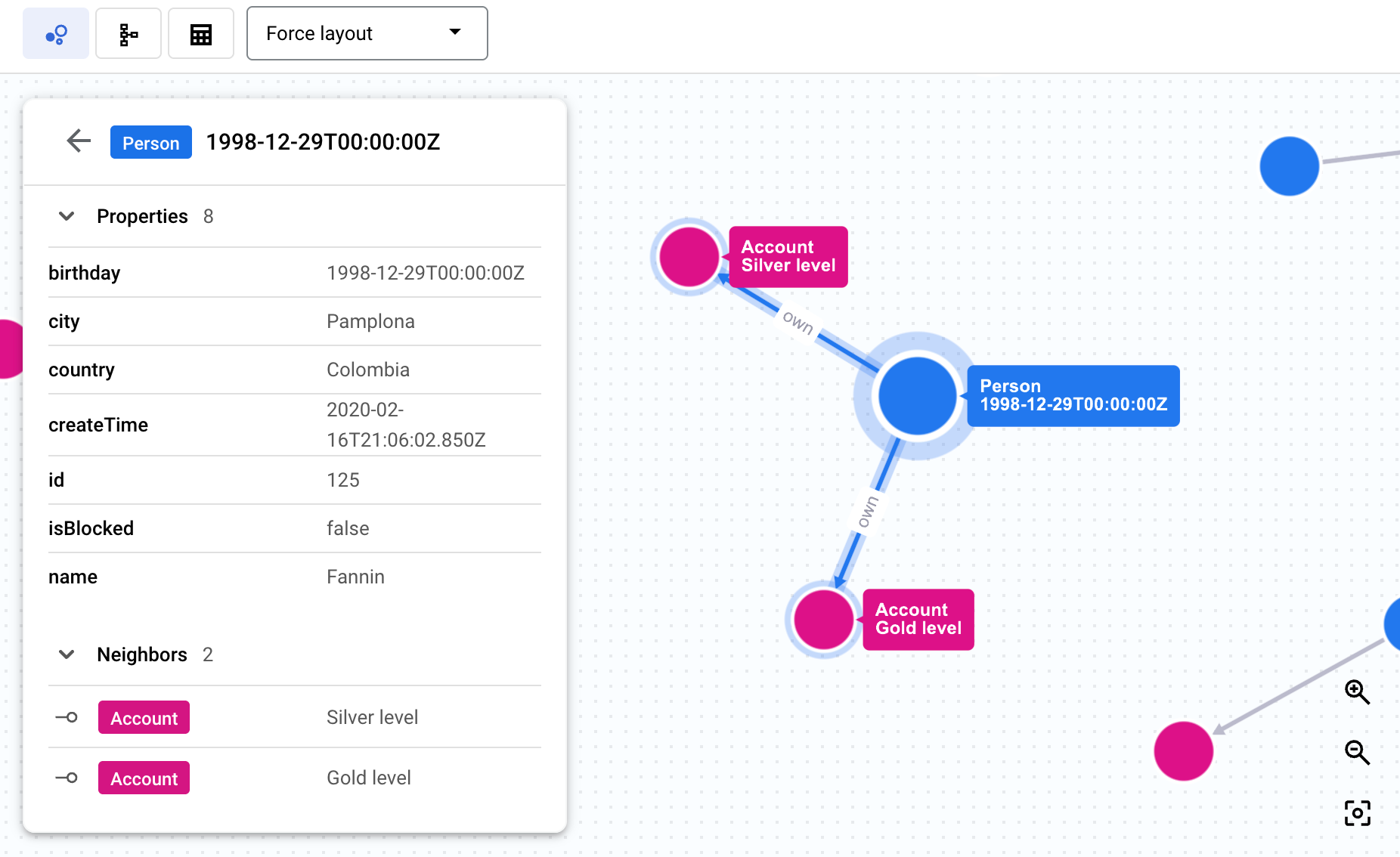

Setelah Anda menjalankan kueri, area hasil kueri akan menampilkan visualisasi. Panel detail menampilkan ringkasan label node dan tepi dengan jumlah untuk setiap label. Klik node atau tepi untuk menjelajahi grafik dan melihat properti, tetangga, dan koneksi, seperti yang ditunjukkan screenshot berikut. Atau, Anda dapat melihat hasil kueri sebagai tabel atau beralih ke visualisasi skema grafik pokok.

Tombol hasil kueri.

Untuk mengetahui informasi selengkapnya, lihat Menampilkan elemen grafik sebagai JSON.

Memilih tata letak visualisasi Spanner Graph

Menu di panel visualisasi menyediakan opsi tata letak berikut:

  • Tata letak paksa (default): Menampilkan node sebagai titik yang saling menolak, sementara node yang terhubung saling menarik, mensimulasikan gaya fisik untuk membuat tata letak yang intuitif secara visual.

  • Hierarkis: Memosisikan node untuk membuat hierarki visual berdasarkan konektivitas.

  • Berurutan: Memosisikan node untuk membuat urutan visual berdasarkan konektivitas.

  • Tampilkan label: Menampilkan semua label node dan tepi pada grafik di semua tingkat zoom.

Memvisualisasikan skema Spanner Graph

Struktur Spanner Graph, seperti node, edge, label, dan propertinya, ditentukan oleh skemanya, yang memetakan elemen grafik ke data dalam tabel Spanner. Definisi grafik disimpan dalam skema yang Anda buat menggunakan tabel input, atau terlihat dari data saat Anda menggunakan pengelolaan data tanpa skema.

Anda dapat memvisualisasikan grafik yang dibuat dengan skema atau grafik yang menggunakan pengelolaan data tanpa skema. Memvisualisasikan skema membantu Anda memahami struktur grafik, termasuk jenis node dan tepi yang dikandungnya serta cara menghubungkannya. Hal ini dapat berguna untuk grafik yang kompleks, memberikan tampilan yang jelas tentang hubungan yang mungkin sulit disimpulkan hanya dari pernyataan DDL.

Anda dapat melihat visualisasi skema Spanner Graph di konsolGoogle Cloud dengan melakukan salah satu hal berikut:

  • Saat Anda melihat visualisasi hasil kueri Spanner Graph, klik Beralih ke tampilan skema di tab Hasil pada panel hasil kueri.

    Tombol beralih ke tampilan skema.

  • Klik Lihat skema pada Grafik Spanner di panel Explorer:

    1. Di konsol Google Cloud , buka halaman Spanner.

      Buka Spanner

    2. Pilih instance dari daftar.

    3. Pilih database.

    4. Di menu navigasi, klik Spanner Studio. Panel Explorer menampilkan daftar objek dalam database Anda.

    5. Klik Lihat tindakan pada Grafik Spanner, lalu klik Lihat skema.

Memecahkan masalah visualisasi Spanner Graph

Berikut ini dapat membantu Anda memecahkan masalah dan memahami masalah serta perilaku visualisasi Grafik Spanner.

Visualisasi tidak muncul untuk kueri Spanner Graph

Masalah: Anda menjalankan kueri Spanner Graph dan kueri tersebut hanya muncul dalam format tabel.

Kemungkinan penyebab: Kueri tidak menampilkan elemen grafik dalam format JSON. Misalnya:

  • Kueri berikut tidak dapat divisualisasikan karena menampilkan ID node dan edge:
GRAPH FinGraph
MATCH (person:Person {name: "Dana"})-[owns:Owns]->(account:Account)
RETURN person.id as person_id, account.id as account_id
  • Kueri berikut tidak dapat divisualisasikan karena menampilkan nilai properti:
GRAPH FinGraph
MATCH (person:Person {name: "Dana"})-[owns:Owns]->(account:Account)
RETURN owns.create_time, account.nick_name

Solusi yang direkomendasikan:

Menampilkan elemen grafik dalam format JSON menggunakan SAFE_TO_JSON atau TO_JSON. Untuk mengetahui informasi selengkapnya, lihat Memvisualisasikan hasil kueri Spanner Graph.

Hasil kueri Spanner Graph divisualisasikan sebagian

Masalah: Visualisasi hasil kueri hanya menampilkan sebagian hasil kueri.

Kemungkinan penyebab: Kueri menampilkan lebih dari 10 MB data. Visualisasi kueri dapat menampilkan data hingga 10 MB.

Solusi yang direkomendasikan: Sederhanakan kueri sehingga menampilkan data kurang dari 10 MB.

Visualisasi Spanner Graph mencakup node atau tepi dengan label yang tidak terduga

Masalah: Node atau tepi dalam visualisasi Spanner Graph menampilkan label yang tidak terduga.

Kemungkinan penyebab: Node atau tepi memiliki beberapa label. Visualisasi Grafik Spanner dapat menampilkan satu label untuk setiap node dan tepi. Jika node atau tepi memiliki lebih dari satu label, label pertama akan ditampilkan dalam visualisasi.

Solusi yang direkomendasikan: Tidak ada. Anda tidak dapat mengubah label yang ditampilkan.

Beberapa elemen grafik tidak ditampilkan dalam visualisasi Spanner Graph

Masalah: Visualisasi mencakup semua node dan tepi yang ditampilkan, tetapi beberapa elemen grafik tidak ditampilkan.

Kemungkinan penyebab: Kueri yang digunakan untuk membuat visualisasi Spanner Graph menampilkan node dan edge individual, bukan jalur grafik.

Solusi yang direkomendasikan: Perbarui kueri untuk menampilkan jalur grafik.
