Cloud Service Mesh berdasarkan contoh: mTLS

Catatan: Panduan ini hanya mendukung Cloud Service Mesh dengan Istio API dan tidak mendukung Google Cloud API. Untuk mengetahui informasi selengkapnya, lihat Ringkasan Cloud Service Mesh.

Di Cloud Service Mesh 1.5 dan yang lebih baru, TLS bersama otomatis (mTLS otomatis) diaktifkan secara default. Dengan mTLS otomatis, proxy sidecar klien akan otomatis mendeteksi apakah server memiliki sidecar. Sidecar klien mengirim mTLS ke workload dengan sidecar dan mengirim teks biasa ke workload tanpa sidecar. Namun, layanan menerima traffic plaintext dan mTLS. Saat Anda menyuntikkan proxy file bantuan ke Pod, sebaiknya konfigurasi juga layanan Anda agar hanya menerima traffic mTLS.

Dengan Cloud Service Mesh, Anda dapat menerapkan mTLS, di luar kode aplikasi, dengan menerapkan satu file YAML. Cloud Service Mesh memberi Anda fleksibilitas untuk menerapkan kebijakan autentikasi ke seluruh mesh layanan, ke namespace, atau ke workload individual.

Mengakses Online Boutique

1. Tetapkan konteks saat ini untuk kubectl ke cluster tempat Anda men-deploy Butik Online:

   gcloud container clusters get-credentials CLUSTER_NAME  \
       --project=PROJECT_ID \
       --zone=CLUSTER_LOCATION


2. Mencantumkan layanan di namespace frontend:

   kubectl get services -n frontend


   Perhatikan bahwa frontend-external adalah LoadBalancer, dan memiliki alamat IP eksternal. Aplikasi contoh mencakup layanan yang merupakan load balancer sehingga dapat di-deploy di GKE tanpa Cloud Service Mesh.

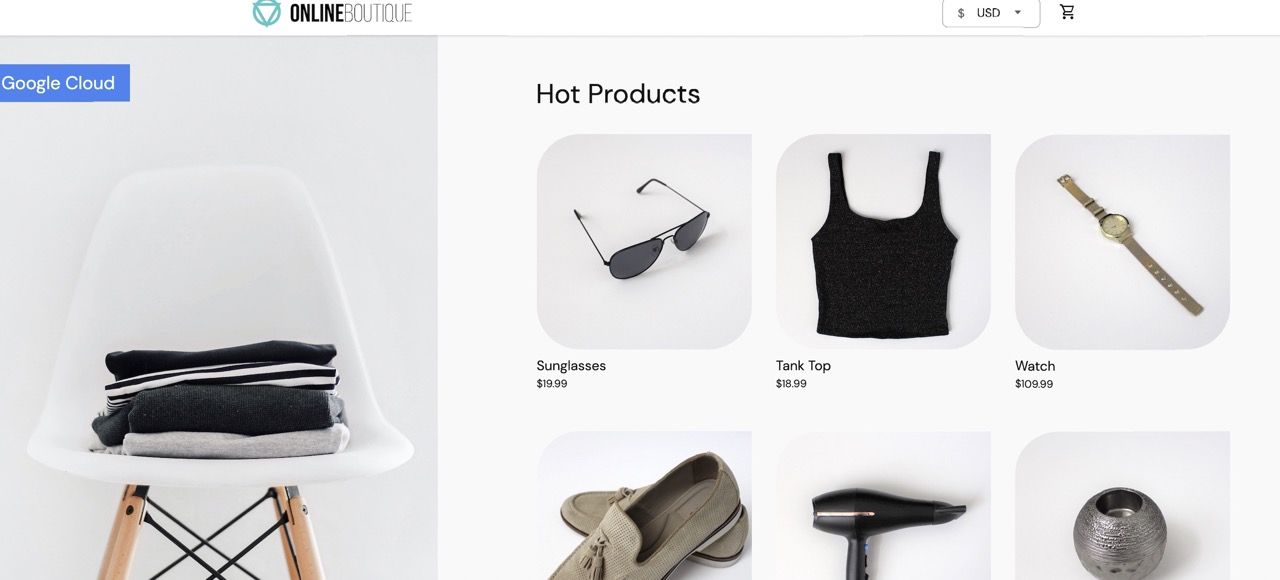

3. Buka aplikasi di browser Anda menggunakan alamat IP eksternal layanan frontend-external:

   http://FRONTEND_EXTERNAL_IP/


4. Cloud Service Mesh memberi Anda kemampuan untuk men-deploy gateway ingress. Anda juga dapat mengakses Online Boutique menggunakan alamat IP eksternal gateway ingress. Dapatkan IP eksternal gateway. Ganti placeholder dengan informasi berikut:

   • GATEWAY_SERVICE_NAME : Nama layanan gateway ingress. Jika Anda men-deploy gateway contoh tanpa modifikasi, atau jika Anda men-deploy gateway ingress default, namanya adalah istio-ingressgateway.
   • GATEWAY_NAMESPACE: Namespace tempat Anda men-deploy gateway ingress. Jika Anda men-deploy gateway ingress default, namespace-nya adalah istio-system.

   kubectl get service GATEWAY_NAME -n GATEWAY_NAMESPACE


5. Buka tab lain di browser Anda dan kunjungi aplikasi menggunakan alamat IP eksternal gateway ingress:

   http://INGRESS_GATEWAY_EXTERNAL_IP/


6. Jalankan perintah berikut untuk curl layanan frontend dengan HTTP biasa dari Pod lain. Karena layanan berada di namespace yang berbeda, Anda perlu melakukan curl pada nama DNS layanan frontend.

   kubectl debug --image istio/base --target istio-proxy -it \
     $(kubectl get pod -l app=productcatalogservice -n product-catalog -o jsonpath={.items..metadata.name}) \
     -n product-catalog -- \
     curl http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Permintaan Anda berhasil dengan status 200, karena secara default, traffic TLS dan plaintext diterima.

Mengaktifkan TLS bersama per namespace

Anda menerapkan mTLS dengan menerapkan kebijakan PeerAuthentication dengan kubectl.

1. Simpan kebijakan autentikasi berikut sebagai mtls-namespace.yaml.

   cat <<EOF > mtls-namespace.yaml
   apiVersion: "security.istio.io/v1beta1"
   kind: "PeerAuthentication"
   metadata:
     name: "namespace-policy"
   spec:
     mtls:
       mode: STRICT
   EOF


   Baris mode: STRICT dalam YAML mengonfigurasi layanan agar hanya menerima mTLS. Secara default, mode adalah PERMISSIVE, yang mengonfigurasi layanan untuk menerima teks biasa dan mTLS.

2. Terapkan kebijakan autentikasi untuk mengonfigurasi semua layanan Online Boutique agar hanya menerima mTLS:

   for ns in ad cart checkout currency email frontend loadgenerator \
        payment product-catalog recommendation shipping; do
   kubectl apply -n $ns -f mtls-namespace.yaml
   done


   Output yang diharapkan:

   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created
   peerauthentication.security.istio.io/namespace-policy created

3. Buka tab di browser Anda yang mengakses Butik Online menggunakan alamat IP eksternal layanan frontend-external:

   http://FRONTEND_EXTERNAL_IP/

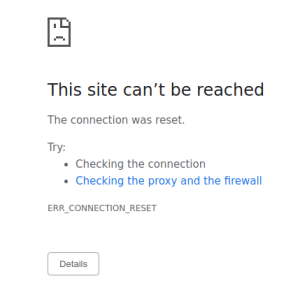

4. Muat ulang halaman. Browser menampilkan error berikut:



   Memuat ulang halaman akan menyebabkan teks biasa dikirim ke layanan frontend. Karena kebijakan otentikasi STRICT, proxy sidecar memblokir permintaan ke layanan.

5. Buka tab di browser Anda yang mengakses Butik Online menggunakan alamat IP eksternal istio-ingressgateway, lalu muat ulang halaman, yang ditampilkan dengan berhasil. Saat Anda mengakses Butik Online menggunakan gateway ingress, permintaan akan mengambil jalur berikut:



   Alur autentikasi mTLS:

   1. Browser mengirimkan permintaan HTTP teks biasa ke server.
   2. Container proxy gateway ingress mencegat permintaan.
   3. Proxy gateway masuk melakukan handshake TLS dengan proxy sisi server (layanan frontend dalam contoh ini). Proses handshake ini mencakup pertukaran sertifikat. Sertifikat ini telah dimuat sebelumnya ke dalam container proxy oleh Cloud Service Mesh.
   4. Proxy gateway ingress melakukan pemeriksaan penamaan yang aman pada sertifikat server, yang memverifikasi bahwa identitas yang sah menjalankan server.
   5. Gateway masuk dan proxy server membuat koneksi TLS dua arah, dan proxy server meneruskan permintaan ke penampung aplikasi server (layanan frontend).

6. Jalankan perintah berikut untuk curl layanan frontend dengan HTTP biasa dari Pod lain.

   kubectl exec testcurl -n default -- curl \
     http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Permintaan Anda gagal karena kami mengirim traffic teks biasa dari workload tanpa sidecar yang menerapkan kebijakan peerAuthenticationSTRICT.

Menemukan dan menghapus kebijakan autentikasi

1. Untuk mengetahui daftar semua kebijakan PeerAuthentication di service mesh:

   kubectl get peerauthentication --all-namespaces


   Outputnya mirip dengan hal berikut ini:

   NAMESPACE         NAME               MODE     AGE
   ad                namespace-policy   STRICT   17m
   cart              namespace-policy   STRICT   17m
   checkout          namespace-policy   STRICT   17m
   currency          namespace-policy   STRICT   17m
   email             namespace-policy   STRICT   17m
   frontend          namespace-policy   STRICT   17m
   loadgenerator     namespace-policy   STRICT   17m
   payment           namespace-policy   STRICT   17m
   product-catalog   namespace-policy   STRICT   17m
   recommendation    namespace-policy   STRICT   17m
   shipping          namespace-policy   STRICT   17m


2. Hapus kebijakan autentikasi dari semua namespace Online Boutique:

   for ns in ad cart checkout currency email frontend loadgenerator payment \
     product-catalog recommendation shipping; do
       kubectl delete peerauthentication -n $ns namespace-policy
   done;


   Output yang diharapkan:

   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted
   peerauthentication.security.istio.io "namespace-policy" deleted


3. Akses Online Boutique menggunakan alamat IP eksternal layanan frontend-external, lalu muat ulang halaman. Halaman ditampilkan seperti yang diharapkan.

4. Jalankan perintah berikut untuk curl layanan frontend dengan HTTP biasa dari Pod lain.

   kubectl debug --image istio/base --target istio-proxy -it \
     $(kubectl get pod -l app=productcatalogservice -n product-catalog -o jsonpath={.items..metadata.name}) \
     -n product-catalog -- \
     curl http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Permintaan Anda berhasil dengan status 200, karena secara default, traffic TLS dan plaintext diterima.

Jika Anda memuat ulang halaman di konsol Google Cloud yang menampilkan daftar Workloads, halaman tersebut kini menampilkan bahwa status mTLS adalah Permissive.

Mengaktifkan TLS bersama per beban kerja

Untuk menetapkan kebijakan PeerAuthentication untuk beban kerja tertentu, Anda harus mengonfigurasi bagian selector dan menentukan label yang cocok dengan beban kerja yang diinginkan. Namun, Cloud Service Mesh tidak dapat menggabungkan kebijakan tingkat workload untuk traffic mTLS keluar ke layanan. Anda perlu mengonfigurasi aturan tujuan untuk mengelola perilaku tersebut.

1. Menerapkan kebijakan autentikasi ke workload tertentu. Perhatikan bagaimana kebijakan berikut menggunakan label dan pemilih untuk menargetkan deployment frontend tertentu.

   cat <<EOF | kubectl apply -n frontend -f -
   apiVersion: "security.istio.io/v1beta1"
   kind: "PeerAuthentication"
   metadata:
     name: "frontend"
     namespace: "frontend"
   spec:
     selector:
       matchLabels:
         app: frontend
     mtls:
       mode: STRICT
   EOF


   Output yang diharapkan:

   peerauthentication.security.istio.io/frontend created

2. Konfigurasi aturan tujuan yang cocok.

   cat <<EOF | kubectl apply -n frontend -f -
   apiVersion: "networking.istio.io/v1alpha3"
   kind: "DestinationRule"
   metadata:
     name: "frontend"
   spec:
     host: "frontend.demo.svc.cluster.local"
     trafficPolicy:
       tls:
         mode: ISTIO_MUTUAL
   EOF


   Output yang diharapkan:

   destinationrule.networking.istio.io/frontend created

3. Akses Online Boutique menggunakan alamat IP eksternal layanan frontend-external, lalu muat ulang halaman. Halaman tidak ditampilkan karena frontend service disetel ke mTLS STRICT, dan proxy sidecar memblokir permintaan.

4. Jalankan perintah berikut untuk curl layanan frontend dengan HTTP biasa dari Pod lain.

   kubectl exec testcurl -n default -- curl \
     http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Permintaan Anda gagal karena kami mengirim traffic teks biasa dari workload tanpa sidecar yang menerapkan kebijakan peerAuthenticationSTRICT.

5. Hapus kebijakan autentikasi:

   kubectl delete peerauthentication -n frontend frontend


   Output yang diharapkan:

   peerauthentication.security.istio.io "frontend" deleted


6. Hapus aturan tujuan:

   kubectl delete destinationrule -n frontend frontend


   Output yang diharapkan:

   destinationrule.networking.istio.io "frontend" deleted


Menerapkan mTLS di seluruh mesh

Untuk mencegah semua layanan Anda di mesh menerima traffic teks biasa, tetapkan kebijakan PeerAuthentication di seluruh mesh dengan mode mTLS yang ditetapkan ke STRICT. Kebijakan PeerAuthentication di seluruh mesh tidak boleh memiliki pemilih dan harus diterapkan di namespace root, istio-system. Saat Anda men-deploy kebijakan, bidang kontrol akan otomatis menyediakan sertifikat TLS sehingga beban kerja dapat saling mengautentikasi.

1. Menerapkan mTLS di seluruh mesh:

   kubectl apply -f - <<EOF
   apiVersion: "security.istio.io/v1beta1"
   kind: "PeerAuthentication"
   metadata:
     name: "mesh-wide"
     namespace: "istio-system"
   spec:
     mtls:
       mode: STRICT
   EOF


   Output yang diharapkan:

   peerauthentication.security.istio.io/mesh-wide created

2. Akses Online Boutique menggunakan alamat IP eksternal layanan frontend-external, lalu muat ulang halaman. Halaman tidak ditampilkan.

3. Jalankan perintah berikut untuk curl layanan frontend dengan HTTP biasa dari Pod lain.

   kubectl exec testcurl -n default -- curl \
     http://frontend.frontend.svc.cluster.local:80/ -o /dev/null -s -w '%{http_code}\n'


   Permintaan Anda gagal karena kami mengirim traffic teks biasa dari workload tanpa sidecar yang menerapkan kebijakan peerAuthenticationSTRICT.

4. Hapus kebijakan mesh-wide:

   kubectl delete peerauthentication -n istio-system mesh-wide


   Output yang diharapkan:

   peerauthentication.security.istio.io "mesh-wide" deleted


Catatan: Untuk mengetahui informasi selengkapnya tentang kebijakan otorisasi, lihat Cloud Service Mesh menurut contoh: Otorisasi.
