Anwendungen, Dienste und Arbeitslasten untersuchen

In diesem Dokument wird beschrieben, wie Sie die Dashboards aufrufen, die Application Monitoring für Ihre App Hub-Anwendungen, ‑Dienste und ‑Arbeitslasten erstellt. Anhand dieser Dashboards können Sie nachvollziehen, wie die Ressourcen Ihrer Anwendung funktionieren, und Probleme diagnostizieren.

In den Dashboards für Anwendungsmonitoring werden die folgenden Informationen angezeigt:

  • Details zu Ihren registrierten Anwendungen, einschließlich ihres Standorts, ihrer Kritikalität und ihrer registrierten Dienste () und Arbeitslasten ().

  • Details zu Ihren erkannten und registrierten Diensten und Arbeitslasten, einschließlich ihres funktionalen Typs, mit dem Sie KI-Agents () und MCP-Server () identifizieren können.

  • Telemetriedaten für Ihre Anwendungen, Dienste und Arbeitslasten:

  • Offene Benachrichtigungen für Ihre Anwendungen, Dienste und Arbeitslasten Bei Anwendungen und registrierten Diensten und Arbeitslasten stammen diese Benachrichtigungen aus Benachrichtigungsrichtlinien, die mit einer App Hub-Anwendung verknüpft sind. Für erkannte Dienste und Workloads verwendet Google Cloud Observability den Namen aus Cloud Asset Inventory, um relevante Benachrichtigungsrichtlinien zu identifizieren.

  • Eine Topologiekarte, die eine dynamische Ansicht der Beziehungen zwischen Diensten und Arbeitslasten bietet. Auf dieser Karte werden auch Warnungen und Verkehrsinformationen angezeigt.

App Hub unterstützt zwei Konfigurationen: für Apps aktivierte Ordner und App Hub-Hostprojekte. Dieser Abschnitt gilt nur, wenn Sie einen app-fähigen Ordner verwenden.

Wenn Sie einen app-fähigen Ordner verwenden, wird die Ressourcenauswahl in der Google Cloud Console automatisch vom app-fähigen Ordner auf das Verwaltungsprojekt des Ordners zurückgesetzt, wenn Sie zu einer Google Cloud Observability-Seite wechseln. Wenn Sie in der Google Cloud Console zu einer anderen Seite wechseln, wird die Ressourcenauswahl auf den für Apps aktivierten Ordner zurückgesetzt.

Cloud Logging unterstützt Ordner als Ressource. In Ordnern werden beispielsweise vom System erstellte Logsinks und Log-Buckets mit den Namen _Default und _Required gespeichert. Wenn Sie auf die Ordnerressource zugreifen möchten, verwenden Sie die Ressourcenauswahl und wählen Sie den für Anwendungen aktivierten Ordner manuell aus.

Hinweis

Bevor Sie die Anwendungsüberwachung verwenden können, müssen Sie Ihr App Hub-Hostprojekt oder -Verwaltungsprojekt konfigurieren. In diesem Projekt können Sie die Telemetriedaten Ihrer Anwendung ansehen:

  • Bitten Sie Ihren Administrator, Ihnen die folgenden IAM-Rollen zuzuweisen, um die Berechtigungen zu erhalten, die Sie zum Aufrufen von Log- und Messwertdaten, zum Erstellen von Benachrichtigungsrichtlinien und zum Anpassen von Dashboards benötigen:

    • Log-Betrachter (roles/logging.viewer) für Ihr App Hub-Hostprojekt oder -Verwaltungsprojekt und alle anderen Projekte, die im Standard-Logbereich aufgeführt sind. Diese Rolle gewährt Zugriff auf die meisten Logeinträge im _Default-Log-Bucket. Weitere Informationen finden Sie unter Logging-Rollen.
    • Logs View Accessor (roles/logging.viewAccessor) für die Logansichten, die im Standard-Logbereich Ihres App Hub-Hostprojekts oder -Verwaltungsprojekts aufgeführt sind. Weitere Informationen zum Gewähren des Zugriffs auf eine Logansicht finden Sie unter Zugriff auf eine Logansicht steuern.
    • Monitoring-Bearbeiter (roles/monitoring.editor) für Ihr App Hub-Hostprojekt oder -Verwaltungsprojekt. Für Principals, die keine Benachrichtigungsrichtlinien oder Dashboards erstellen oder ändern müssen, sollten Sie die Rolle Monitoring Viewer (roles/monitoring.viewer) zuweisen.
    • Cloud Trace User (roles/cloudtrace.user) für Ihr App Hub-Hostprojekt oder -Verwaltungsprojekt und die Projekte im Standard-Trace-Bereich.
    • App Hub-Viewer (roles/apphub.viewer) für Ihr App Hub-Hostprojekt oder -Verwaltungsprojekt. Weitere Informationen finden Sie unter App Hub-Rollen und -Berechtigungen.

    Weitere Informationen zum Zuweisen von Rollen finden Sie unter Zugriff auf Projekte, Ordner und Organisationen verwalten.

    Sie können die erforderlichen Berechtigungen auch über benutzerdefinierte Rollen oder andere vordefinierte Rollen erhalten.

  • Prüfen Sie, ob Sie den Sichtbarkeitsbereich Ihres App Hub-Hostprojekts oder ‑Verwaltungsprojekts konfiguriert haben. Weitere Informationen finden Sie unter Anwendungsmonitoring einrichten.

    Mit dem Observability-Bereich wird gesteuert, welche Daten für Ihr App Hub-Hostprojekt oder -Verwaltungsprojekt verfügbar sind. Mit den Standardeinstellungen für diese Bereiche können Sie möglicherweise nicht alle Log- oder Messwertdaten aufrufen.

  • Aktualisieren Sie die Benachrichtigungsrichtlinien, mit denen Ihre Anwendungsdaten überwacht werden, sodass sie anwendungsspezifische Labels enthalten. Weitere Informationen finden Sie unter Benachrichtigungsrichtlinie mit einem Dienst oder einer Arbeitslast verknüpfen.

Anwendungen auflisten

So rufen Sie eine Liste der Anwendungen auf, die Sie bei App Hub registriert haben, zusammen mit Informationen wie der Anzahl der Benachrichtigungen und dem Standort, der Kritikalität und der Umgebung der Anwendung:

  1. Rufen Sie in der Google Cloud Console die Seite Anwendungsmonitoring auf:

    Zu Anwendungsmonitoring

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr App Hub-Hostprojekt oder Ihr Verwaltungsprojekt aus.

  3. Wählen Sie den Tab Anwendungen aus.

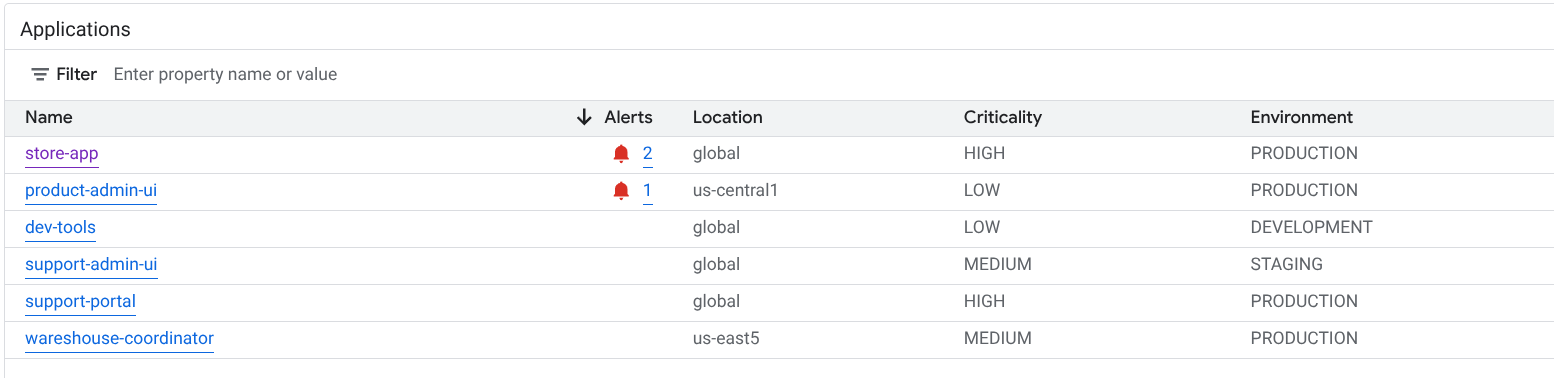

    Der folgende Screenshot zeigt das Zusammenfassungs-Dashboard:

    Dashboard mit einer Liste der registrierten Anwendungen.

Auf dem Tab Anwendungen haben Sie mehrere Möglichkeiten:

  • Wenn Sie eine Anwendung in App Hub öffnen möchten, klicken Sie auf  Mehr und wählen Sie In App Hub verwalten aus.

  • Wenn Sie eine Anwendung untersuchen möchten, wählen Sie ihren Namen aus. Im Dashboard, das sich öffnet, können Sie die Log-, Trace- und Messwertdaten der Anwendung sowie ihre Topologie ansehen. Sie können auch Dashboards öffnen, die für jeden Dienst oder jede Arbeitslast der Anwendung spezifisch sind.

    Weitere Informationen finden Sie im Abschnitt Anwendung untersuchen in diesem Dokument.

Registrierte und erkannte Dienste und Arbeitslasten auflisten

Mit App Hub können Sie Infrastrukturressourcen als Dienste oder Arbeitslasten registrieren. Außerdem können Infrastrukturressourcen erkannt werden, die für die Registrierung infrage kommen. Dienste und Arbeitslasten können einen der folgenden Registrierungsstatus haben:

  • Registriert: Dienste und Arbeitslasten, die für eine Anwendung registriert und von App Hub verwaltet werden.

  • Erkannt: Dienste und Arbeitslasten, die Sie für eine Anwendung registrieren können, weil sie Teil der Anwendungsverwaltungsgrenze sind und nicht für eine andere Anwendung registriert sind oder für mehrere Anwendungen registriert werden können. Der Status „Erkannt“ umfasst auch Dienste und Arbeitslasten, die Sie aus einer Anwendung löschen oder deren Registrierung Sie aufheben, die Sie aber wieder registrieren können.

  • Getrennt: Dienste oder Arbeitslasten, die für eine Anwendung registriert wurden, aber von App Hub nicht verwaltet oder überwacht werden können, weil die zugrunde liegenden Google Cloud Ressourcen nicht mehr Teil des von Ihnen definierten Anwendungsverwaltungsbereichs sind.

So listen Sie Ihre registrierten und erkannten Dienste und Arbeitslasten auf:

  1. Rufen Sie in der Google Cloud Console die Seite Anwendungsmonitoring auf:

    Zu Anwendungsmonitoring

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr App Hub-Hostprojekt oder Ihr Verwaltungsprojekt aus.

  3. Wählen Sie den Tab Dienste und Arbeitslasten aus.

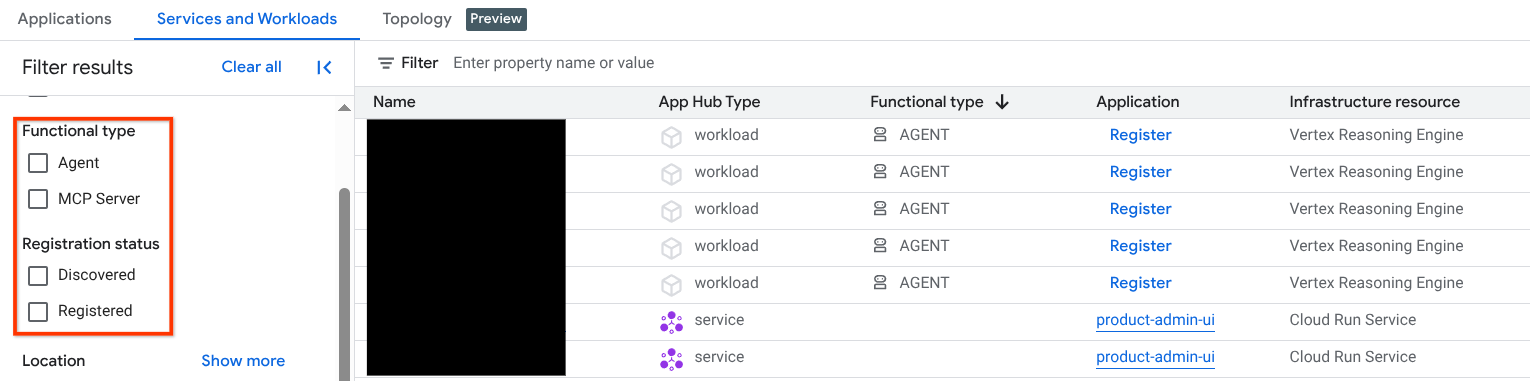

    Dashboard mit einer Liste der registrierten und erkannten Dienste und Arbeitslasten.

    Auf der Seite Dienste und Arbeitslasten werden alle registrierten Dienste und Arbeitslasten angezeigt. Für jede unterstützte App Hub-Region werden auf dieser Seite maximal 100 ermittelte Dienste und 100 ermittelte Arbeitslasten aufgeführt:

Auf dem Tab Dienste und Arbeitslasten können Sie Folgendes tun:

  • Mit der Schaltfläche Spalten können Sie die Daten ändern, die in der Tabelle angezeigt werden. Sie können beispielsweise die Spalte Funktionstyp einblenden.
  • Wenden Sie Filter an, um die Liste der Dienste und Arbeitslasten zu ändern. Sie können beispielsweise nach Funktionstyp filtern, um Dienste und Arbeitslasten für Agents oder MCP-Server zu finden. Mit Filtern können Sie auch einen bestimmten Dienst oder eine bestimmte Arbeitslast finden.
  • Erkannten Dienst oder erkannte Arbeitslast registrieren
  • Für registrierte Dienste und Arbeitslasten können Sie die zugehörige Anwendung in App Hub öffnen.
  • Öffnen Sie ein Dashboard mit Telemetriedaten für einen Dienst oder eine Arbeitslast. Weitere Informationen finden Sie im Abschnitt Dienst oder Anwendung untersuchen in diesem Dokument.

Topologie für Ihre Verwaltungsgrenze für Anwendungen ansehen

Google Cloud Observability erstellt mithilfe von Tracedaten eine dynamische Topologiekarte Ihrer registrierten und erkannten Dienste und Arbeitslasten. Um zu ermitteln, welche Trace-Daten analysiert werden sollen, fragt Google Cloud Observability die im Standard-Trace-Bereich aufgeführten Ressourcen nach Trace-Daten ab und behält dann nur die Daten bei, die für Projekte innerhalb Ihrer Anwendungsgrenze gelten.

So rufen Sie eine dynamische Topologiekarte Ihrer Anwendungen und der erkannten Dienste und Arbeitslasten auf:

  1. Führen Sie die Schritte unter Anwendungstopologie ansehen: Vorbereitung aus.

  2. Rufen Sie in der Google Cloud Console die Seite Anwendungsmonitoring auf:

    Zu Anwendungsmonitoring

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  3. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr App Hub-Hostprojekt oder Ihr Verwaltungsprojekt aus.

  4. Wählen Sie den Tab Topologie aus.

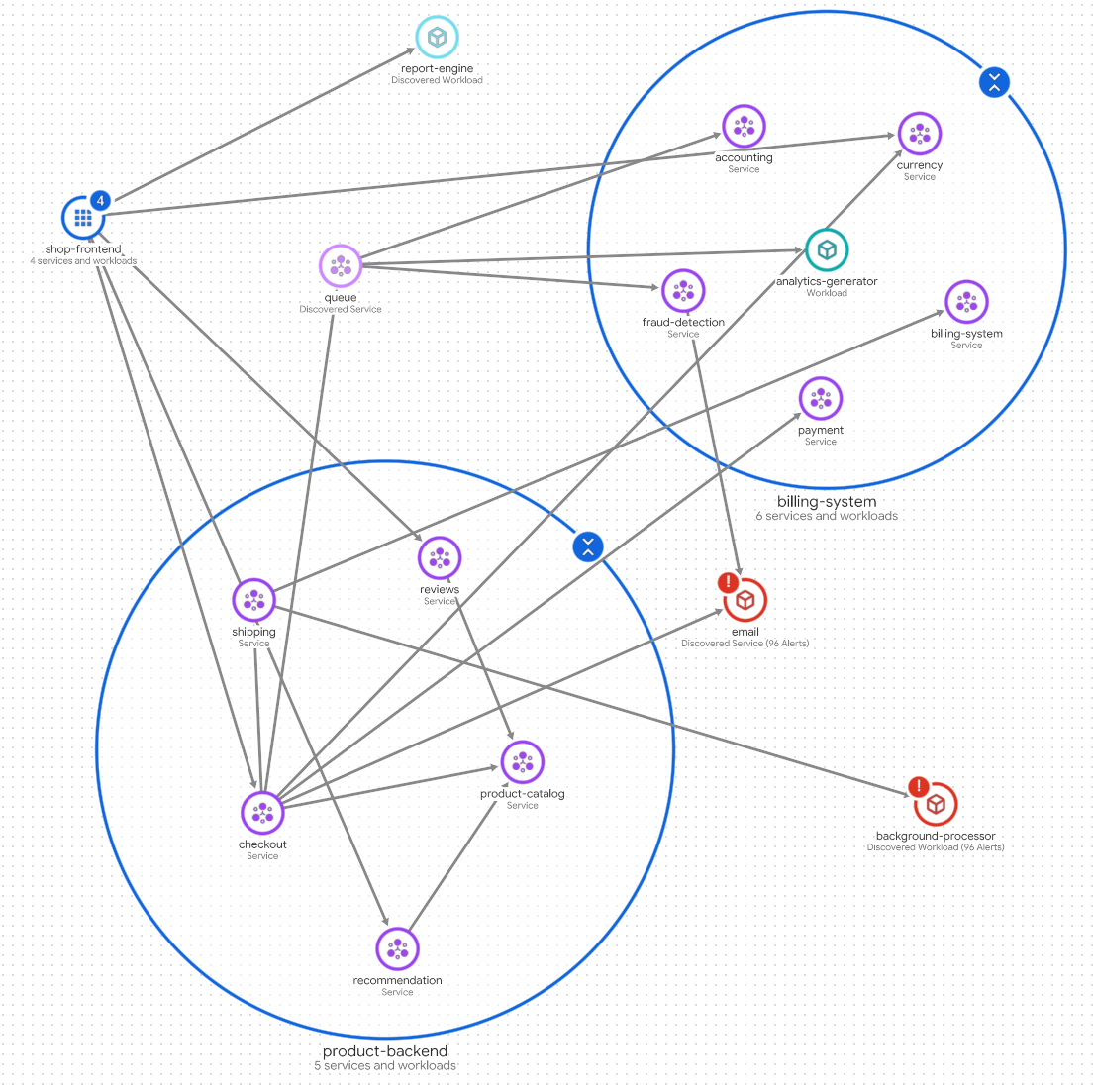

    Topologiekarte von Anwendungen, Arbeitslasten und Diensten innerhalb der Verwaltungsgrenze Ihrer Anwendung.

    Auf der Seite Topologie wird für jede registrierte Anwendung ein blauer Kreis angezeigt:

    • Bei zwei Anwendungen wird im blauen Kreis die Schaltfläche Minimieren angezeigt. Für diese Anwendungen werden die Dienste und Arbeitslasten angezeigt.

    • Für eine Anwendung wird ein einzelner Knoten angezeigt und der blaue Kreis enthält die Schaltfläche Maximieren. Der Wert auf der Schaltfläche ist die Anzahl der registrierten Dienste und Arbeitslasten.

    Für registrierte und erkannte Dienste und Arbeitslasten wird in der Topologiekarte ein Knoten mit einem Symbol angezeigt, das den Ressourcentyp angibt. Außerdem werden Kanten angezeigt, die den Traffic zwischen zwei Knoten darstellen.

    Auf der Topologiekarte werden maximal 1.000 Knoten angezeigt. Für jede unterstützte App Hub-Region können auf der Karte maximal 100 erkannte Dienste und 100 erkannte Arbeitslasten angezeigt werden.

Auf der interaktiven Topologiekarte haben Sie folgende Möglichkeiten:

  • Sie können die Visualisierung ändern, indem Sie heran- oder herauszoomen, Knoten neu positionieren oder einen Anwendungs-Kreis zu einem Punkt reduzieren.

  • Wenn Sie eine Anwendung oder einen Knoten auswählen, erhalten Sie Informationen zu Attributen und Warnungen.

  • Wenn Sie eine Kante auswählen, erhalten Sie Informationen zum Traffic zwischen den Knoten. In einem Flyout werden die Knotennamen und wichtigen Messwerte wie die Fehlerrate und das 95. Perzentil der Latenz angezeigt.

Weitere Informationen zu diesem Tab finden Sie unter Anwendungstopologie ansehen.

Anwendung untersuchen

So prüfen Sie den Zustand einer Anwendung:

  1. Rufen Sie in der Google Cloud Console die Seite Anwendungsmonitoring auf:

    Zu Anwendungsmonitoring

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr App Hub-Hostprojekt oder Ihr Verwaltungsprojekt aus.

  3. Wählen Sie den Tab Übersicht aus und wählen Sie in der Liste der Anwendungen die gewünschte Anwendung aus.

    Ein Dashboard für die Anwendung wird geöffnet und der Tab Übersicht ist ausgewählt. Auf diesem Tab werden zusammenfassende Informationen angezeigt. In den folgenden Abschnitten werden die Informationen beschrieben, die Sie auf den Tabs Übersicht, Dashboard und Topologie finden.

Zusammenfassende Informationen ansehen

Wenn Sie allgemeine Informationen zur Anwendung sowie eine Liste der Dienste und Arbeitslasten aufrufen möchten, wählen Sie den Tab Übersicht aus:

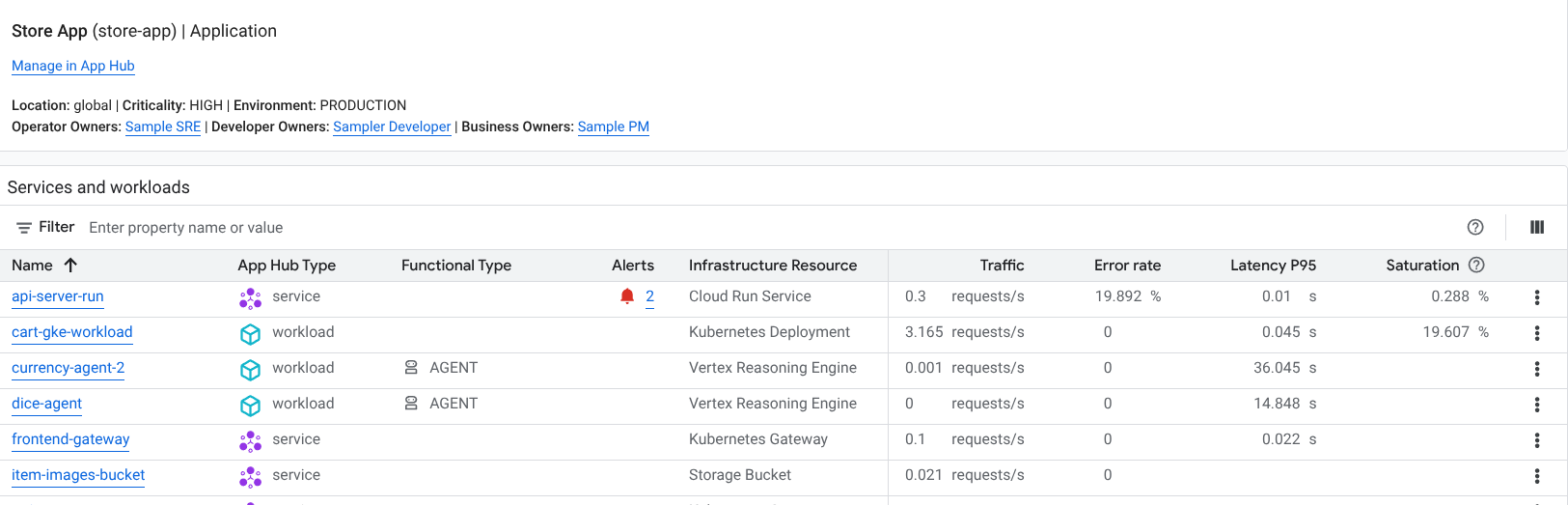

Eine Übersicht, in der die Dienste und Arbeitslasten in einer Anwendung aufgeführt sind.

Wie gezeigt, enthält dieser Tab allgemeine Informationen zur Anwendung sowie eine Liste der Dienste und Arbeitslasten, die für die Anwendung registriert sind. Für jeden Dienst oder jede Arbeitslast werden auf diesem Tab auch die folgenden Informationen angezeigt:

  • Die Anzahl der offenen Benachrichtigungen. Wenn Sie die Details dieser Benachrichtigungen aufrufen möchten, wählen Sie die Zahl aus.
  • Der App Hub-Typ.

  • Im Beispiel wurden die Spalten der Tabelle so geändert, dass auch der App Hub-Funktionstyp angezeigt wird. Der Funktionstyp hilft Ihnen, agentenbasierte Arbeitslasten und Dienste zu identifizieren:

    • KI-Agent ()
    • MCP-Server ()

  • Werte für wichtige Signale:

    • Traffic: Die Raten eingehender Anfragen für den Dienst oder die Arbeitslast im ausgewählten Zeitraum. Bei einigen Konfigurationen enthält dieses Diagramm Tabs. Auf dem Tab Anfrage wird der L7-Messwert für das Netzwerk angezeigt und auf dem Tab Bytes der L4-Messwert für das Netzwerk.
    • Serverfehlerrate: Verhältnis von eingehenden Anfragen, deren Antwortcode einem 5xx-HTTP-Antwortcode entspricht, zu allen eingehenden Anfragen im ausgewählten Zeitraum.
    • P95-Latenz: Das 95. Perzentil der Latenz für eine Anfrage, die im ausgewählten Zeitraum bearbeitet wurde, in Millisekunden.
    • Sättigung: Gibt an, wie ausgelastet Ihr Dienst oder Ihre Arbeitslast ist. Bei verwalteten Instanzgruppen (Managed Instance Groups, MIGs), Cloud Run und Google Kubernetes Engine-Bereitstellungen wird in diesem Feld beispielsweise die CPU-Auslastung angezeigt.

Auf dem Tab Übersicht haben Sie folgende Möglichkeiten:

  • Öffnen Sie die Anwendung, den Dienst oder die Arbeitslast in App Hub.
  • Öffnen Sie das Dashboard für einen Dienst oder eine Arbeitslast.
  • Setzen Sie den Zeitraum zurück. Wenn Sie das Dashboard öffnen, ist der Zeitraum auf die letzte Stunde festgelegt.

Aggregierte Telemetriedaten ansehen

Wenn Sie Informationen zu Logs, Messwerten, Traces und Benachrichtigungen für Ihre Anwendung aufrufen möchten, wählen Sie den Tab Dashboards aus.

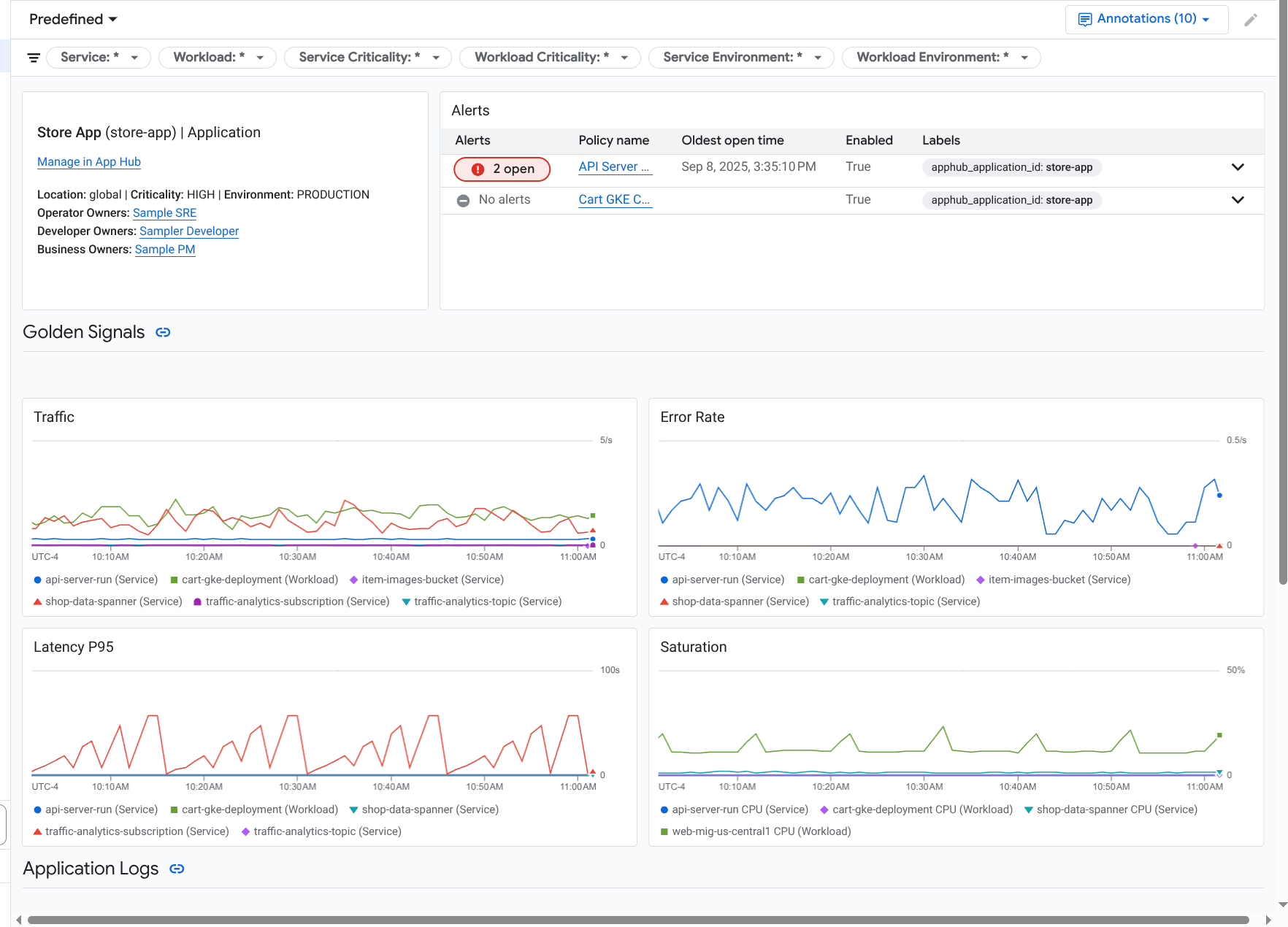

Dashboard mit den wichtigsten Signalen und Logs für eine Anwendung.

In den Diagrammen auf diesem Tab werden Messwertdaten für die Dienste und Arbeitslasten in Ihrer Anwendung automatisch zusammengefasst. In diesen Diagrammen werden auch Ereignisannotationen angezeigt, die Ihnen helfen können, Daten aus verschiedenen Quellen zuzuordnen, wenn Sie ein Problem beheben. Wenn Sie sehen möchten, welche Anmerkungen aktiviert sind, klicken Sie in der Symbolleiste auf  Anmerkungen.

Der Tab Dashboards enthält Filter, mit denen Sie einschränken können, welche Daten auf dem Tab angezeigt werden. Weitere Informationen dazu, wie Sie die auf diesem Tab angezeigten Daten analysieren können, finden Sie im Abschnitt Dashboard-Optionen zum Analysieren von Telemetriedaten verwenden in diesem Dokument.

KI‑Ressourcen ansehen

Application Monitoring verwendet Tracedaten, um Messwerte wie die Tokennutzung und Fehlerraten für die KI-Ressourcen abzuleiten, die von Ihrer Anwendung verwendet werden. Anhand dieser Messwerte können Sie den Zustand, das Verhalten und die Kosten Ihrer Anwendung nachvollziehen.

So rufen Sie Informationen zu den KI-Ressourcen auf, die mit Ihrer Anwendung verknüpft sind:

  1. Wählen Sie den Tab Dashboards aus.

  2. Wählen Sie im Inhaltsverzeichnis des Dashboards die Option KI-Ressourcen aus.

    Wenn Sie keinen Eintrag für KI-Ressourcen sehen, sind Ihrer Anwendung keine KI-Ressourcen zugeordnet.

Im Abschnitt KI-Ressourcen des Dashboards können Sie sich die folgenden Informationen ansehen:

  • Gesamtzahl der Abfragen pro Sekunde und Anzahl der Tokens.
  • Durchschnittliche Fehlerrate, Latenz und Fehlerrate bei Toolaufrufen.
  • Tokennutzung.
  • Fehlerraten und Latenz für Agents.

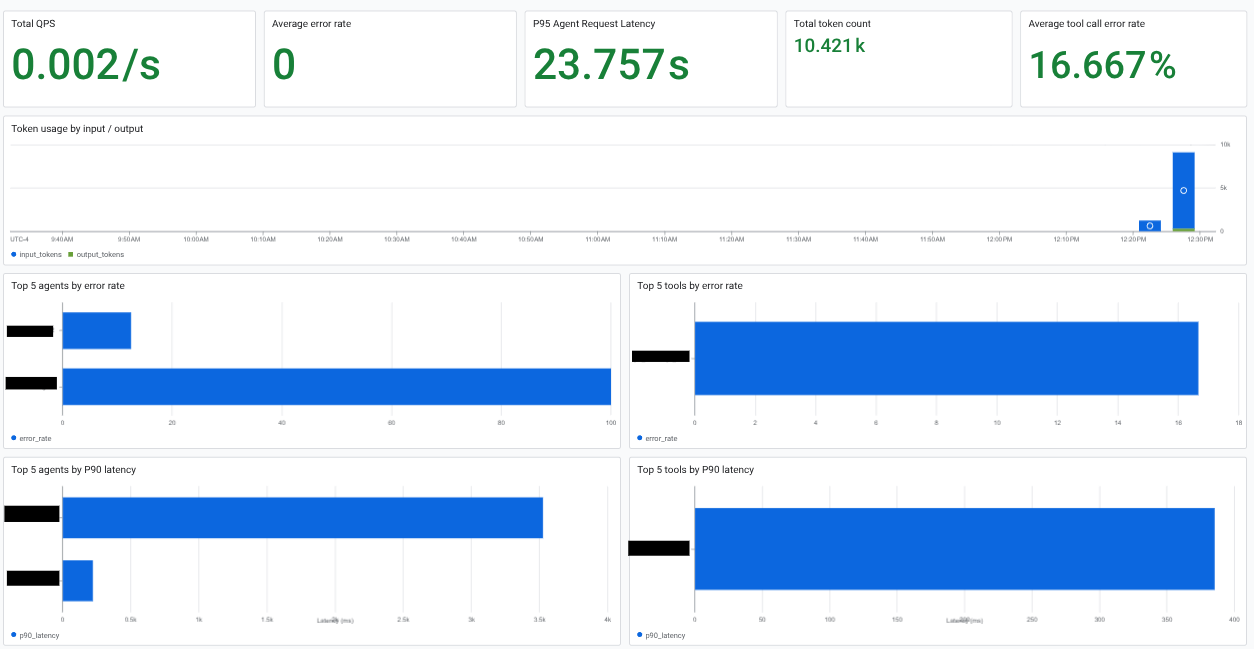

Dashboard mit Informationen zu KI-Ressourcen.

Informationen zur Verwendung dieses Dashboards finden Sie unter KI-Ressourcen ansehen.

Topologie ansehen

Wenn Sie eine dynamische Ansicht der Dienste und Dashboards, Benachrichtigungen und Zugriffe Ihrer Anwendung aufrufen möchten, wählen Sie den Tab Topologie aus.

Informationen zum Tab Topologie finden Sie unter Topologie ansehen.

Dienst oder Arbeitslast untersuchen

Mit Application Monitoring wird ein Dashboard für jeden Dienst und jede Arbeitslast erstellt. Diese Dashboards enthalten Telemetriedaten und Benachrichtigungsinformationen und können Ihnen helfen, den Zustand eines bestimmten Dienstes oder einer bestimmten Arbeitslast zu verstehen. Sie können die Daten in diesen Dashboards auf ähnliche Weise analysieren wie die Daten auf dem Tab Dashboard einer Anwendung.

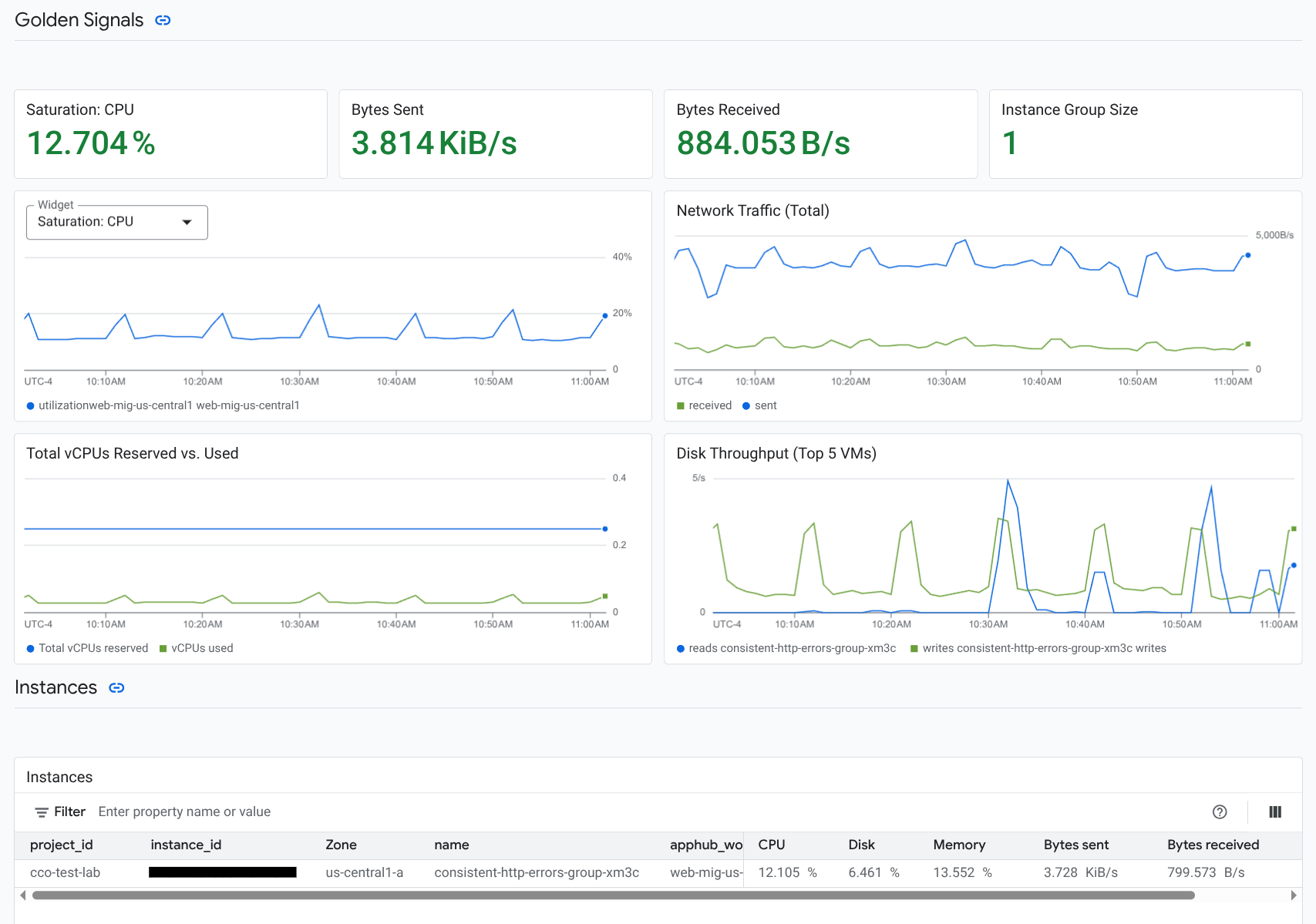

Der folgende Screenshot zeigt das Dashboard für eine Arbeitslast:

Detailliertes Dashboard für eine Arbeitslast.

Der Registrierungsstatus eines Dienstes oder einer Arbeitslast wirkt sich darauf aus, welche Daten im Dashboard für den Dienst oder die Arbeitslast angezeigt werden:

So öffnen Sie das Dashboard „Anwendungsmonitoring“ für einen Dienst oder eine Arbeitslast:

  1. Rufen Sie in der Google Cloud Console die Seite Anwendungsmonitoring auf:

    Zu Anwendungsmonitoring

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr App Hub-Hostprojekt oder Ihr Verwaltungsprojekt aus.

  3. Wählen Sie den Tab Services and Workloads (Dienste und Arbeitslasten) und dann den Dienst oder die Arbeitslast aus.

    Ein Dashboard für den ausgewählten Dienst oder die ausgewählte Arbeitslast wird geöffnet.

Zusammenfassende Informationen ansehen

Wenn Sie allgemeine Informationen zu Ihrem Dienst oder Ihrer Arbeitslast aufrufen möchten, wählen Sie im Inhaltsverzeichnis des Dashboards die Option Übersicht aus.

In diesem Abschnitt wird Folgendes angezeigt:

  • Informationen zur Anwendung, z. B. Infrastrukturtyp und Kritikalität. Wenn der Infrastrukturtyp nicht ermittelt werden kann, wird in diesem Feld App Hub-Dienst angezeigt. Weitere Informationen finden Sie unter Vom Anwendungsmonitoring unterstützte Infrastruktur.

  • Eine Tabelle mit Benachrichtigungen.

  • Wichtige Signale.

Wenn ein Dienst oder eine Arbeitslast nicht registriert ist, wird in diesem Bereich auch ein Banner wie das folgende angezeigt:

This service is not registered. Register it to gain a unified view of your application's performance and stability.

Sie müssen nichts weiter tun. Wir empfehlen jedoch, Ihre Dienste und Arbeitslasten zu registrieren.

Telemetriedaten ansehen

Wenn Sie Telemetriedaten aufrufen möchten, verwenden Sie das Inhaltsverzeichnis des Dashboards, um zum relevanten Inhalt zu gelangen:

  • Wenn Sie Golden Signals und andere Messwertinformationen aufrufen möchten, wählen Sie Infrastruktur aus.
  • Wenn Sie Trace-Daten untersuchen möchten, wählen Sie Traces aus.
  • Wenn Sie Logdaten analysieren möchten, wählen Sie Logs aus.

In Telemetriediagrammen werden Ereignisannotationen angezeigt, mit denen Sie Daten aus verschiedenen Quellen in Beziehung setzen können, wenn Sie ein Problem beheben. Wenn Sie sehen möchten, welche Anmerkungen aktiviert sind, klicken Sie in der Symbolleiste auf  Anmerkungen.

Informationen dazu, wie Sie die Daten in diesen Diagrammen analysieren können, finden Sie im Abschnitt Dashboardoptionen zum Analysieren der Telemetrie verwenden in diesem Dokument.

KI‑Ressourcen ansehen

Informationen zu KI-Ressourcen finden Sie im Inhaltsverzeichnis des Dashboards:

  • Agent: Für Kundenservicemitarbeiter verfügbar. In diesem Abschnitt werden Informationen zu Sitzungen, Agent-Aufrufen und zur Tokennutzung angezeigt.

  • Tools: Für Kundenservicemitarbeiter verfügbar. In diesem Abschnitt werden Informationen zu Tool-Aufrufen angezeigt, darunter Fehlerrate, Anzahl der Aufrufe und P95-Latenz.

  • Modelle: Für einige Agenten verfügbar. In diesem Bereich werden Informationen zur Anzahl der Modellaufrufe des Agents, zur Fehlerrate und zur Tokennutzung angezeigt.

Informationen dazu, wie Sie die Daten in diesen Abschnitten analysieren, finden Sie unter KI-Ressourcen ansehen.

Dashboard-Optionen zum Analysieren von Telemetriedaten verwenden

Die Dashboards für das Anwendungs-Monitoring enthalten Informationen zu Logs, Messwerten, Traces und Benachrichtigungen. In diesem Abschnitt wird beschrieben, wie Sie Optionen in einem Dashboard oder in einem Widget, z. B. einem Diagramm, verwenden können, um weitere Informationen zu den angezeigten Daten zu erhalten. Sie können diese Optionen auch verwenden, um die angezeigten Daten zu ändern.

Dashboard filtern

Sie können einem Dashboard Filter hinzufügen, die auf alle Widgets im Dashboard angewendet werden.

Die Symbolleiste des Tabs Dashboard für eine Anwendung enthält beispielsweise einen Filter wie apphub_service_id: *. Wenn Sie Daten für bestimmte Dienste aufrufen möchten, klicken Sie auf  Menü und wählen Sie die gewünschten Dienste aus der Liste aus.

Logdaten ansehen

Wenn Sie den Tab Dashboard eines Anwendungsdashboards aufrufen, werden Ihre Logdaten im Bereich Anwendungsprotokolle angezeigt. Andernfalls werden Ihre Daten im Bereich Logs angezeigt.

In den Bereichen Anwendungsprotokolle und Protokolle eines Dashboards werden Logeinträge angezeigt, die einem Filter entsprechen und von den Ressourcen gespeichert werden, die im Standardprotokollbereich Ihres App Hub-Hostprojekts oder Verwaltungsprojekts aufgeführt sind. Für Anwendungen sieht der Filter etwa so aus:

-- Application logs
(apphub_application_location=global)
(apphub_application_id=my-app)

Für Dienste und Arbeitslasten enthält der Filter zusätzliche Klauseln. Wenn Sie den auf Ihre Logdaten angewendeten Filter sehen möchten, klicken Sie auf Abfrage anzeigen.

Wenn Sie Abfragen schreiben möchten, öffnen Sie entweder ein Flyout oder die Seite Log-Explorer. Mit beiden Optionen können Sie Abfragen schreiben und ausführen sowie den Bereich ändern. Im Flyout bleibt jedoch der aktuelle Kontext erhalten und Sie können die Ergebnisse Ihrer Exploration in einem benutzerdefinierten Dashboard speichern:

  • Klicken Sie auf  Daten analysieren, um ein Flyout zu öffnen.

    Wenn Sie die explorative Analyse abgeschlossen haben, klicken Sie auf Abbrechen, um das Flyout zu schließen und die Änderungen zu verwerfen. Wenn Sie Ihre Änderungen in einem benutzerdefinierten Dashboard speichern möchten, klicken Sie auf Im Dashboard speichern und füllen Sie das Dialogfeld aus. Sie können Ihre Änderungen nicht im Dashboard speichern, das Sie gerade angesehen haben, als Sie das Flyout geöffnet haben.

    Im Flyout werden nicht die Filter aufgeführt, die über die Schaltfläche Abfrage anzeigen angezeigt werden. Diese Filter werden auf Dashboard-Ebene angewendet und können nicht entfernt werden.

  • Klicken Sie auf Im Log-Explorer ansehen, um die Seite Log-Explorer in einem neuen Browsertab zu öffnen.

    Die Abfrage ist vorkonfiguriert, um Logeinträge anzuzeigen, die mit bestimmten Anwendungs-Labels übereinstimmen und sich im vom Dashboard angegebenen Zeitraum befinden. Wenn Sie den Browsertab schließen, werden Ihre Änderungen verworfen.

Weitere Informationen zum Prüfen Ihrer Logs finden Sie in den folgenden Dokumenten:

Messwertdaten analysieren

In den Diagrammen und Tabellen auf Ihrem Dashboard werden wichtige Signale und andere Messwertdaten angezeigt, die für die von Ihrer Anwendung, Ihrem Dienst oder Ihrer Arbeitslast verwendeten Ressourcen relevant sind. Die angezeigten Daten können in einem beliebigen Projekt gespeichert werden, das im Messwertbereich Ihres App Hub-Hostprojekts oder ‑Verwaltungsprojekts aufgeführt ist.

Diagrammkonfiguration ansehen

Wenn Sie Details wie den Messwerttyp und die Aggregationsoptionen für ein Diagramm mit Messwertdaten aufrufen möchten, klicken Sie in der Symbolleiste des Diagramms oder der Tabelle auf  Informationen.

Daten auswerten

Wenn Sie ein Diagramm oder eine Tabelle genauer untersuchen möchten, öffnen Sie entweder ein Flyout oder die Seite Metrics Explorer. Mit beiden Optionen können Sie verschiedene Diagrammeinstellungen ausprobieren und die Ergebnisse in einem benutzerdefinierten Dashboard speichern. Im Flyout bleibt jedoch der aktuelle Kontext erhalten:

  • Klicken Sie auf  Daten analysieren, um ein Flyout zu öffnen.

    Wenn Sie die explorative Analyse abgeschlossen haben, klicken Sie auf Abbrechen, um das Flyout zu schließen und die Änderungen zu verwerfen. Wenn Sie Ihre Änderungen in einem benutzerdefinierten Dashboard speichern möchten, klicken Sie auf Im Dashboard speichern und füllen Sie das Dialogfeld aus. Sie können Ihre Änderungen nicht im Dashboard speichern, das Sie gerade angesehen haben, als Sie das Flyout geöffnet haben.

  • Wenn Sie das Diagramm oder die Tabelle im Metrics Explorer ansehen möchten, klicken Sie in der Symbolleiste auf  Mehr und wählen Sie dann Im Metrics Explorer ansehen aus.

    Sie haben jetzt ein temporäres Diagramm, das Sie ändern und untersuchen können. Sie können beispielsweise die Zusammenfassungsoptionen oder den Anzeigestil ändern. Wenn Sie das Diagramm in einem benutzerdefinierten Dashboard speichern möchten, klicken Sie auf Im Dashboard speichern und füllen Sie das Dialogfeld aus.

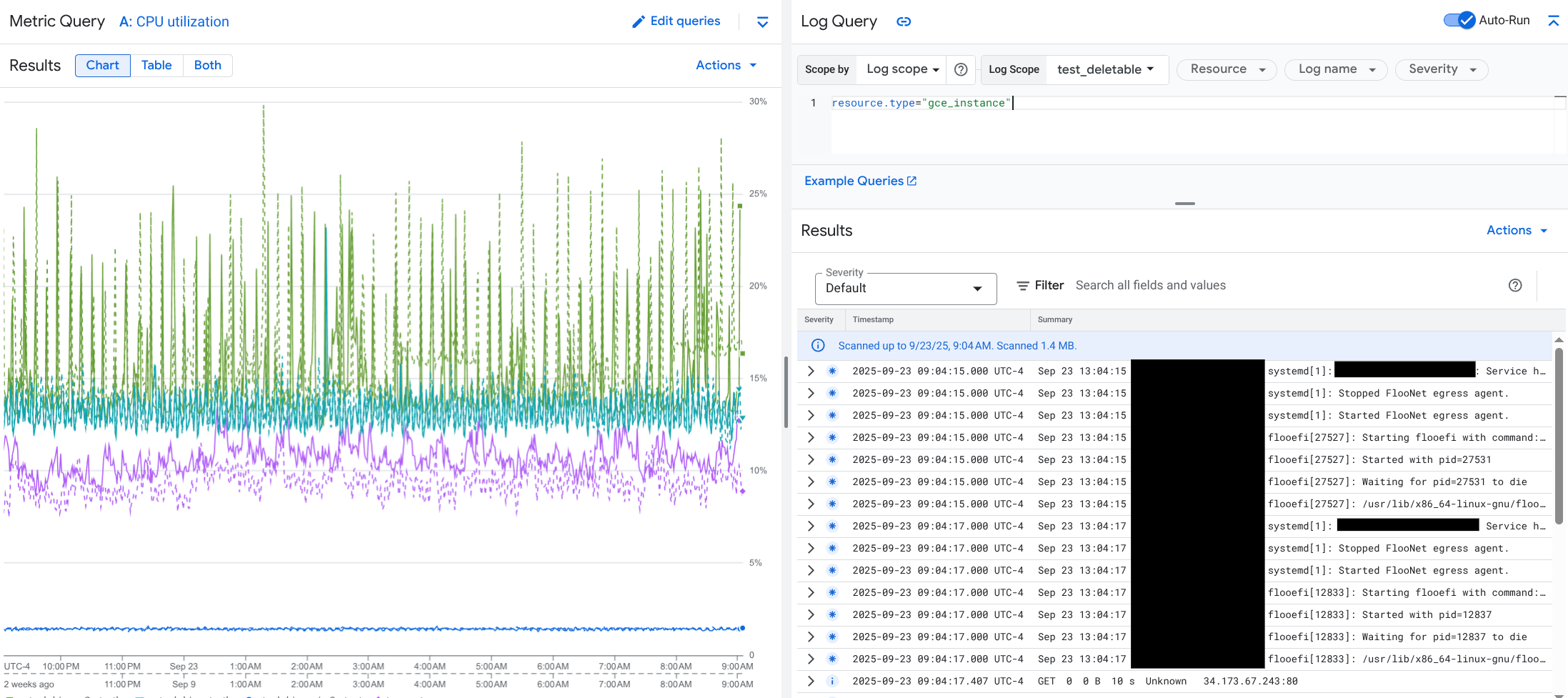

Messwert- und Logdaten korrelieren

Wenn Sie sich ein Diagramm ansehen, möchten Sie möglicherweise Protokolldaten untersuchen, die für dieselbe Ressource wie die dargestellten Messwertdaten geschrieben wurden. Wenn Sie beispielsweise in einem Diagramm einen Anstieg oder Rückgang sehen, können Sie sich die Logeinträge ansehen, um zusätzliche Informationen zum System zu erhalten.

Eine Möglichkeit, Ihre Messwert- und Logdaten zu korrelieren, besteht darin, mit den Diagrammoptionen ein Flyout zu öffnen, in dem sowohl das Diagramm als auch die ausgewählten Logeinträge angezeigt werden. Anschließend können Sie die Symbolleisten und Menüs im Flyout verwenden, um Ihre Messwert- und Logdaten zu analysieren. Sie können beispielsweise Filter zur Messwertabfrage hinzufügen, die Logging-Abfrage ändern oder Logeinträge maximieren und untersuchen.

Der folgende Screenshot zeigt das Flyout:

Beispiel für die Korrelation von Messwerten und Logs

Im Flyout werden nicht alle Logeinträge angezeigt, die mit der Zeitbereichsauswahl des Dashboards übereinstimmen. Stattdessen wird eine Logging-Abfrage erstellt, die auf der Messwertabfrage basiert. Die Protokollierungsabfrage enthält alle anwendbaren Variablen, aber keine Filter auf Dashboard-Ebene.

Messwert- und Logdaten ansehen

Sie können Messwert- und Logdaten in Beziehung setzen, wenn in einem Diagramm ein beliebiger Messwerttyp außer einem logbasierten Messwert oder einem Prometheus-Messwert angezeigt wird. Wenn in einem Diagramm ein logbasierter Messwert oder ein Prometheus-Messwert angezeigt wird oder wenn keine Messwertdaten angezeigt werden, können Sie Messwert- und Logdaten nicht in Beziehung setzen.

Gehen Sie so vor, um das Flyout mit Messwert- und Logdaten zu öffnen:

  • Wenn Sie Logdaten nur nach dem Ressourcentyp und den entsprechenden Variablen filtern möchten, klicken Sie in der Diagrammsymbolleiste auf  Weitere Diagrammoptionen und wählen Sie dann Zugehörige Logs untersuchen aus.

  • Wenn Sie Logeinträge anzeigen möchten, die mit einer bestimmten Zeitreihe korrelieren, wählen Sie im Diagramm mit dem Mauszeiger einen Punkt in der Zeitreihe aus. Klicken Sie dann im Kurzinfo-Fenster auf Zugehörige Logs untersuchen.

    In diesem Modus wird die Zeitachse im Flyout so angepasst, dass sie fünf Minuten vor und nach dem Zeitstempel des ausgewählten Punkts liegt.

Wenn in Ihrem Diagramm die Option Zugehörige Logs untersuchen nicht angezeigt wird, wird die Korrelation von Messwerten und Logs nicht unterstützt.

Änderungen speichern

Sie können das im Flyout angezeigte Diagramm oder den Logbereich, einschließlich aller Änderungen, die Sie vornehmen, in einem benutzerdefinierten Dashboard speichern. Wenn Sie das Diagramm in dem Dashboard speichern, aus dem Sie das Flyout geöffnet haben, wird ein neues Diagramm im Dashboard erstellt.

Wenn Sie das Diagramm oder den Bereich „Logs“ in einem benutzerdefinierten Dashboard speichern möchten, öffnen Sie das Menü Aktionen des Widgets, wählen Sie Im Dashboard speichern aus und füllen Sie das Dialogfeld aus. Sie können ein vorhandenes benutzerdefiniertes Dashboard auswählen oder ein Dashboard erstellen und das Widget dann speichern.

Flyout schließen

Wenn Sie das Flyout schließen möchten, klicken Sie in der Symbolleiste auf Abbrechen.

Benachrichtigungen ansehen

Im Abschnitt Benachrichtigungen eines Dashboards werden offene Benachrichtigungen für Benachrichtigungsrichtlinien aufgeführt, die mit Ihrer Anwendung verknüpft sind. Wenn Sie ein Dashboard für einen Dienst oder eine Arbeitslast aufrufen, werden in diesem Bereich Benachrichtigungen für diesen Dienst oder diese Arbeitslast angezeigt.

So erhalten Sie weitere Informationen zu Ihren Benachrichtigungen und Benachrichtigungsrichtlinien:

  • Wenn Sie Details zur Benachrichtigungsrichtlinie aufrufen möchten, die die Benachrichtigung ausgelöst hat, klicken Sie auf den Namen der Richtlinie. Das Dashboard, das geöffnet wird, enthält detaillierte Informationen zur Benachrichtigungsrichtlinie, einschließlich eines Diagramms mit den überwachten Daten und den Labels.

  • Wenn Sie alle Benachrichtigungsrichtlinien aufrufen möchten, die mit der Anwendung verknüpft sind, klicken Sie in der Symbolleiste auf  Daten untersuchen. Ein Flyout mit allen Richtlinien wird geöffnet. Wenn Sie zum Dashboard zurückkehren möchten, klicken Sie auf Abbrechen.

Wenn Sie im Bereich Benachrichtigungen keine Einträge sehen, trifft einer der folgenden Punkte zu:

  • Es gibt keine offenen Benachrichtigungen.

    Wenn Sie geschlossene Benachrichtigungen und Benachrichtigungen, die außerhalb des Zeitbereichs des Dashboards geöffnet wurden, ansehen möchten, deaktivieren Sie in der Symbolleiste des Bereichs Benachrichtigungen die Option Nach Richtlinie gruppiert und aktivieren Sie dann Geschlossene Benachrichtigungen anzeigen.

    Wenn die Tabelle leer bleibt, haben Sie entweder keine zugehörigen Benachrichtigungsrichtlinien oder für keine der zugehörigen Richtlinien wurde eine Benachrichtigung gemeldet.

  • Keine der Benachrichtigungsrichtlinien, die in Ihrem App Hub-Hostprojekt oder -Verwaltungsprojekt gespeichert sind, ist mit einem Dienst oder einer Arbeitslast verknüpft. Fügen Sie der Benachrichtigungsrichtlinie Labels hinzu, um diese Zuordnung vorzunehmen. Weitere Informationen finden Sie unter Benachrichtigungsrichtlinie mit einem Dienst oder einer Arbeitslast verknüpfen.

Trace-Daten aufrufen

Im Bereich Traces eines Dashboards werden Informationen zu Spans aufgeführt, die von Ihren registrierten Diensten und Arbeitslasten generiert werden, wenn diese Spans anwendungsspezifische Ressourcenattribute enthalten. Die erforderlichen Ressourcenattribute sind verfügbar, wenn Sie Ihre Anwendung instrumentieren. Es werden nur Zeiträume angezeigt, die den Filtern auf Dashboardebene entsprechen.

Bei Tracedaten werden die Spans im Dashboard auf Anwendungsebene nach Name und nach Dienst- oder Arbeitslastname gruppiert. Anschließend werden die folgenden Informationen in Tabellenform angezeigt:

  • Span-Name.
  • Name des Dienstes oder der Arbeitslast.
  • Die Anzahl der Spans in der Gruppierung.
  • Das 50., 90. und 95. Latenzperzentil der Spannen in der Gruppierung.
  • Die Fehlerrate.

Wenn Sie weitere Informationen zu einer Gruppierung erhalten möchten, wählen Sie sie aus. Ein interaktives Flyout wird geöffnet:

Beispiel für das Trace-Flyout.

Das interaktive Flyout enthält Folgendes:

  • Einzelne Zeiträume in der Gruppe. Der erste Eintrag wird automatisch ausgewählt.

  • Informationen zum übergeordneten Trace für den ausgewählten Span. Diese Informationen umfassen Folgendes:

    • Statistische Informationen wie die Gesamtdauer.

    • Die Aufrufhierarchie, in der der Bereich im Kontext des Traces angezeigt wird. Wenn das GenAI-Symbol  mit einem Namen angezeigt wird, enthält der Span Ereignisse oder Attribute für generative KI.

      Standardmäßig wird die Aufrufhierarchie als Zeitachse angezeigt. Wenn Sie die Hierarchie als gerichteten azyklischen Graphen (Directed Acyclic Graph, DAG) ansehen möchten, wählen Sie in der Symbolleiste Diagramm aus.

      Die Aufrufhierarchie des Traces wird als gerichteter azyklischer Graph visualisiert.

    • Der Dienst oder die Arbeitslast, die mit jedem Aufruf verknüpft ist. Das Dienstsymbol  kennzeichnet in App Hub registrierte Dienste. Das Arbeitslastsymbol  kennzeichnet Arbeitslasten.

    • Latenz jedes Anrufs.

    • Der Erfolg jeder Aktion wird durch eine blaue oder rote Farbe angezeigt.

    • Eine Sammlung von Tabs, über die Sie Attribute, Logeinträge oder andere Informationen aufrufen können.

Da das Flyout interaktiv ist, können Sie einen anderen Zeitraum in der Zeitachse oder DAG-Ansicht auswählen, um ihn aufzurufen.

Sie können Ihre Trace-Spans auch auf der Seite Trace Explorer aufrufen. Klicken Sie dazu in der Symbolleiste des Bereichs Traces auf In Trace Explorer ansehen:

  • Anwendungsspezifische Filter werden automatisch angewendet.
  • Sie können Filter hinzufügen, entfernen oder ändern. Änderungen, die Sie vornehmen, werden jedoch verworfen, wenn Sie die Seite Trace Explorer schließen.

Weitere Informationen zum Analysieren von Trace-Daten finden Sie unter Traces finden und ansehen.

Fehlerbehebung

Informationen, die Ihnen helfen können, die angezeigten Daten zu verstehen oder zu ermitteln, warum in einem Dashboard keine Daten angezeigt werden, finden Sie unter Fehlerbehebung bei der Anwendungsüberwachung.

Nächste Schritte
