In diesem Dokument wird erläutert, wann Sie vordefinierte Dashboards verwenden und wann Sie Dashboards erstellen sollten. In diesem Dokument werden auch Techniken aufgeführt, mit denen Sie Dashboard-Designs vermeiden können, die zu Leistungsproblemen führen können.
Google Cloud-, Drittanbieter- oder benutzerdefinierte Dashboards auswählen
Cloud Monitoring installiert automatisch ein Dashboard, wenn Sie eine Ressource in einem Google Cloud -Projekt erstellen. Diese Dashboards enthalten Messwerte und allgemeine Informationen zu einem einzelnen Google Cloud Dienst. Wenn Sie Ihrem Google Cloud -Projekt beispielsweise Compute Engine-Instanzen hinzufügen, installiert Monitoring in IhremGoogle Cloud -Projekt ein Dashboard mit dem Namen VM-Instanzen. Sie können diese dienstspezifischen Dashboards nicht ändern oder kopieren. Sie können jedoch Diagramme aus diesen Dashboards in Ihre benutzerdefinierten Dashboards kopieren. Weitere Informationen finden Sie unter Dashboards Google Cloud aufrufen und anpassen.
Cloud Monitoring installiert automatisch ein Dashboard, wenn Sie eine unterstützte Drittanbieteranwendung konfigurieren und diese Anwendung Messwertdaten an Ihr Google Cloud -Projekt sendet. Diese Dashboards enthalten Messwerte und allgemeine Informationen zu einer einzelnen Drittanbieteranwendung. Eine Liste der unterstützten Drittanbieteranwendungen finden Sie auf der Seite Integrationen. Sie können diese Dashboards kopieren und die Kopie dann bearbeiten. Außerdem können Sie Diagramme in diesen Dashboards in benutzerdefinierte Dashboards kopieren. Weitere Informationen finden Sie unter Integrationen verwalten.
Benutzerdefinierte Dashboards sind Dashboards, die Sie erstellen, von einem Projekt in ein anderes kopieren, von einem freigegebenen Speicherort installieren oder Grafana-Dashboards in Cloud Monitoring importieren. Im Gegensatz zu Dashboards für Google Cloud -Dienste und für Ihre unterstützten Integrationen können Sie mit benutzerdefinierten Dashboards Daten aus verschiedenen Quellen im selben Kontext ansehen und analysieren. Sie können beispielsweise ein Dashboard erstellen, in dem Messwertdaten, Benachrichtigungsrichtlinien und Protokolldaten angezeigt werden.
Bei der Fehlerbehebung kann es hilfreich sein, dauerhafte Filter zu verwenden, die auf einige oder alle Elemente in einem benutzerdefinierten Dashboard angewendet werden. Möglicherweise möchten Sie auch ein Dashboard für andere Personen oder Gruppen in Ihrer Organisation freigeben.
Zum Erstellen benutzerdefinierter Dashboards können Sie die Google Cloud Console, die Google Cloud CLI oder die Cloud Monitoring API verwenden. Weitere Informationen finden Sie unter Dashboards erstellen und verwalten und Dashboards per API erstellen und verwalten.
Die richtigen Widgets für Ihr Dashboard auswählen
Überlegen Sie sich beim Erstellen eines benutzerdefinierten Dashboards, welche Art von Informationen Sie sehen möchten und wie diese Daten am besten dargestellt werden. Dashboards können nicht nur Messwertdaten anzeigen, sondern auch Benachrichtigungen und Diagramme für Benachrichtigungsrichtlinien, Logeinträge und beschreibenden Text. Wenn Sie Messwertdaten anzeigen, können Sie sich diese Daten für ein Zeitintervall ansehen oder nur die letzten Werte anzeigen lassen.
Jedes Dashboard enthält eine Zeitbereichsauswahl, die für alle Widgets gilt, für die kein eigener Zeitbereich angegeben ist. So können Sie den Zeitraum eines Diagramms anpassen, wenn Sie Daten über einen längeren oder kürzeren Zeitraum als für andere Dashboard-Widgets anzeigen möchten. Weitere Informationen finden Sie unter Zeitbereich für ein Diagramm festlegen.
Um die Fehlersuche zu erleichtern, sollten Sie Diagramme mit Tabellen kombinieren. Diagramme zeigen Daten über einen bestimmten Zeitraum an, sodass Sie das Verhalten in der Vergangenheit sehen und Anomalien erkennen können. Wenn Sie in einem Diagramm eine Anomalie erkennen, können Sie zur Tabellenansicht wechseln und die Tabelle sortieren und filtern, um Werte für bestimmte Zeitreihen zu finden. Sie können die Tabelle beispielsweise so ändern, dass nur Werte für eine bestimmte Festplatte oder für Instanzen in einer bestimmten Zone angezeigt werden.
Um die Verwaltung Ihrer Dashboardinhalte zu vereinfachen, können Sie zusammengehörige Diagramme und Tabellen in einer minimierbaren Gruppe platzieren. Gruppen können minimiert und maximiert werden. Außerdem können Sie verwalten, was sie als Sammlung enthalten.
In Indikatoren wird nur der letzte Wert angezeigt. Indikatoren sind nützlich, wenn Sie nicht benachrichtigt werden möchten, dass ein einzelner Wert außerhalb eines gewünschten Betriebsbereichs liegt, aber eine visuelle Darstellung wünschen. Die Hintergrundfarbe eines Indikators ändert sich je nachdem, wie der gemessene Wert im Vergleich zu den ausgewählten Grenzwerten abschneidet. Sie können eine Benachrichtigungsrichtlinie erstellen, damit Sie benachrichtigt werden, wenn alle über ein Zeitintervall aufgezeichneten Werte außerhalb des gewünschten Bereichs liegen.
Diagramme mit Daten im Zeitverlauf
Wenn Sie Zeitreihendaten über ein Zeitintervall hinweg ansehen möchten, fügen Sie Ihrem Dashboard einen der folgenden Typen hinzu:
- Liniendiagramm
- Gestapeltes Flächendiagramm
- Gestapeltes Balkendiagramm
- Heatmap-Diagramm

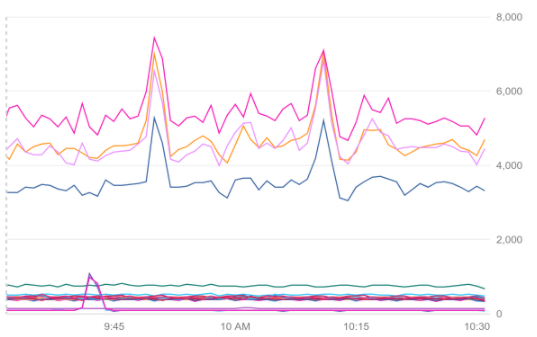

Der folgende Screenshot ist ein Beispiel für ein Liniendiagramm im Farbmodus:
Für die Darstellung der Zeitachse mit der höchstmöglichen Auflösung verwenden Sie ein Liniendiagramm oder ein gestapeltes Flächendiagramm. Wählen Sie ein gestapeltes Flächendiagramm aus, wenn Sie die Summe der Zeitreihen sowie den Beitrag jeder Zeitreihe zum Gesamtwert sehen möchten. Sie können diese Diagramme so konfigurieren, dass nur Ausreißer angezeigt werden, aktuelle Daten mit früheren Daten verglichen werden oder statistische Messwerte wie das „50. Perzentil“ angezeigt werden. Weitere Informationen finden Sie unter Diagramm-Anzeigeoptionen festlegen.
Verwenden Sie übereinander angeordnete Balkendiagramme, um Zeitachsen mit unregelmäßigen Stichproben anzuzeigen, z. B. Kontingentmesswerte. Legen Sie die Zeitachse für das Dashboard auf mindestens eine Woche fest. Beispiele für das Erstellen von Diagrammen für Kontingentmesswerte finden Sie unter Kontingentmesswerte grafisch darstellen lassen und überwachen.
Verwenden Sie Heatmap-Diagramme, um Messwerte mit Verteilungswerten anzuzeigen. In Heatmaps werden die Werte in der Verteilung durch Farben dargestellt. Sie können auch Perzentillinien oder Ausreißer anzeigen lassen. Weitere Informationen finden Sie unter Verteilungsmesswerte.
Diagramme mit den neuesten Daten
Wenn Sie die jeweils letzte Messung sehen möchten, fügen Sie Ihrem Dashboard eine Tabelle, ein Gauge oder eine Kurzübersicht hinzu. In Tabellen können mehrere Zeitreihen angezeigt werden. Außerdem lassen sich Zeilen sortieren und filtern. Tachometerdiagramme und Kurzübersichten sind hingegen Indikatoren, in denen eine einzelne Zeitreihe im Vergleich zu einem farbcodierten Grenzwert dargestellt wird. Ein rotes Messinstrument zeigt beispielsweise an, dass die letzte Messung im Gefahrenbereich liegt.
Der folgende Screenshot zeigt ein Beispiel für ein Messinstrument:
Probleme mit der Dashboard-Leistung vermeiden
Die Leistung eines Dashboards hängt von der Anzahl der Diagramme ab, die darin angezeigt werden, und von der Anzahl der Zeitachsen in jedem Diagramm. Wenn in einem Diagramm beispielsweise viele Zeitreihen dargestellt werden, kann es lange dauern, bis es geladen oder aktualisiert wird. Die Anzahl der Zeitachsen hängt zum Teil von der Struktur des Messwerttyps und des Typs der überwachten Ressource ab, die der Zeitachse zugeordnet sind. Jeder dieser Typen hat mehrere Labels. Die Messwertliste und die Liste der überwachten Ressourcen enthalten die Labels für jeden Messwert und Typ der überwachten Ressource.
Für jede eindeutige Kombination von Werten für die Gruppe von Labels gibt es eine einzelne Zeitachse. Die Anzahl der möglichen Kombinationen wird als Kardinalität bezeichnet. Weitere Informationen zu Labels, Werten und Kardinalität finden Sie unter Kardinalität.
Wenn beim Öffnen eines Dashboards oder bei der Anzeige von Messwertdaten Leistungsprobleme auftreten, können Sie die Probleme häufig mit einer der folgenden Methoden beheben:
- Unnötige Informationen durch Filtern entfernen
- Verwandte Informationen durch Gruppierung von Zeitachsen zusammenfassen
- Konzentrieren Sie sich auf ungewöhnliche Daten, indem Sie die Zeitreihen, die einer Abfrage entsprechen, sortieren und dann die Anzahl der dargestellten Zeitreihen begrenzen. Weitere Informationen finden Sie unter Ausreißer anzeigen.
- Verringern Sie die Anzahl der Labels oder den Bereich der möglichen Werte für ein Label in Ihren benutzerdefinierten Messwerten.
- Diagramme oder andere Widgets aus Dashboards entfernen
- Das Laden von Messwertdaten priorisieren, indem Sie Dashboard-Widgets gruppieren.
Kontingente und Limits
Informationen zu dashboardspezifischen Kontingenten und Limits finden Sie unter Limits für Diagramme.
