Diagramme mit dem Metrics Explorer erstellen

In diesem Dokument wird beschrieben, wie Sie Messwertdaten analysieren können, indem Sie ein temporäres Diagramm mit dem Metrics Explorer erstellen. Wenn Sie sich beispielsweise die CPU-Auslastung einer virtuellen Maschine (VM) ansehen möchten, lässt sich mit dem Metrics Explorer ein Diagramm mit den neuesten Daten erstellen. Wenn Sie dauerhafte Diagramme benötigen, können Sie mit Metrics Explorer ein Diagramm erstellen und in einem benutzerdefinierten Dashboard speichern. Alternativ können Sie ein benutzerdefiniertes Dashboard erstellen, in dem Diagramme, Logs, Vorfälle und andere Inhalte angezeigt werden können. Anschließend können Sie über die Dashboard-Oberfläche Diagramme hinzufügen. Informationen zu benutzerdefinierten Dashboards finden Sie unter Benutzerdefinierte Dashboards erstellen und verwalten.

Sie können einfache Diagramme erstellen, in denen nur ein Messwerttyp dargestellt wird, aber auch komplexe Diagramme mit mehreren Messwerttypen. Nachdem Sie ein Diagramm mit dem Metrics Explorer erstellt haben, können Sie es verwerfen, in einem benutzerdefinierten Dashboard speichern, seine Konfiguration speichern oder es freigeben.

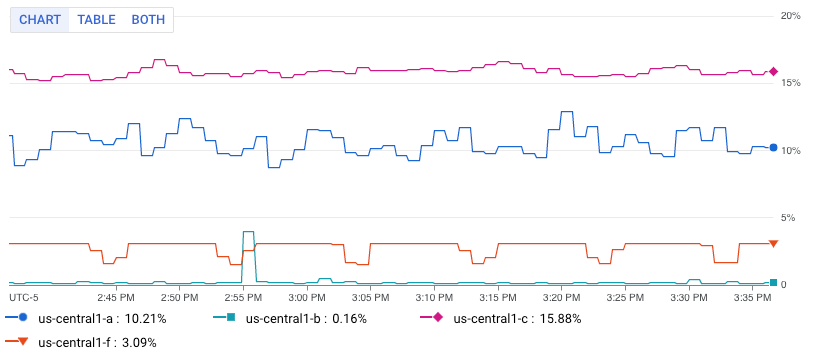

Der folgende Screenshot zeigt einen einzelnen Messwerttyp – die CPU-Auslastung einer VM-Instanz – auf der Seite Metrics Explorer:

Im Metrics Explorer dargestellte Werte.

Der vorherige Screenshot zeigt mehrere Linien. Jede Linie stellt die durchschnittliche CPU-Auslastung für alle VMs in einer bestimmten Zone dar.

Diese Funktion wird nur für Google Cloud -Projekte unterstützt. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

Diagramm mit einem einzelnen Messwerttyp erstellen

So konfigurieren Sie ein Diagramm zur Anzeige eines einzelnen Messwerts:

  1. Rufen Sie in der Google Cloud Console das auf der Seite des Metrics Explorer auf:

    Zu Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

  3. Geben Sie die Daten an, die im Diagramm angezeigt werden sollen. Sie können eine menügesteuerte Benutzeroberfläche oder PromQL verwenden oder einen Monitoring-Filter eingeben:

    1. Wählen Sie die Zeitreihendaten aus, die Sie anzeigen lassen möchten:

      1. Maximieren Sie im Element Messwert das Menü Messwert auswählen.

        Das Menü Messwert auswählen enthält Funktionen, mit denen Sie die verfügbaren Messwerttypen suchen können:

        • Verwenden Sie die Filterleiste, um einen bestimmten Messwerttyp zu finden. Wenn Sie beispielsweise util eingeben, werden im Menü nur Einträge angezeigt, die util enthalten. Einträge werden angezeigt, wenn sie einen Test des Typs „enthält“ (ohne Berücksichtigung der Groß-/Kleinschreibung) bestehen.
        • Wenn Sie alle Messwerttypen sehen möchten, auch jene ohne Daten, klicken Sie auf  Aktiv. Standardmäßig werden in den Menüs nur Messwerttypen mit Daten angezeigt.

        Sie haben beispielsweise folgende Möglichkeiten:

        1. Wählen Sie im Menü Aktive Ressourcen die Option VM-Instanz aus.
        2. Wählen Sie im Menü Aktive Messwertkategorien die Option uptime_check aus.
        3. Wählen Sie im Menü Aktive Messwerte die Option Anfragelatenz aus.
        4. Klicken Sie auf Übernehmen.
      2. Optional: Wenn Sie eine Teilmenge der anzuzeigenden Daten angeben möchten, wählen Sie im Element Filter die Option Filter hinzufügen aus und füllen Sie dann das Dialogfeld aus. Sie können beispielsweise Daten für eine Zone aufrufen, indem Sie einen Filter anwenden. Sie können mehrere Filter hinzufügen. Weitere Informationen finden Sie unter Diagrammdaten filtern.

      Weitere Informationen finden Sie unter Anzuzeigende Daten auswählen.

    2. Kombinieren Sie Zeitreihen und richten Sie sie aus:

      • Wenn Sie alle Zeitreihen anzeigen möchten, legen Sie im Element Aggregation das erste Menü auf Nicht aggregiert und das zweite Menü auf Keine fest.
      • So kombinieren Sie Zeitreihen im Element Aggregation:

        1. Maximieren Sie das erste Menü und wählen Sie eine Funktion aus.

          Das Diagramm wird aktualisiert und zeigt eine einzelne Zeitreihe an. Wenn Sie beispielsweise Durchschnitt auswählen, ist die angezeigte Zeitreihe der Durchschnitt aller Zeitreihen.

        2. Wenn Sie Zeitreihen mit denselben Labelwerten kombinieren möchten, maximieren Sie das zweite Menü und wählen Sie ein oder mehrere Labels aus.

          Das Diagramm wird aktualisiert und zeigt eine Zeitreihe für jede eindeutige Kombination von Labelwerten an. Wenn Sie beispielsweise Zeitreihen nach Zone anzeigen lassen möchten, legen Sie das zweite Menü auf Zone fest.

          Wenn das zweite Menü auf Keine festgelegt ist, wird im Diagramm eine Zeitreihe angezeigt.

      • Optional: Wenn Sie den Abstand zwischen Datenpunkten konfigurieren möchten, klicken Sie auf  Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und geben Sie einen Wert ein.

      Weitere Informationen zur Gruppierung und Ausrichtung finden Sie unter Legen Sie fest, wie Diagrammdaten angezeigt werden sollen.

    3. Optional: Wenn Sie nur die Zeitreihen mit den höchsten oder niedrigsten Werten anzeigen lassen möchten, verwenden Sie das Element Sortieren und begrenzen.

    PromQL

    1. Klicken Sie in der Symbolleiste des Bereichs zur Abfrageerstellung auf den Button  MQL oder  PromQL.
    2. Prüfen Sie, ob im Ein-/Aus-Button Sprache PromQL ausgewählt ist. Der Ein/Aus-Button für die Sprache befindet sich in der Symbolleiste, mit der Sie auch Ihre Abfrage formatieren können.

    3. Geben Sie eine Abfrage in den Abfrageeditor ein. Wenn Sie beispielsweise die durchschnittliche CPU-Auslastung der VM-Instanzen in Ihrem Google Cloud -Projekt darstellen möchten, verwenden Sie die folgende Abfrage:

      avg(compute_googleapis_com:instance_cpu_utilization)

      Weitere Informationen zur Verwendung von PromQL finden Sie unter PromQL in Cloud Monitoring.

    Monitoring-Filter

    1. Klicken Sie im Element Messwert auf  Hilfe und wählen Sie Direkter Filtermodus aus.

      Die Elemente Messwert und Filter werden gelöscht und es wird ein Element Filter erstellt, in das Sie Text eingeben können.

      Wenn Sie einen Ressourcentyp, Messwert oder Filter ausgewählt haben, bevor Sie zu Direkter Filtermodus gewechselt sind, werden diese Einstellungen im Feld des Elements Filter angezeigt.

    2. Geben Sie im Feld des Elements Filter einen Monitoring-Filter ein.

    3. Kombinieren Sie Zeitreihen und richten Sie sie aus:

      • Wenn Sie alle Zeitreihen anzeigen möchten, legen Sie im Element Aggregation das erste Menü auf Nicht aggregiert und das zweite Menü auf Keine fest.
      • So kombinieren Sie Zeitreihen im Element Aggregation:

        1. Maximieren Sie das erste Menü und wählen Sie eine Funktion aus.

          Das Diagramm wird aktualisiert und zeigt eine einzelne Zeitreihe an. Wenn Sie beispielsweise Durchschnitt auswählen, ist die angezeigte Zeitreihe der Durchschnitt aller Zeitreihen.

        2. Wenn Sie Zeitreihen mit denselben Labelwerten kombinieren möchten, maximieren Sie das zweite Menü und wählen Sie ein oder mehrere Labels aus.

          Das Diagramm wird aktualisiert und zeigt eine Zeitreihe für jede eindeutige Kombination von Labelwerten an. Wenn Sie beispielsweise Zeitreihen nach Zone anzeigen lassen möchten, legen Sie das zweite Menü auf Zone fest.

          Wenn das zweite Menü auf Keine festgelegt ist, wird im Diagramm eine Zeitreihe angezeigt.

      • Optional: Wenn Sie den Abstand zwischen Datenpunkten konfigurieren möchten, klicken Sie auf  Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und geben Sie einen Wert ein.

      Weitere Informationen zur Gruppierung und Ausrichtung finden Sie unter Legen Sie fest, wie Diagrammdaten angezeigt werden sollen.

  4. Aktualisieren Sie die Diagrammeinstellungen entsprechend dem ausgewählten Messwerttyp:

    • Verwenden Sie für Kontingentmesswerttypen die folgenden Einstellungen:
      • Legen Sie in der Symbolleiste für die Zeitsteuerung mindestens eine Woche fest. Für Kontingentmesswerte wird in der Regel eine Stichprobe pro Tag gemeldet.
      • Maximieren Sie im Bereich Anzeige das Menü Widget-Typ und wählen Sie dann Gestapeltes Balkendiagramm aus.
    • Achten Sie bei Messwerttypen mit dem Werttyp Verteilung darauf, dass das Menü Widget-Typ auf Heatmap-Diagramm eingestellt ist. Weitere Informationen finden Sie unter Verteilungsmesswerte.
    • Bei anderen Messwerttypen können Sie im Menü Widget-Typ festlegen, wie die Daten dargestellt werden. Im Menü Widget-Typ werden alle verfügbaren Widget-Typen aufgeführt. Einige Widgets sind jedoch möglicherweise nicht aktiviert. Angenommen, in einem Diagramm werden mehrere Zeitreihen dargestellt und jeder Messwert ist ein Double-Wert:
      • Die Widgets Liniendiagramm, Gestapeltes Balkendiagramm und Gestapeltes Flächendiagramm sind als Kompatibel aufgeführt. Sie können einen beliebigen dieser Typen auswählen.
      • Das Widget Heatmap ist deaktiviert, da in diesen Widgets nur Daten mit Verteilungswerten angezeigt werden können.

  5. Optional: Wenn Sie ändern möchten, wie die ausgewählten Daten in einem Diagramm oder einer Tabelle angezeigt werden, verwenden Sie die Optionen im Bereich Anzeige:

Diagramm mit mehreren Messwerttypen erstellen

Sie haben die Möglichkeit, Zeitreihen aus verschiedenen Messwerttypen im selben Diagramm darzustellen. Wenn Sie beispielsweise die Lese- und Schreiblast auf einer VM vergleichen möchten, konfigurieren Sie ein Diagramm, in dem die Anzahl der gelesenen und geschriebenen Byte angezeigt wird.

Wenn Sie mehrere Messwerte in einem Diagramm darstellen möchten, müssen Sie die menügesteuerte Benutzeroberfläche verwenden. Die anderen Schnittstellen unterstützen keine Diagramme mit mehreren Messwerten.

So lassen Sie mehrere Messwerte in einem Diagramm anzeigen:

  1. Rufen Sie in der Google Cloud Console das auf der Seite des Metrics Explorer auf:

    Zu Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

  3. Geben Sie die Daten an, die im Diagramm angezeigt werden sollen.

    1. Wählen Sie im Element Messwert den ersten Messwerttyp aus, dessen Daten Sie sehen möchten. Informationen zu diesen Schritten finden Sie unter Einen einzelnen Messwerttyp in einem Diagramm darstellen.

      Die Abfrage für diese Auswahl hat die Kennung A.

    2. Gehen Sie für jeden zusätzlichen Messwerttyp so vor:

      1. Wählen Sie Abfrage hinzufügen aus. Eine neue Abfrage wird hinzugefügt. Es könnte z. B. eine Abfrage mit dem Label B sein.
      2. Wählen Sie für die neue Abfrage im Element Messwert einen Ressourcentyp und einen Messwerttyp aus. Sie können auch Filter hinzufügen, Zeitreihen kombinieren sowie angezeigten Zeitreihen sortieren und die Anzahl begrenzen.

      Der folgende Screenshot zeigt die Darstellung im Metrics Explorer, wenn im Diagramm zwei Messwerttypen dargestellt werden:

      Beispiel für den Metrics Explorer mit zwei Messwerttypen

    3. Optional: Maximieren Sie im Bereich Anzeige das Menü Y-Achse und konfigurieren Sie, welche Y-Achse für die einzelnen Messwerttypen verwendet wird.

    PromQL

    Nicht unterstützt

    Monitoring-Filter

    Nicht unterstützt.

Verhältnis von Messwerten darstellen

Es kann hilfreich sein, die Anzahl der gemeldeten Fehler im Blick zu behalten. Wahrscheinlicher ist jedoch, dass Sie die Fehlerrate im Blick behalten müssen. Sie möchten also wissen, wie viele Fehler im Verhältnis zur Gesamtzahl der Antworten aufgetreten sind. Um diese Anforderung zu erfüllen, können Sie ein Diagramm so konfigurieren, dass das Verhältnis von zwei Messwerten angezeigt wird. Referenzen zu Beispielen und Informationen zu Anomalien, die beim Erstellen von Diagrammen für Messwertverhältnisse auftreten können, finden Sie unter Verhältnisse von Messwerten.

So stellen Sie ein Verhältnis von Messwerten in einem Diagramm dar:

  1. Rufen Sie in der Google Cloud Console das auf der Seite des Metrics Explorer auf:

    Zu Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

  3. Geben Sie die Daten an, die im Diagramm angezeigt werden sollen:

    1. Zähler konfigurieren:
      1. Wählen Sie im Element Messwert über die Menüs einen Ressourcentyp und einen Messwerttyp aus. Informationen zu diesen Schritten finden Sie unter Einen einzelnen Messwerttyp in einem Diagramm darstellen.
      2. Aktualisieren Sie die Aggregationsfelder. Standardmäßig werden alle Zeitreihen gemittelt.
      3. Optional: Aktualisieren Sie die feste Zeitspanne, innerhalb derer Punkte in einer Zeitreihe kombiniert werden. Wenn Sie dieses Feld ändern möchten, klicken Sie auf  Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und füllen Sie das Dialogfeld aus.
    2. Wählen Sie Abfrage hinzufügen aus und konfigurieren Sie den Nenner:
      1. Wählen Sie für die neue Abfrage im Element Messwert einen Ressourcentyp und einen Messwerttyp aus.

        Wählen Sie einen Messwerttyp aus, dessen Messwertart mit dem Zähler übereinstimmt. Wenn der Zählermesswert beispielsweise ein GAUGE-Messwert ist, wählen Sie einen GAUGE-Messwert für den Nenner aus.

      2. Aktualisieren Sie die Aggregationsfelder.

        Wir empfehlen, dass die Labels für den Nenner-Messwerttyp mit den für den Zähler-Messwerttyp festgelegten Werten übereinstimmen. Sie können beispielsweise das Label zone für Zähler und Nenner auswählen.

        Sie müssen nicht dieselben Labels für beide Messwerttypen verwenden. Sie können aber nur Labels auswählen, die für beide Messwerttypen verfügbar sind.

      3. Klicken Sie auf  Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und achten Sie darauf, dass dieses Feld auf den Wert festgelegt ist, der für den Zähler verwendet wird.

    3. Wählen Sie in der Symbolleiste des Abfragebereichs die Option Verhältnisabfrage erstellen aus und füllen Sie das Dialogfeld aus.

      Nachdem Sie das Verhältnis erstellt haben, werden drei Abfragen angezeigt:

      • A/B-Verhältnis gibt die Verhältnisabfrage an.
      • A gibt die Abfrage für den Zähler an.
      • B gibt die Abfrage für den Nenner an.

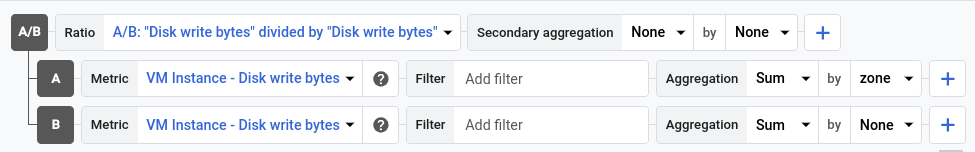

      Das folgende Beispiel veranschaulicht ein Verhältnis, das die Summe der pro Zone auf das Laufwerk geschriebenen Bytes mit der Gesamtzahl der auf das Laufwerk geschriebenen Bytes vergleicht:

      Beispiel für ein Verhältnis von Messwerten

    4. Optional: Wenn Sie die Messwerte für Zähler und Nenner tauschen möchten, maximieren Sie das Menü im Element Verhältnis und treffen Sie eine Auswahl.

    PromQL

    1. Klicken Sie in der Symbolleiste des Bereichs zur Abfrageerstellung auf den Button  MQL oder  PromQL.
    2. Prüfen Sie, ob im Ein-/Aus-Button Sprache PromQL ausgewählt ist. Der Ein/Aus-Button für die Sprache befindet sich in der Symbolleiste, mit der Sie auch Ihre Abfrage formatieren können.

    3. Geben Sie eine Abfrage in den Abfrageeditor ein. Wenn Sie beispielsweise das Verhältnis der durchschnittlichen Latenz Ihres Messwerts my_summary_latency_seconds darstellen möchten, verwenden Sie die folgende Abfrage:

      sum without (instance)(rate(my_summary_latency_seconds_sum[5m])) /
sum without (instance)(rate(my_summary_latency_seconds_count[5m]))

      Weitere Informationen zur Verwendung von PromQL finden Sie unter PromQL für Cloud Monitoring.

    Monitoring-Filter

    Nicht unterstützt.

Diagramm zur späteren Verwendung speichern

Mit dem Metrics Explorer können Sie ein Diagramm erstellen, mit dem Sie einen Messwert untersuchen können. Die mit diesem Tool erstellten Diagramme sind jedoch nicht dauerhaft. Wenn Sie die Seite „Metrics Explorer“ verlassen, wird das Diagramm verworfen.

Wenn Sie ein mit dem Metrics Explorer konfiguriertes Diagramm zur späteren Verwendung speichern möchten, fügen Sie es einem benutzerdefinierten Dashboard hinzu oder speichern Sie die URL des Diagramms:

  • So fügen Sie das Diagramm einem benutzerdefinierten Dashboard hinzu:

    • Wenn Sie Ihre benutzerdefinierten Dashboards mit der Google Cloud Console verwalten, wählen Sie in der Symbolleiste von Metrics Explorer die Option Diagramm speichern aus und vervollständigen Sie das Dialogfeld. Sie können das Diagramm in einem vorhandenen benutzerdefinierten Dashboard speichern oder ein Dashboard erstellen.

    • Wenn Sie Ihre benutzerdefinierten Dashboards mit der Cloud Monitoring API verwalten, aktualisieren Sie die JSON-Datei, in der das Dashboard und sein Inhalt definiert sind. Klicken Sie in der Diagrammsymbolleiste auf  JSON-Editor, um auf die JSON-Darstellung zuzugreifen.

      Ausführliche Informationen zur Verwendung der API zum Verwalten benutzerdefinierter Dashboards finden Sie unter Dashboards mithilfe der API erstellen und verwalten.

  • Wenn Sie die Diagrammkonfiguration speichern möchten, speichern Sie die Diagramm-URL. Da die Diagrammkonfiguration in der Diagramm-URL codiert ist, wird das von Ihnen konfigurierte Diagramm angezeigt, wenn Sie diese URL in einen Browser einfügen.

    Klicken Sie zum Abrufen der Diagramm-URL in der Symbolleiste des Diagramms auf  Link.

Diagrammkonfiguration speichern

Wenn Sie benutzerdefinierte Dashboards mit der Cloud Monitoring API verwalten, können Sie den Metrics Explorer verwenden, um die Daten zu erstellen, die Sie der API zur Verfügung stellen:

  • Um die JSON-Darstellung für ein Diagramm zu generieren, das Sie einem Dashboard hinzufügen möchten, konfigurieren Sie das Diagramm mit dem Metrics Explorer. Anschließend können Sie mit den Optionen im Metrics Explorer die JSON-Darstellung des Diagramms aufrufen und kopieren.

  • Um die Syntax eines Monitoring-Filters zu bestimmen, der mit der Cloud Monitoring API verwendet wird, konfigurieren Sie das Diagramm mithilfe der menübasierten Oberfläche des Metrics Explorer. Nachdem Sie den Messwert und die Filter ausgewählt haben, wechseln Sie zum direkten Filtermodus, um den entsprechenden Monitoring-Filter aufzurufen.

Im Diagramm angezeigte Daten speichern

Wenn Sie die im Diagramm angezeigten Daten auf Ihrem lokalen System speichern möchten, klicken Sie auf CSV herunterladen.
