Diagramme mit dem Metrics Explorer erstellen

Mit dem Metrics Explorer können Sie temporäre Diagramme erstellen, um die von Ihrem Google Cloud -Projekt erfassten Messwertdaten schnell zu visualisieren und zu analysieren, z. B. die CPU-Auslastung einer virtuellen Maschine (VM), ohne ein Dashboard einzurichten. Sie können einen einzelnen Messwerttyp in einem Diagramm darstellen, mehrere Messwerte vergleichen oder vorhandene Dashboard-Diagramme im Metrics Explorer öffnen, um verschiedene Abfrage- und Anzeigeeinstellungen zu testen. Wenn Sie ein Diagramm erstellen, das Sie behalten möchten, können Sie es freigeben oder in einem benutzerdefinierten Dashboard speichern.

Hinweis

Bitten Sie Ihren Administrator, Ihnen die IAM-Rolle Monitoring-Betrachter (roles/monitoring.viewer) für Ihr Projekt zuzuweisen, um die Berechtigungen zu erhalten, die Sie zum Erstellen von Diagrammen mit dem Metrics Explorer benötigen. Weitere Informationen zum Zuweisen von Rollen finden Sie unter Zugriff auf Projekte, Ordner und Organisationen verwalten.

Sie können die erforderlichen Berechtigungen auch über benutzerdefinierte Rollen oder andere vordefinierte Rollen erhalten.

Diagramm mit einem einzelnen Messwerttyp erstellen

Wenn Sie ein Diagramm erstellen, wird standardmäßig ein Liniendiagramm als Darstellungsstil festgelegt. Diese Art von Diagramm eignet sich für die meisten Messwertdaten. Sie können den Diagrammstil im Menü Widgettyp ändern. Das folgende Beispiel zeigt ein Diagramm für einen einzelnen Messwerttyp:

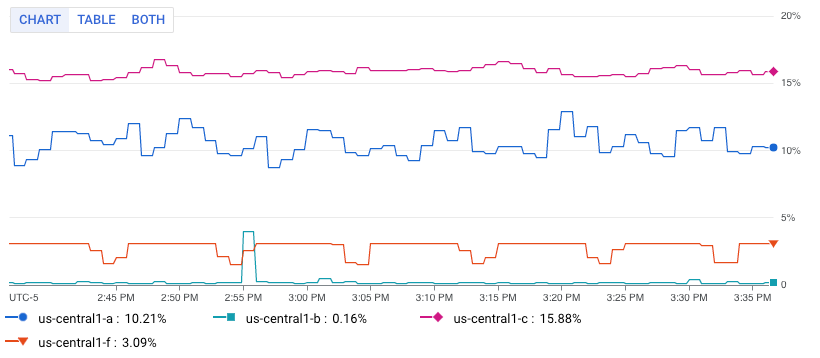

Diagramm mit einem einzelnen Messwerttyp, der CPU-Auslastung, im Metrics Explorer.

Auf dem Bild sind mehrere Linien zu sehen. Jede Linie zeigt die durchschnittliche CPU-Auslastung für alle VMs in einer bestimmten Zone an.

So konfigurieren Sie ein Diagramm, um einen einzelnen Messwert anzuzeigen:

  1. Rufen Sie in der Google Cloud Console das auf der Seite des Metrics Explorer auf:

    Zu Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

  3. Geben Sie die Daten an, die im Diagramm angezeigt werden sollen. Sie können eine menügesteuerte Benutzeroberfläche oder PromQL verwenden oder einen Monitoring-Filter eingeben:

    1. Wählen Sie die Zeitreihendaten aus, die Sie anzeigen lassen möchten:

      1. Maximieren Sie im Element Messwert das Menü Messwert auswählen.

        Das Menü Messwert auswählen enthält Funktionen, mit denen Sie die verfügbaren Messwerttypen suchen können:

        • Verwenden Sie die Filterleiste, um einen bestimmten Messwerttyp zu finden. Wenn Sie beispielsweise util eingeben, werden im Menü nur Einträge angezeigt, die util enthalten. Einträge werden angezeigt, wenn sie einen Test des Typs „enthält“ (ohne Berücksichtigung der Groß-/Kleinschreibung) bestehen.
        • Wenn Sie alle Messwerttypen sehen möchten, auch jene ohne Daten, klicken Sie auf  Aktiv. Standardmäßig werden in den Menüs nur Messwerttypen mit Daten angezeigt.

        Sie haben beispielsweise folgende Möglichkeiten:

        1. Wählen Sie im Menü Aktive Ressourcen die Option VM-Instanz aus.
        2. Wählen Sie im Menü Aktive Messwertkategorien die Option uptime_check aus.
        3. Wählen Sie im Menü Aktive Messwerte die Option Anfragelatenz aus.
        4. Klicken Sie auf Übernehmen.
      2. Optional: Wenn Sie eine Teilmenge der anzuzeigenden Daten angeben möchten, wählen Sie im Element Filter die Option Filter hinzufügen aus und füllen Sie dann das Dialogfeld aus. Sie können beispielsweise Daten für eine Zone aufrufen, indem Sie einen Filter anwenden. Sie können mehrere Filter hinzufügen. Weitere Informationen finden Sie unter Diagrammdaten filtern.

      Weitere Informationen finden Sie unter Anzuzeigende Daten auswählen.

    2. Kombinieren Sie Zeitreihen und richten Sie sie aus:

      • Wenn Sie alle Zeitreihen anzeigen möchten, legen Sie im Element Aggregation das erste Menü auf Nicht aggregiert und das zweite Menü auf Keine fest.
      • So kombinieren Sie Zeitreihen im Element Aggregation:

        1. Maximieren Sie das erste Menü und wählen Sie eine Funktion aus.

          Das Diagramm wird aktualisiert und zeigt eine einzelne Zeitreihe an. Wenn Sie beispielsweise Durchschnitt auswählen, ist die angezeigte Zeitreihe der Durchschnitt aller Zeitreihen.

        2. Wenn Sie Zeitreihen mit denselben Labelwerten kombinieren möchten, maximieren Sie das zweite Menü und wählen Sie ein oder mehrere Labels aus.

          Das Diagramm wird aktualisiert und zeigt eine Zeitreihe für jede eindeutige Kombination von Labelwerten an. Wenn Sie beispielsweise Zeitreihen nach Zone anzeigen lassen möchten, legen Sie das zweite Menü auf Zone fest.

          Wenn das zweite Menü auf Keine festgelegt ist, wird im Diagramm eine Zeitreihe angezeigt.

      • Optional: Wenn Sie den Abstand zwischen Datenpunkten konfigurieren möchten, klicken Sie auf  Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und geben Sie einen Wert ein.

      Weitere Informationen zur Gruppierung und Ausrichtung finden Sie unter Legen Sie fest, wie Diagrammdaten angezeigt werden sollen.

    3. Optional: Wenn Sie nur die Zeitreihen mit den höchsten oder niedrigsten Werten anzeigen lassen möchten, verwenden Sie das Element Sortieren und begrenzen.

    PromQL

    1. Klicken Sie in der Symbolleiste des Bereichs „Query Builder“ auf den Button  PromQL.

    2. Geben Sie eine Abfrage in den Abfrageeditor ein. Wenn Sie beispielsweise die durchschnittliche CPU-Auslastung der VM-Instanzen in Ihrem Google Cloud -Projekt darstellen möchten, verwenden Sie die folgende Abfrage:

      avg(compute_googleapis_com:instance_cpu_utilization)

      Weitere Informationen zur Verwendung von PromQL finden Sie unter PromQL in Cloud Monitoring.

    Monitoring-Filter

    1. Klicken Sie im Element Messwert auf  Hilfe und wählen Sie Direkter Filtermodus aus.

      Die Elemente Messwert und Filter werden gelöscht und es wird ein Element Filter erstellt, in das Sie Text eingeben können.

      Wenn Sie einen Ressourcentyp, Messwert oder Filter ausgewählt haben, bevor Sie zu Direkter Filtermodus gewechselt sind, werden diese Einstellungen im Feld des Elements Filter angezeigt.

    2. Geben Sie im Feld des Elements Filter einen Monitoring-Filter ein.

    3. Kombinieren Sie Zeitreihen und richten Sie sie aus:

      • Wenn Sie alle Zeitreihen anzeigen möchten, legen Sie im Element Aggregation das erste Menü auf Nicht aggregiert und das zweite Menü auf Keine fest.
      • So kombinieren Sie Zeitreihen im Element Aggregation:

        1. Maximieren Sie das erste Menü und wählen Sie eine Funktion aus.

          Das Diagramm wird aktualisiert und zeigt eine einzelne Zeitreihe an. Wenn Sie beispielsweise Durchschnitt auswählen, ist die angezeigte Zeitreihe der Durchschnitt aller Zeitreihen.

        2. Wenn Sie Zeitreihen mit denselben Labelwerten kombinieren möchten, maximieren Sie das zweite Menü und wählen Sie ein oder mehrere Labels aus.

          Das Diagramm wird aktualisiert und zeigt eine Zeitreihe für jede eindeutige Kombination von Labelwerten an. Wenn Sie beispielsweise Zeitreihen nach Zone anzeigen lassen möchten, legen Sie das zweite Menü auf Zone fest.

          Wenn das zweite Menü auf Keine festgelegt ist, wird im Diagramm eine Zeitreihe angezeigt.

      • Optional: Wenn Sie den Abstand zwischen Datenpunkten konfigurieren möchten, klicken Sie auf Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und geben Sie einen Wert ein.

      Weitere Informationen zur Gruppierung und Ausrichtung finden Sie unter Legen Sie fest, wie Diagrammdaten angezeigt werden sollen.

Erweiterte Konfigurationsoptionen

In diesem Abschnitt werden die Optionen beschrieben, die Ihnen zum Anpassen Ihres Widgets zur Verfügung stehen:

Diagramm nach Labels aufschlüsseln

Standardmäßig wird im Metrics Explorer ein Diagramm mit den von Ihnen ausgewählten Messwertdaten angezeigt. Wenn Sie ein Problem untersuchen, können Sie mit der Aufschlüsselungsfunktion feststellen, ob bestimmte Ressourcentypen oder Standorte die Ursache sind.

Wenn Sie den ausgewählten Messwerttyp nach Labels aufgeschlüsselt anzeigen möchten, wählen Sie Aufschlüsselung anzeigen aus.

Weitere Informationen zu dieser Funktion finden Sie unter Diagramm nach Labels aufschlüsseln.

Visualisierung ändern

Standardmäßig werden die ausgewählten Messwertdaten im Metrics Explorer als Liniendiagramm dargestellt. Diese Art von Diagramm ist für die meisten, aber nicht für alle Messwerttypen geeignet.

Aktualisieren Sie die Diagrammeinstellungen basierend auf dem ausgewählten Messwerttyp:

  • Verwenden Sie für Kontingentmesswerttypen die folgenden Einstellungen:
    • Legen Sie in der Symbolleiste als Zeitraum mindestens eine Woche fest. Kontingentmesswerte melden in der Regel eine Stichprobe pro Tag.
    • Maximieren Sie im Bereich Anzeige das Menü Widget-Typ und wählen Sie Gestapeltes Balkendiagramm aus.
  • Achten Sie bei Messwerttypen mit dem Werttyp Verteilung darauf, dass im Menü Widget-Typ die Option Heatmap-Diagramm ausgewählt ist. Weitere Informationen finden Sie unter Verteilungsmesswerte.
  • Verwenden Sie für andere Messwerttypen das Menü Widget-Typ, um festzulegen, wie die Daten angezeigt werden. Im Menü Widget-Typ werden alle verfügbaren Widget-Typen aufgeführt. Einige Widgets sind jedoch möglicherweise nicht aktiviert. Angenommen, ein Diagramm zeigt mehrere Zeitreihen an und jeder Messwert ist ein Double-Wert:
    • Die Widgets Liniendiagramm, Gestapeltes Balkendiagramm und Gestapeltes Flächendiagramm sind als Kompatibel aufgeführt. Sie können einen beliebigen dieser Typen auswählen.
    • Das Widget Heatmap ist deaktiviert, da in diesen Widgets nur Daten mit Verteilungswerten angezeigt werden können.

Darstellung des Diagramms ändern

Standardmäßig werden Zeitreihen im Metrics Explorer im Farbmodus angezeigt. Jeder Zeitreihe wird eine eindeutige Farbe zugewiesen und der Hintergrund ist weiß. Sie können diese Darstellung jedoch ändern.

Optional: Wenn Sie ändern möchten, wie die ausgewählten Daten in einem Diagramm oder einer Tabelle angezeigt werden, verwenden Sie die Optionen im Bereich Anzeige:

Diagramm mit mehreren Messwerttypen erstellen

Diese Funktion ist nur verfügbar, wenn Sie die menügesteuerte Oberfläche verwenden. Sie ist nicht verfügbar, wenn Sie PromQL oder Monitoring-Filter verwenden.

Sie haben die Möglichkeit, Zeitreihen verschiedener Messwerttypen im selben Diagramm darzustellen. Wenn Sie beispielsweise die Lese- und Schreiblasten auf einer VM vergleichen möchten, konfigurieren Sie ein Diagramm so, dass die Anzahl der gelesenen und geschriebenen Bytes angezeigt wird.

Wenn Sie mehrere Messwerte in einem Diagramm darstellen möchten, müssen Sie die menügesteuerte Schnittstelle verwenden. Die anderen Schnittstellen unterstützen keine Diagramme mit mehreren Messwerten.

So stellen Sie mehrere Messwerte in einem Diagramm dar:

  1. Rufen Sie in der Google Cloud Console das auf der Seite des Metrics Explorer auf:

    Zu Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

  3. Geben Sie die Daten an, die im Diagramm angezeigt werden sollen.

    1. Wählen Sie im Element Messwert den ersten Messwerttyp aus, dessen Daten Sie sehen möchten. Informationen zu diesen Schritten finden Sie unter Einzelnen Messwerttyp in einem Diagramm darstellen.

      Die Abfrage für diese Auswahl hat die Kennung A.

    2. Führen Sie für jeden zusätzlichen Messwerttyp die folgenden Schritte aus:

      1. Wählen Sie Abfrage hinzufügen aus. Eine neue Abfrage wird hinzugefügt. Es könnte z. B. eine Abfrage mit dem Label B sein.
      2. Wählen Sie für die neue Abfrage im Element Messwert einen Ressourcentyp und einen Messwerttyp aus. Sie können auch Filter hinzufügen, Zeitreihen kombinieren sowie angezeigten Zeitreihen sortieren und die Anzahl begrenzen.

      Der folgende Screenshot zeigt die Darstellung im Metrics Explorer, wenn im Diagramm zwei Messwerttypen dargestellt werden:

      Beispiel für den Metrics Explorer mit zwei Messwerttypen

    3. Optional: Maximieren Sie im Bereich Anzeige das Menü Y-Achse und konfigurieren Sie, welche Y-Achse für jeden Messwerttyp verwendet wird.

Verhältnis von Messwerten in einem Diagramm darstellen

Diese Funktion ist nur verfügbar, wenn Sie die menügesteuerte Benutzeroberfläche oder PromQL verwenden. Sie ist nicht verfügbar, wenn Sie Monitoring-Filter verwenden.

Es kann hilfreich sein, die Anzahl der gemeldeten Fehler im Blick zu behalten. Wahrscheinlicher ist jedoch, dass Sie die Fehlerrate beobachten müssen. Sie möchten also wissen, wie viele Fehler im Verhältnis zur Gesamtzahl der Antworten aufgetreten sind. Um diese Anforderung zu erfüllen, können Sie ein Diagramm so konfigurieren, dass das Verhältnis von zwei Messwerten angezeigt wird. Referenzen zu Beispielen und Informationen zu Anomalien, die beim Erstellen von Diagrammen für Messwertverhältnisse auftreten können, finden Sie unter Messwertverhältnisse.

So stellen Sie ein Verhältnis von Messwerten in einem Diagramm dar:

  1. Rufen Sie in der Google Cloud Console das auf der Seite des Metrics Explorer auf:

    Zu Metrics Explorer

    Wenn Sie diese Seite über die Suchleiste suchen, wählen Sie das Ergebnis aus, dessen Zwischenüberschrift Monitoring ist.

  2. Wählen Sie in der Symbolleiste der Google Cloud Console Ihr Google Cloud -Projekt aus. Wählen Sie für App Hub-Konfigurationen das App Hub-Hostprojekt oder das Verwaltungsprojekt aus.

  3. Geben Sie die Daten an, die im Diagramm angezeigt werden sollen:

    1. Konfigurieren Sie den Zähler:
      1. Wählen Sie im Element Messwert über die Menüs einen Ressourcentyp und einen Messwerttyp aus. Informationen zu diesen Schritten finden Sie unter Einzelnen Messwerttyp grafisch darstellen.
      2. Aktualisieren Sie die Aggregationsfelder. Standardmäßig ermittelt der Metrics Explorer den Durchschnitt aller Zeitreihen.
      3. Optional: Aktualisieren Sie die feste Zeitspanne, innerhalb derer Punkte in einer Zeitreihe kombiniert werden sollen. Wenn Sie dieses Feld ändern möchten, klicken Sie auf Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und füllen Sie das Dialogfeld aus.
    2. Wählen Sie Abfrage hinzufügen aus und konfigurieren Sie dann den Nenner:
      1. Wählen Sie für die neue Abfrage im Element Messwert einen Ressourcentyp und einen Messwerttyp aus.

        Wählen Sie einen Messwerttyp aus, dessen Messwertart mit dem Zähler übereinstimmt. Wenn der Zählermesswert beispielsweise ein GAUGE-Messwert ist, wählen Sie einen GAUGE-Messwert für den Nenner aus.

      2. Aktualisieren Sie die Aggregationsfelder.

        Wir empfehlen, dass die Labels für den Nenner-Messwerttyp mit den für den Zähler-Messwerttyp festgelegten Werten übereinstimmen. Sie können beispielsweise das Label zone für Zähler und Nenner auswählen.

        Sie müssen nicht dieselben Labels für beide Messwerttypen verwenden. Sie können aber nur Labels auswählen, die für beide Messwerttypen verfügbar sind.

      3. Klicken Sie auf  Abfrageelement hinzufügen, wählen Sie Minimales Intervall aus und achten Sie darauf, dass für dieses Feld der Wert festgelegt ist, der für den Zähler verwendet wird.

    3. Wählen Sie in der Symbolleiste des Abfragebereichs die Option Verhältnisabfrage erstellen aus und füllen Sie das Dialogfeld aus.

      Nachdem Sie das Verhältnis erstellt haben, werden drei Abfragen angezeigt:

      • A/B-Verhältnis gibt die Verhältnisabfrage an.
      • A gibt die Abfrage für den Zähler an.
      • B gibt die Abfrage für den Nenner an.

      Das folgende Beispiel veranschaulicht ein Verhältnis, das die Summe der pro Zone auf das Laufwerk geschriebenen Bytes mit der Gesamtzahl der auf das Laufwerk geschriebenen Bytes vergleicht:

      Beispiel für ein Verhältnis von Messwerten

    4. Optional: Wenn Sie die Messwerte für Zähler und Nenner tauschen möchten, maximieren Sie das Menü im Element Verhältnis und treffen Sie eine Auswahl.

    PromQL

    1. Klicken Sie in der Symbolleiste des Bereichs „Query Builder“ auf den Button  PromQL.

    2. Geben Sie eine Abfrage in den Abfrageeditor ein. Wenn Sie beispielsweise das Verhältnis der durchschnittlichen Latenz Ihres Messwerts my_summary_latency_seconds darstellen möchten, verwenden Sie die folgende Abfrage:

      sum without (instance)(rate(my_summary_latency_seconds_sum[5m])) /
sum without (instance)(rate(my_summary_latency_seconds_count[5m]))

      Weitere Informationen zur Verwendung von PromQL finden Sie unter PromQL für Cloud Monitoring.

Diagramm speichern

Nachdem Sie ein Diagramm konfiguriert haben, können Sie es zur späteren Verwendung speichern oder die im Diagramm angezeigten Daten speichern. In diesem Abschnitt werden diese Optionen beschrieben.

Link zu einem Diagramm speichern

Wenn Sie einen Verweis auf die Diagrammkonfiguration behalten möchten, speichern Sie die Diagramm-URL. Da die Diagrammkonfiguration in der Diagramm-URL codiert ist, wird das von Ihnen konfigurierte Diagramm angezeigt, wenn Sie diese URL in einen Browser einfügen.

Klicken Sie in der Symbolleiste des Diagramms auf  Link, um die URL des Diagramms zu erhalten.

Diagramm zu einem benutzerdefinierten Dashboard hinzufügen

Mit dem Metrics Explorer können Sie ein Diagramm erstellen, mit dem Sie einen Messwert untersuchen können. Die mit diesem Tool erstellten Diagramme werden jedoch nicht gespeichert. Wenn Sie die Seite „Metrics Explorer“ verlassen, wird das Diagramm verworfen.

Wenn Sie ein Diagramm, das Sie mit dem Metrics Explorer konfiguriert haben, zur späteren Verwendung speichern möchten, fügen Sie es einem benutzerdefinierten Dashboard hinzu oder speichern Sie die URL des Diagramms:

  • So fügen Sie Ihr Diagramm einem benutzerdefinierten Dashboard hinzu:

    • Wenn Sie die Google Cloud Console zum Verwalten Ihrer benutzerdefinierten Dashboards verwenden, wählen Sie in der Symbolleiste des Metrics Explorer Speichern unter und dann Dashboard-Diagramm aus. Schließen Sie dann das Dialogfeld ab. Sie können das Diagramm in einem vorhandenen benutzerdefinierten Dashboard speichern oder ein neues Dashboard erstellen.

    • Wenn Sie die Cloud Monitoring API zum Verwalten Ihrer benutzerdefinierten Dashboards verwenden, aktualisieren Sie die JSON-Datei, die das Dashboard und seine Widgets definiert. Das JSON für jedes Widget enthält die Abfrage, mit der das System die anzuzeigenden Daten abruft.

      Klicken Sie in der Diagrammsymbolleiste auf  JSON-Editor, um auf die JSON-Darstellung zuzugreifen.

      Ausführliche Informationen zur Verwendung der API zum Verwalten Ihrer benutzerdefinierten Dashboards finden Sie unter Dashboards mithilfe der API erstellen und verwalten.

Im Diagramm angezeigte Daten speichern

Wenn Sie die im Diagramm angezeigten Daten auf Ihrem lokalen System speichern möchten, klicken Sie auf CSV-Datei herunterladen.

Benachrichtigungsrichtlinie über ein Diagramm erstellen

Sie können eine Benachrichtigungsrichtlinie erstellen, um die in Diagrammen dargestellten Daten zu überwachen. So erstellen Sie eine Benachrichtigungsrichtlinie:

  1. Klicken Sie in der Symbolleiste auf Speichern unter und wählen Sie Benachrichtigungsrichtlinie aus.

    Das Dialogfeld für die Benachrichtigungsrichtlinie wird geöffnet. Die Felder für die Messwertauswahl sind bereits ausgefüllt. Ihre Benachrichtigungsrichtlinie ist so konfiguriert, dass Sie benachrichtigt werden, wenn der Wert der überwachten Daten den Schwellenwert überschreitet.

  2. Führen Sie die folgenden Schritte aus und speichern Sie dann die Richtlinie:

    • Aktualisieren Sie im Abschnitt Trigger konfigurieren den Grenzwert.
    • Benachrichtigungskanäle hinzufügen
    • Geben Sie einen Namen für Ihre Benachrichtigungsrichtlinie ein.
