使用 Metrics Explorer 建立圖表

您可以使用 Metrics Explorer 建立臨時圖表，快速查看及分析 Google Cloud 專案收集的指標資料 (例如虛擬機器 (VM) 的 CPU 使用率)，不必設定資訊主頁。您可以繪製單一指標類型的圖表、比較多個指標，或在 Metrics Explorer 中開啟現有資訊主頁圖表，測試不同的查詢和顯示設定。建立圖表後，您可以分享或儲存至自訂資訊主頁。

事前準備

如要取得使用 Metrics Explorer 建立圖表所需的權限，請要求管理員授予您專案的 Monitoring 檢視者 (roles/monitoring.viewer) IAM 角色。如要進一步瞭解如何授予角色，請參閱「管理專案、資料夾和組織的存取權」。

您或許也能透過自訂角色或其他預先定義的角色，取得必要權限。

繪製單一指標類型的圖表

建立圖表時，系統預設會將顯示樣式設為折線圖。 這種樣式的圖表適用於大多數指標資料。你可以使用「小工具類型」選單變更圖表樣式。以下是單一指標類型的圖表示例：

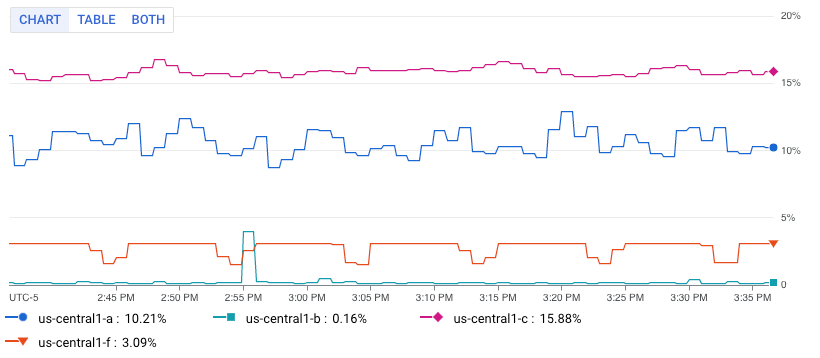

圖片顯示多條線。每條線代表特定可用區中所有 VM 的平均 CPU 使用率。

注意： 資訊主頁上的某些圖表包含選項，可讓您在 Metrics Explorer 中開啟圖表。您可以使用 Metrics Explorer，以不同設定查看這些圖表，或將圖表複製到其他資訊主頁。

如要設定圖表來顯示單一指標，請按照下列步驟操作：

1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

   前往「Metrics Explorer」

   如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。

3. 指定要在圖表中顯示的資料。您可以使用選單導向介面或 PromQL，也可以輸入 Monitoring 篩選器：

   選單導向介面

   1. 選取要查看的時間序列資料：

      1. 在「指標」元素中，展開「選取指標」選單。

         「Select a metric」(選取指標) 選單包含多項功能，可協助您找出可用的指標類型：

         • 如要尋找特定指標類型，請使用 篩選列。舉例來說，如果輸入 util，選單就只會顯示包含 util 的項目。如果項目通過不區分大小寫的「包含」測試，就會顯示。
         • 如要顯示所有指標類型 (包括沒有資料的指標類型)，請按一下 「Active」(有效)。根據預設，選單只會顯示有資料的指標類型。

         舉例來說，您可以選擇：

         1. 在「Active resources」(使用中的資源) 選單中，選取「VM instance」(VM 執行個體)。
         2. 在「使用中的指標類別」選單中，選取「uptime_check」。
         3. 在「使用中的指標」選單中，選取「要求延遲時間」。
         4. 按一下「套用」。
      2. 選用：如要指定要顯示的部分資料，請在「Filter」(篩選器) 元素中選取「Add filter」(新增篩選器)，然後完成對話方塊。舉例來說，您可以套用篩選器，查看單一區域的資料。你可以新增多個篩選器。詳情請參閱「篩選圖表資料」。

      詳情請參閱「選取要繪製圖表的資料」。

   2. 合併及對齊時間序列：

      • 如要顯示每個時間序列，請在「Aggregation」(匯總) 元素中，將第一個選單設為「Unaggregated」(未匯總)，並將第二個選單設為「None」(無)。
      • 如要合併時間序列，請在「Aggregation」元素中執行下列操作：

        1. 展開第一個選單，然後選取函式。

           圖表會重新整理，並顯示單一時間序列。舉例來說，如果選取「Mean」(平均值)，顯示的時間序列會是所有時間序列的平均值。

        2. 如要合併具有相同標籤值的時間序列，請展開第二個選單，然後選取一或多個標籤。

           圖表會重新整理，並針對每個不重複的標籤值組合顯示一個時間序列。舉例來說，如要依區域顯示時間序列，請將第二個選單設為「區域」。

           如果第二個選單設為「None」(無)，圖表會顯示一個時間序列。

      • 選用：如要設定資料點之間的間距，請按一下 「Add query element」(新增查詢元素)，選取「Min Interval」(最小間隔)，然後輸入值。

      如要進一步瞭解分組和校正，請參閱「選擇圖表資料的顯示方式」。

   3. 選用：如要只顯示值最高或最低的時間序列，請使用「Sort & Limit」(排序和限制) 元素。

   PromQL

   1. 在查詢建立工具窗格的工具列中，選取名稱為 「PromQL」PromQL的按鈕。

   2. 在查詢編輯器中輸入查詢。舉例來說，如要繪製專案中 VM 執行個體的平均 CPU 使用率圖表，請使用下列查詢： Google Cloud

      avg(compute_googleapis_com:instance_cpu_utilization)


      如要進一步瞭解如何使用 PromQL，請參閱「Cloud Monitoring 中的 PromQL」。

   監控篩選器

   1. 在「指標」元素中，依序點選「」和「說明」，然後選取「直接篩選模式」。

      「指標」和「篩選器」元素會遭到刪除，並建立可輸入文字的「篩選器」元素。

      如果您在切換至「Direct Filter Mode」(直接篩選器模式) 之前，已選取資源類型、指標或篩選器，這些設定會顯示在「Filters」(篩選器) 元素的欄位中。

   2. 在「Filters」(篩選器) 元素的欄位中輸入 Monitoring 篩選器。

   3. 合併及對齊時間序列：

      • 如要顯示每個時間序列，請在「Aggregation」(匯總) 元素中，將第一個選單設為「Unaggregated」(未匯總)，並將第二個選單設為「None」(無)。
      • 如要合併時間序列，請在「Aggregation」元素中執行下列操作：

        1. 展開第一個選單，然後選取函式。

           圖表會重新整理，並顯示單一時間序列。舉例來說，如果選取「Mean」(平均值)，顯示的時間序列會是所有時間序列的平均值。

        2. 如要合併具有相同標籤值的時間序列，請展開第二個選單，然後選取一或多個標籤。

           圖表會重新整理，並針對每個不重複的標籤值組合顯示一個時間序列。舉例來說，如要依區域顯示時間序列，請將第二個選單設為「區域」。

           如果第二個選單設為「None」(無)，圖表會顯示一個時間序列。

      • 選用：如要設定資料點之間的間距，請按一下「新增查詢元素」，選取「最小間隔」，然後輸入值。

      如要進一步瞭解分組和對齊方式，請參閱「選擇圖表資料的顯示方式」。

進階設定選項

本節說明可用來自訂小工具的選項：

• 依標籤細分圖表
• 變更圖表
• 變更圖表外觀
• 繪製多個指標類型的圖表
• 繪製指標比率圖表

依標籤細分圖表

根據預設，Metrics Explorer 會顯示一張圖表，呈現您選取的指標資料。調查問題時，您可以透過細目功能判斷特定資源類型或位置是否為問題原因。

如要查看所選指標類型按標籤細分的資料，請選取「Show breakdown」(顯示細目)。

如要瞭解這項功能，請參閱「依標籤細分圖表」。

變更圖表

根據預設，Metrics Explorer 會以折線圖顯示所選指標資料。這種圖表樣式適用於大多數指標類型，但不適用於所有指標類型。

根據所選指標類型更新圖表設定：

• 如果是配額指標類型，請使用下列設定：
  • 在工具列中，將時間控制項設為至少一週。配額指標通常每天會回報一個樣本。
  • 在「Display」(顯示) 窗格中，展開「Widget type」(小工具類型) 選單，然後選取「Stacked bar chart」(堆疊長條圖)。
• 如果指標類型的值類型為「Distribution」，請確認「Widget type」(小工具類型) 選單已設為「Heatmap chart」(熱視圖)。詳情請參閱「關於分布值指標」。
• 如要查看其他指標類型，請使用「小工具類型」選單，瞭解資料的顯示方式。「小工具類型」選單會列出所有可用的小工具類型，但部分小工具可能未啟用。假設圖表顯示多個時間序列，且每個測量值都是雙精度浮點數：
  • 「Line chart」(折線圖)、「Stacked bar chart」(堆疊長條圖) 和「Stacked area chart」(堆疊面積圖) 小工具會列為「Compatible」(相容)。你可以選取任一類型。
  • 由於熱視圖小工具只能顯示分布值資料，因此系統會停用這類小工具。

變更圖表外觀

根據預設，Metrics Explorer 會以色彩模式顯示時間序列。每個時間序列都會指派到不重複的顏色，背景則為白色。不過，您可以修改這個外觀。

選用：如要變更圖表或表格顯示所選資料的方式，請使用「顯示」窗格中的選項：

• 圖表選項：
  • 「Analysis mode」(分析模式) 選單：選取折線圖、X 光和靜態。
  • 「Compare to Past」(與過去比較) 選單：將目前資料與過去資料重疊。
  • 「Threshold Line」(門檻線) 選單：新增參考門檻。
  • 「Legend Alias」(圖例別名) 選單：設定圖例欄的名稱。
  • 「Y-axis assignment」(Y 軸指派方式)、「Y-axis labels」(Y 軸標籤) 和「Y-axis scale」(Y 軸尺度) 選單：設定 Y 軸指派方式、標籤或尺度。
• 表格選項：
  • 「Value option」(值選項) 選單：選取最新值或匯總值。
  • 「Visible columns」(顯示的資料欄) 選單：選取要顯示的資料欄。
  • 「Column formatting」(資料欄格式設定) 選單：設定資料欄名稱、資料欄中的資料對齊方式、單位，以及是否要為儲存格設定顏色代碼。
  • 指標檢視畫面選單： 選取要單獨顯示值，還是要顯示值相對於值範圍的比例。
  • 圖例別名選單： 設定圖例資料欄的名稱。

繪製多種指標類型的圖表

這項功能僅適用於選單導向介面。使用 PromQL 或 Monitoring 篩選器時，無法使用這項功能。

在某些情況下，您可能想要在同一張圖表中顯示不同指標類型的時間序列。舉例來說，如要比較 VM 的讀取和寫入負載，請設定圖表來顯示讀取的位元組數和寫入的位元組數。

如要繪製多個指標的圖表，請使用選單型介面。其他介面不支援繪製多項指標的圖表。

如要在圖表中顯示多個指標，請執行下列操作：

1. 前往 Google Cloud 控制台的「Metrics Explorer」頁面：

   前往 Metrics Explorer

   如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要設定 App Hub，請選取 App Hub 主專案或管理專案。

3. 指定要在圖表中顯示的資料。

   1. 在「Metric」(指標) 元素中，選取要查看資料的第一個指標類型。如要瞭解這些步驟，請參閱「繪製單一指標類型的圖表」。

      這項選取的查詢具有 A 識別碼。

   2. 針對每種額外指標類型，執行下列操作：

      1. 選取「新增查詢」。系統會新增查詢。舉例來說，可能會新增標籤為 B 的查詢。
      2. 在「Metric」(指標) 元素中，為新查詢選取資源類型和指標類型。您也可以新增篩選器、合併時間序列，以及排序和限制顯示的時間序列數量。

      以下螢幕截圖說明 Metrics Explorer 在圖表顯示兩種指標類型時的畫面：



   3. 選用：在「Display」(顯示) 窗格中，展開「Y-axis」(Y 軸) 選單，然後設定各指標類型使用的 Y 軸。

繪製指標比率的圖表

只有在使用選單導向介面或 PromQL 時，才能使用這項功能。使用 Monitoring 篩選器時，無法使用這項功能。

監控回報的錯誤數量可能很有用，但您更可能需要監控錯誤率。也就是說，您想知道相對於回應總數，發生了多少錯誤。為滿足這項需求，您可以設定圖表，顯示兩項指標的比率。如需範例和指標比率圖表可能出現的異常狀況資訊，請參閱「指標比率」。

如要在圖表上顯示指標比率，請按照下列步驟操作：

1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

   前往「Metrics Explorer」

   如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

2. 在 Google Cloud 控制台的工具列中，選取 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。

3. 指定要在圖表中顯示的資料：

   選單導向介面

   1. 設定分子：
      1. 在「Metric」(指標) 元素中，使用選單選取資源類型和指標類型。如要瞭解這些步驟，請參閱「繪製單一指標類型圖表」。
      2. 更新匯總欄位。根據預設，Metrics Explorer 會計算所有時間序列的平均值。
      3. 選用：更新時間序列中要合併的點的固定時間長度。如要修改這個欄位，請按一下「 Add query element」(新增查詢元素)，選取「Min Interval」(最短間隔)，然後完成對話方塊。
   2. 選取「Add query」(新增查詢)，然後設定分母：
      1. 在新查詢的「指標」元素中，選取資源類型和指標類型。

         選取指標類型，其指標種類與分子相同。 舉例來說，如果分子指標是GAUGE指標，請選取GAUGE指標做為分母。

      2. 更新匯總欄位。

         建議分母指標類型的標籤與分子指標類型的值相符。舉例來說，您可以為分子和分母選取 zone 標籤。

         您不一定要為這兩種指標類型使用同一組標籤，但只能選取這兩種指標類型共用的標籤。

      3. 按一下 「Add query element」(新增查詢元素)，選取「Min Interval」(最短間隔)，並確認這個欄位設為分子使用的值。

   3. 在查詢窗格的工具列中，選取「Create ratio」(建立比率)，然後完成對話方塊。

      建立比率後，系統會顯示三個查詢：

      • A/B 比率：用於識別比率查詢。
      • A：識別分子查詢。
      • B 代表分母的查詢。

      以下範例說明一項比率，比較每個可用區寫入磁碟的位元組總和，與寫入磁碟的位元組總數：



   4. 選用：如要切換分子和分母指標，請展開「Ratio」(比率) 元素中的選單，然後選取所需項目。

   PromQL

   1. 在查詢建立工具窗格的工具列中，選取名稱為 「PromQL」PromQL的按鈕。

   2. 在查詢編輯器中輸入查詢。舉例來說，如要繪製 my_summary_latency_seconds 指標平均延遲時間的比率圖表，請使用下列查詢：

      sum without (instance)(rate(my_summary_latency_seconds_sum[5m])) /
      sum without (instance)(rate(my_summary_latency_seconds_count[5m]))


      如要進一步瞭解如何使用 PromQL，請參閱「Cloud Monitoring 中的 PromQL」。

儲存圖表

設定圖表後，您可能需要儲存圖表以供日後參考，或儲存圖表顯示的資料。本節將說明這些選項。

儲存圖表連結

如要保留圖表設定的參考資料，請儲存圖表網址。由於圖表網址會對圖表設定進行編碼，因此將這個網址貼到瀏覽器時，系統會顯示您設定的圖表。

如要取得圖表的網址，請按一下圖表工具列中的 「Link」(連結)。

將圖表新增至自訂資訊主頁

您可以使用 Metrics Explorer 建立圖表，探索指標。不過，這項工具建立的圖表不會保留。離開 Metrics Explorer 頁面後，圖表也會遭到捨棄。

如要儲存使用 Metrics Explorer 設定的圖表，以便日後參考，請將圖表新增至自訂資訊主頁，或儲存圖表的網址：

• 如要將圖表新增至自訂資訊主頁，請執行下列任一操作：

  • 如果您使用 Google Cloud 控制台管理自訂資訊主頁，請在 Metrics Explorer 工具列中選取「Save as」(另存新檔)，然後選取「Dashboard chart」(資訊主頁圖表)，接著完成對話方塊。您可以將圖表儲存至現有的自訂資訊主頁，也可以建立資訊主頁。

  • 如果您使用 Cloud Monitoring API 管理自訂資訊主頁，請更新定義資訊主頁及其小工具的 JSON 檔案。每個小工具的 JSON 都包含系統用來擷取要顯示資料的查詢。

    如要存取 JSON 表示法，請按一下圖表工具列中的「JSON 編輯器」。

    如要進一步瞭解如何使用 API 管理自訂資訊主頁，請參閱「使用 API 建立及管理資訊主頁」。

儲存圖表顯示的資料

如要將圖表顯示的資料儲存到本機系統，請按一下「下載 CSV」。

透過圖表建立警告政策

您可以建立警告政策，監控圖表中的資料。如要建立警告政策，請按照下列步驟操作：

1. 在工具列中，按一下 另存為，然後選取 警告政策。

   警告政策對話方塊隨即開啟，指標選取欄位已填入值。警告政策設定完成後，當監控資料的值大於門檻時，系統就會通知您。

2. 完成下列步驟，然後儲存政策：

   • 在「設定觸發條件」部分更新門檻。
   • 新增通知管道。
   • 輸入警告政策名稱。

後續步驟

• 依標籤細分圖表：調查問題時，請使用 Metrics Explorer 的細分功能，判斷是否為特定資源類型或位置造成問題。Metrics Explorer 可將圖表分成一系列圖塊，每個圖塊都會顯示特定標籤鍵的時間序列資料。這個檢視畫面有助於找出匯總資料可能潛藏的尖峰、低谷或趨勢。

• 探索圖表資料：說明如何使用圖表控制項醒目顯示時間序列、變更圖表解析度、顯示離群值，以及比較目前與過去的資料。

• 使用 Metrics Explorer 選取指標

• 查看及管理指標用量

• 設定圖表顯示選項
