設定圖表顯示選項

本文說明如何設定圖表的顯示選項。 您可以採取以下做法：

這項功能僅支援 Google Cloud 專案。 如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。

調查問題時，請使用 Metrics Explorer 的細分功能，判斷特定資源類型或位置是否為問題原因。Metrics Explorer 可以將圖表分成一系列圖塊，每個圖塊都會顯示特定標籤鍵的時間序列資料。這個檢視畫面有助於找出匯總資料可能潛藏的尖峰、低谷或趨勢。詳情請參閱「依標籤細分圖表」。

設定圖表的時間範圍

圖表可顯示從一分鐘到六週的資料。如果未明確設定圖表的顯示週期，系統會使用上層 (即 Metrics Explorer 或自訂資訊主頁) 的顯示週期。

如果希望圖表顯示的時間範圍比其他資訊主頁小工具長或短，請設定圖表的時間範圍覆寫。舉例來說，請參考下列應用實例：

  • 資訊主頁會顯示配額指標 (每天 1 個樣本)，以及每 60 秒取樣一次的指標資料。配額指標圖表的時間範圍至少要有一天的時間，最長可能是一週。不過，這個時間範圍太長，無法查看每 60 秒取樣一次的指標尖峰或低谷。

  • 您想查看指標的趨勢和目前測量結果。 因此，您要將兩張圖表新增至資訊主頁。您將其中一個圖表的覆寫時間範圍設為八天，比一週稍長。另一個圖表則會顯示一小時的資料，也就是資訊主頁的時間範圍設定。

變更圖表上的時間範圍可能會重新校正時間序列。如需概念資訊，請參閱「對齊：序列內正則化」。

設定預設時間範圍

資訊主頁中的圖表

預設時間範圍會套用至資訊主頁上的所有小工具，但時間範圍遭到覆寫的小工具，以及查詢中包含特定時間範圍的小工具除外。

如要設定資訊主頁的預設時間範圍，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取自訂資訊主頁。
  4. 前往工具列並使用時間範圍選取器。

Metrics Explorer

  1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

    前往 Metrics Explorer

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 前往工具列並使用時間範圍選取器。

為圖表或群組設定時間範圍覆寫

資訊主頁中的圖表

設定後，圖表的顯示期間會由圖表的時間範圍覆寫決定。假設您有一個資訊主頁會顯示配額指標 (每天 1 個樣本) 和 CPU 使用率 (每 60 秒記錄 1 個樣本)。如要查看配額用量趨勢，請將時間範圍設為至少一週。不過，該時間範圍會隱藏 CPU 使用率的尖峰。如要解決衝突，請為其中一個圖表設定時間範圍覆寫。

如未設定圖表的時段覆寫，系統會根據資訊主頁的時段設定決定顯示期間。

如要指定僅適用於圖表的時間範圍，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取自訂資訊主頁。

  4. 找出要設定時間範圍覆寫的圖表。 在圖表的工具列中，選取 「編輯」。

    您可以選取分組小工具中的圖表。

  5. 在「顯示」窗格中，展開「時間範圍覆寫」，然後填寫對話方塊。您可以指定相對或絕對時間範圍。

    如果沒有「時間範圍覆寫」選項，表示小工具不支援設定這個欄位。舉例來說，如果小工具顯示與警告政策相關聯的圖表，您就無法設定這個欄位。

  6. 按一下「套用」或「儲存」。

Metrics Explorer

如果不想將圖表儲存至資訊主頁，建議使用工具列設定圖表的時間範圍。

如要覆寫預設時間範圍，請執行下列操作：

  1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

    前往 Metrics Explorer

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取並設定圖表。
  4. 在「顯示」窗格中，展開「時間範圍覆寫」，然後填寫對話方塊。您可以指定相對或絕對時間範圍。

新增參考線

「Threshold」(門檻) 選項會從「Y」軸上的一個點建立水平線。這條線可做為所選門檻值的視覺參照。您可以新增門檻，參考左側 Y 軸或右側 Y 軸上的值。

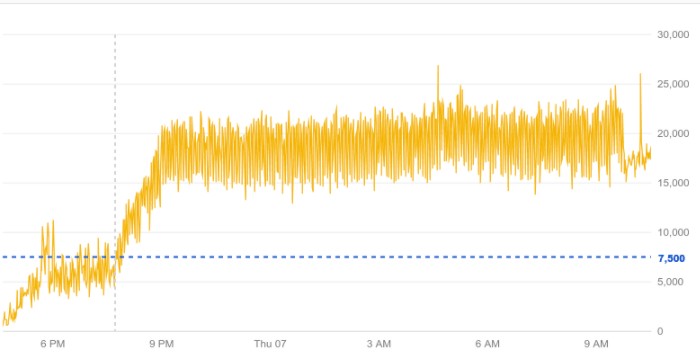

下方的螢幕截圖顯示含有門檻線的圖表：

套用門檻線的圖表示例。

在上一個螢幕截圖中，門檻設為 7500，並參照右側 Y 軸。

資訊主頁中的圖表

如要在圖表中新增參照線，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。
  4. 在圖表的工具列中，選取「編輯」。
  5. 在「顯示」窗格中，選取「門檻」。
  6. 選用：如要變更 Y 軸，請按一下「Y 軸」，然後從選單中選取。
  7. 在「門檻線」欄位中設定門檻值。

Metrics Explorer

如要在圖表中新增參照線，請按照下列步驟操作：

  1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

    前往 Metrics Explorer

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取要繪製成圖的資源類型和指標類型。
  4. 在圖表的「顯示」窗格中，展開「門檻線」，選取「新增門檻」，然後完成對話方塊。

設定 X 光、色彩或統計資料模式

資訊主頁中的圖表

圖表的資料顯示方式取決於小工具類型和圖表模式設定。舉例來說，建立折線圖時，每個時間序列都會以不重複的顏色顯示。不過，您可以設定折線圖，顯示平均值和移動平均值等統計量。

圖表模式有三種：

  • 色彩模式：以不重複的顏色呈現各個時間序列。
  • 統計模式：針對圖表中的資料，顯示常用的統計度量。
  • X 射線模式：以半透明灰色顯示各個時間序列。每條線都很細，線條重疊或交錯處的點會比較亮。因此，這個模式最適合用於有許多折線的圖表。重疊的線條會形成亮度帶，指出指標群組內的正常行為。

您可以永久變更折線圖的模式。您可以暫時變更折線圖、堆疊面積圖、堆疊長條圖和熱視圖的模式。

如要暫時變更圖表的模式，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。

  4. 在圖表的工具列中，按一下「更多選項」，然後從選單中選取。

    重新載入資訊主頁時，系統會捨棄變更。

如要永久變更折線圖模式，請按照下列步驟操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。
  4. 在圖表的工具列中，選取「編輯」。
  5. 在「顯示」窗格中，按一下 「圖表模式」，然後從選單中選取項目。

Metrics Explorer

圖表的資料顯示方式取決於小工具類型和分析模式設定。舉例來說，建立折線圖時，每個時間序列都會以不重複的顏色顯示。不過，您可以設定折線圖，顯示平均值和移動平均值等統計量。

共有三種分析模式：

  • 標準模式：以不重複的顏色呈現各個時間序列。
  • 統計模式：針對圖表中的資料，顯示常用的統計度量。
  • X 射線模式：以半透明灰色顯示各個時間序列。每條線都很細，線條重疊或交錯處的點會比較亮。因此，這個模式最適合用於有許多折線的圖表。重疊的線條會形成亮度帶，指出指標群組內的正常行為。

如要變更折線圖的分析模式，請按照下列步驟操作：

  1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

    前往 Metrics Explorer

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取要繪製成圖的資源類型和指標類型。
  4. 在圖表的「顯示」窗格中，展開「分析模式」，然後從選單中選取項目。

範例

以下螢幕截圖顯示彩色模式的圖表：

色彩模式下的圖表範例。

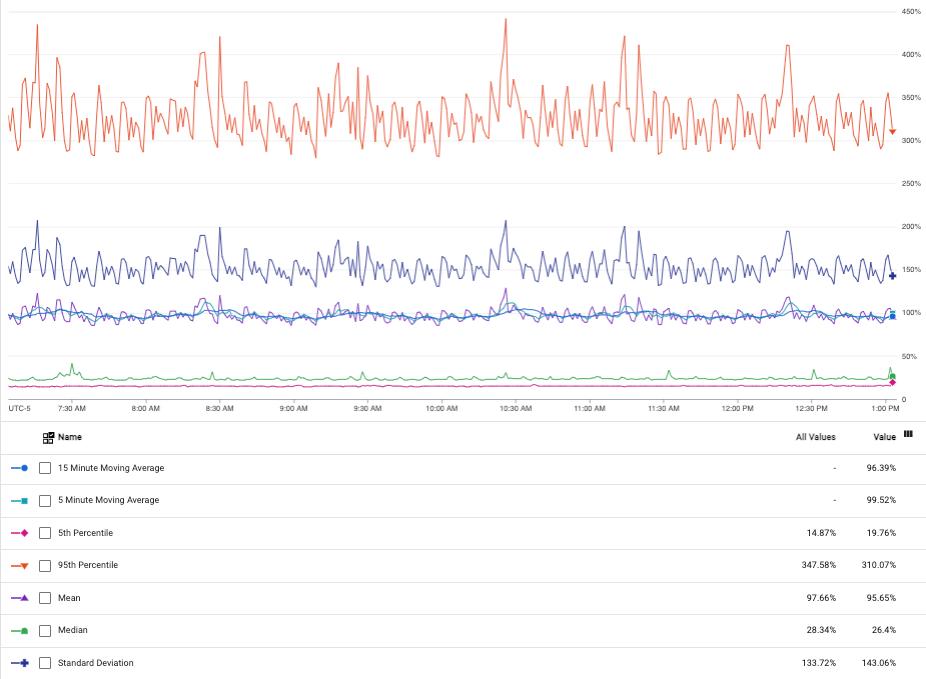

下圖顯示先前的圖表，但處於統計資料模式：

統計資料模式下的圖表。

選取統計模式後，圖表圖例會顯示各種統計資料，例如平均值、標準差等。

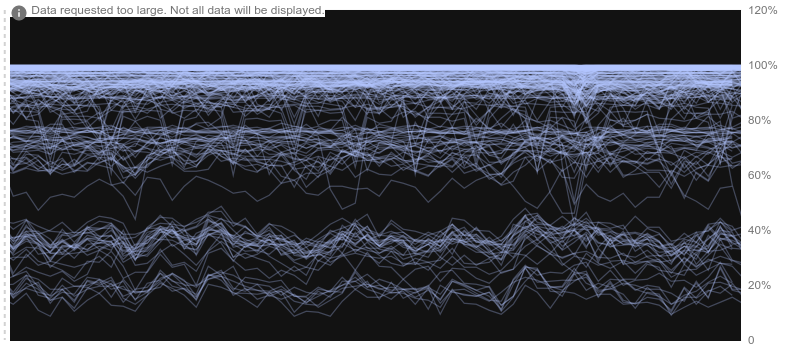

以下螢幕截圖顯示 X 射線模式下的圖表：

X 光模式下的圖表範例。

X 射線模式會醒目顯示密集圖表中的集中趨勢和離群值。舉例來說，假設有一組機器正在提供相同的資料。如果查看叢集的 CPU 使用率，您應該會看到叢集平均 CPU 使用率附近的頻帶。該頻帶會顯示平均範圍，並指出叢集是否佈建過多或不足。您也可以使用 X 射線模式，找出運作不順暢的伺服器。

將 Y 軸設為對數刻度

「Log scale on Y-axis」(Y 軸上的記錄縮放比例) 選項能夠以對數方式重新縮放圖表的「Y」值。你可以縮放左側 Y 軸、右側 Y 軸或兩個軸。這個重新縮放的動作在值緊密聚集在一個小範圍內時很實用。勾選核取方塊即可啟用這個選項，取消勾選則會停用。

下列螢幕擷取畫面顯示了具有預設「Y」軸及具有記錄縮放「Y」軸的相同圖表。

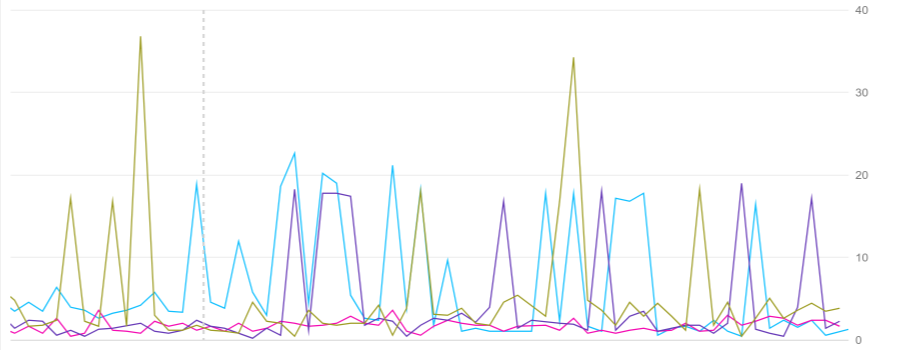

預設 Y 軸：

含預設 Y 軸的圖表示例。

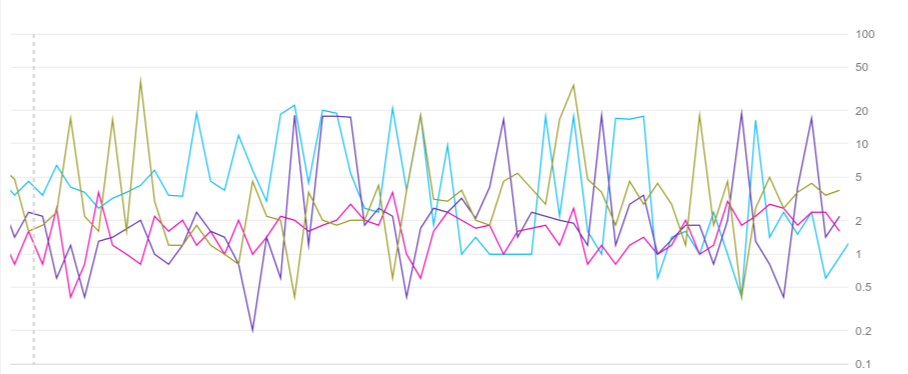

對數比例 Y 軸：

圖表示例：Y 軸採用對數比例。

資訊主頁中的圖表

如要將 Y 軸設為對數比例，請執行下列操作：

  1. 在 Google Cloud 控制台中，前往「Dashboards」(資訊主頁) 頁面：

    前往「Dashboards」(資訊主頁)

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取資訊主頁。
  4. 在圖表的工具列中，選取「編輯」。
  5. 在「顯示」窗格中，選取「Y 軸上的對數尺標」。

Metrics Explorer

如要將 Y 軸設為對數比例，請執行下列操作：

  1. 前往 Google Cloud 控制台的 「指標探索器」頁面：

    前往 Metrics Explorer

    如果您是使用搜尋列尋找這個頁面，請選取子標題為「Monitoring」的結果。

  2. 在 Google Cloud 控制台的工具列中，選取您的 Google Cloud 專案。如要進行 App Hub 設定，請選取 App Hub 主專案或管理專案。
  3. 選取要繪製成圖的資源類型和指標類型。
  4. 在圖表的「顯示」窗格中，展開「比例」，然後選取「Y 軸上的記錄縮放比例」。左軸和右軸有不同的選項。

設定 API 模式

資訊主頁中的圖表

如要查看 Cloud Monitoring API 所述的小工具設定，請按一下「Show API Mode in Configuration」(在設定中顯示 API 模式)。

選取後，資訊主頁上每個小工具的設定窗格都會顯示「API」分頁。如果您透過 Google Cloud 控制台和 Cloud Monitoring API 管理資訊主頁，API 模式會很有用。

Metrics Explorer

不適用。
