Impostare le opzioni di visualizzazione dei grafici

Questo documento descrive come impostare le opzioni di visualizzazione di un grafico. Puoi:

Questa funzionalità è supportata solo per i Google Cloud progetti. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.

Quando esamini un problema, utilizza la funzionalità di suddivisione di Metrics Explorer per determinare se la causa sono tipi di risorse o località specifici. Metrics Explorer può suddividere un grafico in una serie di riquadri, ognuno dei quali mostra i dati delle serie temporali per una chiave di etichetta specifica. Questa visualizzazione ti aiuta a identificare picchi, cali o tendenze che altrimenti l'aggregazione potrebbe nascondere. Per saperne di più, consulta Suddividere un grafico per etichette.

Impostare l'intervallo di tempo di un grafico

Un grafico può mostrare i dati per periodi che vanno da un minuto a sei settimane. Se non imposti esplicitamente il periodo di visualizzazione del grafico, questo utilizza il periodo di visualizzazione del relativo elemento principale, ovvero Metrics Explorer o una dashboard personalizzata.

Configura una sostituzione dell'intervallo di tempo di un grafico quando vuoi che il grafico mostri i dati in un intervallo di tempo più lungo o più breve di quello appropriato per gli altri widget della dashboard. Prendi in considerazione, ad esempio, i seguenti casi d'uso:

  • Una dashboard mostra una metrica di quota, che ha 1 campione al giorno, e dati delle metriche campionati ogni 60 secondi. Il grafico delle metriche di quota richiede un intervallo di tempo di almeno un giorno, possibilmente fino a una settimana. Tuttavia, questo intervallo di tempo è troppo lungo per visualizzare picchi o cali nelle metriche campionate ogni 60 secondi.

  • Per una metrica, vuoi visualizzare sia le tendenze sia le misurazioni attuali. Pertanto, aggiungi due grafici alla dashboard. Per un grafico, imposti la sostituzione dell'intervallo di tempo su otto giorni, un po' più di una settimana. L'altro grafico mostra un'ora di dati, ovvero l'impostazione dell'intervallo di tempo della dashboard.

La modifica dell'intervallo di tempo di un grafico può comportare il riallineamento delle serie temporali. Per informazioni concettuali, consulta Allineamento: regolarizzazione all'interno della serie.

Impostare l'intervallo di tempo predefinito

Grafici sulle dashboard

L'intervallo di tempo predefinito si applica a tutti i widget di una dashboard, ad eccezione di quelli con una sostituzione dell'intervallo di tempo e di quelli la cui query include un intervallo di tempo specifico.

Per impostare l'intervallo di tempo predefinito per una dashboard:

  1. Nella Google Cloud console, vai alla pagina  Dashboard:

    Vai a Dashboard

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona una dashboard personalizzata.
  4. Vai alla barra degli strumenti e utilizza il selettore dell'intervallo di tempo.

Metrics Explorer

  1. Nella Google Cloud console, vai alla  Esplora metriche pagina:

    Vai a Esplora metriche

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Vai alla barra degli strumenti e utilizza il selettore dell'intervallo di tempo.

Impostare una sostituzione dell'intervallo di tempo per un grafico o un gruppo

Grafici sulle dashboard

Se impostata, la sostituzione dell'intervallo di tempo di un grafico determina il periodo di visualizzazione del grafico. Supponiamo che tu abbia una dashboard che mostra le metriche di quota, che hanno 1 campione al giorno, e l'utilizzo della CPU, che registra un campione ogni 60 secondi. Per visualizzare le tendenze nell'utilizzo della quota, devi impostare l'intervallo di tempo su almeno una settimana. Tuttavia, questo intervallo di tempo nasconde i picchi nell'utilizzo della CPU. Per risolvere il conflitto, imposta una sostituzione dell'intervallo di tempo per uno dei grafici.

Se non imposti la sostituzione dell'intervallo di tempo del grafico, l'impostazione dell'intervallo di tempo della dashboard determina il periodo di visualizzazione.

Per specificare un intervallo di tempo che si applica solo a un grafico:

  1. Nella Google Cloud console, vai alla pagina  Dashboard:

    Vai a Dashboard

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona una dashboard personalizzata.

  4. Trova il grafico per cui vuoi configurare una sostituzione dell'intervallo di tempo. Nella barra degli strumenti del grafico, seleziona Modifica.

    Puoi selezionare i grafici contenuti in un widget di raggruppamento.

  5. Nel riquadro Visualizzazione , espandi Sostituzione dell'intervallo di tempo e completa la finestra di dialogo. Puoi specificare un intervallo di tempo relativo o assoluto.

    Se l'opzione Sostituzione dell'intervallo di tempo non è elencata, il widget non supporta la configurazione di questo campo. Ad esempio, non puoi impostare questo campo per i widget che mostrano il grafico associato a una criterio di avviso.

  6. Fai clic su Applica o Salva.

Metrics Explorer

Se non prevedi di salvare il grafico in una dashboard, ti consigliamo di utilizzare la barra degli strumenti per impostare l'intervallo di tempo del grafico.

Per sostituire l'intervallo di tempo predefinito:

  1. Nella Google Cloud console, vai alla  Esplora metriche pagina:

    Vai a Esplora metriche

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona e configura il grafico.
  4. Nel riquadro Visualizzazione , espandi Sostituzione dell'intervallo di tempo e completa la finestra di dialogo. Puoi specificare un intervallo di tempo relativo o assoluto.

Aggiungere una linea di riferimento

L'opzione Soglia crea una linea orizzontale da un punto sull'asse Y. La linea fornisce un riferimento visivo per il valore di soglia scelto. Puoi aggiungere una soglia che fa riferimento a un valore sull'asse Y sinistro o sull'asse Y destro.

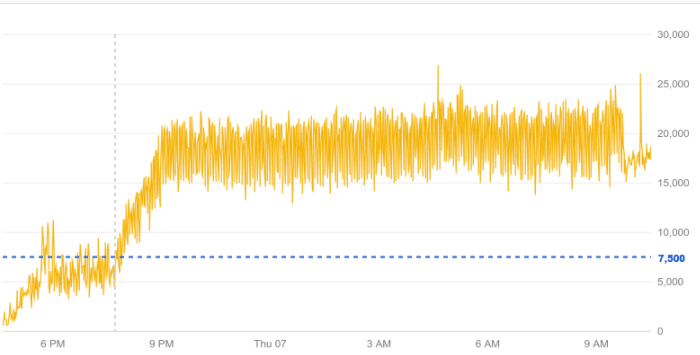

Lo screenshot seguente mostra un grafico con una linea di soglia:

Grafico di esempio con una linea di soglia applicata.

Nello screenshot precedente, la soglia è impostata su 7500 e fa riferimento all'asse Y destro.

Grafici sulle dashboard

Per aggiungere una linea di riferimento a un grafico:

  1. Nella Google Cloud console, vai alla pagina  Dashboard:

    Vai a Dashboard

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona una dashboard.
  4. Nella barra degli strumenti del grafico, seleziona Modifica.
  5. Nel riquadro Visualizzazione, seleziona Soglia.
  6. (Facoltativo) Per modificare l'asse Y, fai clic su Asse Y e seleziona dal menu.
  7. Imposta un valore per la soglia nel campo Linea di soglia.

Metrics Explorer

Per aggiungere una linea di riferimento a un grafico:

  1. Nella Google Cloud console, vai alla  Esplora metriche pagina:

    Vai a Esplora metriche

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona un tipo di risorsa e un tipo di metrica da rappresentare nel grafico.
  4. Nel riquadro Visualizzazione del grafico, espandi Linea di soglia, seleziona Aggiungi soglia e completa la finestra di dialogo.

Impostare la modalità a raggi X, colore o statistiche

Grafici sulle dashboard

Il tipo di widget di un grafico e la relativa impostazione della modalità del grafico determinano la modalità di visualizzazione dei dati nel grafico. Ad esempio, quando crei un grafico a linee, ogni serie temporale viene mostrata da una linea con un colore univoco. Tuttavia, puoi configurare un grafico a linee in modo che mostri misure statistiche come la media e la media mobile.

Esistono tre modalità di grafico:

  • Modalità colore: visualizza ogni serie temporale con un colore univoco.
  • Modalità statistiche: visualizza le misurazioni statistiche comuni per i dati in un grafico.
  • Modalità a raggi X: visualizza ogni serie temporale con un colore grigio traslucido. Ogni linea è tenue e, dove le linee si sovrappongono o si incrociano, i punti appaiono più luminosi. Pertanto, questa modalità è più utile nei grafici con molte linee. Le linee sovrapposte creano bande di luminosità, che indicano il comportamento normale all'interno di un gruppo di metriche.

Puoi modificare in modo permanente la modalità dei grafici a linee. Puoi modificare temporaneamente la modalità dei grafici a linee, ad area in pila, a barre in pila e a mappa termica.

Per modificare temporaneamente la modalità di un grafico:

  1. Nella Google Cloud console, vai alla pagina  Dashboard:

    Vai a Dashboard

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona una dashboard.

  4. Nella barra degli strumenti del grafico, fai clic su Altre opzioni, e seleziona dal menu.

    Le modifiche vengono eliminate quando la dashboard viene ricaricata.

Per modificare in modo permanente la modalità di un grafico a linee:

  1. Nella Google Cloud console, vai alla pagina  Dashboard:

    Vai a Dashboard

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona una dashboard.
  4. Nella barra degli strumenti del grafico, seleziona Modifica.
  5. Nel riquadro Visualizzazione, fai clic su Modalità grafico, e seleziona dal menu.

Metrics Explorer

Il tipo di widget di un grafico e la relativa impostazione della modalità di analisi determinano la modalità di visualizzazione dei dati nel grafico. Ad esempio, quando crei un grafico a linee, ogni serie temporale viene mostrata da una linea con un colore univoco. Tuttavia, puoi configurare un grafico a linee in modo che mostri misure statistiche come la media e la media mobile.

Esistono tre modalità di analisi:

  • Modalità standard: visualizza ogni serie temporale con un colore univoco.
  • Modalità statistiche: visualizza le misurazioni statistiche comuni per i dati in un grafico.
  • Modalità a raggi X: visualizza ogni serie temporale con un colore grigio traslucido. Ogni linea è tenue e, dove le linee si sovrappongono o si incrociano, i punti appaiono più luminosi. Pertanto, questa modalità è più utile nei grafici con molte linee. Le linee sovrapposte creano bande di luminosità, che indicano il comportamento normale all'interno di un gruppo di metriche.

Per modificare la modalità di analisi di un grafico a linee:

  1. Nella Google Cloud console, vai alla  Esplora metriche pagina:

    Vai a Esplora metriche

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona un tipo di risorsa e un tipo di metrica da rappresentare nel grafico.
  4. Nel riquadro Visualizzazione del grafico, espandi Modalità di analisi, e seleziona dal menu.

Esempi

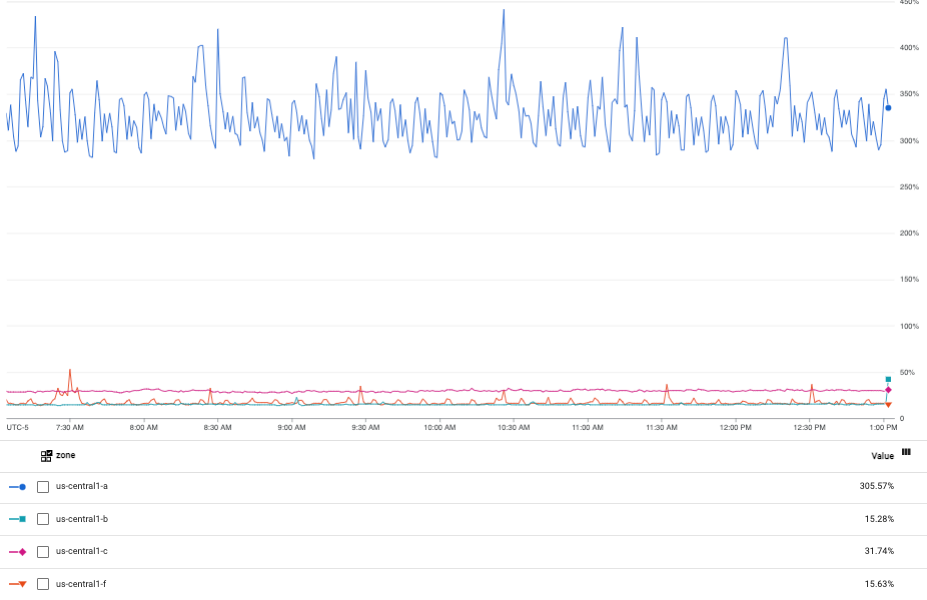

Lo screenshot seguente mostra un grafico in modalità colore:

Esempio di grafico in modalità a colori.

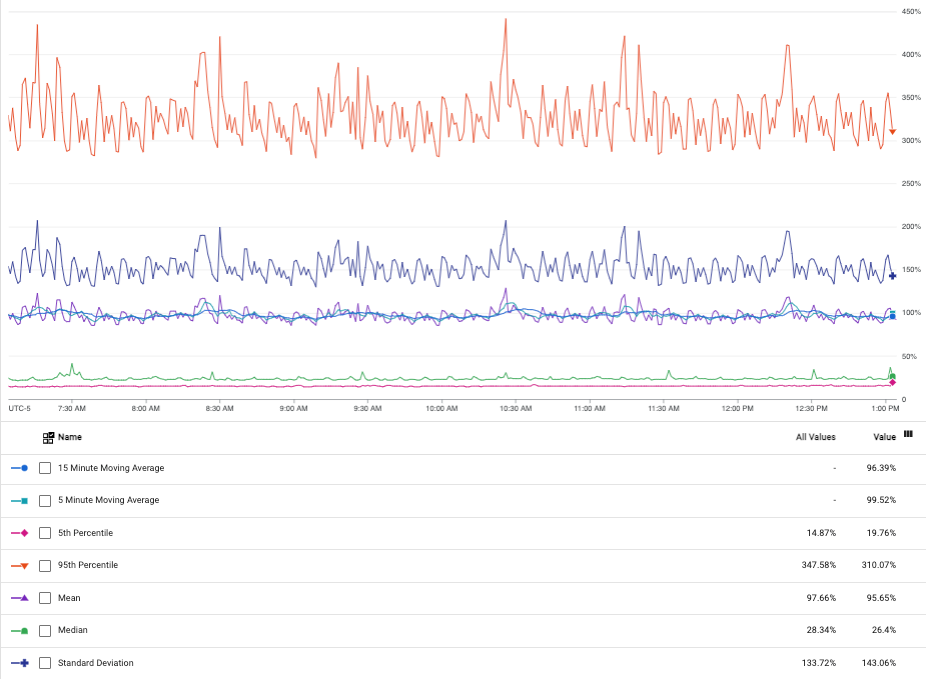

Lo screenshot seguente mostra il grafico precedente, ma in modalità statistiche:

Grafico in modalità statistiche.

Quando selezioni la modalità statistiche, la legenda del grafico mostra varie statistiche, come media, deviazione standard e altre.

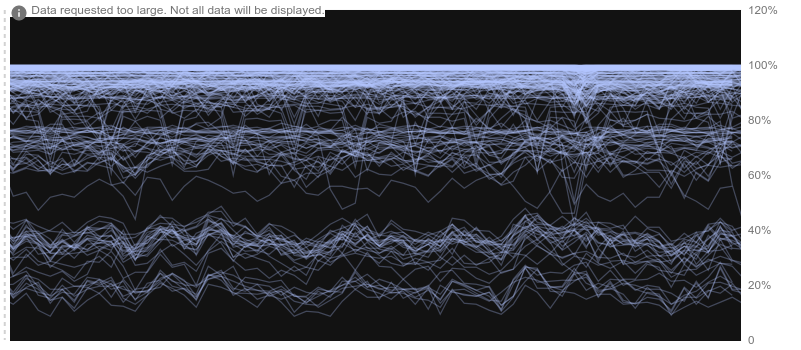

Lo screenshot seguente mostra un grafico in modalità a raggi X:

Esempio di grafico in modalità radiografia.

La modalità a raggi X evidenzia le tendenze centrali e le anomalie nei grafici densi. Ad esempio, considera un cluster di macchine che pubblicano gli stessi dati. Se visualizzi l'utilizzo della CPU nel cluster, dovresti vedere una banda intorno all'utilizzo medio della CPU del cluster. Questa banda mostra l'intervallo della media e può indicare se il cluster è sottoposto a overprovisioning o underprovisioning. Puoi anche utilizzare la modalità a raggi X per identificare i server che non funzionano in modo ottimale.

Impostare l'asse Y sulla scala logaritmica

L'opzione Scala logaritmica sull'asse Y ridimensiona i valori Y del grafico in modo logaritmico. Puoi scalare l'asse Y sinistro, l'asse Y destro o entrambi gli assi. Questo ridimensionamento è utile quando i valori si raggruppano strettamente in un intervallo ridotto. Seleziona la casella di controllo per attivare questa opzione e deselezionala per disattivarla.

Gli screenshot seguenti mostrano lo stesso grafico con l'asse Y predefinito e con un asse Y in scala logaritmica.

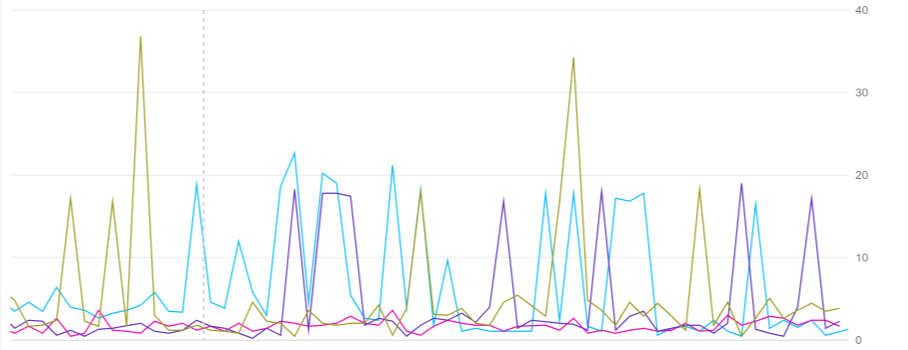

Asse Y predefinito:

Esempio di grafico con asse Y predefinito.

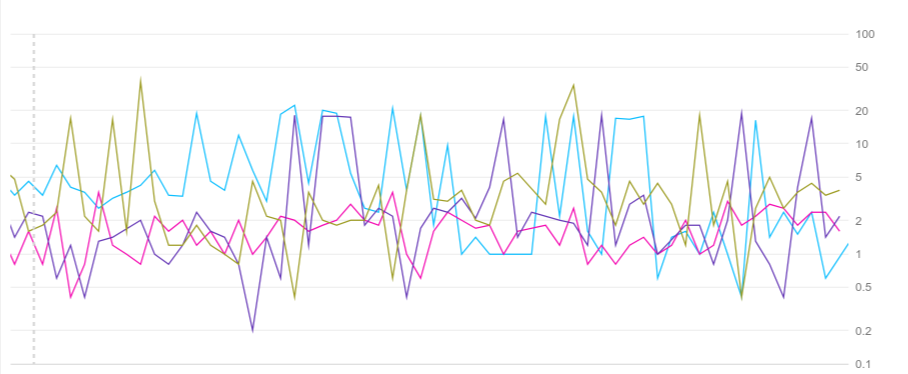

Asse Y in scala logaritmica:

Esempio di grafico con asse Y in scala logaritmica.

Grafici sulle dashboard

Per impostare l'asse Y sulla scala logaritmica:

  1. Nella Google Cloud console, vai alla pagina  Dashboard:

    Vai a Dashboard

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona una dashboard.
  4. Nella barra degli strumenti del grafico, seleziona Modifica.
  5. Nel riquadro Visualizzazione, seleziona Scala logaritmica sull'asse Y.

Metrics Explorer

Per impostare l'asse Y sulla scala logaritmica:

  1. Nella Google Cloud console, vai alla  Esplora metriche pagina:

    Vai a Esplora metriche

    Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Monitoring.

  2. Nella barra degli strumenti della Google Cloud console, seleziona il tuo Google Cloud progetto. Per le configurazioni di App Hub, seleziona il progetto host di App Hub o il progetto di gestione.
  3. Seleziona un tipo di risorsa e un tipo di metrica da rappresentare nel grafico.
  4. Nel riquadro Visualizzazione del grafico, espandi Scala e quindi seleziona Scala logaritmica sull'asse Y. Sono disponibili diverse opzioni per gli assi sinistro e destro.

Configurare la modalità API

Grafici sulle dashboard

Per poter visualizzare la configurazione di un widget come descritta dall'API Cloud Monitoring, fai clic su Mostra la modalità API nella configurazione.

Quando è selezionata, nel riquadro di configurazione di ogni widget della dashboard è disponibile una scheda denominata API. La modalità API può essere utile quando gestisci le dashboard tramite la Google Cloud console e l'API Cloud Monitoring.

Metrics Explorer

Non disponibile.
