Définir les options d'affichage des graphiques

Ce document explique comment définir les options d'affichage d'un graphique. Vous pouvez procéder comme suit :

Cette fonctionnalité n'est compatible qu'avec les Google Cloud projets. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.

Ajouter une ligne de référence

L'option Threshold (Seuil) permet de créer une ligne horizontale à partir d'un point de l'axe Y. Cette ligne fournit une référence visuelle pour la valeur de seuil choisie. Vous pouvez ajouter un seuil qui fait référence à une valeur sur l'axe Y de droite ou de gauche.

La capture d'écran ci-dessous montre un graphique avec une ligne de seuil :

Exemple de graphique avec une ligne de seuil.

Dans la capture d'écran précédente, le seuil est défini sur 7 500 et fait référence à l'axe Y de droite.

Graphiques sur les tableaux de bord

Pour ajouter une ligne de référence à un graphique, procédez comme suit :

  1. Dans la Google Cloud console, accédez à la  page Tableaux de bord :

    Accéder à la page Tableaux de bord

    Si vous utilisez la barre de recherche pour trouver cette page, sélectionnez le résultat dont le sous-titre est Monitoring.

  2. Dans la barre d'outils de la Google Cloud console, sélectionnez votre Google Cloud projet. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.
  3. Sélectionnez un tableau de bord.
  4. Dans la barre d'outils du graphique, sélectionnez Modifier.
  5. Dans le volet Affichage, cochez l'option Threshold (Seuil).
  6. (Facultatif) Pour modifier l'axe Y, cliquez sur Axe Y , puis sélectionnez une option dans le menu.
  7. Définissez une valeur pour le seuil dans le champ Threshold line (Ligne de seuil).

Explorateur de métriques

Pour ajouter une ligne de référence à un graphique, procédez comme suit :

  1. Dans la Google Cloud console, accédez à la  page Explorateur de métriques :

    Accéder à l'Explorateur de métriques

    Si vous utilisez la barre de recherche pour trouver cette page, sélectionnez le résultat dont le sous-titre est Monitoring.

  2. Dans la barre d'outils de la Google Cloud console, sélectionnez votre Google Cloud projet. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.
  3. Sélectionnez un type de ressource et un type de métrique à représenter dans un graphique.
  4. Dans le volet Affichage du graphique, développez Threshold Line (Ligne de seuil), sélectionnez Add threshold (Ajouter un seuil), puis remplissez la boîte de dialogue.

Définir le mode "Rayon X", "Couleur" ou "Statistiques"

Graphiques sur les tableaux de bord

Le type de widget d'un graphique et son paramètre de mode de graphique déterminent la façon dont le graphique affiche les données. Par exemple, lorsque vous créez un graphique en courbes, chaque série temporelle est affichée sous forme de ligne dans une couleur unique. Vous pouvez toutefois configurer un graphique en courbes pour afficher des mesures statistiques telles que la moyenne et la moyenne mobile.

Il existe trois modes de graphique :

  • Le mode "Couleur" affiche chaque série temporelle avec une couleur unique.
  • Le mode "Statistiques" affiche les mesures statistiques courantes des données d'un graphique.
  • Le mode "Rayon X" affiche toutes les séries temporelles en gris translucide. Individuellement, les lignes ressortent peu. Mais, lorsqu'elles se chevauchent ou se croisent, les points apparaissent plus brillants. Par conséquent, ce mode est plus utile sur les graphiques comportant de nombreuses lignes. Les lignes superposées créent des bandes lumineuses qui représentent le comportement normal dans un groupe de métriques.

Vous pouvez modifier définitivement le mode des graphiques en courbes. Vous pouvez modifier temporairement le mode des graphiques en courbes, en aires empilées, à barres empilées et des cartes de densité.

Pour modifier temporairement le mode d'un graphique, procédez comme suit :

  1. Dans la Google Cloud console, accédez à la  page Tableaux de bord :

    Accéder à la page Tableaux de bord

    Si vous utilisez la barre de recherche pour trouver cette page, sélectionnez le résultat dont le sous-titre est Monitoring.

  2. Dans la barre d'outils de la Google Cloud console, sélectionnez votre Google Cloud projet. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.
  3. Sélectionnez un tableau de bord.

  4. Dans la barre d'outils du graphique, cliquez sur Autres options, puis sélectionnez une option dans le menu.

    Vos modifications sont ignorées lorsque le tableau de bord est rechargé.

Pour modifier définitivement le mode d'un graphique en courbes, procédez comme suit :

  1. Dans la Google Cloud console, accédez à la  page Tableaux de bord :

    Accéder à la page Tableaux de bord

    Si vous utilisez la barre de recherche pour trouver cette page, sélectionnez le résultat dont le sous-titre est Monitoring.

  2. Dans la barre d'outils de la Google Cloud console, sélectionnez votre Google Cloud projet. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.
  3. Sélectionnez un tableau de bord.
  4. Dans la barre d'outils du graphique, sélectionnez Modifier.
  5. Dans le volet Affichage, cliquez sur Chart mode (Mode de graphique) , puis sélectionnez une option dans le menu.

Explorateur de métriques

Le type de widget d'un graphique et son paramètre de mode d'analyse déterminent la façon dont le graphique affiche les données. Par exemple, lorsque vous créez un graphique en courbes, chaque série temporelle est affichée sous forme de ligne dans une couleur unique. Vous pouvez toutefois configurer un graphique en courbes pour afficher des mesures statistiques telles que la moyenne et la moyenne mobile.

Il existe trois modes d'analyse :

  • Le mode standard affiche chaque série temporelle avec une couleur unique.
  • Le mode statistiques affiche les mesures statistiques courantes des données d'un graphique.
  • Le mode "Rayon X" affiche toutes les séries temporelles en gris translucide. Individuellement, les lignes ressortent peu. Mais, lorsqu'elles se chevauchent ou se croisent, les points apparaissent plus brillants. Par conséquent, ce mode est plus utile sur les graphiques comportant de nombreuses lignes. Les lignes superposées créent des bandes lumineuses qui représentent le comportement normal dans un groupe de métriques.

Pour modifier le mode d'analyse d'un graphique en courbes, procédez comme suit :

  1. Dans la Google Cloud console, accédez à la  page Explorateur de métriques :

    Accéder à l'Explorateur de métriques

    Si vous utilisez la barre de recherche pour trouver cette page, sélectionnez le résultat dont le sous-titre est Monitoring.

  2. Dans la barre d'outils de la Google Cloud console, sélectionnez votre Google Cloud projet. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.
  3. Sélectionnez un type de ressource et un type de métrique à représenter dans un graphique.
  4. Dans le volet Affichage du graphique, développez Analysis mode (Mode d'analyse), puis sélectionnez une option dans le menu.

Exemples

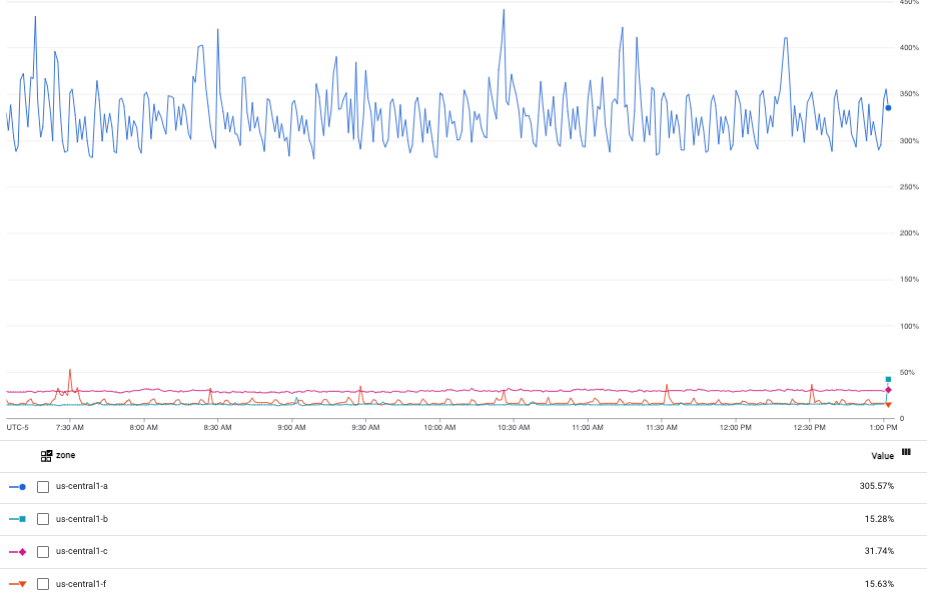

La capture d'écran suivante montre un graphique en mode "Couleur" :

Exemple de graphique en mode "Couleur"

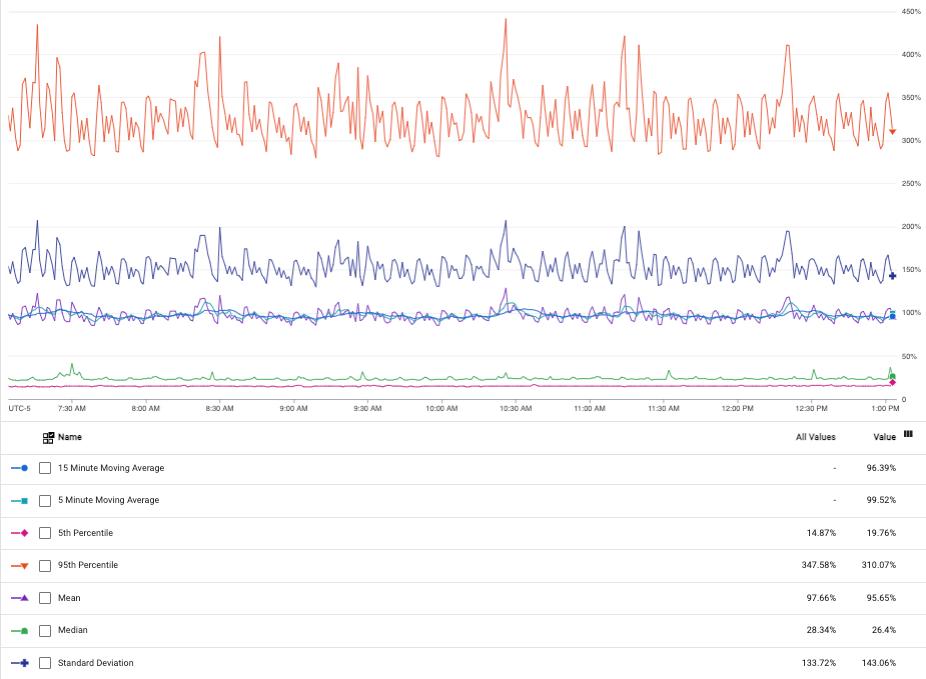

La capture d'écran suivante montre le même graphique, mais en mode "Statistiques" :

Graphique en mode "Statistiques".

Lorsque vous sélectionnez le mode "Statistiques", la légende du graphique affiche diverses statistiques, telles que la moyenne, l'écart type, etc.

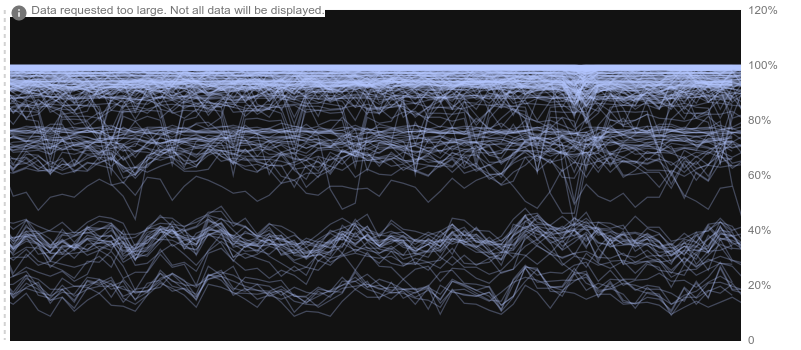

La capture d'écran suivante montre un graphique en mode "Rayon X" :

Exemple de graphique en mode "Rayon X".

Le mode "Rayon X" met en évidence les tendances centrales et les anomalies dans les graphiques denses. Prenons l'exemple d'un cluster de machines exécutant les mêmes données. Si vous examinez l'utilisation du processeur sur le cluster, vous pouvez vous attendre à voir apparaître une bande correspondant à l'utilisation moyenne du processeur pour le cluster. Cette bande montre les valeurs moyennes et peut indiquer si le cluster est sur- ou sous-approvisionné. Vous pouvez également utiliser le mode "Rayon X" pour identifier les serveurs qui ne fonctionnent pas de manière optimale.

Définir l'axe Y sur l'échelle logarithmique

L'option Log scale on Y-axis (Échelle logarithmique sur l'axe y) permet de redimensionner de manière logarithmique les valeurs Y du graphique. Vous pouvez mettre à l'échelle l'axe Y de gauche, l'axe Y de droite ou les deux axes. Ce rescaling est utile lorsque les valeurs se confondent dans une plage de valeurs trop petite. Cochez la case pour activer cette option et décochez-la pour la désactiver.

Les captures d'écran suivantes montrent le même graphique avec l'axe Y par défaut et avec un axe Y redimensionné de façon logarithmique.

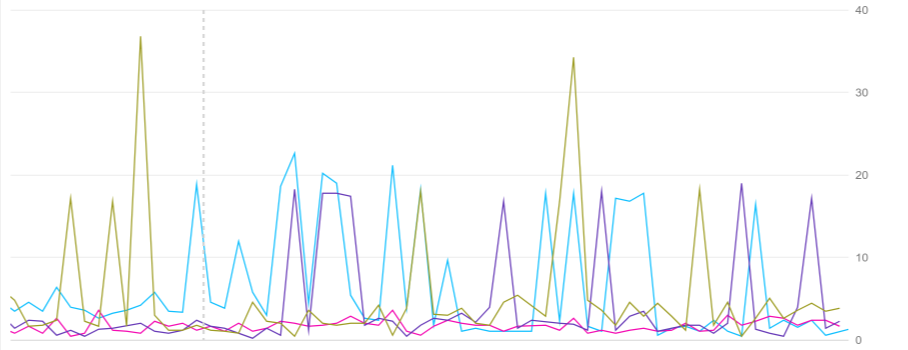

Axe y par défaut :

Exemple de graphique avec l'axe y par défaut.

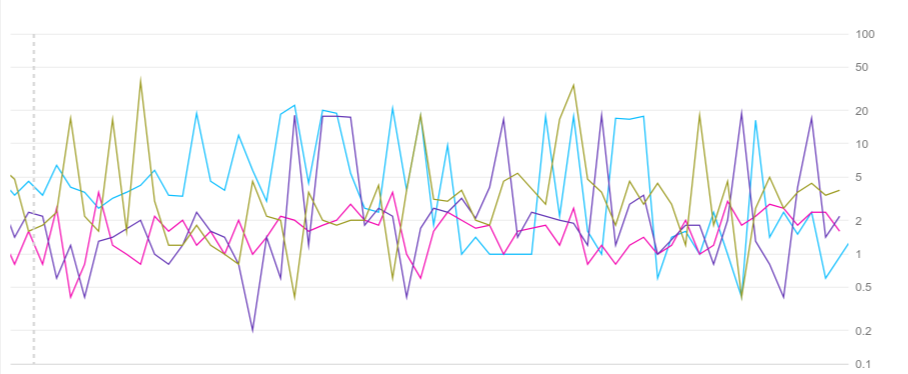

Axe y à l'échelle logarithmique :

Exemple de graphique avec l'axe y à l'échelle logarithmique

Graphiques sur les tableaux de bord

Pour définir l'axe Y sur l'échelle logarithmique, procédez comme suit :

  1. Dans la Google Cloud console, accédez à la  page Tableaux de bord :

    Accéder à la page Tableaux de bord

    Si vous utilisez la barre de recherche pour trouver cette page, sélectionnez le résultat dont le sous-titre est Monitoring.

  2. Dans la barre d'outils de la Google Cloud console, sélectionnez votre Google Cloud projet. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.
  3. Sélectionnez un tableau de bord.
  4. Dans la barre d'outils du graphique, sélectionnez Modifier.
  5. Dans le volet Affichage, cochez Log scale on Y-axis (Échelle logarithmique sur l'axe y).

Explorateur de métriques

Pour définir l'axe Y sur l'échelle logarithmique, procédez comme suit :

  1. Dans la Google Cloud console, accédez à la  page Explorateur de métriques :

    Accéder à l'Explorateur de métriques

    Si vous utilisez la barre de recherche pour trouver cette page, sélectionnez le résultat dont le sous-titre est Monitoring.

  2. Dans la barre d'outils de la Google Cloud console, sélectionnez votre Google Cloud projet. Pour les configurations App Hub, sélectionnez le projet hôte App Hub ou le projet de gestion.
  3. Sélectionnez un type de ressource et un type de métrique à représenter dans un graphique.
  4. Dans le volet Affichage du graphique, développez Scale (Échelle), puis sélectionnez Log scale on Y-axis (Échelle logarithmique sur l'axe y). Différentes options sont disponibles pour les axes de gauche et de droite.

Configurer le mode API

Graphiques sur les tableaux de bord

Pour afficher la configuration d'un widget tel que décrit par l'API Cloud Monitoring, cliquez sur Show API Mode in Configuration (Afficher le mode API dans la configuration).

Lorsque cette option est sélectionnée, un onglet intitulé API est disponible dans le volet de configuration pour chaque widget du tableau de bord. Le mode API peut être utile lorsque vous gérez vos tableaux de bord via la Google Cloud console et l'API Cloud Monitoring.

Explorateur de métriques

Non disponible.
