Implementar um sistema de enfileiramento de jobs com compartilhamento de cota entre namespaces no GKE

Neste tutorial, usamos o Kueue para mostrar como implementar um sistema de enfileiramento de jobs, configurar o recurso de carga de trabalho e o compartilhamento de cota entre diferentes namespaces no Google Kubernetes Engine (GKE) e maximizar a utilização do cluster.

Contexto

Como engenheiro de infraestrutura ou administrador de cluster, maximizar a utilização entre namespaces é muito importante. Um lote de jobs em um namespace pode não utilizar totalmente a cota completa atribuída ao namespace, enquanto outro namespace pode ter vários jobs pendentes. Para usar com eficiência os recursos do cluster entre jobs em namespaces diferentes e aumentar a flexibilidade do gerenciamento de cotas, configure coortes no Kueue. Uma coorte é um grupo de ClusterQueues que podem pedir emprestados cotas não utilizadas uns dos outros. Um ClusterQueue controla um conjunto de recursos, como aceleradores de hardware, memória e CPU.

Você pode encontrar uma definição mais detalhada de todos esses conceitos na documentação do Kueue

Criar o ResourceFlavors

Um ResourceFlavor representa variações de recursos nos nós do cluster, como VMs diferentes (por exemplo, spot versus sob demanda), arquiteturas (por exemplo, CPUs x86 x ARM), marcas e modelos (por exemplo, Nvidia A100 versus GPUs T4).

Os ResourceFlavors usam rótulos e taints de nós para fazer a correspondência com um conjunto de nós no cluster.

apiVersion: kueue.x-k8s.io/v1beta1
kind: ResourceFlavor
metadata:
  name: on-demand # This ResourceFlavor will be used for the CPU resource
spec:
  nodeLabels:
    cloud.google.com/gke-provisioning: standard # This label was applied automatically by GKE
---
apiVersion: kueue.x-k8s.io/v1beta1
kind: ResourceFlavor
metadata:
  name: spot # This ResourceFlavor will be used as added resource for the CPU resource
spec:
  nodeLabels:
    cloud.google.com/gke-provisioning: spot # This label was applied automatically by GKE

Nesse manifesto:

O ResourceFlavor on-demand tem o rótulo definido como cloud.google.com/gke-provisioning: standard.
O ResourceFlavor spot tem o rótulo definido como cloud.google.com/gke-provisioning: spot.

Quando uma carga de trabalho é atribuída a um ResourceFlavor, o Kueue atribui os pods da carga aos nós que correspondem aos rótulos de nós definidos para o ResourceFlavor.

Implantar o ResourceFlavor:

kubectl apply -f flavors.yaml

Criar o ClusterQueue e a LocalQueue

Crie duas ClusterQueues cq-team-a e cq-team-b e as LocalQueues lq-team-a e lq-team-b correspondentes com os namespaces team-a e team-b, respectivamente.

ClusterQueues são objetos com escopo de cluster que controlam um pool de recursos, como aceleradores de hardware, memória e CPU. Os administradores em lote podem restringir a visibilidade desses objetos a usuários em lote.

LocalQueues são objetos com namespace que os usuários em lote podem listar. Eles apontam para CluterQueues, a partir dos quais os recursos são alocados para executar as cargas de trabalho da LocalQueue.

apiVersion: kueue.x-k8s.io/v1beta1
kind: ClusterQueue
metadata:
  name: cq-team-a
spec:
  cohort: all-teams # cq-team-a and cq-team-b share the same cohort
  namespaceSelector:
    matchLabels:
      kubernetes.io/metadata.name: team-a #Only team-a can submit jobs direclty to this queue, but will be able to share it through the cohort
  resourceGroups:
  - coveredResources: ["cpu", "memory"]
    flavors:
    - name: on-demand
      resources:
      - name: "cpu"
        nominalQuota: 10
        borrowingLimit: 5
      - name: "memory"
        nominalQuota: 10Gi
        borrowingLimit: 15Gi
    - name: spot # This ClusterQueue doesn't have nominalQuota for spot, but it can borrow from others
      resources:
      - name: "cpu"
        nominalQuota: 0
      - name: "memory"
        nominalQuota: 0
---
apiVersion: kueue.x-k8s.io/v1beta1
kind: LocalQueue
metadata:
  namespace: team-a # LocalQueue under team-a namespace
  name: lq-team-a
spec:
  clusterQueue: cq-team-a # Point to the ClusterQueue team-a-cq

ClusterQueues permite que os recursos tenham diversas variações. Nesse caso, as duas QueueQueues têm duas variações, on-demand e spot, cada uma fornecendo recursos cpu. A cota de spot do ResourceFlavor está definida como 0 e não será usada no momento.

As duas ClusterQueues compartilham a mesma coorte chamada all-teams, definida em .spec.cohort. Quando duas ou mais ClusterQueues compartilham a mesma coorte, é possível pedir emprestado uma cota não utilizada entre si.

Saiba mais sobre como as coortes funcionam e a semântica do empréstimo na documentação do Kueue

Implante as ClusterQueues e LocalQueues:

kubectl apply -f cq-team-a.yaml
kubectl apply -f cq-team-b.yaml

(Opcional) Monitorar cargas de trabalho usando o kube-prometheus

É possível usar o Prometheus para monitorar suas cargas de trabalho ativas e pendentes do Kueue. Para monitorar as cargas de trabalho que estão sendo criadas e observar a carga em cada ClusterQueue, implante o kube-prometheus no cluster no namespace monitoring:

Faça o download do código-fonte do operador do Prometheus:

cd
git clone https://github.com/prometheus-operator/kube-prometheus.git

Crie os CustomResourceDefinitions(CRDs):

kubectl create -f kube-prometheus/manifests/setup

Crie os componentes de monitoramento:

kubectl create -f kube-prometheus/manifests

Permita que o prometheus-operator colete métricas dos componentes do Kueue:

kubectl apply -f https://github.com/kubernetes-sigs/kueue/releases/download/$VERSION/prometheus.yaml

Mude para o diretório de trabalho:

cd kubernetes-engine-samples/batch/kueue-cohort

Configure o encaminhamento de portas para o serviço Prometheus em execução no cluster do GKE:
```
kubectl --namespace monitoring port-forward svc/prometheus-k8s 9090
```
Abra a interface da Web do Prometheus em localhost:9090 no navegador.

No Cloud Shell:
1. Clique em Visualização da Web.
2. Clique em Alterar porta e defina o número da porta como 9090.
3. Clique em Alterar e visualizar.

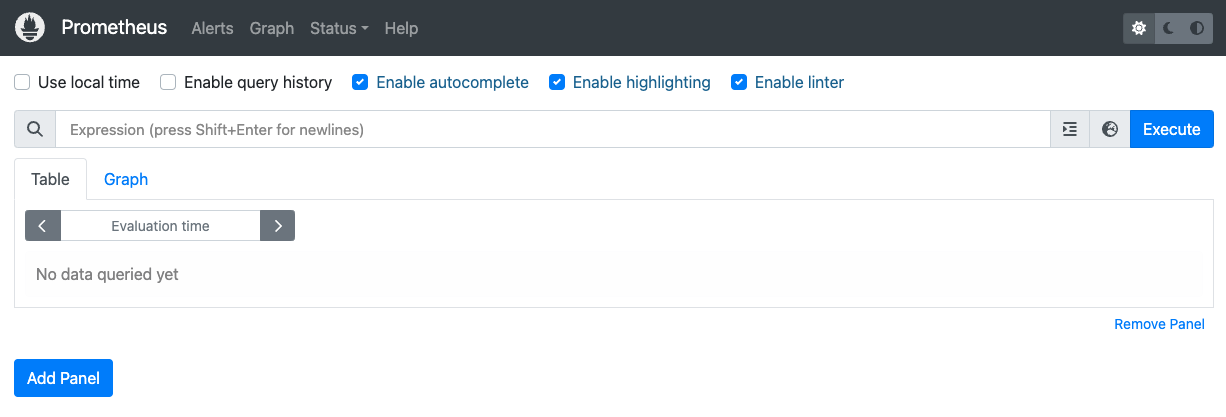

A seguinte UI da Web do Prometheus aparece.
Na caixa de consulta Expressão, insira a consulta a seguir para criar o primeiro painel que monitora as cargas de trabalho ativas da ClusterQueue cq-team-a:
```
kueue_pending_workloads{cluster_queue="cq-team-a", status="active"} or kueue_admitted_active_workloads{cluster_queue="cq-team-a"}
```
Clique em Adicionar painel.
Na caixa de consulta Expressão, insira a consulta a seguir para criar outro painel que monitora as cargas de trabalho ativas da ClusterQueue cq-team-b:
```
kueue_pending_workloads{cluster_queue="cq-team-b", status="active"} or kueue_admitted_active_workloads{cluster_queue="cq-team-b"}
```
Clique em Adicionar painel.
Na caixa de consulta Expressão, insira a consulta a seguir para criar um painel que monitora o número de nós no cluster:
```
count(kube_node_info)
```

(Opcional) Monitorar cargas de trabalho usando o Google Cloud Managed Service para Prometheus

É possível usar o Google Cloud Managed Service para Prometheus para monitorar as cargas de trabalho ativas e pendentes do Kueue. Confira a lista completa de métricas na documentação do Kueue.

Configure a identidade e o RBAC para acesso às métricas:

A configuração a seguir cria quatro recursos do Kubernetes que fornecem acesso a métricas para os coletores do Google Cloud Managed Service para Prometheus.

Uma ServiceAccount chamada kueue-metrics-reader no namespace kueue-system será usada para autenticar ao acessar as métricas do Kueue.
Um Secret associado à conta de serviço kueue-metrics-reader, armazena um token de autenticação usado pelo coletor para se autenticar com o endpoint de métricas exposto pela implantação do Kueue.
Uma função chamada kueue-secret-reader no namespace kueue-system, que permite ler o secret que contém o token da conta de serviço.
Um ClusterRoleBinding que concede à conta de serviço kueue-metrics-reader o ClusterRole kueue-metrics-reader.

apiVersion: v1
kind: ServiceAccount
metadata:
 name: kueue-metrics-reader
 namespace: kueue-system
---
apiVersion: v1
kind: Secret
metadata:
 name: kueue-metrics-reader-token
 namespace: kueue-system
 annotations:
   kubernetes.io/service-account.name: kueue-metrics-reader
type: kubernetes.io/service-account-token
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
 name: kueue-secret-reader
 namespace: kueue-system
rules:
-   resources:
 -   secrets
 apiGroups: [""]
 verbs: ["get", "list", "watch"]
 resourceNames: ["kueue-metrics-reader-token"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
 name: kueue-metrics-reader
subjects:
-   kind: ServiceAccount
 name: kueue-metrics-reader
 namespace: kueue-system
roleRef:
 kind: ClusterRole
 name: kueue-metrics-reader
 apiGroup: rbac.authorization.k8s.io

Configure o RoleBinding para o Google Cloud Managed Service para Prometheus:

Dependendo se você estiver usando um cluster Autopilot ou Standard, será necessário criar o RoleBinding no namespace gke-gmp-system ou gmp-system. Esse recurso permite que a conta de serviço do coletor acesse o segredo kueue-metrics-reader-token para autenticar e extrair as métricas do Kueue.

Piloto automático

  apiVersion: rbac.authorization.k8s.io/v1
  kind: RoleBinding
  metadata:
    name: gmp-system:collector:kueue-secret-reader
    namespace: kueue-system
  roleRef:
    name: kueue-secret-reader
    kind: Role
    apiGroup: rbac.authorization.k8s.io
  subjects:
  -   name: collector
    namespace: gke-gmp-system
    kind: ServiceAccount

Padrão

  apiVersion: rbac.authorization.k8s.io/v1
  kind: RoleBinding
  metadata:
    name: gmp-system:collector:kueue-secret-reader
    namespace: kueue-system
  roleRef:
    name: kueue-secret-reader
    kind: Role
    apiGroup: rbac.authorization.k8s.io
  subjects:
  -   name: collector
    namespace: gmp-system
    kind: ServiceAccount

Configure o recurso PodMonitoring:

O recurso a seguir configura o monitoramento da implantação do Kueue e especifica que as métricas são expostas no caminho /metrics por HTTPS. Ele usa o secret kueue-metrics-reader-token para autenticação ao extrair as métricas.

apiVersion: monitoring.googleapis.com/v1
kind: PodMonitoring
metadata:
name: kueue
namespace: kueue-system
spec:
selector:
 matchLabels:
   control-plane: controller-manager
endpoints:
-   port: 8443
 interval: 30s
 path: /metrics
 scheme: https
 tls:
   insecureSkipVerify: true
 authorization:
   type: Bearer
   credentials:
     secret:
       name: kueue-metrics-reader-token
       key: token

Consultar métricas exportadas

Exemplos de consultas PromQL para monitorar sistemas baseados no Kueue

Com essas consultas do PromQL, é possível monitorar as principais métricas do Kueue, como capacidade de processamento de jobs, uso de recursos por fila e tempos de espera da carga de trabalho, para entender o desempenho do sistema e identificar possíveis gargalos.

Capacidade de jobs

Isso calcula a taxa por segundo de cargas de trabalho aceitas em cinco minutos para cada cluster_queue. Essa métrica pode ajudar a detalhar por fila, identificar gargalos e somar o throughput geral do sistema.

Consulta:

sum(rate(kueue_admitted_workloads_total[5m])) by (cluster_queue)

Uso de recursos

Isso pressupõe que metrics.enableClusterQueueResources esteja ativado. Ele calcula a proporção entre o uso atual da CPU e a cota nominal de CPU para cada fila. Um valor próximo de 1 indica alta utilização. Você pode adaptar isso para memória ou outros recursos mudando o rótulo do recurso.

Para instalar uma versão lançada do Kueue com configuração personalizada no cluster, siga a documentação do Kueue.

Consulta:

sum(kueue_cluster_queue_resource_usage{resource="cpu"}) by (cluster_queue) / sum(kueue_cluster_queue_nominal_quota{resource="cpu"}) by (cluster_queue)

Tempo de espera na fila

Isso fornece o tempo de espera do 90º percentil para cargas de trabalho em uma fila específica. É possível modificar o valor do quantil (por exemplo, 0,5 para mediana, 0,99 para o percentil 99) para entender a distribuição do tempo de espera.

Consulta:

histogram_quantile(0.9, kueue_admission_wait_time_seconds_bucket{cluster_queue="QUEUE_NAME"})

Criar Jobs e observar as cargas de trabalho admitidas

Nesta seção, você cria jobs do Kubernetes nos namespaces team-a e team-b. Um controlador de job no Kubernetes cria um ou mais pods e garante que eles executem uma tarefa específica com sucesso.

Gerar jobs para os ClusterQueues que ficarão suspensos por 10 segundos, com três jobs em paralelo e com três conclusões concluídas. Em seguida, ele será limpo após 60 segundos.

apiVersion: batch/v1
kind: Job
metadata:
  namespace: team-a # Job under team-a namespace
  generateName: sample-job-team-a-
  labels:
    kueue.x-k8s.io/queue-name: lq-team-a # Point to the LocalQueue
spec:
  ttlSecondsAfterFinished: 60 # Job will be deleted after 60 seconds
  parallelism: 3 # This Job will have 3 replicas running at the same time
  completions: 3 # This Job requires 3 completions
  suspend: true # Set to true to allow Kueue to control the Job when it starts
  template:
    spec:
      containers:
      - name: dummy-job
        image: gcr.io/k8s-staging-perf-tests/sleep:latest
        args: ["10s"] # Sleep for 10 seconds
        resources:
          requests:
            cpu: "500m"
            memory: "512Mi"
      restartPolicy: Never

job-team-a.yaml cria jobs no namespace team-a e aponta para o LocalQueue lq-team-a e o ClusterQueue cq-team-a.

Da mesma forma, job-team-b.yaml cria jobs no namespace team-b e aponta para o LocalQueue lq-team-b e a ClusterQueue cq-team-b.

Inicie um novo terminal e execute este script para gerar um job a cada segundo:
```
./create_jobs.sh job-team-a.yaml 1
```
Inicie outro terminal e crie jobs para o namespace team-b:
```
./create_jobs.sh job-team-b.yaml 1
```
Observe os jobs que estão sendo enfileirados no Prometheus. Ou com este comando:
```
watch -n 2 kubectl get clusterqueues -o wide
```

A saída será semelhante a esta:

    NAME        COHORT      STRATEGY         PENDING WORKLOADS   ADMITTED WORKLOADS
    cq-team-a   all-teams   BestEffortFIFO   0                   5
    cq-team-b   all-teams   BestEffortFIFO   0                   4

Pedir emprestado cota não utilizada com coortes

As ClusterQueues podem não estar com capacidade total o tempo todo. O uso de cotas não é maximizado quando as cargas de trabalho não são distribuídas uniformemente entre os ClusterQueues. Se ClusterQueues compartilharem a mesma coorte entre si, elas poderão pegar emprestado cotas de outras ClusterQueues para maximizar a utilização da cota.

Quando houver jobs enfileirados para os ClusterQueues cq-team-a e cq-team-b, interrompa o script do namespace team-b pressionando CTRL+c no terminal correspondente.
Depois que todos os jobs pendentes do namespace team-b forem processados, os jobs do namespace team-a poderão usar os recursos disponíveis em cq-team-b:
```
kubectl describe clusterqueue cq-team-a
```
Como cq-team-a e cq-team-b compartilham a mesma coorte chamada all-teams, essas ClusterQueues podem compartilhar recursos que não são utilizados.
```
  Flavors Usage:
    Name:  on-demand
    Resources:
      Borrowed:  5
      Name:      cpu
      Total:     15
      Borrowed:  5Gi
      Name:      memory
      Total:     15Gi
```

Retome o script para o namespace team-b.

./create_jobs.sh job-team-b.yaml 3

Observe como os recursos emprestados de cq-team-a retornam a 0, enquanto os recursos de cq-team-b são usados para as próprias cargas de trabalho:

kubectl describe clusterqueue cq-team-a

  Flavors Usage:
    Name:  on-demand
    Resources:
      Borrowed:  0
      Name:      cpu
      Total:     9
      Borrowed:  0
      Name:      memory
      Total:     9Gi

Aumentar a cota com VMs do Spot

Quando a cota precisar ser aumentada temporariamente, por exemplo, para atender à alta demanda em cargas de trabalho pendentes, é possível configurar o Kueue para acomodar a demanda adicionando mais ClusterQueues à coorte. ClusterQueues com recursos não utilizados podem compartilhá-los com outras ClusterQueues que pertencem à mesma coorte.

No início do tutorial, você criou um pool de nós chamado spot usando VMs do Spot e um ResourceFlavor chamado spot com o rótulo definido como cloud.google.com/gke-provisioning: spot. Crie um ClusterQueue para usar este pool de nós e o ResourceFlavor que o representa:

Crie um novo ClusterQueue chamado cq-spot com a coorte definida como all-teams:

apiVersion: kueue.x-k8s.io/v1beta1
kind: ClusterQueue
metadata:
  name: spot-cq
spec:
  cohort: all-teams # Same cohort as cq-team-a and cq-team-b
  resourceGroups:
  - coveredResources: ["cpu", "memory"]
    flavors:
    - name: spot
      resources:
      - name: "cpu"
        nominalQuota: 40
      - name: "memory"
        nominalQuota: 144Gi

Como essa ClusterQueue compartilha a mesma coorte com cq-team-a e cq-team-b, a cq-team-a e a cq-team-b podem receber recursos de até 15 solicitações de CPU e 15 Gi de memória.

kubectl apply -f cq-spot.yaml

No Prometheus, observe como as cargas de trabalho admitidas aumentam para cq-team-a e cq-team-b graças à cota adicionada por cq-spot que compartilha a mesma coorte. Ou com este comando:
```
watch -n 2 kubectl get clusterqueues -o wide
```
No Prometheus, observe o número de nós no cluster. Ou com este comando:
```
watch -n 2 kubectl get nodes -o wide
```
Interrompa os dois scripts pressionando CTRL+c para os namespaces team-a e team-b.

Implementar um sistema de enfileiramento de jobs com compartilhamento de cota entre namespaces no GKE Mantenha tudo organizado com as coleções Salve e categorize o conteúdo com base nas suas preferências.

Contexto

Criar o ResourceFlavors

Criar o ClusterQueue e a LocalQueue

(Opcional) Monitorar cargas de trabalho usando o kube-prometheus

(Opcional) Monitorar cargas de trabalho usando o Google Cloud Managed Service para Prometheus

Piloto automático

Padrão

Consultar métricas exportadas

Exemplos de consultas PromQL para monitorar sistemas baseados no Kueue

Capacidade de jobs

Uso de recursos

Tempo de espera na fila

Criar Jobs e observar as cargas de trabalho admitidas

Pedir emprestado cota não utilizada com coortes

Aumentar a cota com VMs do Spot

Implementar um sistema de enfileiramento de jobs com compartilhamento de cota entre namespaces no GKE
