本文档介绍了如何使用 Multus CNI、IPVLAN CNI 插件和 Whereabouts IPAM 插件在 Google Kubernetes Engine (GKE) 中配置具有多个网络接口的 Pod。
IPVLAN CNI 插件为额外的 Pod 接口提供第 2 层连接，而 Whereabouts IPAM 插件则会动态地为这些接口分配 IP 地址。
此设置支持高级网络配置，例如分离控制平面和数据平面流量，以增强网络隔离和分段。
本文档适用于为组织设计和架构网络的云架构师和网络专家。如需详细了解我们在 Google Cloud 内容中提及的常见角色和示例任务，请参阅常见的 GKE 用户角色和任务。
在阅读本文档之前，请确保您熟悉以下概念：
将 Multus 与 IPVLAN 搭配使用的优势
使用此解决方案为 Pod 配置多个网络接口可带来多项关键优势。在第 2 层模式下配置 Multus 和 IPVLAN 的主要使用场景是需要第 2 层邻接的网络分段：
- 流量隔离：隔离不同类型的流量，以提高安全性和性能。例如，您可以将敏感的管理流量与应用数据流量分开。
- 控制平面和数据平面分离：将主网络接口专用于控制平面流量，同时通过辅助 IPVLAN 接口引导高吞吐量数据平面流量。
- 第 2 层邻接：满足需要在同一辅助网络上的 Pod 之间建立直接第 2 层连接的应用的要求。
限制
配置了 Multus 接口的 Pod 无法同时使用 GKE 的内置多网络功能。Pod 的网络配置必须使用 Multus 或集群的内置多网络功能。
Multus 如何与 IPVLAN 和 Whereabouts 搭配使用
Multus 是一种 CNI 元插件，可让 Pod 连接到多个网络。Multus 充当调度程序，调用其他 CNI 插件以根据 NetworkAttachmentDefinition 资源配置网络接口。您可以使用 NetworkAttachmentDefinition 定义每个附加网络，该参数用于指定要为相应网络使用哪个 CNI 插件（例如 IPVLAN）和 IPAM 插件（例如 Whereabouts）。

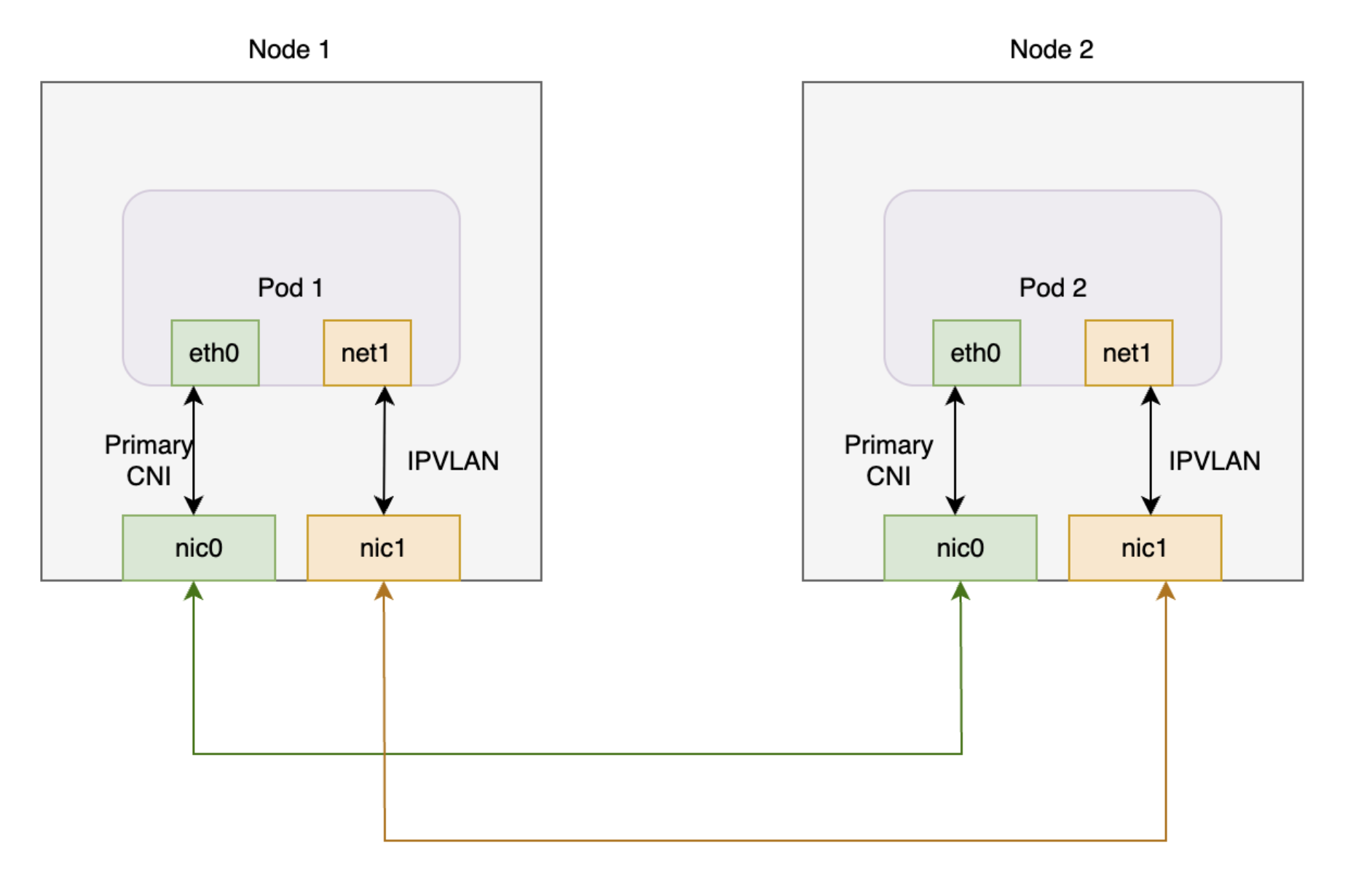

下图展示了使用 IPVLAN 和 Whereabouts 插件的 Multus 架构。Whereabouts 插件与 Multus 和 IPVLAN 协同工作，以处理 Pod 的其他网络接口的 IP 地址管理 (IPAM)。
此图显示了两个节点，每个节点都有一个 Pod。每个 Pod 都有一个主接口和一个附加接口。两个主要接口连接到共享网络接口卡，而两个附加接口连接到另一个共享网络接口卡。
在 GKE 上将 Multus 与 IPVLAN 和 Whereabouts 搭配使用时，Pod 通常具有以下接口配置：
- 主接口 (
eth0)：GKE Dataplane V2 会管理此接口，提供默认的集群连接。 - 其他接口（
net1等）：Multus 会管理这些接口。 对于您在 Pod 注释中指定的每个NetworkAttachmentDefinition，Multus 都会在第 2 层模式下调用 IPVLAN CNI 插件。此配置可提供与辅助 VPC 网络的第 2 层连接。 - IP 地址管理 (IPAM)：您可以在
NetworkAttachmentDefinition中配置 Whereabouts IPAM 插件。Whereabouts IPAM 插件会从预定义的范围内动态为额外的 IPVLAN 接口分配 IP 地址。
使用多个网络进行 Pod 调度
当您创建 Pod 并在其注释中指定 NetworkAttachmentDefinition 时，GKE 调度程序只会将该 Pod 放置在能够满足网络要求的节点上。调度程序会识别节点池中已配置必要辅助网络接口的节点。此节点识别过程可确保调度程序将 Pod 调度到可以连接到附加网络并从指定范围接收 IP 地址的节点上。
以下部分将指导您在 GKE 集群上配置 Multus 与 IPVLAN 和 Whereabouts 插件。
准备工作
在开始之前，请确保您已执行以下任务：
- 启用 Google Kubernetes Engine API。 启用 Google Kubernetes Engine API
- 如果您要使用 Google Cloud CLI 执行此任务，请安装并初始化 gcloud CLI。 如果您之前安装了 gcloud CLI，请通过运行
gcloud components update命令来获取最新版本。较早版本的 gcloud CLI 可能不支持运行本文档中的命令。
- 安装
kubectl命令行工具。 - 设置一个运行 1.28 版或更高版本的 GKE 集群，并启用 Dataplane V2、IP 别名和多网络。如需了解具体操作方法，请参阅设置 Pod 的多网络支持。 启用多网络功能还会启用多 IP 子网和永久性 IP HA 政策功能，从而无需手动设置节点间连接。
- 使用经过 GKE 验证的 Multus CNI 版本（例如 v4.2.1）以确保兼容性。
设置 VPC
如需设置虚拟私有云 (VPC) 以搭配 Multus 使用，包括为节点网络创建子网和为 Pod 网络创建次要范围，请完成以下步骤：
创建新的 VPC 或使用现有 VPC：
gcloud compute networks create VPC_NAME \ --subnet-mode=custom将
VPC_NAME替换为 VPC 的名称。在此 VPC 中创建一个新子网：
gcloud compute networks subnets create SUBNET_NAME \ --range=PRIMARY_RANGE \ --network=VPC_NAME \ --region=REGION \ --secondary-range=SECONDARY_RANGE_NAME=SECONDARY_RANGE_CIDR替换以下内容：
SUBNET_NAME：新子网的名称。PRIMARY_RANGE：子网的主要 CIDR 范围，例如10.0.1.0/24。此命令将此范围用于节点接口。VPC_NAME：VPC 的名称。REGION：子网的区域，例如us-central1。SECONDARY_RANGE_NAME：子网中 Pod 的次要 IP 地址范围的名称。SECONDARY_RANGE_CIDR：Pod 的次要 CIDR 范围，例如172.16.1.0/24。Pod 上的其他接口使用此范围。
此命令会创建一个子网，其中包含一个用于额外节点接口的主要 CIDR 范围和一个用于额外 Pod 接口的次要范围。
创建 GKE Standard 集群
创建启用了多网络的 GKE Standard 集群：
gcloud container clusters create CLUSTER_NAME \
--cluster-version=CLUSTER_VERSION \
--enable-dataplane-v2 \
--enable-ip-alias \
--enable-multi-networking
替换以下内容：
CLUSTER_NAME：新集群的名称。CLUSTER_VERSION：GKE 集群的版本。您必须使用 1.28 或更高版本。
启用多网络功能后，您可以创建具有多个网络接口的节点池，而这是 Multus CNI 所必需的。
创建 GKE Standard 节点池
创建连接到其他 VPC 网络的 GKE Standard 节点池：
gcloud container node-pools create NODEPOOL_NAME \
--cluster CLUSTER_NAME \
--zone "ZONE" \
--additional-node-network network=VPC_NAME,subnetwork=SUBNET_NAME \
--additional-pod-network subnetwork=SUBNET_NAME,pod-ipv4-range=SECONDARY_RANGE_NAME,max-pods-per-node=8
替换以下内容：
NODEPOOL_NAME：新节点池的名称。CLUSTER_NAME：您的集群的名称。ZONE：节点池的可用区，例如us-central1-c。VPC_NAME：附加 VPC 的名称。SUBNET_NAME：子网的名称。SECONDARY_RANGE_NAME：子网中 Pod 的次要 IP 地址范围的名称。
此命令会创建一个节点池，其中节点在 SUBNET_NAME 中具有额外的网络接口，并且这些节点上的 Pod 可以使用 SECONDARY_RANGE_NAME 中的 IP 地址。
如需详细了解如何创建具有多网络功能的 GKE 集群，请参阅设置 Pod 的多网络支持。
应用 Multus 部署
如需为 pod 启用多个网络接口，请安装 Multus CNI 插件。将以下清单（包含必需的 DaemonSet 和自定义资源定义 [CRD]）保存为 multus-manifest.yaml：
apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition metadata: name: ippools.whereabouts.cni.cncf.io spec: group: whereabouts.cni.cncf.io names: kind: IPPool listKind: IPPoolList plural: ippools singular: ippool scope: Namespaced versions: - name: v1alpha1 schema: openAPIV3Schema: description: IPPool is the Schema for the ippools API properties: apiVersion: description: 'APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#resources' type: string kind: description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/api-conventions.md#types-kinds' type: string metadata: type: object spec: description: IPPoolSpec defines the desired state of IPPool properties: allocations: additionalProperties: description: IPAllocation represents metadata about the pod/container owner of a specific IP properties: id: type: string podref: type: string required: - id type: object description: Allocations is the set of allocated IPs for the given range. Its indices are a direct mapping to the IP with the same index/offset for the pools range. type: object range: description: Range is a RFC 4632/4291-style string that represents an IP address and prefix length in CIDR notation type: string required: - allocations - range type: object type: object served: true storage: true status: acceptedNames: kind: "" plural: "" conditions: [] storedVersions: [] --- apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition metadata: annotations: controller-gen.kubebuilder.io/version: v0.4.1 name: overlappingrangeipreservations.whereabouts.cni.cncf.io spec: group: whereabouts.cni.cncf.io names: kind: OverlappingRangeIPReservation listKind: OverlappingRangeIPReservationList plural: overlappingrangeipreservations singular: overlappingrangeipreservation scope: Namespaced versions: - name: v1alpha1 schema: openAPIV3Schema: description: OverlappingRangeIPReservation is the Schema for the OverlappingRangeIPReservations API properties: apiVersion: description: 'APIVersion defines the versioned schema of this representation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources' type: string kind: description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds' type: string metadata: type: object spec: description: OverlappingRangeIPReservationSpec defines the desired state of OverlappingRangeIPReservation properties: containerid: type: string podref: type: string required: - containerid type: object required: - spec type: object served: true storage: true status: acceptedNames: kind: "" plural: "" conditions: [] storedVersions: [] --- kind: ConfigMap apiVersion: v1 metadata: name: multus-cni-config namespace: kube-system labels: app: gke-multinet data: cni-conf.json: | { "name": "multus-cni-network", "type": "multus", "confDir": "/etc/cni/net.d", "namespaceIsolation": true, "logLevel": "verbose", "logFile": "/var/log/multus.log", "kubeconfig": "/var/lib/kubelet/kubeconfig", "clusterNetwork": "gke-pod-network" } --- apiVersion: apiextensions.k8s.io/v1 kind: CustomResourceDefinition metadata: name: network-attachment-definitions.k8s.cni.cncf.io spec: group: k8s.cni.cncf.io scope: Namespaced names: plural: network-attachment-definitions singular: network-attachment-definition kind: NetworkAttachmentDefinition shortNames: - net-attach-def versions: - name: v1 served: true storage: true schema: openAPIV3Schema: description: 'NetworkAttachmentDefinition is a CRD schema specified by the Network Plumbing Working Group to express the intent for attaching pods to one or more logical or physical networks. More information available at: https://github.com/k8snetworkplumbingwg/multi-net-spec' type: object properties: apiVersion: description: 'APIVersion defines the versioned schema of this represen tation of an object. Servers should convert recognized schemas to the latest internal value, and may reject unrecognized values. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#resources' type: string kind: description: 'Kind is a string value representing the REST resource this object represents. Servers may infer this from the endpoint the client submits requests to. Cannot be updated. In CamelCase. More info: https://git.k8s.io/community/contributors/devel/sig-architecture/api-conventions.md#types-kinds' type: string metadata: type: object spec: description: 'NetworkAttachmentDefinition spec defines the desired state of a network attachment' type: object properties: config: description: 'NetworkAttachmentDefinition config is a JSON-formatted CNI configuration' type: string --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRole metadata: name: multus-role rules: - apiGroups: ["k8s.cni.cncf.io"] resources: - '*' verbs: - '*' --- kind: ClusterRole apiVersion: rbac.authorization.k8s.io/v1 metadata: name: whereabouts rules: - apiGroups: - whereabouts.cni.cncf.io resources: - ippools - overlappingrangeipreservations verbs: - get - list - watch - create - update - patch - delete - apiGroups: - coordination.k8s.io resources: - leases verbs: - create - apiGroups: - coordination.k8s.io resources: - leases resourceNames: - whereabouts verbs: - '*' - apiGroups: [""] resources: - pods verbs: - list - get --- kind: ClusterRoleBinding apiVersion: rbac.authorization.k8s.io/v1 metadata: name: multus-role-binding subjects: - kind: Group name: system:nodes roleRef: kind: ClusterRole name: multus-role apiGroup: rbac.authorization.k8s.io --- apiVersion: rbac.authorization.k8s.io/v1 kind: ClusterRoleBinding metadata: name: whereabouts-role-binding roleRef: apiGroup: rbac.authorization.k8s.io kind: ClusterRole name: whereabouts subjects: - kind: ServiceAccount name: whereabouts-sa namespace: kube-system --- apiVersion: v1 kind: ServiceAccount metadata: name: whereabouts-sa namespace: kube-system --- apiVersion: apps/v1 kind: DaemonSet metadata: name: gke-multinet namespace: kube-system labels: app: gke-multinet spec: selector: matchLabels: app: gke-multinet template: metadata: labels: app: gke-multinet spec: priorityClassName: system-node-critical hostNetwork: true tolerations: - operator: Exists serviceAccountName: whereabouts-sa containers: - name: whereabouts-gc command: [/ip-control-loop] args: - "--log-level=debug" - "--enable-pod-watch=false" - "--cron-schedule=* * * * *" image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2 env: - name: NODENAME valueFrom: fieldRef: apiVersion: v1 fieldPath: spec.nodeName - name: WHEREABOUTS_NAMESPACE valueFrom: fieldRef: fieldPath: metadata.namespace resources: requests: cpu: "100m" memory: "50Mi" limits: cpu: "100m" memory: "50Mi" initContainers: - name: install-multus-config image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310 args: - "--cni-conf-dir=/host/etc/cni/net.d" - "--multus-conf-file=/tmp/multus-conf/00-multus.conf" - "--multus-log-level=verbose" - "--multus-kubeconfig-file-host=/var/lib/kubelet/kubeconfig" - "--skip-multus-binary-copy=true" - "--skip-config-watch=true" resources: requests: cpu: "100m" memory: "50Mi" limits: cpu: "100m" memory: "50Mi" securityContext: privileged: true volumeMounts: - name: cni mountPath: /host/etc/cni/net.d - name: multus-cfg mountPath: /tmp/multus-conf - name: install-whereabouts command: ["/bin/sh"] args: - -c - > SLEEP=false /install-cni.sh image: gcr.io/gke-release/whereabouts:v0.7.0-gke.3@sha256:2bb8450a99d86c73b262f5ccd8c433d3e3abf17d36ee5c3bf1056a1fe479e8c2 env: - name: NODENAME valueFrom: fieldRef: apiVersion: v1 fieldPath: spec.nodeName - name: WHEREABOUTS_NAMESPACE valueFrom: fieldRef: fieldPath: metadata.namespace resources: requests: cpu: "100m" memory: "50Mi" limits: cpu: "100m" memory: "50Mi" securityContext: privileged: true volumeMounts: - name: cni mountPath: /host/etc/cni/net.d - name: cnibin mountPath: /host/opt/cni/bin - name: install-binary image: gcr.io/gke-release/multus-cni:v4.2.1-gke.6@sha256:25b48b8dbbf6c78a10452836f52dee456514783565b70633a168a39e6d322310 command: ["/gkecmd"] args: - "-operation=copy" - "-cni-bin-dir=/host/opt/cni/bin" resources: requests: cpu: "10m" memory: "100Mi" limits: cpu: "10m" memory: "100Mi" securityContext: privileged: true volumeMounts: - name: cnibin mountPath: /host/opt/cni/bin volumes: - hostPath: path: /var/lib/kubelet/kubeconfig type: File name: kubelet-credentials - name: cni hostPath: path: /etc/cni/net.d type: DirectoryOrCreate - name: cnibin hostPath: path: /home/kubernetes/bin type: DirectoryOrCreate - name: multus-cfg configMap: name: multus-cni-config items: - key: cni-conf.json path: 00-multus.conf updateStrategy: rollingUpdate: maxUnavailable: 2 type: RollingUpdate
然后，将清单应用到您的集群：
kubectl apply -f multus-manifest.yaml
创建NetworkAttachmentDefinition清单
如需让 Pod 连接到其他网络，请创建 NetworkAttachmentDefinition 清单。此清单定义了 Pod 如何连接到网络，并指定了 IPAM 插件（例如 Whereabouts）分配的 IP 地址范围。此范围必须属于连接节点额外网络接口的子网。
将此清单保存为
nad.yaml。 此清单使用 IPVLAN 和 Whereabouts 插件。apiVersion: "k8s.cni.cncf.io/v1" kind: NetworkAttachmentDefinition metadata: name: NAD_NAME spec: config: '{ "cniVersion": "0.3.1", "plugins": [ { "type": "ipvlan", "master": "eth1", "mode": "l2", "ipam": { "type": "whereabouts", "range": SECONDARY_RANGE_NAME } } ] }'清单包含以下字段：
NAD_NAME：NetworkAttachmentDefinition的名称。master：节点的辅助网络接口的名称，该接口充当 IPVLAN 的master接口。在 GKE 上，辅助网络接口通常以eth1开头，并按顺序命名。如需确认接口名称，请使用 SSH 连接到节点并运行ip addr命令。range：Pod 接口的 IP 地址范围，与您为 Pod 创建的次要 IPv4 范围 (SECONDARY_RANGE_NAME) 相同。例如，172.16.1.0/24。
将清单应用到您的集群：
kubectl apply -f nad.yaml
将 Pod 附加到其他网络
如需将 Pod 附加到其他网络，请将 k8s.v1.cni.cncf.io/networks 注释添加到 Pod 清单中。对于多个网络，请提供以英文逗号分隔的 NetworkAttachmentDefinition 名称列表，格式如下：<namespace>/<nad-name>。
以下示例展示了一个 Pod 清单，该清单附加到 default 命名空间中名为 NAD_NAME 的 NetworkAttachmentDefinition：
apiVersion: v1
kind: Pod
metadata:
name: samplepod
annotations:
k8s.v1.cni.cncf.io/networks: default/NAD_NAME
spec:
containers:
- name: sample-container
image: nginx
将 NAD_NAME 替换为您创建的 NetworkAttachmentDefinition 的名称。
应用此清单后，Kubernetes 会创建 Pod，该 Pod 具有一个额外的网络接口 (net1)，该接口连接到 NetworkAttachmentDefinition 指定的网络。
验证 Pod 的其他 IP 地址
如需验证 Pod 在附加到其他网络后是否会收到额外的 IP 地址，请检查 Pod 内的网络接口：
如需检查
samplepod并验证其他 IP 地址，请使用以下命令：$kubectl describe pod PODNAME将
PODNAME替换为您的 Pod 名称，例如samplepod。检查输出。
eth0接口具有 Pod 的主要 IP 地址。Whereabouts 插件会将额外的 IP 地址分配给另一个接口，例如net1。输出类似于以下内容：
k8s.v1.cni.cncf.io/network-status: [{ "name": "gke-pod-network", "interface": "eth0", "ips": [ "10.104.3.4" ], "mac": "ea:e2:f6:ce:18:b5", "default": true, "dns": {}, "gateway": [ "\u003cnil\u003e" ] },{ "name": "default/my-nad", "interface": "net1", "ips": [ "10.200.1.1" ], "mac": "42:01:64:c8:c8:07", "dns": {} }] k8s.v1.cni.cncf.io/networks: default/my-nad在此示例中，
10.104.5.19是eth0上的主要 IP 地址，而10.200.1.1是net1上的附加 IP 地址。
