Tutorial: implantar uma VM em um cluster usando o ambiente de execução de VM no GDC

Este documento apresenta um guia explicativo para implantar uma carga de trabalho baseada em máquina virtual (VM) em uma instalação do Google Distributed Cloud (somente software) em bare metal usando o ambiente de execução de VMs no GDC. A carga de trabalho usada neste guia é o exemplo de aplicativo de ponto de venda. Este aplicativo representa um terminal de ponto de venda típico que é executado em hardware no local em uma loja de varejo.

Neste documento, você migra esse aplicativo de uma VM para um cluster e acessa o front-end da Web do aplicativo. Para migrar uma VM para o cluster, primeiro é necessário criar uma imagem do disco dessa VM. Em seguida, a imagem precisa ser hospedada em um repositório que o cluster possa acessar. Por fim, o URL dessa imagem pode ser usado para criar a VM. O ambiente de execução de VM no GDC espera que as imagens estejam no formato qcow2. Se você fornecer um tipo de imagem diferente, ele será automaticamente convertido para o formato qcow2. Para evitar conversões repetitivas e permitir a reutilização, é possível converter uma imagem de disco virtual e hospedar a imagem qcow2.

Neste documento, usamos uma imagem pré-preparada de uma instância de VM do Compute Engine em que a carga de trabalho é executada como um serviço systemd. Siga as mesmas etapas para implantar seu próprio aplicativo.

Objetivos

• Ative o ambiente de execução de VM no GDC e instale o plug-in virtctl
• Implantar a carga de trabalho baseada em VM
• Fazer login na VM e verificar o status do aplicativo.
• Acessar a carga de trabalho baseada em VM

Antes de começar

Para preencher este documento, você precisa dos recursos a seguir:

• Acesso a um cluster bare metal versão 1.12.0 ou mais recente criado seguindo o guia Instalar com balanceador de carga manual. Nesse documento, você vai ver a configuração de recursos de rede para que seja possível acessar a carga de trabalho executada na VM por um navegador. Se você não precisar desse comportamento, siga este documento usando qualquer instalação do Google Distributed Cloud em bare metal.
• Uma estação de trabalho que atenda aos requisitos a seguir:
  • Acesso ao cluster usando a CLI bmctl.
  • Acesso ao cluster usando a CLI kubectl.

Ative o ambiente de execução de VM no GDC e instale o plug-in virtctl

A definição de recurso personalizada do ambiente de execução de VMs no GDC faz parte de todos os clusters bare metal desde a versão 1.10. Uma instância do recurso personalizado VMRuntime é criada após a instalação. Porém, ela fica desativada por padrão.

1. Ativar o ambiente de execução de VM no GDC:

   sudo bmctl enable vmruntime --kubeconfig KUBECONFIG_PATH


   • KUBECONFIG_PATH: caminho do arquivo kubeconfig do cluster de usuário.

2. Verifique se VMRuntime está ativado:

   kubectl wait --for=jsonpath='{.status.ready}'=true vmruntime vmruntime


   Pode demorar alguns minutos para que VMRuntime fique pronto. Se não ficar, verifique algumas vezes com pequenos intervalos de tempo. O exemplo de saída a seguir mostra que VMRuntime está pronto:

   vmruntime.vm.cluster.gke.io/vmruntime condition met


3. Instale o plug-in virtctl para kubectl:

   sudo -E bmctl install virtctl


   A saída de exemplo a seguir mostra que o processo de instalação do plug-in virtctl foi concluído:

   Please check the logs at bmctl-workspace/log/install-virtctl-20220831-182135/install-virtctl.log
   [2022-08-31 18:21:35+0000] Install virtctl succeeded


4. Verifique a instalação do plug-in virtctl:

   kubectl virt


   O exemplo de saída a seguir mostra que o plug-in virtctl está disponível para uso com kubectl:

   Available Commands:
     addvolume         add a volume to a running VM
     completion        generate the autocompletion script for the specified shell
     config            Config subcommands.
     console           Connect to a console of a virtual machine instance.
     create            Create subcommands.
     delete            Delete  subcommands.
   ...


Implantar a carga de trabalho baseada em VM

Quando você implanta uma VM em uma instalação do Google Distributed Cloud (somente software) em bare metal, o ambiente de execução de VMs no GDC espera uma imagem de VM. Essa imagem serve como disco de inicialização para a VM implantada.

Neste tutorial, você vai migrar uma carga de trabalho baseada em VM do Compute Engine para um cluster. Essa VM do Compute Engine foi criada, e o aplicativo de ponto de venda (PoS) de amostra foi configurado para ser executado como um serviço do sistema. Uma imagem de disco dessa VM com a carga de trabalho do aplicativo de PoS foi criada em Google Cloud. Essa imagem foi exportada para um bucket do Cloud Storage como uma qcow2imagem. Você usa essa imagem qcow2 pré-preparada nas etapas a seguir.

Observação: usamos uma VM do Compute Engine neste documento, mas as etapas para criar uma imagem do disco de uma VM variam de acordo com o ambiente ou a plataforma em que a VM existente está sendo executada. É possível criar uma imagem do disco das VMs se você quiser seguir as etapas deste documento com sua própria imagem personalizada.

O código-fonte deste documento está disponível no repositório anthos-samples (em inglês) do GitHub. Use recursos desse repositório para concluir as etapas a seguir.

1. Implante um StatefulSet do MySQL. O aplicativo de ponto de venda espera se conectar a um banco de dados MySQL para armazenar inventário e informações de pagamento. O repositório de ponto de venda tem um manifesto de amostra que implanta um StatefulSet do MySQL, configura um ConfigMap associado e um Service do Kubernetes. O ConfigMap define as credenciais da instância do MySQL, que são as mesmas credenciais transmitidas para o aplicativo de ponto de venda.

   kubectl apply -f https://raw.githubusercontent.com/GoogleCloudPlatform/point-of-sale/main/k8-manifests/common/mysql-db.yaml


2. Implante a carga de trabalho da VM usando a imagem qcow2 pré-preparada:

   kubectl virt create vm pos-vm \
       --boot-disk-size=80Gi \
       --memory=4Gi \
       --vcpu=2 \
       --image=https://storage.googleapis.com/pos-vm-images/pos-vm.qcow2


   Esse comando cria um arquivo YAML com o nome da VM (google-virtctl/pos-vm.yaml). É possível inspecionar o arquivo para ver a definição de VirtualMachine e VirtualMachineDisk. Em vez de usar o plug-in virtctl, é possível implantar a carga de trabalho da VM usando definições do Kubernetes Resource Model (KRM), como visto no arquivo YAML criado.

   Quando o comando é executado com êxito, ele produz um resultado como o exemplo a seguir, que explica os diferentes recursos criados:

   Constructing manifest for vm "pos-vm":
   Manifest for vm "pos-vm" is saved to /home/tfadmin/google-virtctl/pos-vm.yaml
   Applying manifest for vm "pos-vm"
   Created gvm "pos-vm"


3. Verifique o status de criação da VM.

   O recurso VirtualMachine é identificado pelo recurso vm.cluster.gke.io/v1.VirtualMachine no ambiente de execução de VM no GDC. A forma curta é gvm.

   Durante a criação de uma VM, são criados os dois recursos a seguir:

   • O VirtualMachineDisk é o disco permanente para onde o conteúdo da imagem da VM é importado.
   • Uma VirtualMachine é a própria instância de VM. O DataVolume é ativado na VirtualMachine antes de uma VM ser inicializada.

   Verifique o status do VirtualMachineDisk. O VirtualMachineDisk cria internamente um recurso DataVolume. A imagem da VM é importada para o DataVolume, que é montado na VM:

   kubectl get datavolume


   Este exemplo de saída mostra o início da importação da imagem:

   NAME              PHASE             PROGRESS   RESTARTS   AGE
   pos-vm-boot-dv    ImportScheduled   N/A                   8s


4. Verifique o status de VirtualMachine. A VirtualMachine fica no estado Provisioning até que o DataVolume seja importado completamente:

   kubectl get gvm


   O exemplo de saída a seguir mostra a VirtualMachine sendo provisionada:

   NAME      STATUS         AGE     IP
   pos-vm    Provisioning   1m


5. Aguarde até que a imagem da VM seja totalmente importada para o DataVolume. Continue acompanhando o progresso enquanto a imagem é importada:

   kubectl get datavolume -w


   A saída de exemplo a seguir mostra a imagem do disco que está sendo importada:

   NAME              PHASE              PROGRESS   RESTARTS   AGE
   pos-vm-boot-dv   ImportInProgress   0.00%                 14s
   ...
   ...
   pos-vm-boot-dv   ImportInProgress   0.00%                 31s
   pos-vm-boot-dv   ImportInProgress   1.02%                 33s
   pos-vm-boot-dv   ImportInProgress   1.02%                 35s
   ...


   Quando a importação for concluída e DataVolume for criado, o exemplo de saída a seguir vai mostrar o PHASE de Succeeded :

   kubectl get datavolume


   NAME              PHASE             PROGRESS   RESTARTS   AGE
   pos-vm-boot-dv    Succeeded         100.0%                14m18s


   Observação: o tempo de importação depende do tamanho da imagem de VM usada. A imagem da VM do Compute Engine neste documento é de aproximadamente 5 GB e leva até 15 minutos para ser importada.

6. Confirme se VirtualMachine foi criado:

   kubectl get gvm


   Se a criação for bem-sucedida, STATUS vai mostrar RUNNING, como mostrado no exemplo a seguir, junto com o endereço IP da VM:

   NAME      STATUS    AGE     IP
   pos-vm    Running   40m     192.168.3.250


Conectar-se à VM e verificar o status do aplicativo

A imagem usada para a VM inclui o aplicativo de amostra de ponto de venda. O aplicativo está configurado para iniciar automaticamente na inicialização como um serviço systemd. Veja os arquivos de configuração dos serviços systemd no diretório pos-systemd-services.

1. Conecte-se ao console da VM. Execute o comando a seguir e pressione Enter⏎ depois de ver a mensagem Successfully connected to pos-vm…:

   kubectl virt console pos-vm


   Este comando produz o exemplo de saída a seguir, que solicita que você insira os detalhes de login:

   Successfully connected to pos-vm console. The escape sequence is ^]

   pos-from-public-image login:


   Use a conta de usuário e a senha a seguir. Essa conta foi configurada dentro da VM original em que a imagem do ambiente de execução da VM no GDC VirtualMachine foi criada.

   • Nome de usuário do login: abmuser
   • Senha: abmworks

2. Verifique o status dos serviços de aplicativos do ponto de venda. O aplicativo de ponto de venda inclui três serviços: API, inventário e pagamentos. Esses serviços são executados como serviços do sistema.

   Os três serviços se conectam pelo localhost. Porém, o aplicativo se conecta ao banco de dados MySQL usando um serviço do mysql-db Kubernetes criado na etapa anterior. Esse comportamento significa que a VM é conectada automaticamente à mesma rede que Pods e Services, permitindo a comunicação contínua entre as cargas de trabalho da VM e outros aplicativos conteinerizados. Você não precisa fazer mais nada para tornar o Services do Kubernetes acessível pelas VMs implantadas usando o ambiente de execução de VM no GDC.

   sudo systemctl status pos*


   A saída de exemplo a seguir mostra o status dos três serviços e do serviço do sistema raiz, pos.service:

   ● pos_payments.service - Payments service of the Point of Sale Application
       Loaded: loaded (/etc/systemd/system/pos_payments.service; enabled; vendor >
       Active: active (running) since Tue 2022-06-21 18:55:30 UTC; 1h 10min ago
     Main PID: 750 (payments.sh)
         Tasks: 27 (limit: 4664)
       Memory: 295.1M
       CGroup: /system.slice/pos_payments.service
               ├─750 /bin/sh /pos/scripts/payments.sh
               └─760 java -jar /pos/jars/payments.jar --server.port=8083

   ● pos_inventory.service - Inventory service of the Point of Sale Application
       Loaded: loaded (/etc/systemd/system/pos_inventory.service; enabled; vendor>
       Active: active (running) since Tue 2022-06-21 18:55:30 UTC; 1h 10min ago
     Main PID: 749 (inventory.sh)
         Tasks: 27 (limit: 4664)
       Memory: 272.6M
       CGroup: /system.slice/pos_inventory.service
               ├─749 /bin/sh /pos/scripts/inventory.sh
               └─759 java -jar /pos/jars/inventory.jar --server.port=8082

   ● pos.service - Point of Sale Application
       Loaded: loaded (/etc/systemd/system/pos.service; enabled; vendor preset: e>
       Active: active (exited) since Tue 2022-06-21 18:55:30 UTC; 1h 10min ago
     Main PID: 743 (code=exited, status=0/SUCCESS)
         Tasks: 0 (limit: 4664)
       Memory: 0B
       CGroup: /system.slice/pos.service

   Jun 21 18:55:30 pos-vm systemd[1]: Starting Point of Sale Application...
   Jun 21 18:55:30 pos-vm systemd[1]: Finished Point of Sale Application.

   ● pos_apiserver.service - API Server of the Point of Sale Application
       Loaded: loaded (/etc/systemd/system/pos_apiserver.service; enabled; vendor>
       Active: active (running) since Tue 2022-06-21 18:55:31 UTC; 1h 10min ago
     Main PID: 751 (api-server.sh)
         Tasks: 26 (limit: 4664)
       Memory: 203.1M
       CGroup: /system.slice/pos_apiserver.service
               ├─751 /bin/sh /pos/scripts/api-server.sh
               └─755 java -jar /pos/jars/api-server.jar --server.port=8081


3. Saia da VM. Para sair da conexão de console, use a sequência de escape ^] pressionando Ctrl + ].

Acessar a carga de trabalho baseada em VM

Se o cluster foi configurado seguindo o guia Instalar com balanceador de carga manual, ele tem um recurso Ingress chamado pos-ingress já criado. Esse recurso encaminha o tráfego do endereço IP externo do balanceador de carga da Entrada para o serviço de servidor da API do aplicativo de amostra de ponto de venda.

1. Se o cluster não tiver esse recurso Ingress, crie-o aplicando o manifesto a seguir:

   kubectl apply -f https://raw.githubusercontent.com/GoogleCloudPlatform/anthos-samples/main/anthos-bm-gcp-terraform/resources/manifests/pos-ingress.yaml


   apiVersion: networking.k8s.io/v1
   kind: Ingress
   metadata:
     name: pos-ingress
   spec:
     rules:
     - http:
         paths:
         - path: /
           pathType: Prefix
           backend:
             service:
               name: api-server-svc
               port:
                 number: 8080

2. Crie um Service do Kubernetes que encaminhe o tráfego para a VM. O recurso Ingress encaminha o tráfego para este Service:

   kubectl apply -f https://raw.githubusercontent.com/GoogleCloudPlatform/anthos-samples/main/anthos-vmruntime/pos-service.yaml


   O exemplo de saída abaixo confirma a criação de um Serviço:

   service/api-server-svc created


   apiVersion: v1
   kind: Service
   metadata:
     name: api-server-svc
   spec:
     selector:
       kubevirt/vm: pos-vm
     ports:
     - protocol: TCP
       port: 8080
       targetPort: 8081

3. Consiga o endereço IP externo do balanceador de carga Ingress. O Loadbalancer Ingress encaminha o tráfego com base nas regras de recurso Ingress. Você já tem uma regra pos-ingress para encaminhar solicitações para o servidor Service da API. Este Service encaminha as solicitações para a VM:

   INGRESS_IP=$(kubectl get ingress/pos-ingress -o jsonpath='{.status.loadBalancer.ingress[0].ip}')
   echo $INGRESS_IP


   A saída de exemplo a seguir mostra o endereço IP do balanceador de carga Ingress:

   172.29.249.159 # you might have a different IP address

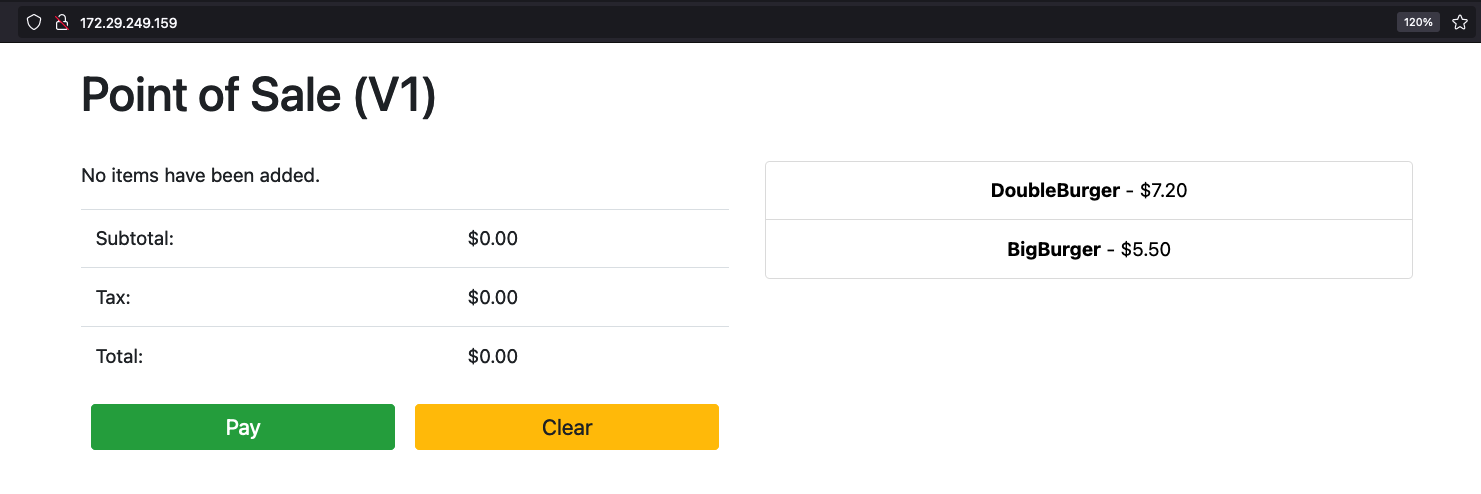

4. Acesse o aplicativo usando o endereço IP do recurso Loadbalancer do Ingress em um navegador. As capturas de tela de exemplo a seguir mostram o quiosque de ponto de venda com dois itens. Clique nos itens mais de uma vez para pedir vários deles e faça o pedido com o botão Pagar. Essa experiência mostra que você implantou com sucesso uma carga de trabalho baseada em VM em um cluster usando o ambiente de execução de VMs no GDC.

IU do aplicativo de UI de venda (clique na imagem para ampliar)

Limpar

É possível excluir todos os recursos criados neste tutorial ou apenas a VM e manter os recursos reutilizáveis. O artigo Excluir uma VM explica em detalhes as opções disponíveis.

Excluir tudo

• Exclua o ambiente de execução da VM no GDC VirtualMachine com todos os recursos:

  kubectl virt delete vm pos-vm --all


  O exemplo de saída a seguir confirma a exclusão:

  vm "pos-vm" used the following resources:
      gvm: pos-vm
      VirtualMachineDisk: pos-vm-boot-dv
  Start deleting the resources:
      Deleted gvm "pos-vm".
      Deleted VirtualMachineDisk "pos-vm-boot-dv".


Excluir apenas a VM

• A exclusão apenas da VM preserva o VirtualMachineDisk criado. Isso permite a reutilização dessa imagem de VM e economiza o tempo gasto na importação da imagem ao criar uma nova VM.

  kubectl virt delete vm pos-vm


  O exemplo de saída a seguir confirma a exclusão:

  vm "pos-vm" used the following resources:
      gvm: pos-vm
      VirtualMachineDisk: pos-vm-boot-dv
  Start deleting the resources:
      Deleted gvm "pos-vm".


A seguir

• A VM original usada neste guia é uma instância do Compute Engine que executa o Ubuntu 20.04 LTS. A imagem dessa VM é acessível publicamente pelo bucket do Cloud Storage pos-vm-images. Para mais informações sobre como a VM foi configurada e a respectiva imagem criada, consulte as instruções no repositório do ponto de venda.
• Ao criar uma VM em um cluster usando o comando kubectl virt create vm pos-vm, um arquivo YAML com o nome da VM (google-virtctl/pos-vm.yaml) é criado. É possível inspecionar o arquivo para ver a definição de VirtualMachine e VirtualMachineDisk. Em vez de usar o plug-in virtctl, é possível implantar uma VM usando definições de KRM, como visto no arquivo YAML criado.
