指標のクエリと表示

Google Distributed Cloud（GDC）エアギャップアプライアンスにデプロイされたワークロードから指標を収集したら、分析を開始できます。指標を分析するには、有益な Grafana ダッシュボードで指標を可視化してフィルタリングするか、curl ツールを使用して Cortex から直接アクセスして、柔軟なスクリプト作成と自動化を行うことができます。

指標には、次の 2 つの方法のいずれかでアクセスできます。

Grafana ダッシュボード: CPU 使用率、ストレージ消費量、ネットワークアクティビティなどの主要な指標を直感的に可視化して、傾向を把握し、異常を特定します。Grafana は、ダッシュボードでワークロードデータをフィルタして分析するためのユーザーフレンドリーなインターフェースを提供します。
Cortex エンドポイント: より高度なユースケースでは、コマンドラインで curl ツールを使用して、プロジェクトの Cortex インスタンスを直接クエリします。Cortex は、プロジェクトの Prometheus 指標を保存し、プログラムによるアクセス用の HTTP エンドポイントを提供します。このアクセス権により、データのエクスポート、タスクの自動化、カスタム統合の構築が可能になります。

始める前に

Grafana ダッシュボードで指標をクエリして可視化するために必要な権限を取得するには、組織 IAM 管理者またはプロジェクト IAM 管理者に、事前定義された組織 Grafana 閲覧者ロールまたはプロジェクト Grafana 閲覧者ロールのいずれかを付与するよう依頼してください。必要なアクセスレベルと権限に応じて、組織またはプロジェクトで Grafana ロールを取得できます。

または、Cortex エンドポイントから指標をクエリするために必要な権限を取得するには、プロジェクトの IAM 管理者に、プロジェクトの Namespace で Project Cortex Prometheus 閲覧者のロールを付与するよう依頼します。

これらのロールの詳細については、IAM 権限を準備するをご覧ください。

次の表に、PA and AO persona の Role 要件をまとめます。

ペルソナ	オブジェクト	クラスタ	ロール	名前空間	グループ / ユーザー	構成
PA	grafana	org-admin	`project-grafana-viewer`	platform-obs	グループ	1
PA	cortex	org-admin	`project-cortex-prometheus-viewer`	platform-obs	グループ	2
PA	grafana	org-admin	`project-grafana-viewer`	platform-obs	ユーザー	3
PA	cortex	org-admin	`project-cortex-prometheus-viewer`	platform-obs	ユーザー	4
AO	grafana	org-admin	`project-grafana-viewer`	PROJECT_NAMESPACE	グループ	1
AO	cortex	org-admin	`project-cortex-prometheus-viewer`	PROJECT_NAMESPACE	グループ	2
AO	grafana	org-admin	`project-grafana-viewer`	PROJECT_NAMESPACE	ユーザー	3
AO	cortex	org-admin	`project-cortex-prometheus-viewer`	PROJECT_NAMESPACE	ユーザー	4

次の変数を適切に置き換えます。

変数	説明
`KUBECONFIG`	この RoleBinding が適用される `NAMESPACE` を含む特定のクラスタの kubeconfig が必要になります。
`RULE_NAME`	Namespace 内のこの `RoleBinding` リソースの一意の名前。例: `io-root-cortex-prometheus-viewer`
`NAMESPACE`	この `RoleBinding` が作成され、適用される Kubernetes Namespace。前の表の `Namespace` 列を探します。
`EMAIL_ADDRESS`	ロールが付与されるユーザーの ID。多くの場合、メールアドレスです。例: `platform-administrator@example.com`
`ROLE`	ユーザーに付与する権限を含む `Role` の名前。前の表に記載されているロールを探します。
`GROUP_NAME`	PA/AO ユーザーが属する `Group` の名前。例: `pa-group`
`ZONE`	ゾーンの名前

構成 1

この構成により、org クラスタの PA/AO Grafana にアクセスする権限がユーザーグループに付与されます。この構成を設定したら、このドキュメントの Grafana ダッシュボードセクションを参照して、Grafana で指標を表示します。

kubectl コマンド

一般的なコマンド形式は次のとおりです。

kubectl --kubeconfig `KUBECONFIG` create rolebinding `RULE_NAME` -n `NAMESPACE` --group=`GROUP_NAME` --role=project-grafana-viewer

例:

kubectl --kubeconfig <path-to-kubeconfig> create rolebinding project-grafana-viewers-binding --role=project-grafana-viewer --group=my-team --namespace=platform-obs

Yaml ファイル

apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: RULE_NAME
  namespace: NAMESPACE
subjects:
- kind: Group
  name: GROUP_NAME
  apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: Role
  name: project-grafana-viewer
  apiGroup: rbac.authorization.k8s.io

構成 2

この構成により、org クラスタの PA/AO 指標にプログラムでアクセスできるように、ユーザーグループに権限が付与されます。この構成を設定したら、このドキュメントの cortex エンドポイントセクションを参照して、指標をプログラムでクエリします。

kubectl コマンド

一般的なコマンド形式は次のとおりです。

kubectl --kubeconfig `KUBECONFIG` create rolebinding `RULE_NAME` -n `NAMESPACE` --group=`GROUP_NAME` --role=project-cortex-prometheus-viewer

例:

kubectl --kubeconfig <path-to-kubeconfig> create rolebinding project-cortex-prometheus-viewer-binding --role=project-cortex-prometheus-viewer --group=my-team --namespace=platform-obs

Yaml ファイル

apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: RULE_NAME
  namespace: NAMESPACE
subjects:
- kind: Group
  name: GROUP_NAME
  apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: Role
  name: project-cortex-prometheus-viewer
  apiGroup: rbac.authorization.k8s.io

構成 3

この構成により、org クラスタの PA/AO Grafana にアクセスする権限がユーザーに付与されます。この構成を設定したら、このドキュメントの Grafana ダッシュボードセクションを参照して、Grafana で指標を表示します。

kubectl コマンド

一般的なコマンド形式は次のとおりです。

kubectl --kubeconfig `KUBECONFIG` create rolebinding `RULE_NAME` -n `NAMESPACE` --user=`EMAIL_ADDRESS` --role=project-grafana-viewer

例:

kubectl --kubeconfig <path-to-kubeconfig> create rolebinding project-grafana-viewers-binding --role=project-grafana-viewer --user=my-email@example.com --namespace=platform-obs

Yaml ファイル

apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: RULE_NAME
  namespace: NAMESPACE
subjects:
- kind: User
  name: EMAIL_ADDRESS
  apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: Role
  name: project-grafana-viewer
  apiGroup: rbac.authorization.k8s.io

構成 4

この構成により、org クラスタの PA/AO 指標にプログラムでアクセスする権限がユーザーに付与されます。この構成を設定したら、このドキュメントの cortex エンドポイントセクションを参照して、指標をプログラムでクエリします。

kubectl コマンド

一般的なコマンド形式は次のとおりです。

kubectl --kubeconfig `KUBECONFIG` create rolebinding `RULE_NAME` -n `NAMESPACE` --user=`EMAIL_ADDRESS` --role=project-cortex-prometheus-viewer

例:

kubectl --kubeconfig <path-to-kubeconfig> create rolebinding project-cortex-prometheus-viewer-binding --role=project-cortex-prometheus-viewer --user=my-email@example.com --namespace=platform-obs

Yaml ファイル

apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: RULE_NAME
  namespace: NAMESPACE
subjects:
- kind: User
  name: EMAIL_ADDRESS
  apiGroup: rbac.authorization.k8s.io
roleRef:
  kind: Role
  name: project-cortex-prometheus-viewer
  apiGroup: rbac.authorization.k8s.io

これらのロールの詳細については、IAM 権限を準備するをご覧ください。

指標を取得してフィルタリングする

次のいずれかの方法を選択して、クエリを作成し、傾向を可視化して、プロジェクトワークロードから指標をフィルタします。

Grafana ダッシュボード

このセクションでは、Grafana ダッシュボードを使用して指標にアクセスする方法について説明します。

Grafana エンドポイントを特定する

次の URL は、プロジェクトの Grafana インスタンスのエンドポイントです。

  https://GDC_URL/PROJECT_NAMESPACE/grafana

次のように置き換えます。

GDC_URL: GDC の組織の URL。
PROJECT_NAMESPACE: プロジェクトの Namespace。

たとえば、org-1 組織の platform-obs プロジェクトの Grafana エンドポイントは https://org-1/platform-obs/grafana です。

Grafana ユーザーインターフェースで指標を表示する

Grafana ユーザーインターフェースで指標を取得します。

GDC コンソールで、プロジェクトを選択します。
ナビゲーションメニューで、[オペレーション] > [モニタリング] を選択します。
[Grafana で全て表示] をクリックします。

新しいページが開き、Grafana エンドポイントとユーザーインターフェースが表示されます。
ユーザーインターフェースで、ナビゲーションメニューの [Explore] Explore をクリックして、[Explore] ページを開きます。
[Explore] バーのメニューから、ユニバースのタイプに応じて指標を取得するデータソースを選択します。
- シングルゾーンユニバース: [prometheus] を選択して、ユニバースの単一ゾーンの指標を表示します。
PromQL（Prometheus Query Language）式を使用して指標を検索するクエリを入力します。この手順は、次のいずれかの方法で行います。
- [指標] メニューと [ラベルフィルタ] メニューから、クエリの指標とラベルを選択します。[追加] [追加] をクリックして、クエリにラベルを追加します。[クエリを実行] をクリックします。
- [指標] テキストフィールドにクエリを直接入力し、Shift+Enter キーを押してクエリを実行します。
このページには、クエリに一致する指標が表示されます。

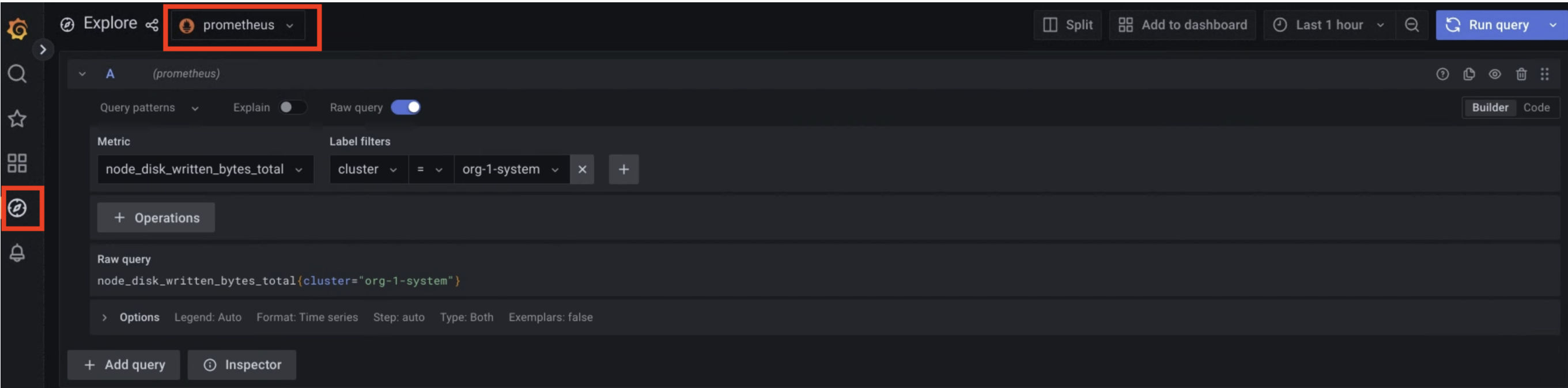

図 1. Grafana ユーザーインターフェースから指標をクエリするメニューオプション。

図 1 の prometheus オプションには、Grafana からクエリを作成して指標を取得できるインターフェースが表示されます。

指標のクエリに使用できるラベルの値の例については、サンプルクエリとラベルをご覧ください。

Cortex エンドポイント

このセクションでは、Cortex を使用して指標にアクセスする方法について説明します。

Cortex エンドポイントを特定する

次の URL は、プロジェクトの Cortex インスタンスのエンドポイントです。

  https://GDC_URL/PROJECT_NAMESPACE/cortex/prometheus/

次のように置き換えます。

GDC_URL: GDC 内の組織の URL。
PROJECT_NAMESPACE: プロジェクトの Namespace。

たとえば、org-1 組織の platform-obs プロジェクトの Cortex エンドポイントは https://org-1/platform-obs/cortex/prometheus/ です。

注: ウェブブラウザで URL を直接開いて、指標をクエリできます。次のセクションの手順では、curl コマンドを使用してエンドポイントを呼び出しますが、これはウェブブラウザにも当てはまります。

`curl` リクエストを認証する

gdcloud CLI をダウンロードしてインストールします。
gdcloud core/organization_console_url プロパティを設定します。
```
gdcloud config set core/organization_console_url
https://GDC_URL
```
構成済みの ID プロバイダでログインする:
```
gdcloud auth login
```
ユーザー名とパスワードを使用して認証し、ログインします。

ログインに成功すると、gdcloud auth print-identity-token コマンドを使用して cURL リクエストで認証ヘッダーを使用できます。詳細については、gdcloud auth をご覧ください。

Cortex エンドポイントを呼び出す

curl ツールを使用して Cortex エンドポイントにアクセスする手順は次のとおりです。

curl リクエストを認証します。
curl を使用して Cortex エンドポイントを呼び出し、標準の Prometheus HTTP API（https://prometheus.io/docs/prometheus/latest/querying/api/）を使用して URL を拡張し、指標をクエリします。

curl リクエストの例を次に示します。
```
curl https://GDC_URL/PROJECT_NAME/cortex/prometheus/api/v1/query?query=my_metric{cluster="my-cluster"}&time=2015-07-01T20:10:51.781Z \
-H "Authorization: Bearer $(gdcloud auth print-identity-token \
--audiences=https://GDC_URL)"
```
コマンドの後に次の出力が表示されます。API レスポンスは JSON 形式です。

注: URL から指標をクエリするには、api/v1/query エンドポイントを追加します。URL の末尾にある疑問符（?）の後に、API 呼び出しの省略可能なパラメータを含めることができます。これらのパラメータは、前の手順の curl リクエストの例のように、アンパサンド（&）記号で区切ります。

サンプルクエリとラベル

指標名とラベルのキーと値のペアを使用して指標をクエリできます。PromQL クエリの構文は次のとおりです。

metric_name{label_one="value", label_two="value"}

ラベルを使用すると、指標の特性を区別できます。このようにして、コンテナ作成者はワークロードで指標を生成し、それらの指標をフィルタするタグを追加します。

たとえば、受信した HTTP リクエストの数をカウントする api_http_requests_total 指標を設定できます。次に、この指標に request_method ラベルを追加できます。このラベルは POST、GET、PUT の値を取ります。したがって、受信する可能性のあるリクエストタイプごとに 3 つの指標ストリームを作成します。この場合、HTTP GET リクエストの数を確認するには、次のクエリを実行します。

api_http_requests_total{request_method="GET"}

指標とラベルの詳細については、https://prometheus.io/docs/practices/naming/ をご覧ください。

MonitoringTarget カスタムリソースが追加するデフォルトのラベルの一部を以下に示します。これらのデフォルトのラベルを使用して、指標をクエリできます。

_gdch_service: サービスの略称。
cluster: クラスタの名前。
container_name: Pod 内のコンテナの名前。
namespace_name: プロジェクトの Namespace。
pod_name: Pod 名の接頭辞。

次の表に、Prometheus が自動的に追加するラベルを示します。

デフォルトのラベル
指標ラベル	説明
`job`	指標の収集に使用されるスクレイピングジョブの内部名。`MonitoringTarget` カスタムリソースによって作成されたジョブには、次のパターンで名前が付けられます。 `obs-system/OBS_SHADOW_PROJECT_NAME/MONITORINGTARGET_NAME.MONITORINGTARGET_NAMESPACE/I/J` `I` と `J` は、名前の競合を避けるために内部で決定される一意の番号です。
`instance`	スクラップされたサービスの `$IP:$PORT`。ワークロードリソースに複数のレプリカがある場合は、このフィールドを使用して区別します。

次のコードサンプルは、ラベルの Key-Value ペアを使用してさまざまな指標をクエリする方法を示しています。

プロジェクトで処理されたオペレーションのすべての指標ストリームを表示します。
```
processed_ops_total
```
Kubernetes クラスタで収集された処理済みオペレーションを表示します。
```
processed_ops_total{cluster="CLUSTER_NAME"}
```
Kubernetes クラスタで収集された CPU 使用率を表示します。
```
cpu_usage{cluster="CLUSTER_NAME"}
```

指標の再ラベル付けツールを使用して、スクレイピングされたコンテナで最初に公開されていないラベルを追加し、生成された指標の名前を変更します。収集する指標にラベルを追加するように MonitoringTarget カスタムリソースを構成する必要があります。これらのラベルは、カスタムリソースの metricsRelabelings フィールドで指定します。詳細については、ラベル指標をご覧ください。

Cortex API から指標をクエリする

Cortex は、GDC の Prometheus 指標の長期保存です。オブザーバビリティプラットフォームは、プロジェクトから指標、アラート、その他の Prometheus 時系列データをクエリして読み取るための Cortex HTTP API エンドポイントを公開します。

HTTP API から指標を直接クエリして、指標やその他の時系列データを読み取って外部ツールにエクスポートし、自動タスクを設定し、レスポンスを適応させ、システムモニタリングのユースケースに合わせてインテグレーションを構築します。たとえば、出力を別のコマンドに挿入したり、詳細をテキストファイル形式にエクスポートしたり、Linux cron ジョブを構成したりします。コマンドラインインターフェース（CLI）またはウェブブラウザから API を呼び出し、クエリ言語式をエンドポイントパラメータとして使用して、結果を JSON 形式で取得できます。

このセクションでは、Prometheus API 仕様を使用して CLI から Cortex API エンドポイントを呼び出し、データオブザーバビリティの指標をクエリする方法について説明します。

始める前に

CLI から指標をクエリする権限を取得する必要があります。Cortex API エンドポイントにアクセスするために必要な権限を取得するには、Project IAM 管理者に Project Cortex Prometheus 閲覧者（project-cortex-prometheus-viewer）ロールの付与を依頼してください。

kubectl コマンドを使用して、各ペルソナの Cortex Prometheus に次のロールバインディングを作成します。

インフラストラクチャオペレーター（IO）ルート管理者 - Project Cortex Prometheus Viewer:

kubectl --kubeconfig $HOME/root-admin-kubeconfig create rolebinding
io-cortex-prometheus-viewer-binding -n infra-obs
--user=fop-infrastructure-operator@example.com
--role=project-cortex-prometheus-viewer

Platform-Admin（PA）Root-Admin - Project Cortex Prometheus Viewer:

kubectl --kubeconfig $HOME/root-admin-kubeconfig create rolebinding
pa-cortex-prometheus-viewer-binding -n platform-obs
--user=fop-platform-admin@example.com --role=project-cortex-prometheus-viewer

アプリケーションオペレーター（AO）ルート管理者 - Project Cortex Prometheus Viewer :
```
kubectl --kubeconfig $HOME/root-admin-kubeconfig create rolebinding
project-cortex-prometheus-viewer-binding -n PROJECT_NAME
--user=USER_NAME --role=project-cortex-prometheus-viewer
```
次のように置き換えます。
- PROJECT_NAME: プロジェクトの名前。
- USER_NAME: ロールバインディングが必要なユーザーのアカウント名。

ロールバインディングを作成すると、ログインユーザー名で Prometheus API にアクセスできます。

HTTP API エンドポイント

次の URL は、platform-obs プロジェクトの指標にアクセスするための HTTP API エンドポイントです。

https://GDC_URL/PROJECT_NAME/cortex/prometheus/

次のように置き換えます。

GDC_URL: GDC の組織の URL。
PROJECT_NAME: プロジェクトの名前。

API エンドポイントを呼び出す

次の手順に沿って、CLI から Cortex API エンドポイントにアクセスし、指標をクエリします。

前提条件を満たしていることを確認します。
CLI を開きます。
curl ツールを使用して Cortex エンドポイントを呼び出し、標準の https://prometheus.io/docs/prometheus/latest/querying/api/ を使用して URL を拡張し、指標をクエリします。次に例を示します。
```
curl https://console.org-1.zone1.google.gdch.test/alice/cortex/prometheus/api/v1/query?query=my_metric{cluster="org-1-system"}&time=2015-07-01T20:10:51.781Z
```

コマンドの後に CLI で出力が取得されます。API レスポンスの形式は JSON です。
