Verifique as ligações dos cabos

Esta página descreve como validar o cablagem de rede para o dispositivo isolado do Google Distributed Cloud (GDC) e ligar o dispositivo de arranque.

Consulte as imagens seguintes enquanto segue as instruções.

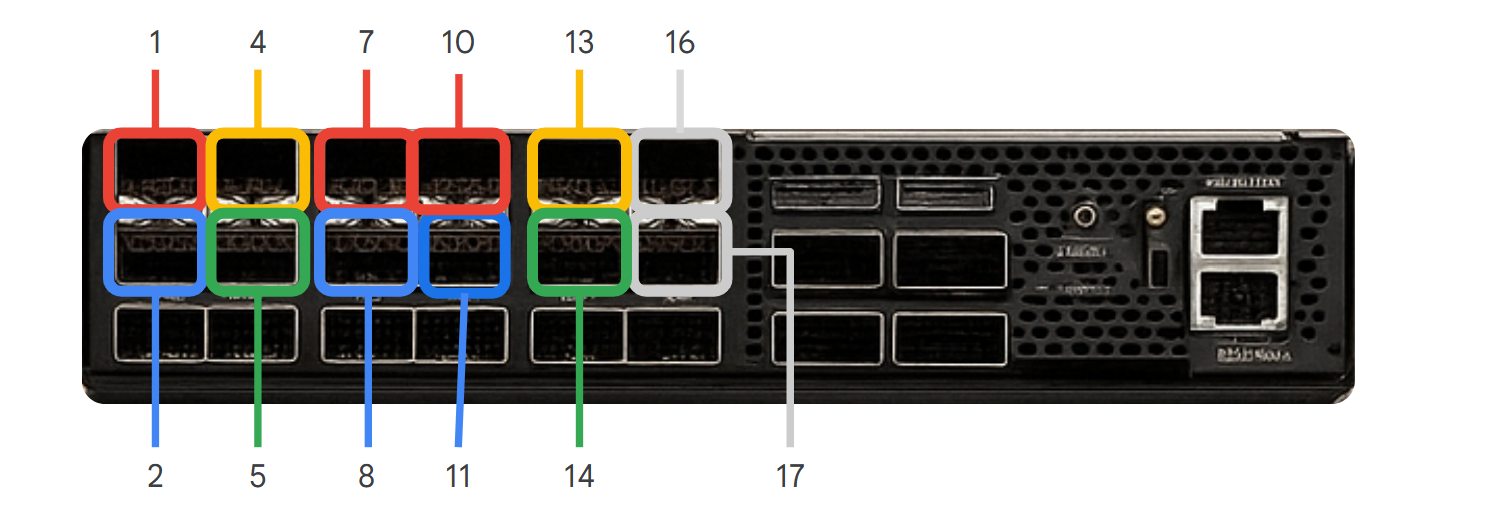

Figura 1. O comutador TOR, com portas etiquetadas.

Comutador TOR com números que identificam determinadas portas

Figura 2. O chassis e os nós de metal sem revestimento, com portas etiquetadas.

Chassis e nós com números que indicam determinadas portas

Valide o cablagem

  1. Verifique se a porta etiquetada como "1" no comutador TOR (Figura 1) está ligada à porta etiquetada como "1" no chassis e nos nós (Figura 2).
  2. Continue o processo para as portas 2, 4, 5, 7, 8, 13 e 14 no comutador TOR (Figura 1), verificando se cada uma está ligada à porta numerada correspondente no chassis ou nos nós (Figura 2).

  3. Ligue as portas 16 e 17 do comutador TOR à sua rede.

    ToR Switch Port (xx-aa-tesw01) Dispositivo associado Porta do dispositivo Notas
    eth1/1 Servidor 1 (bm01) s1p1 Dados
    eth1/2 Servidor 1 (bm01) s1p2 Dados
    eth1/4 Servidor 2 (bm02) s1p1 Dados
    eth1/5 Servidor 2 (bm02) s1p2 Dados
    eth1/7 Servidor 3 (bm03) s1p1 Dados
    eth1/8 Servidor 3 (bm03) s1p2 Dados
    eth1/13 Chassis (chs01) iLO Gestão (HPE iLO)
    eth1/14 Chassis (chs01) LOM1 Gestão (LAN na placa-mãe)

    Explicação dos termos:

    • tesw01: comutador na parte superior do rack.
    • ethx/xx: número da porta no comutador.
    • bm0x: servidor bare metal (por exemplo, bm01 é o servidor 1).
    • s1p1, s1p2: portas de rede nos servidores.
    • chs01: Chassis.
    • iLO: porta HPE Integrated Lights-Out para gestão fora da banda.
    • LOM1: porta LAN na placa-mãe no chassis.

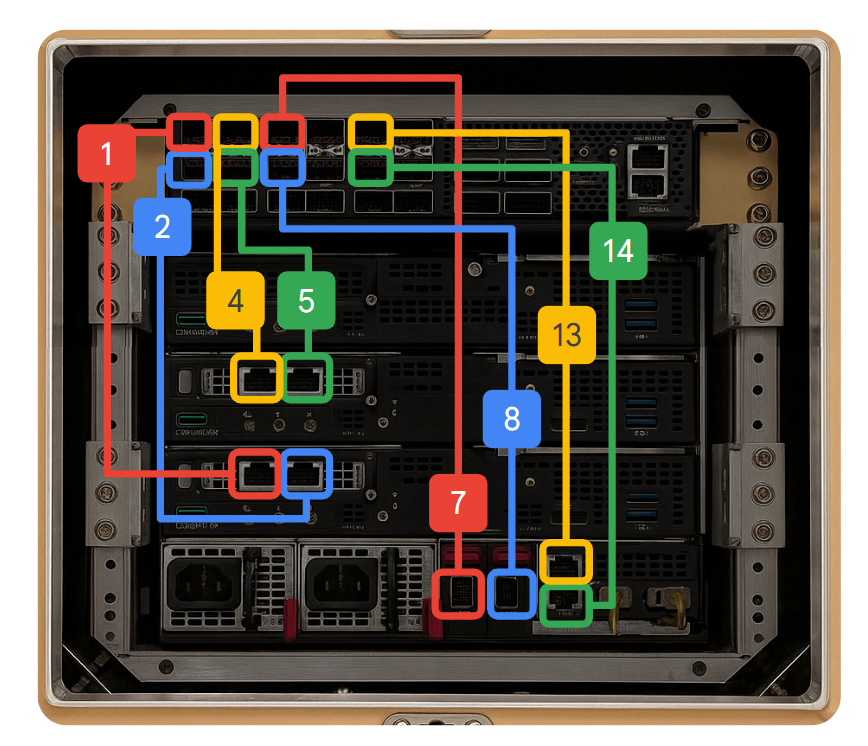

    Figura 3. As ligações entre as portas.

    Ligações entre o comutador e o chassis e os nós

  4. Verifique se as luzes de ligação mostram verde para todas as portas que validou nos passos anteriores.

    Se as luzes de ligação permanecerem amarelas ou vermelhas, experimente novamente com cabos ou hardware diferentes antes de abrir um registo de apoio técnico.
