ケーブルの接続を確認する

このページでは、Google Distributed Cloud（GDC）エアギャップ アプライアンスのネットワーク ケーブルを検証し、ブートストラッパー デバイスを接続する方法について説明します。

手順に沿って、以下の画像を参照してください。

図 1. ラベル付きポートを備えた TOR スイッチ。

図 2. シャーシとベアメタル ノード（ラベル付きポート）。

ケーブル接続を確認する

1. TOR スイッチ（図 1）の「1」とラベル付けされたポートが、シャーシとノード（図 2）の「1」とラベル付けされたポートに接続されていることを確認します。
2. TOR スイッチのポート 2、4、5、7、8、13、14（図 1）についても同様のプロセスを続け、それぞれがシャーシまたはノードの対応する番号付きポート（図 2）に接続されていることを確認します。

3. TOR スイッチのポート 16 と 17 をネットワークに接続します。

   ToR スイッチポート（xx-aa-tesw01）	接続済みのデバイス	デバイスポート	メモ
   eth1/1	サーバー 1（bm01）	s1p1	データ
   eth1/2	サーバー 1（bm01）	s1p2	データ
   eth1/4	サーバー 2（bm02）	s1p1	データ
   eth1/5	サーバー 2（bm02）	s1p2	データ
   eth1/7	サーバー 3（bm03）	s1p1	データ
   eth1/8	サーバー 3（bm03）	s1p2	データ
   eth1/13	シャーシ（chs01）	iLO	管理（HPE iLO）
   eth1/14	シャーシ（chs01）	LOM1	管理（マザーボード上の LAN）

   用語の説明:

   • tesw01: トップオブラック スイッチ。
   • ethx/xx: スイッチのポート番号。
   • bm0x: ベアメタル サーバー（bm01 はサーバー 1 など）。
   • s1p1、s1p2: サーバーのネットワーク ポート。
   • chs01: シャーシ。
   • iLO: 帯域外管理用の HPE Integrated Lights-Out ポート。
   • LOM1: シャーシのマザーボード上の LAN ポート。

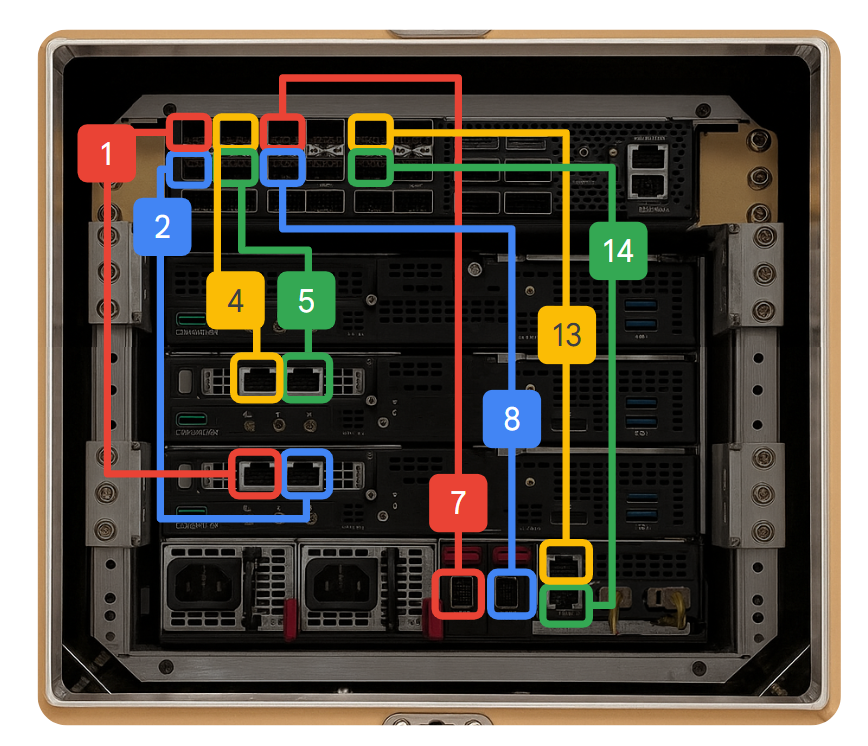

   図 3. ポート間の接続。



4. 前の手順で確認したすべてのポートで、リンク ライトが緑色になっていることを確認します。

   リンク ライトが黄色または赤色のままの場合は、サポートケースを開く前に、別のケーブルまたはハードウェアで再試行してください。
