Cette page explique comment vérifier le câblage réseau de l'appliance isolée Google Distributed Cloud (GDC) et comment connecter l'appareil bootstrap.
Reportez-vous aux images suivantes en suivant les instructions.

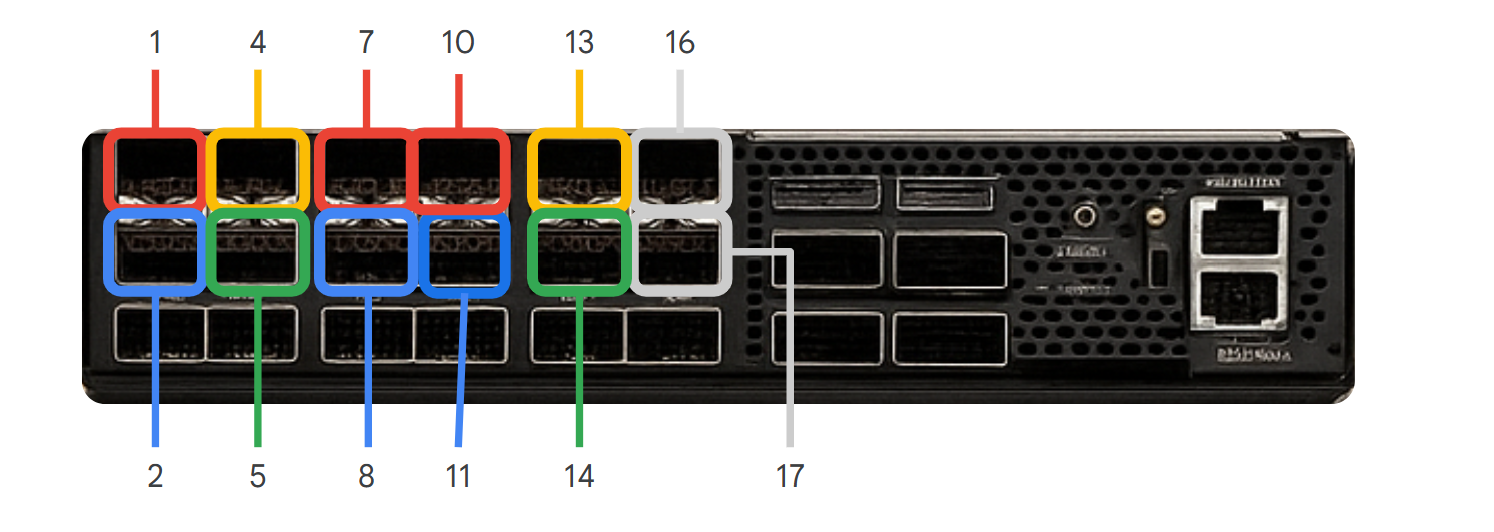

Figure 1 : Commutateur TOR, avec ports étiquetés.

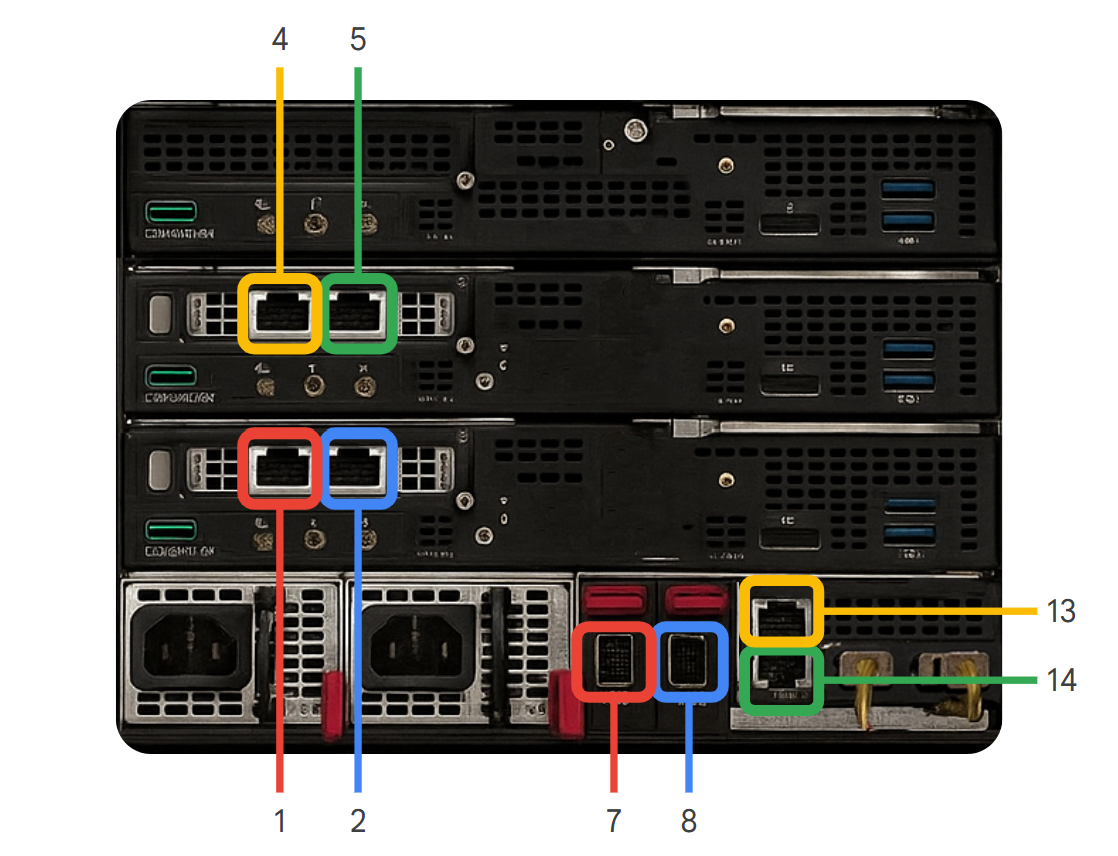

Figure 2. Châssis et nœuds Bare Metal, avec ports étiquetés.

Vérifier le câblage
- Vérifiez que le port "1" du commutateur TOR (figure 1) est connecté au port "1" du châssis et des nœuds (figure 2).
- Répétez la procédure pour les ports 2, 4, 5, 7, 8, 13 et 14 du commutateur TOR (figure 1), en vérifiant que chacun est connecté au port numéroté correspondant sur le châssis ou les nœuds (figure 2).
Connectez les ports 16 et 17 du commutateur TOR à votre réseau.
Port du commutateur ToR (xx-aa-tesw01) Appareil connecté Port de l'appareil Remarques eth1/1Serveur 1 (bm01) s1p1Données eth1/2Serveur 1 (bm01) s1p2Données eth1/4Serveur 2 (bm02) s1p1Données eth1/5Serveur 2 (bm02) s1p2Données eth1/7Serveur 3 (bm03) s1p1Données eth1/8Serveur 3 (bm03) s1p2Données eth1/13Châssis (chs01) iLOGestion (HPE iLO) eth1/14Châssis (chs01) LOM1Gestion (LAN sur la carte mère) Explication des termes :
- tesw01 : commutateur en haut du rack.
- ethx/xx : numéro de port sur le commutateur.
- bm0x : serveur Bare Metal (par exemple, bm01 correspond au serveur 1).
- s1p1, s1p2 : ports réseau sur les serveurs.
- chs01 : châssis.
- iLO : port HPE Integrated Lights-Out pour la gestion hors bande.
- LOM1 : port LAN sur la carte mère du châssis.

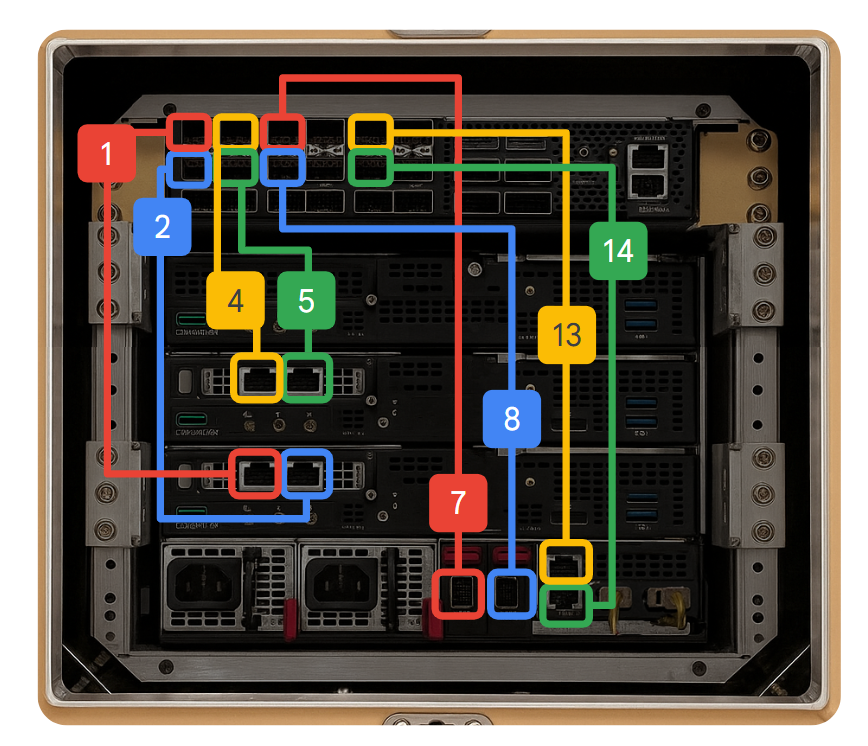

Figure 3. Les connexions entre les ports.

Vérifiez que les voyants de connexion sont verts pour tous les ports que vous avez vérifiés lors des étapes précédentes.
Si les voyants de connexion restent jaunes ou rouges, réessayez avec d'autres câbles ou d'autres matériels avant d'ouvrir une demande d'assistance.
