Verifica las conexiones de los cables

En esta página se describe cómo verificar el cableado de red del dispositivo aislado de Google Distributed Cloud (GDC) y cómo conectar el dispositivo de arranque.

Consulta las siguientes imágenes mientras sigues las instrucciones.

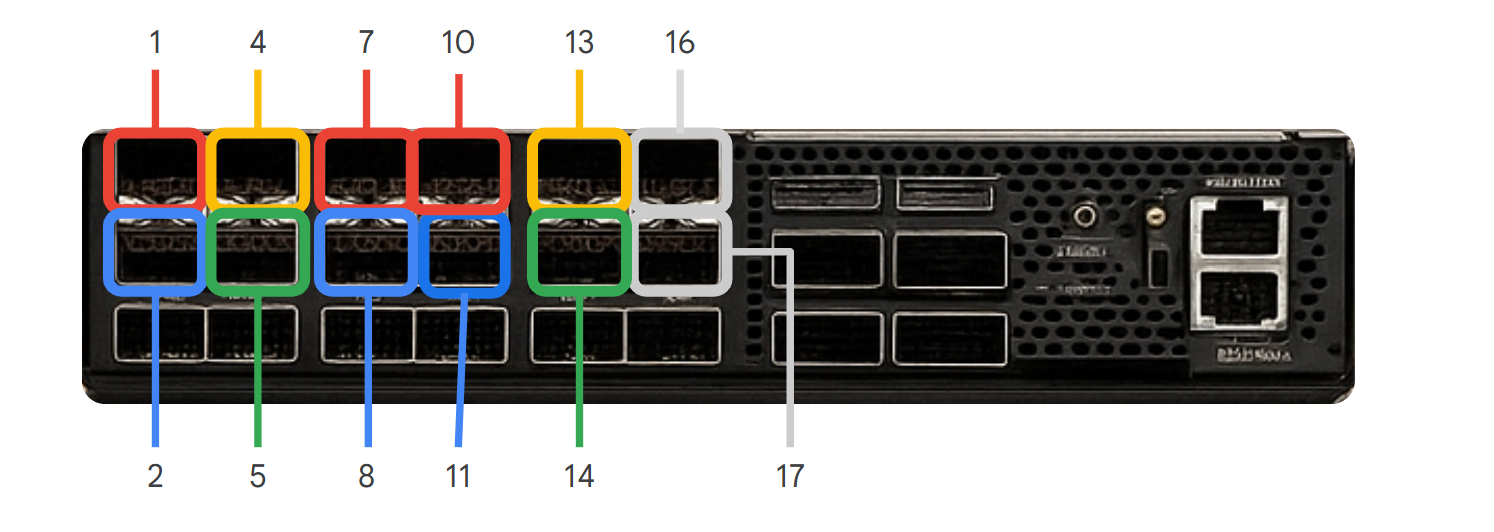

Imagen 1. El interruptor TOR, con los puertos etiquetados.

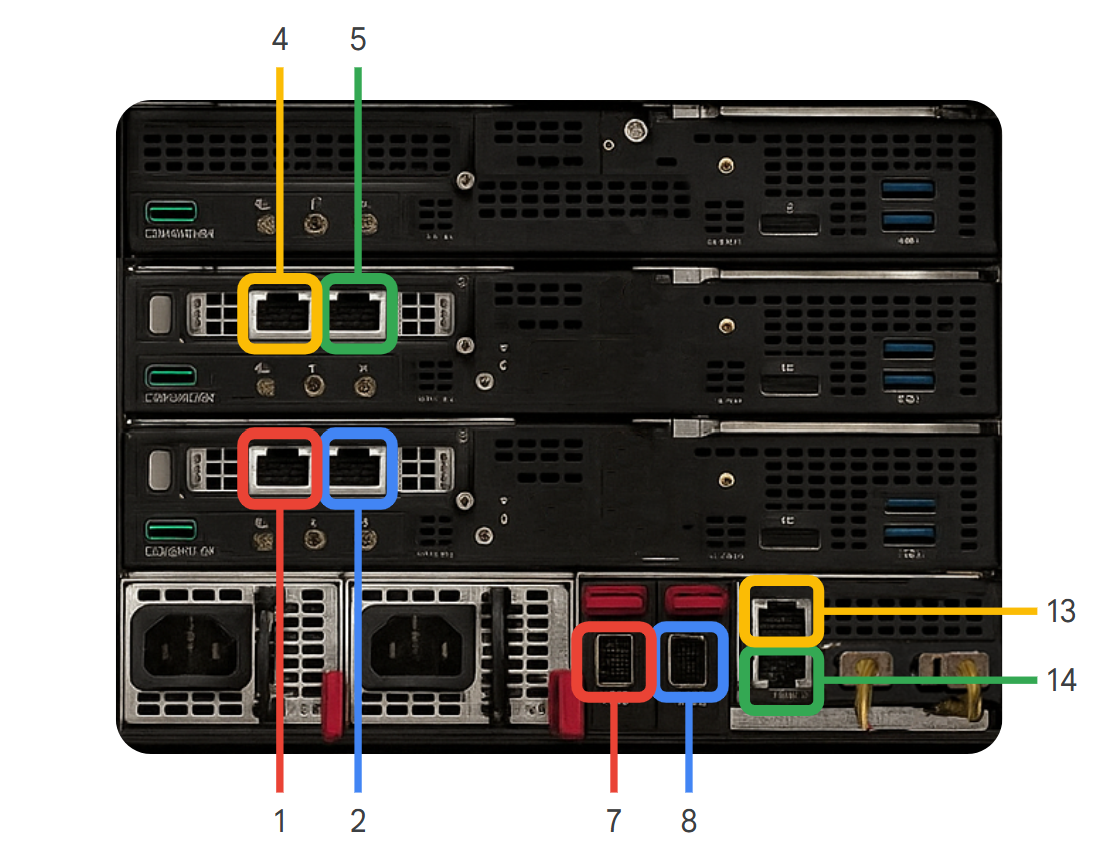

Imagen 2. El chasis y los nodos de hardware, con los puertos etiquetados.

Verifica el cableado

1. Verifica que el puerto etiquetado como "1" del interruptor TOR (figura 1) esté conectado al puerto etiquetado como "1" del chasis y los nodos (figura 2).
2. Continúa con el proceso para los puertos 2, 4, 5, 7, 8, 13 y 14 del conmutador TOR (figura 1) y comprueba que cada uno de ellos esté conectado al puerto numerado correspondiente del chasis o los nodos (figura 2).

3. Conecta los puertos 16 y 17 del conmutador TOR a tu red.

   Puerto de switch ToR (xx-aa-tesw01)	Dispositivo conectado	Puerto del dispositivo	Notas
   eth1/1	Servidor 1 (bm01)	s1p1	Datos
   eth1/2	Servidor 1 (bm01)	s1p2	Datos
   eth1/4	Servidor 2 (bm02)	s1p1	Datos
   eth1/5	Servidor 2 (bm02)	s1p2	Datos
   eth1/7	Servidor 3 (bm03)	s1p1	Datos
   eth1/8	Servidor 3 (bm03)	s1p2	Datos
   eth1/13	Chasis (chs01)	iLO	Gestión (HPE iLO)
   eth1/14	Chasis (chs01)	LOM1	Gestión (LAN en la placa base)

   Explicación de los términos:

   • tesw01: interruptor de la parte superior del rack.
   • ethx/xx: número de puerto del conmutador.
   • bm0x: servidor Bare Metal (por ejemplo, bm01 es el servidor 1).
   • s1p1 y s1p2: puertos de red de los servidores.
   • chs01: chasis.
   • iLO: puerto HPE Integrated Lights-Out para la gestión fuera de banda.
   • LOM1: puerto LAN de la placa base en el chasis.

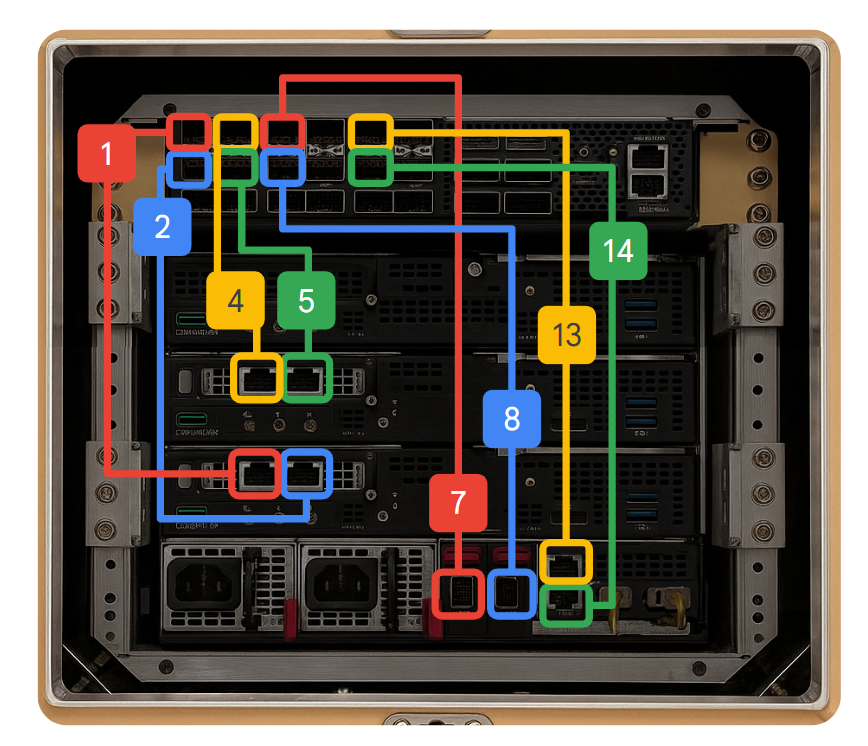

   Imagen 3. Las conexiones entre los puertos.



4. Comprueba que las luces de enlace estén en verde en todos los puertos que has verificado en los pasos anteriores.

   Si las luces de enlace siguen siendo amarillas o rojas, prueba de nuevo con otros cables o hardware antes de abrir un caso de asistencia.
