Cette page explique comment vérifier le câblage réseau de l'appliance isolée Google Distributed Cloud (GDC) et comment connecter l'appareil d'amorçage.
Reportez-vous aux images suivantes tout en suivant les instructions.

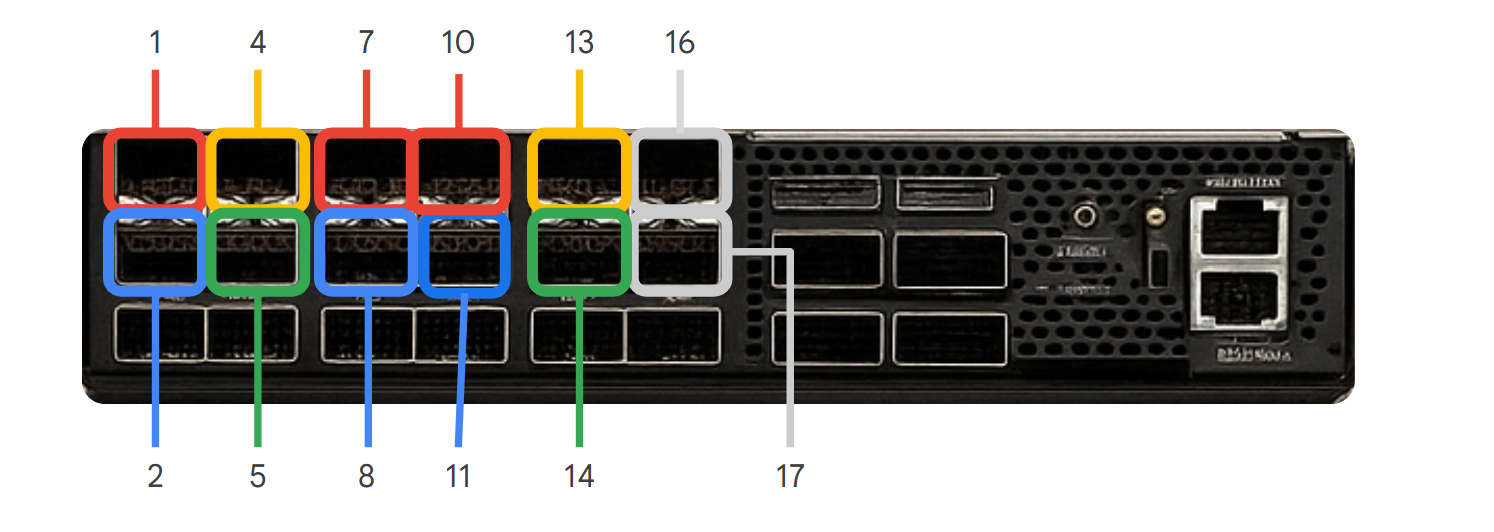

Figure 1 : Commutateur TOR avec ports étiquetés

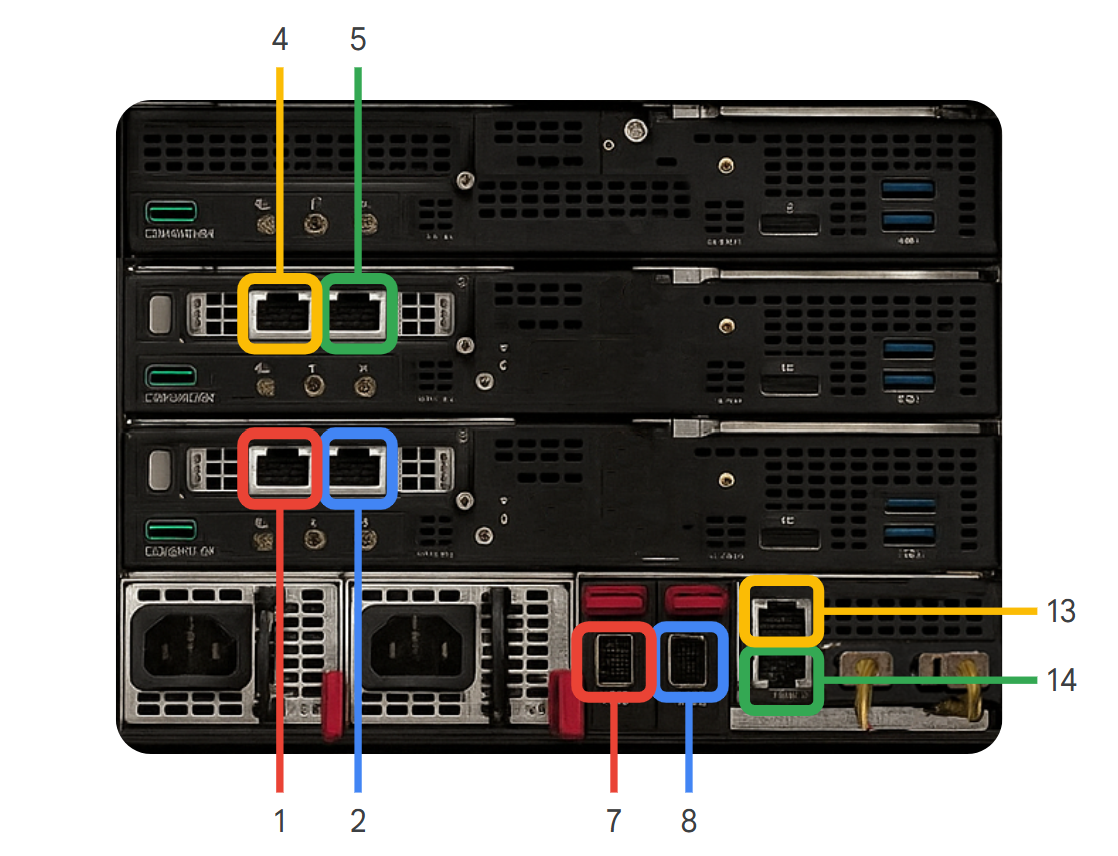

Figure 2 : Châssis et nœuds bare metal avec ports étiquetés

Vérifier le câblage
- Vérifiez que le port libellé "1" sur le commutateur TOR (figure 1) est connecté au port libellé "1" dans le châssis et les nœuds (figure 2).
- Poursuivez le processus pour les ports 2, 4, 5, 7, 8, 13 et 14 du commutateur TOR (figure 1), en vérifiant que chacun est connecté au port numéroté correspondant sur le châssis ou les nœuds (figure 2).
Connectez les ports 16 et 17 du commutateur TOR à votre réseau.
Port du commutateur ToR (xx-aa-tesw01) Appareil connecté Port de l'appareil Remarques eth1/1Serveur 1 (bm01) s1p1Données eth1/2Serveur 1 (bm01) s1p2Données eth1/4Serveur 2 (bm02) s1p1Données eth1/5Serveur 2 (bm02) s1p2Données eth1/7Serveur 3 (bm03) s1p1Données eth1/8Serveur 3 (bm03) s1p2Données eth1/10Appareil de gestion (ordinateur portable ou routeur de périphérie) N/A Gestion (doit utiliser l'adresse IP source 198.18.0.30)eth1/13Châssis (chs01) iLOGestion (HPE iLO) eth1/14Châssis (chs01) LOM1Gestion (LAN sur carte mère) Explication des termes :
- tesw01 : commutateur Top of Rack
- ethx/xx : numéro de port sur le commutateur
- bm0x : serveur bare metal (par exemple, bm01 est le serveur 1)
- s1p1, s1p2 : ports réseau sur les serveurs
- chs01 : châssis
- iLO : port HPE Integrated Lights-Out pour la gestion hors bande
- LOM1 : port LAN sur carte mère sur le châssis

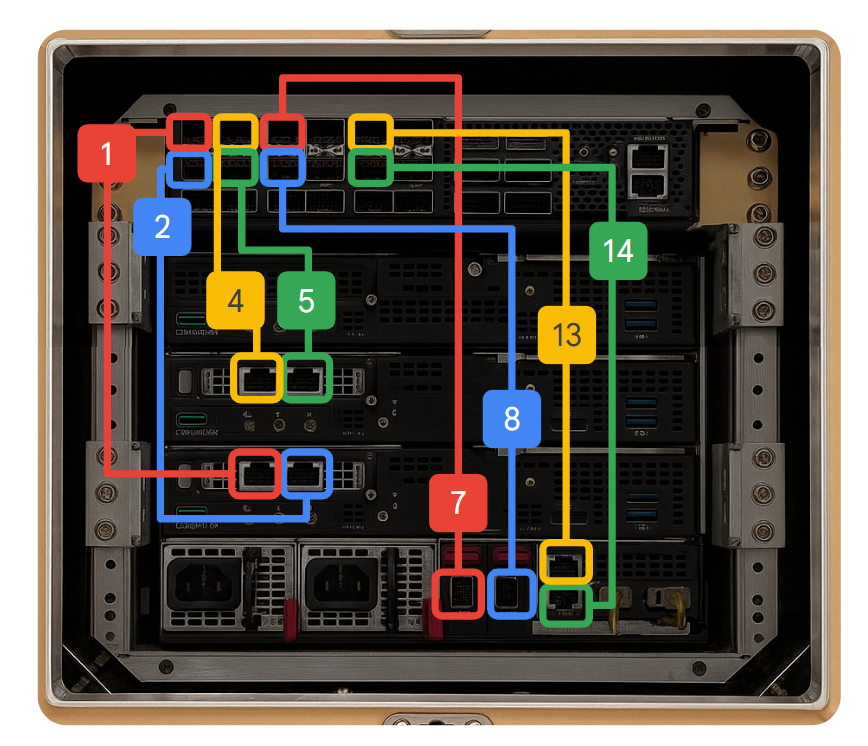

Figure 3 : Connexions entre les ports

Vérifiez que les voyants de liaison sont verts pour tous les ports que vous avez vérifiés lors des étapes précédentes.
Si les voyants de liaison restent jaunes ou rouges, réessayez avec d'autres câbles ou matériels avant d'ouvrir une demande d'assistance.
