公開サービスの概要
このドキュメントでは、Private Service Connect を使用して、サービス ユーザーがサービスを利用できるようにする方法の概要について説明します。
サービス プロデューサーとして Private Service Connect を利用し、VPC ネットワークの内部 IP アドレスを使用してサービスを公開できます。サービス ユーザーは、VPC ネットワークの内部 IP アドレスを使用して、公開サービスにアクセスできます。
コンシューマがサービスを利用できるようにするには、1 つ以上の専用サブネットを作成します。次に、これらのサブネットを参照するサービス アタッチメントを作成します。サービス アタッチメントに異なる接続設定を行うことができます。
サービス ユーザーの種類
Private Service Connect サービスに接続できるコンシューマには次の 2 種類があります。
エンドポイントは転送ルールに基づいています。

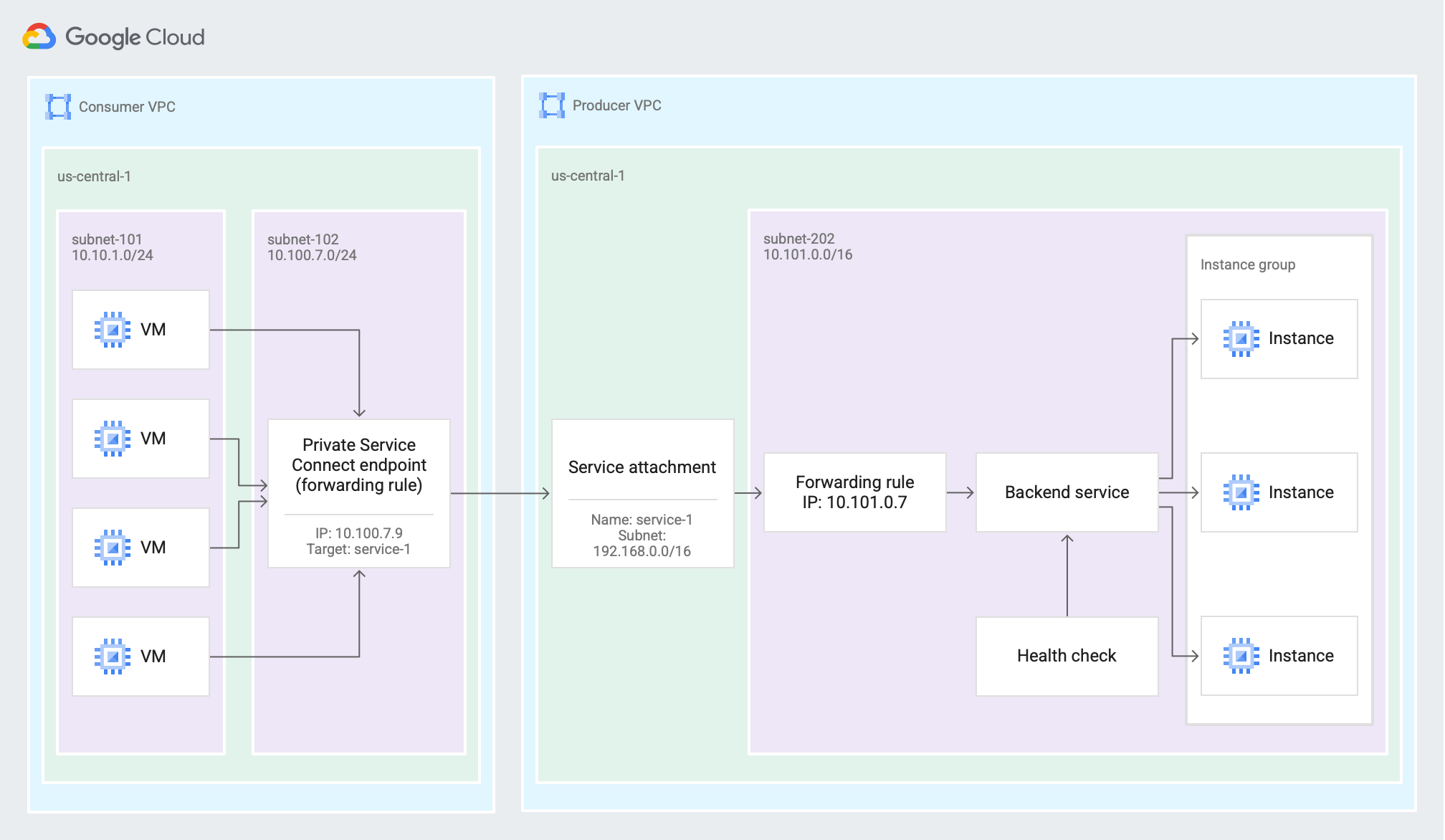

エンドポイントを使用すると、サービス ユーザーは、コンシューマーの VPC ネットワークからサービス プロデューサーの VPC ネットワーク内のサービスにトラフィックを送信できます（クリックして拡大）。
バックエンドはロードバランサに基づいています。
グローバル外部アプリケーション ロードバランサを使用するバックエンドでは、インターネットにアクセスできるサービス ユーザーは、サービス プロデューサーの VPC ネットワーク内のサービスにトラフィックを送信できます（クリックして拡大）。
NAT サブネット
Private Service Connect サービス アタッチメントは、1 つ以上の NAT サブネット（Private Service Connect サブネットとも呼ばれます）で構成されます。コンシューマ VPC ネットワークからのパケットは送信元 NAT（SNAT）を使用して変換され、元の送信元 IP アドレスが、プロデューサーの VPC ネットワーク内にある NAT サブネットからの送信元 IP アドレスに変換されます。
サービス アタッチメントには複数の NAT サブネットを設定できます。トラフィックを中断することなく、いつでも NAT サブネットをサービス アタッチメントに追加できます。
1 つのサービス アタッチメントに複数の NAT サブネットを構成できますが、1 つの NAT サブネットを複数のサービス アタッチメントで使用することはできません。
Private Service Connect NAT サブネットは、仮想マシン（VM）インスタンスや転送ルールなどのリソースに使用できません。サブネットは、受信ユーザー接続の SNAT に IP アドレスを提供する目的でのみ使用されます。
NAT サブネットのサイズ設定
サブネットのサイズによって、サービスに接続できるコンシューマーの数が決まります。NAT サブネット内のすべての IP アドレスが使用されると、追加の Private Service Connect 接続は失敗します。次の点を考慮してください。
サービス アタッチメントに接続されているエンドポイントまたはバックエンドごとに、NAT サブネット内の 1 つの IP アドレスが使用されます。
TCP 接続または UDP 接続の数、クライアントの数、コンシューマー VPC ネットワークの数は、NAT サブネット内の IP アドレスの使用には影響しません。
コンシューマーが接続の伝播を使用している場合、接続が伝播される VPC スポークとエンドポイントごとに追加の IP アドレスが使用されます。
伝播接続の上限を構成することで、作成される伝播接続の数を制御できます。
エンドポイントとバックエンドに必要な IP アドレスの数を見積もる場合は、Private Service Connect のマルチポイント アクセスを使用するマルチテナント サービスまたはコンシューマーを考慮してください。
NAT サブネットのモニタリング
NAT サブネットの IP アドレスを使用できずに Private Service Connect 接続が失敗することがないようにするため、次のことをおすすめします。
private_service_connect/producer/used_nat_ip_addressesサービス アタッチメントの指標をモニタリングします。使用する NAT IP アドレスの数が、サービス アタッチメントの NAT サブネットの容量を超えないようにします。- サービス アタッチメント接続の接続ステータスをモニタリングします。接続のステータスが「要確認」の場合、アタッチメントの NAT サブネットで使用可能な IP アドレスがない可能性があります。
- マルチテナント サービスの場合、接続上限を使用して、単一のコンシューマーがサービス アタッチメントの NAT サブネットの容量を使い果たさないようにすることができます。
必要に応じ、トラフィックを中断することなく、いつでも NAT サブネットをサービス アタッチメントに追加できます。
NAT の仕様
公開するサービスを設計するときに、Private Service Connect NAT の次の特性を考慮してください。
アイドル状態にある UDP マッピングのタイムアウトは 30 秒です。この値を構成することはできません。
アイドル状態にある TCP 確立済み接続のタイムアウトは 20 分です。この値を構成することはできません。
クライアント接続のタイムアウトに関する問題を回避するには、次のいずれかを行います。
すべての接続を 20 分未満にします。
一部のトラフィックが 20 分に 1 回以上送信されるようにします。アプリケーションでハートビートやキープアライブを使用することも、TCP キープアライブを使用することもできます。たとえば、リージョン内部アプリケーション ロードバランサまたはリージョン内部プロキシ ネットワーク ロードバランサのターゲット プロキシでキープアライブを構成できます。
アイドル状態にある TCP の一時的な接続のタイムアウトは 30 秒です。この値を構成することはできません。
5 タプル（NAT サブネットの送信元 IP アドレスと送信元ポート、宛先プロトコル、IP アドレス、宛先ポート）が再利用されるまでに 2 分ほどかかることがあります。
Private Service Connect の SNAT は、IP フラグメントをサポートしていません。
最大接続数
単一のプロデューサー VM は、単一の Private Service Connect コンシューマー（エンドポイントまたはバックエンド）から最大 64,512 個の TCP 接続と 64,512 個の UDP 接続を同時に受け入れることができます。単一の Private Service Connect エンドポイントがすべてのプロデューサー バックエンドで受け付けることができる TCP 接続と UDP 接続の合計数に制限はありません。クライアント VM は、Private Service Connect エンドポイントへの TCP 接続または UDP 接続を開始するときに、65,536 個の送信元ポートすべてを使用できます。すべてのネットワーク アドレス変換は、プロデューサー ホストでローカルに行われます。これには、一元的に割り当てられた NAT ポートプールは必要ありません。
サービス アタッチメント
サービス プロデューサーは、サービス アタッチメントを介してサービスを公開します。
- サービスを公開するために、サービス プロデューサーはターゲット サービスを参照するサービス アタッチメントを作成します。ターゲット サービスは次のいずれかになります。
- ロードバランサの転送ルール
- Secure Web Proxy インスタンス
このサービス アタッチメントの URI の形式は projects/SERVICE_PROJECT/regions/REGION/serviceAttachments/SERVICE_NAME のようになります。
サービス アタッチメントのターゲット サービスは 1 つのみです。ただし、複数のサービス アタッチメントで同じターゲット サービスを共有できます。
サービス アタッチメントを使用すると、公開サービスへのアクセスを制御し、接続を表示して、接続の上限を構成できます。詳細については、公開サービスへのアクセスの制御についてをご覧ください。
接続ステータス
サービス アタッチメントの接続ステータスは接続の状態を表します。詳細については、接続ステータスをご覧ください。
DNS 構成
公開サービスに接続するエンドポイントの DNS 構成については、サービスの DNS 構成をご覧ください。
フェイルオーバー用のマルチリージョン構成
次の構成を作成することで、複数のリージョンでサービスを使用できます。
プロデューサーの構成:
- 各リージョンにサービスをデプロイします。サービスの各リージョン インスタンスは、バックエンドによるアクセスをサポートするリージョンのロードバランサ上に構成する必要があります。
- サービス アタッチメントを作成して、サービスの各リージョン インスタンスを公開します。
コンシューマーの構成:
- 公開サービスにアクセスする Private Service Connect バックエンドを作成します。バックエンドは、クロスリージョン フェイルオーバーをサポートするロードバランサに基づいており、次の構成が含まれている必要があります。
- 各リージョンのサービス アタッチメントを指す、そのリージョンの Private Service Connect NEG。
- NEG バックエンドを含むグローバル バックエンド サービス。
この構成は、クロスリージョン フェイルオーバーの自動化をサポートしています。自動フェイルオーバーでは、あるリージョンのサービス インスタンスが異常な状態になると、コンシューマーのロードバランサはそのサービスへのトラフィックの転送を停止し、代わりに別のリージョンの正常なサービス インスタンスにトラフィックを転送します。
詳しくは以下をご覧ください。
グローバル外部アプリケーション ロードバランサを使用すると、インターネットにアクセスできるサービス コンシューマーは、サービス プロデューサーの VPC ネットワーク内のサービスにトラフィックを送信できます。サービスは複数のリージョンにデプロイされているため、コンシューマー ロードバランサは代替リージョンの正常なサービス インスタンスにトラフィックを転送できます（クリックして拡大）。
IP バージョンの変換
公開サービス（サービス アタッチメント）に接続する Private Service Connect エンドポイントの場合、コンシューマー転送ルールの IP アドレスの IP バージョンによって、エンドポイントの IP バージョンと、エンドポイントから下り（外向き）に送信されるトラフィックが決まります。この IP アドレスは、IPv4 専用サブネット、IPv6 専用サブネット、またはデュアルスタック サブネットから取得できます。エンドポイントの IP バージョンには IPv4 または IPv6 のいずれかを設定できます。両方を指定することはできません。
公開サービスの場合、サービス アタッチメントの IP バージョンは、関連付けられた転送ルールまたは Secure Web Proxy インスタンスの IP アドレスによって決まります。この IP アドレスには、サービス アタッチメントの NAT サブネットのスタックタイプとの互換性が必要です。IPv4 専用サブネット、IPv6 専用サブネット、またはデュアルスタック サブネットを NAT サブネットにすることができます。NAT サブネットがデュアルスタック サブネットの場合、IPv4 アドレス範囲または IPv6 アドレス範囲のいずれかが使用されます。両方が使用されることはありません。
Private Service Connect は、IPv4 エンドポイントと IPv6 サービス アタッチメントとの接続をサポートしていません。この場合は、エンドポイントの作成が失敗し、次のエラー メッセージが表示されます。
Private Service Connect forwarding rule with an IPv4 address
cannot target an IPv6 service attachment.
サポートされている構成では、次の組み合わせが可能です。
- IPv4 エンドポイントから IPv4 サービスへのアタッチメント
- IPv6 エンドポイントから IPv6 サービスへのアタッチメント
-
IPv6 エンドポイントから IPv4 サービスへのアタッチメント
この構成では、Private Service Connect が 2 つの IP バージョン間で自動的に変換を行います。
Private Service Connect バックエンドとサービス アタッチメント間の接続では、コンシューマーとプロデューサーの転送ルールの両方で IPv4 を使用する必要があります。
機能と互換性
次の表で、 チェックマークは機能がサポートされていることを示し、記号なしは機能がサポートされていないことを示します。
選択したプロデューサー ロードバランサに応じて、プロデューサー サービスはエンドポイント、バックエンド、またはその両方によるアクセスをサポートできます。
エンドポイントのサポート
このセクションでは、エンドポイントを使用して公開サービスにアクセスするコンシューマーとプロデューサーが使用できる構成オプションについて説明します。
コンシューマーの構成
次の表は、ターゲット プロデューサー タイプに基づいて、公開サービスにアクセスするエンドポイントでサポートされる構成オプションと機能をまとめたものです。
| ターゲット プロデューサー | コンシューマーの構成（エンドポイント） | ||||||
|---|---|---|---|---|---|---|---|
| コンシューマーのグローバル アクセス | ハイブリッド アクセス | DNS の自動構成 （IPv4 のみ） |
VPC ネットワーク ピアリング アクセス | Network Connectivity Center 接続の伝播（IPv4 のみ） | IPv4 エンドポイントでサポートされているターゲット サービス | IPv6 エンドポイントでサポートされているターゲット サービス | |
| クロスリージョン内部アプリケーション ロードバランサ |
|
|
|||||
| 内部パススルー ネットワーク ロードバランサ | ロードバランサでグローバル アクセスが有効になっている場合のみ（既知の問題） |
|
|
||||
| 内部プロトコル転送（ターゲット インスタンス） | プロデューサー転送ルールでグローバル アクセスが有効になっている場合のみ（既知の問題） |
|
|
||||
| ポート マッピング サービス | プロデューサー転送ルールでグローバル アクセスが有効になっている場合のみ |
|
|
||||
| リージョン内部アプリケーション ロードバランサ | サービス アタッチメントの作成前にロードバランサでグローバル アクセスが有効になっている場合のみ |
|
|
||||
| リージョン内部プロキシ ネットワーク ロードバランサ | サービス アタッチメントの作成前にロードバランサでグローバル アクセスが有効になっている場合のみ |
|
|
||||
| Secure Web Proxy |
|
|
|||||
プロデューサーの構成
この表は、エンドポイントがアクセスする公開サービスでサポートされる構成オプションと機能をまとめたものです。
| プロデューサーの種類 | プロデューサーの構成（公開サービス） | |||
|---|---|---|---|---|
| サポートされるプロデューサー バックエンド | PROXY プロトコル（TCP トラフィックのみ） | IP バージョン | ||
| クロスリージョン内部アプリケーション ロードバランサ |
|
|
||
| 内部パススルー ネットワーク ロードバランサ |
|
|
||
| 内部プロトコル転送（ターゲット インスタンス） |
|
|
||
| ポート マッピング サービス |
|
|
||
| リージョン内部アプリケーション ロードバランサ |
|
|
||
| リージョン内部プロキシ ネットワーク ロードバランサ |
|
|
||
| Secure Web Proxy |
|
|
||
サポートされるポート構成は、ロードバランサによって異なります。ロードバランサには、単一のポートをサポートするものと、ポートの範囲をサポートするものと、すべてのポートをサポートするものがあります。詳細については、ポートの仕様をご覧ください。
バックエンドのサポート
公開サービス用の Private Service Connect バックエンドには、コンシューマー ロードバランサとプロデューサー ロードバランサという 2 つのロードバランサが必要です。このセクションでは、バックエンドを使用して公開サービスにアクセスするコンシューマーとプロデューサーが使用できる構成オプションについて説明します。
コンシューマーの構成
次の表に、公開サービス用の Private Service Connect バックエンドでサポートされているコンシューマー ロードバランサを示します。各コンシューマー ロードバランサで使用できるバックエンド サービス プロトコルも示します。コンシューマー ロードバランサは、サポートされているプロデューサー ロードバランサでホストされている公開サービスにアクセスできます。
| コンシューマー ロードバランサ | プロトコル | IP バージョン | クロス リージョン フェイルオーバー |
|---|---|---|---|
|
IPv4 | ||
|
IPv4 | ||
|
注: 従来のアプリケーション ロードバランサはサポートされていません。 |
|
IPv4 | |
|
このロードバランサを Private Service Connect NEG に関連付けるには、Google Cloud CLI を使用するか、API リクエストを送信します。 注: 従来のプロキシ ネットワーク ロードバランサはサポートされていません。 |
|
IPv4 | |
|
IPv4 | ||
|
IPv4 | ||
|
IPv4 | ||
|
IPv4 |
プロデューサーの構成
次の表に、公開サービス用の Private Service Connect バックエンドでサポートされるプロデューサー ロードバランサの構成を示します。
| プロデューサーの種類 | プロデューサーの構成（公開サービス） | |||||
|---|---|---|---|---|---|---|
| サポートされるプロデューサー バックエンド | 転送ルール プロトコル | 転送ルールのポート | PROXY プロトコル | IP バージョン | Private Service Connect のヘルスサポート | |
| クロスリージョン内部アプリケーション ロードバランサ |
|
|
1 つ、複数、またはすべてのポートをサポート | IPv4 | ||
| 内部パススルー ネットワーク ロードバランサ |
|
|
プロデューサー ポートの構成をご覧ください。 | IPv4 | ||
| リージョン内部アプリケーション ロードバランサ |
|
|
単一のポートをサポート | IPv4 | ||
| リージョン内部プロキシ ネットワーク ロードバランサ |
|
|
単一のポートをサポート | IPv4 | ||
| Secure Web Proxy |
|
|
該当なし | IPv4 | ||
プロデューサー ポートの構成
Private Service Connect を使用して内部パススルー ネットワーク ロードバランサが公開されている場合、Private Service Connect バックエンドを使用してサービスにアクセスするコンシューマーは、サービスとの通信に使用するポートを識別する必要があります。プロデューサーの内部パススルー ネットワーク ロードバランサの転送ルールを作成する場合は、次の点を考慮してください。
- NEG の作成時にポートを指定できるように、プロデューサーの転送ルールで使用されるポートをコンシューマーに伝えることをおすすめします。
コンシューマーが NEG の作成時にプロデューサー ポートを指定しない場合、プロデューサー ポートはプロデューサー転送ルールの構成に基づいて決定されます。
- プロデューサー転送ルールが単一のポートを使用する場合、コンシューマー バックエンドは同じポートを使用します。
プロデューサーの転送ルールで複数のポートが使用されている場合は、次のようになります。
- ポート
443が含まれている場合、コンシューマー バックエンドはポート443を使用します。 - ポート
443が含まれていない場合、コンシューマー バックエンドは、リストをアルファベット順に並べ替えた後、リスト内の最初のポートを使用します。たとえば、ポート80とポート1111を指定すると、コンシューマー バックエンドはポート1111を使用します。 プロデューサー バックエンドで使用されるポートを変更すると、コンシューマーのサービスが中断される可能性があります。
たとえば、ポート
443と8443を使用する転送ルールと、ポート443と8443で応答するバックエンド VM を使用して公開サービスを作成するとします。コンシューマー バックエンドがこのサービスに接続すると、通信にポート443を使用します。ポート
8443でのみ応答するようにバックエンド VM を変更すると、コンシューマー バックエンドは公開サービスに到達できなくなります。
- ポート
プロデューサーの転送ルールがすべてのポートを使用している場合、サービス ユーザーは NEG の作成時にプロデューサー ポートを指定する必要があります。ポートを指定しない場合、コンシューマー バックエンドはポート
1を使用しますが、これは機能しません。
共有 VPC
サービス プロジェクト管理者は、共有 VPC ネットワーク内のリソースに接続する共有 VPC サービス プロジェクトでサービス アタッチメントを作成できます。
構成は、通常のサービス アタッチメントの場合とほぼ同じですが、次の点が異なります。
- プロデューサー ロードバランサの転送ルールは、共有 VPC ネットワークの IP アドレスに関連付けられています。転送ルールのサブネットは、サービス プロジェクトと共有されている必要があります。
- サービス アタッチメントは、共有 VPC ネットワークの Private Service Connect サブネットを使用します。このサブネットは、サービス プロジェクトと共有されている必要があります。
ロギング
バックエンド VM を含むサブネットで VPC Flow Logs を有効にできます。このログには、Private Service Connect のサブネット内のバックエンド VM と IP アドレスの間のフローが記録されます。
VPC Service Controls
VPC Service Controls と Private Service Connect には互換性があります。Private Service Connect エンドポイントがデプロイされている VPC ネットワークが VPC Service Controls の境界内にある場合、エンドポイントも同じ境界の一部になります。エンドポイントを介してアクセスされる VPC Service Controls でサポートされているサービスには、その VPC Service Controls の境界のポリシーが適用されます。
エンドポイントを作成すると、コンシューマ プロジェクトとプロデューサー プロジェクトの間でコントロール プレーンの API 呼び出しが行われ、Private Service Connect 接続を確立します。同じ VPC Service Controls の境界内にないコンシューマ プロジェクトとプロデューサー プロジェクトの間に Private Service Connect 接続を確立する場合、下り（外向き）ポリシーによる明示的な承認は必要ありません。エンドポイントを介した VPC Service Controls 対応サービスとの通信は、VPC Service Controls の境界で保護されます。
コンシューマーの接続情報の表示
デフォルトでは、Private Service Connect は、コンシューマーの送信元 IP アドレスをサービス プロデューサーの VPC ネットワーク内に存在する Private Service Connect サブネットのアドレスに変換します。コンシューマーの元の送信元 IP アドレスを確認する場合は、サービスを公開するときに PROXY プロトコルを有効にします。 Private Service Connect は、PROXY プロトコル バージョン 2 をサポートしています。
すべてのサービスが PROXY プロトコルをサポートしているわけではありません。詳細については、機能と互換性をご覧ください。
PROXY プロトコルが有効になっている場合は、PROXY プロトコル ヘッダーからコンシューマーの送信元 IP アドレスと PSC 接続 ID（pscConnectionId）を取得できます。
PROXY プロトコル ヘッダーの形式は、コンシューマー エンドポイントの IP バージョンによって異なります。サービス アタッチメントのロードバランサに IPv6 アドレスがある場合、コンシューマーは IPv4 アドレスと IPv6 アドレスの両方で接続できます。受信するトラフィックの IP バージョンの PROXY プロトコル ヘッダーを受信して読み取るようにアプリケーションを構成します。
伝播接続を流れるコンシューマー トラフィックの場合、コンシューマーの送信元 IP アドレスと PSC 接続 ID は、伝播される Private Service Connect エンドポイントを参照します。
サービス アタッチメントで PROXY プロトコルを有効にすると、その変更は新しい接続にのみ適用されます。既存の接続に PROXY プロトコル ヘッダーは含まれません。
PROXY プロキシを有効にする場合は、バックエンド ウェブサーバー ソフトウェアのドキュメントで、クライアント接続 TCP ペイロードで受信する PROXY プロトコル ヘッダーの解析と処理についてご確認ください。サービス アタッチメントで PROXY プロトコルが有効になっていても、バックエンド ウェブサーバーが PROXY プロトコル ヘッダーを処理するように構成されていない場合は、ウェブ リクエストの形式が正しくない可能性があります。リクエストの形式が正しくない場合、サーバーはそのリクエストを解釈できません。
Private Service Connect 接続 ID（pscConnectionId）は、Type-Length-Value（TLV）形式で PROXY プロトコル ヘッダーにエンコードされます。
| フィールド | フィールドの長さ | フィールド値 |
|---|---|---|
| タイプ | 1 バイト | 0xE0（PP2_TYPE_GCP） |
| 長さ | 2 バイト | 0x8（8 バイト） |
| 値 | 8 バイト | ネットワーク順の 8 バイトの pscConnectionId |
コンシューマー転送ルール、またはプロデューサー サービス アタッチメントから、8 バイトの pscConnectionId 値を表示できます。
pscConnectionId 値は、ある時点でのすべてのアクティブな接続に対してグローバルに一意です。ただし、時間がたつと、pscConnectionId は次のようなシナリオで再利用される可能性があります。
特定の VPC ネットワーク内で、エンドポイント（転送ルール）を削除し、同じ IP アドレスを使用して新しいエンドポイントを作成した場合、同じ
pscConnectionId値が使用されることがあります。エンドポイント（転送ルール）を含む VPC ネットワークを削除すると、7 日間の待機期間後に、これらのエンドポイントに使用されていた
pscConnectionId値が、別の VPC ネットワークにある別のエンドポイントに使用されることがあります。
pscConnectionId 値は、デバッグやパケットの送信元のトレースに使用できます。
16 バイトの Private Service Connect サービス アタッチメント ID（pscServiceAttachmentId）は、プロデューサー サービス アタッチメントから取得できます。pscServiceAttachmentId 値は、Private Service Connect サービス アタッチメントを識別するグローバルに一意の ID です。pscServiceAttachmentId 値は公開設定とデバッグに使用できます。この値は PROXY プロトコル ヘッダーには含まれません。
料金
Private Service Connect の料金については、VPC の料金ページをご覧ください。
割り当て
プロデューサー VPC ネットワークにアクセスできる Private Service Connect エンドポイントと伝播接続の合計数は、PSC ILB consumer forwarding rules per producer VPC network 割り当てによって制御されます。
関連付けられたサービス アタッチメントが削除された場合や、接続を拒否するように構成された場合でも、エンドポイントは削除されるまでこの割り当てに影響します。接続の伝播が Network Connectivity Center ハブで無効になっている場合や、伝播された接続のスポークが削除された場合でも、関連付けられたエンドポイントが削除されるまで、伝播接続はこの割り当てに影響します。
オンプレミス アクセス
Private Service Connect サービスは、エンドポイントを使用して利用可能になります。これらのエンドポイントには、サポート対象で接続中のオンプレミス ホストからアクセスできます。詳細については、オンプレミス ホストからエンドポイントにアクセスするをご覧ください。
制限事項
公開サービスには次の制限があります。
- 複数のプロトコル（プロトコルが
L3_DEFAULTに設定されている）で構成されたロードバランサはサポートされていません。 - Packet Mirroring では、Private Service Connect の公開サービス トラフィックのパケットはミラーリングできません。
- Google Cloud CLI または API を使用して、内部プロトコル転送に使用される転送ルールを指すサービス アタッチメントを作成する必要があります。
問題と回避策については、既知の問題をご覧ください。
