개인 보호 장비 (PPE) 감지기 가이드

개인 보호 장비 (PPE) 감지기 모델은 작업장 또는 커뮤니티 환경에서 위험에 대한 노출을 제한하는 장비의 존재를 확인하는 데 도움이 됩니다.

이 모델은 특정 인물의 사람과 PPE 항목 (장갑, 마스크, 헬멧)을 감지합니다. 모델은 PPE 항목을 감지하고 항목이 해당 인체 부위를 덮고 있는지 확인합니다. 모델은 이 범위 정보를 [0, 1] 범위의 범위 점수로 보고합니다. 모델은 동영상 스트림을 입력으로 허용합니다. 모델은 BigQuery에서 볼 수 있는 프로토콜 버퍼로 감지 결과를 출력합니다. 모델은 1FPS로 실행됩니다.

PPE 감지 연산자에는 설정할 수 있는 세 가지 제어 매개변수가 있습니다.

머리 덮개: 연산자는 머리 덮개 관련 PPE 항목 정보를 출력합니다. 콘솔에서 이 값을 설정하거나 enableHeadCoverageDetection을 true 로 설정합니다. Google Cloud PersonalProtectiveEquipmentDetectionConfig
얼굴 덮개: 연산자는 얼굴 덮개 관련 PPE 항목 정보를 출력합니다. 콘솔에서 이 값을 설정하거나 enableFaceCoverageDetection을 true로 설정합니다. Google Cloud PersonalProtectiveEquipmentDetectionConfig
손 덮개: 연산자는 손 덮개 관련 PPE 항목 정보를 출력합니다. 콘솔에서 이 값을 설정하거나 enableHandsCoverageDetection true 을 PersonalProtectiveEquipmentDetectionConfig에서 설정합니다. Google Cloud

PPE 감지기 모델 앱 사양

다음 안내에 따라 콘솔에서Google Cloud PPE 감지기 모델을 만듭니다.

콘솔

콘솔에서 앱 만들기 Google Cloud

PPE 감지기 앱을 만들려면 애플리케이션 빌드의 안내를 따르세요.

애플리케이션 탭으로 이동

PPE 감지기 모델 추가

모델 노드를 추가할 때 사전 학습된 모델 목록에서 PPE 감지기 를 선택합니다.

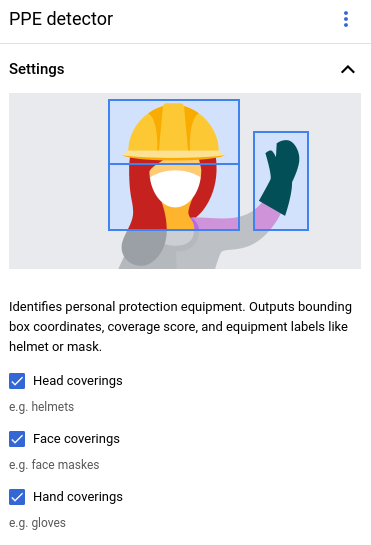

옵션 메뉴에서 감지할 PPE 유형을 설정합니다.

BigQuery 커넥터 추가

출력을 사용하려면 앱을 BigQuery 커넥터에 연결합니다.

BigQuery 커넥터 사용에 대한 자세한 내용은 BigQuery에 데이터 연결 및 저장을 참고하세요. BigQuery 가격 책정에 대한 자세한 내용은 BigQuery 가격 책정 페이지를 참고하세요.

BigQuery에서 출력 결과 보기

모델이 BigQuery로 데이터를 출력한 후 BigQuery 대시보드에서 출력 주석을 확인합니다.

BigQuery 경로를 지정하지 않은 경우 에이전트 플랫폼 Vision 스키마 Studio 페이지에서 시스템 생성 경로를 볼 수 있습니다.

콘솔에서 BigQuery 페이지를 엽니다. Google Cloud

BigQuery로 이동

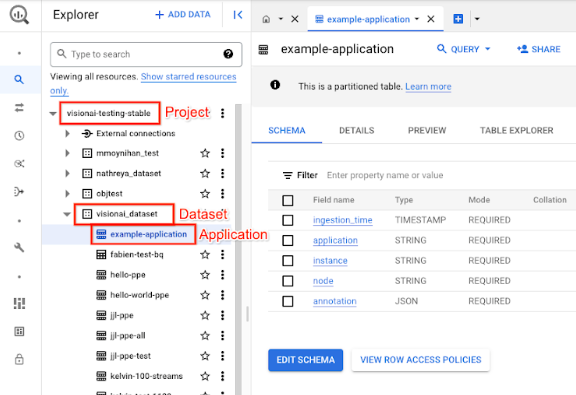

대상 프로젝트, 데이터 세트 이름, 애플리케이션 이름 옆에 있는 펼치기 를 선택합니다.
표 세부정보 뷰에서 미리보기 를 클릭합니다. 주석 열에서 결과를 확인합니다. 출력 형식에 대한 설명은 모델 출력을 참고하세요.

애플리케이션은 결과를 시간순으로 저장합니다. 가장 오래된 결과는 표의 시작 부분에 있고 가장 최근 결과는 표의 끝에 추가됩니다. 최신 결과를 확인하려면 페이지 번호를 클릭하여 마지막 표 페이지로 이동합니다.

모델 출력

모델 출력에는 타임스탬프, 감지 상자, 상자에 해당하는 객체 라벨, 해당 객체의 신뢰도 점수가 포함됩니다. 출력 스트림의 속도는 초당 1프레임입니다.

모델 출력은 동영상 프레임 및 PPE 감지 예측 결과에 대한 정보가 포함된 프로토콜 버퍼 형식입니다. 모델의 목표는 사람들이 보호 장비를 올바르게 착용하고 있는지 확인하는 것입니다. 따라서 모델은 사람과 사람이 착용하는 PPE를 감지하는 데 중점을 둡니다. 모델 출력은 사람 감지에 중점을 둡니다. 감지된 각 사람에 대해 모델은 사람 주변의 PPE와 각 장비의 범위 점수를 나열합니다.

다음 프로토콜 버퍼 예시에서 다음 사항에 유의하세요.

현재 시간 - 타임스탬프는 추론 결과가 생성된 시간을 기록합니다.
감지된 사람 - 한 명의 사람 식별 상자, 여러 개의 PPE 식별 상자, 각 신체 부위의 범위 점수를 포함하는 기본 감지 결과입니다.
사람 식별 상자 - 경계 상자, 신뢰도 점수, 사람 항목입니다.
PPE 식별 상자 - 경계 상자, 신뢰도 점수, PPE 항목입니다.

샘플 주석 출력 JSON 객체

{
  "currentTime": "2022-11-10T21:02:13.499255040Z",
  "detectedPersons": [
    {
      "personId": "0",
      "detectedPersonIdentifiedBox": {
        "boxId": "0",
        "normalizedBoundingBox": {
          "xmin": 0.486749,
          "ymin": 0.35927793,
          "width": 0.048630536,
          "height": 0.21746585
        },
        "confidenceScore": 0.31775203,
        "personEntity":{
          "personEntityId":"0"
        }
      },
      "detected_ppe_identified_boxes": {
        "normalized_bounding_box": {
          "xmin": 0.07268746,
          "ymin": 0.80575824,
          "width": 0.22973709,
          "height": 0.18754286
        },
        "confidence_score": 0.45171335,
        "ppe_entity": {
          "ppe_label_string": "Glove",
          "ppe_supercategory_label_string": "Hand Coverage"
        }
      },
      "detected_ppe_identified_boxes":{
        "normalized_bounding_box":{
          "xmin": 0.35457548,
          "ymin": 0.016402662,
          "width": 0.31828704,
          "height": 0.18849815
        },
        "confidence_score": 0.44129524,
        "ppe_entity":{
          "ppe_label_string": "Helmet",
          "ppe_supercategory_label_string": "Head Coverage"
          }
      }
    }
  ]
}

프로토콜 버퍼 정의

// Output format for Personal Protective Equipment Detection Operator
message PersonalProtectiveEquipmentDetectionOutput {
 // Current timestamp
 protobuf.Timestamp current_time = 1;

 // The entity info for annotations from person detection prediction result
 message PersonEntity {

   // Entity id
   int64 person_entity_id = 1;
 }

 // The entity info for annotations from PPE detection prediction result
 message PPEEntity {
   // Label id
   int64 ppe_label_id = 1;
   // Human readable string of the label (Examples: helmet, glove, mask)
   string ppe_label_string = 2;
   // Human readable string of the super category label (Examples: head_cover,
   // hands_cover, face_cover)
   string ppe_supercategory_label_string = 3;
   // Entity id
   int64 ppe_entity_id = 4;
 }

 // Bounding Box in the normalized coordinates
 message NormalizedBoundingBox {
   // Min in x coordinate
   float xmin = 1;
   // Min in y coordinate
   float ymin = 2;
   // Width of the bounding box
   float width = 3;
   // Height of the bounding box
   float height = 4;
 }

 // PersonIdentified box contains the location and the entity info of the
 // person
 message PersonIdentifiedBox {
   // An unique id for this box
   int64 box_id = 1;
   // Bounding Box in the normalized coordinates
   NormalizedBoundingBox normalized_bounding_box = 2;
   // Confidence score associated with this box
   float confidence_score = 3;
   // Person entity info
   PersonEntity person_entity = 4;
 }

 // PPEIdentified box contains the location and the entity info of the PPE
 message PPEIdentifiedBox {
   // An unique id for this box
   int64 box_id = 1;
   // Bounding Box in the normalized coordinates
   NormalizedBoundingBox normalized_bounding_box = 2;
   // Confidence score associated with this box
   float confidence_score = 3;
   // PPE entity info
   PPEEntity ppe_entity = 4;
 }

 // Detected Person contains the detected person and their associated
 // PPE and their protecting information
 message DetectedPerson {
   // The id of detected person
   int64 person_id = 1;
   // The info of detected person identified box
   PersonIdentifiedBox detected_person_identified_box = 2;
   // The info of detected person associated ppe identified boxes
   repeated PPEIdentifiedBox detected_ppe_identified_boxes = 3;

   // Coverage score for each body part


   // Coverage score for face
   optional float face_coverage_score = 4;
   // Coverage score for eyes
   optional float eyes_coverage_score = 5;
   // Coverage score for head
   optional float head_coverage_score = 6;
   // Coverage score for hands
   optional float hands_coverage_score = 7;
   // Coverage score for body
   optional float body_coverage_score = 8;
   // Coverage score for feet
   optional float feet_coverage_score = 9;
 }

 // A list of DetectedPersons
 repeated DetectedPerson detected_persons = 2;
}

권장사항 및 제한사항

PPE 감지기를 사용할 때 최상의 결과를 얻으려면 데이터를 소싱하고 모델을 사용할 때 다음 사항을 고려하세요.

소스 데이터 권장사항

권장사항: 가능한 경우 감지 대상이 가만히 서서 카메라를 향하도록 합니다.

PPE 감지기가 올바르게 처리할 수 있는 샘플 이미지 데이터:

얼굴을 가리고 카메라를 바라보는 사람의 샘플 이미지 — *이미지 소스: Unsplash의 Ani Kolleshi.*

권장하지 않음: 프레임에서 주요 PPE 항목이 너무 작은 이미지 데이터는 피하세요.

PPE 감지기가 올바르게 처리할 수 없는 샘플 이미지 데이터:

감지하기에는 너무 작은 PPE 항목의 샘플 이미지 — *이미지 소스: Unsplash의 Josue Isai Ramos Figueroa.*

권장하지 않음: 일반적이지 않은 관점이나 불규칙한 각도에서 주요 PPE 항목을 보여주는 이미지 데이터는 피하세요.
