Cloud Service Mesh by example: Authorization

במדריך הזה נסביר מהי הרשאה ואיך להפעיל אותה באמצעות Cloud Service Mesh באפליקציה לדוגמה, כדי ללמוד איך להפעיל מדיניות הרשאות במיקרו-שירותים. יוצרים AuthorizationPolicy כדי DENY לגשת למיקרו-שירות, ואז יוצרים AuthorizationPolicy כדי ALLOW גישה ספציפית למיקרו-שירות.

מהי הרשאה?

אימות מאמת זהות – האם השירות הזה הוא מי שהוא טוען שהוא? ההרשאה מאמתת את ההרשאה – האם השירות הזה מורשה לבצע את הפעולה הזו? הזהות היא מרכיב בסיסי ברעיון הזה. עם Cloud Service Mesh,‏ AuthorizationPolicies מאפשרים לשלוט בתקשורת בין עומסי העבודה ברשת כדי לשפר את האבטחה והגישה.

בארכיטקטורת מיקרו-שירותים, שבה מתבצעות קריאות מעבר לגבולות הרשת, כללי חומת אש מבוססי-IP לרוב לא מספיקים כדי לאבטח את הגישה בין עומסי עבודה. בעזרת Cloud Service Mesh, אתם יכולים להגדיר כללי הרשאה כדי:

  • שליטה בגישה לעומסי עבודה ברשת, בין אם מדובר בגישה מעומס עבודה אחד לעומס עבודה אחר או מלקוח קצה לעומס עבודה
  • אפשר להגדיר מדיניות באופן כללי או באופן מפורט, בהתאם לצרכים שלכם.

הסבר מפורט על הגדרת מדיניות ושיטות מומלצות זמין במאמר הרשאות ב-Cloud Service Mesh.

חסרונות

במדריך הזה השתמשנו ברכיבים הבאים של Google Cloud, והשימוש בהם כרוך בתשלום:

כדי להימנע מחיובים נוספים אחרי שסיימתם את המדריך, תוכלו למחוק את המשאבים שיצרתם. מידע נוסף זמין במאמר בנושא הסרת המשאבים.

לפני שמתחילים

פריסת שער כניסה

  1. מגדירים את ההקשר הנוכחי של kubectl לאשכול:

    gcloud container clusters get-credentials CLUSTER_NAME  \
    --project=PROJECT_ID \
    --zone=CLUSTER_LOCATION

  2. יוצרים מרחב שמות לשער הכניסה:

    kubectl create namespace asm-ingress

  3. מפעילים את מרחב השמות להחדרה. השלבים תלויים בהטמעה של מישור הבקרה.

    מנוהל (TD)

    מחילים את תווית ההזרקה שמוגדרת כברירת מחדל על מרחב השמות:

    kubectl label namespace asm-ingress \
    istio.io/rev- istio-injection=enabled --overwrite

    מנוהל (Istiod)

    מומלץ: מריצים את הפקודה הבאה כדי להחיל את תווית ברירת המחדל של הזרקה על מרחב השמות:

    kubectl label namespace asm-ingress \
    istio.io/rev- istio-injection=enabled --overwrite

    אם אתם משתמשים קיימים במישור הבקרה המנוהל של Istiod: מומלץ להשתמש בהזרקה שמוגדרת כברירת מחדל, אבל יש תמיכה גם בהזרקה מבוססת-עדכון. פועלים לפי ההוראות הבאות:

    1. מריצים את הפקודה הבאה כדי לאתר את ערוצי ההפצה הזמינים:

      kubectl -n istio-system get controlplanerevision

      הפלט אמור להיראות כך:

      NAME                AGE
asm-managed-rapid   6d7h

      בפלט, הערך בעמודה NAME הוא תווית הגרסה שתואמת לערוץ ההפצה שזמין לגרסה של Cloud Service Mesh.

    2. מחילים את תווית הגרסה על מרחב השמות:

      kubectl label namespace asm-ingress \
    istio-injection- istio.io/rev=REVISION_LABEL --overwrite

    בתוך האשכול

    מומלץ: מריצים את הפקודה הבאה כדי להחיל את תווית ברירת המחדל של הזרקה על מרחב השמות:

    kubectl label namespace asm-ingress \
    istio.io/rev- istio-injection=enabled --overwrite

    מומלץ להשתמש בהחדרה שמוגדרת כברירת מחדל, אבל יש תמיכה גם בהחדרה שמבוססת על תיקון: פועלים לפי ההוראות הבאות:

    1. משתמשים בפקודה הבאה כדי לאתר את תווית הגרסה ב-istiod:

      kubectl get deploy -n istio-system -l app=istiod -o \
    jsonpath={.items[*].metadata.labels.'istio\.io\/rev'}'{"\n"}'

    2. מחילים את תווית הגרסה על מרחב השמות. בפקודה הבאה, REVISION_LABEL הוא הערך של התווית istiod revision שרשמתם בשלב הקודם.

      kubectl label namespace asm-ingress \
    istio-injection- istio.io/rev=REVISION_LABEL --overwrite

  4. פורסים את שער לדוגמה במאגר anthos-service-mesh-samples:

    kubectl apply -n asm-ingress \
    -f docs/shared/asm-ingress-gateway

    הפלט אמור להיראות כך:

    serviceaccount/asm-ingressgateway configured
service/asm-ingressgateway configured
deployment.apps/asm-ingressgateway configured
gateway.networking.istio.io/asm-ingressgateway configured

פריסה של אפליקציית Online Boutique לדוגמה

  1. אם לא עשיתם זאת, מגדירים את ההקשר הנוכחי של kubectl לאשכול:

    gcloud container clusters get-credentials CLUSTER_NAME  \
  --project=PROJECT_ID \
  --zone=CLUSTER_LOCATION

  2. יוצרים את מרחב השמות של האפליקציה לדוגמה:

    kubectl create namespace onlineboutique

  3. מתייגים את מרחב השמות onlineboutique כדי להחדיר אוטומטית שרתי proxy של Envoy:

    kubectl label namespace onlineboutique \
   istio.io/rev- istio-injection=enabled --overwrite

  4. פורסים את האפליקציה לדוגמה, את VirtualService לקצה הקדמי ואת חשבונות השירות לעומסי העבודה. במדריך הזה תפרסו את Online Boutique, אפליקציית הדגמה של מיקרו-שירות.

    kubectl apply \
  -n onlineboutique \
  -f docs/shared/online-boutique/virtual-service.yaml

    kubectl apply \
  -n onlineboutique \
  -f docs/shared/online-boutique/service-accounts

איך רואים את השירותים

  1. צפייה ב-pods במרחב השמות onlineboutique:

    kubectl get pods -n onlineboutique

    הפלט אמור להיראות כך:

    NAME                                     READY   STATUS    RESTARTS   AGE
adservice-85598d856b-m84m6               2/2     Running   0          2m7s
cartservice-c77f6b866-m67vd              2/2     Running   0          2m8s
checkoutservice-654c47f4b6-hqtqr         2/2     Running   0          2m10s
currencyservice-59bc889674-jhk8z         2/2     Running   0          2m8s
emailservice-5b9fff7cb8-8nqwz            2/2     Running   0          2m10s
frontend-77b88cc7cb-mr4rp                2/2     Running   0          2m9s
loadgenerator-6958f5bc8b-55q7w           2/2     Running   0          2m8s
paymentservice-68dd9755bb-2jmb7          2/2     Running   0          2m9s
productcatalogservice-84f95c95ff-c5kl6   2/2     Running   0          114s
recommendationservice-64dc9dfbc8-xfs2t   2/2     Running   0          2m9s
redis-cart-5b569cd47-cc2qd               2/2     Running   0          2m7s
shippingservice-5488d5b6cb-lfhtt         2/2     Running   0          2m7s

    כל הפודים של האפליקציה צריכים לפעול, ובעמודה READY צריך להופיע 2/2. המשמעות היא שפרוקסי Envoy sidecar הוכנס בהצלחה ל-pods. אם הסמל 2/2 לא מופיע אחרי כמה דקות, אפשר לעיין במדריך לפתרון בעיות.

  2. מקבלים את כתובת ה-IP החיצונית ומגדירים אותה כמשתנה:

    kubectl get services -n asm-ingress
export FRONTEND_IP=$(kubectl --namespace asm-ingress \
get service --output jsonpath='{.items[0].status.loadBalancer.ingress[0].ip}' \
)

    הפלט אמור להיראות כך:

    NAME                   TYPE           CLUSTER-IP      EXTERNAL-IP   PORT(S)                                      AGE
asm-ingressgateway   LoadBalancer   10.19.247.233   35.239.7.64   80:31380/TCP,443:31390/TCP,31400:31400/TCP   27m

  3. נכנסים לכתובת EXTERNAL-IP בדפדפן האינטרנט. החנות Online Boutique אמורה להופיע בדפדפן.

    ממשק קצה קדמי של בוטיק אונליין

דחיית הרשאה (DenyAll) לעומס עבודה

בקטע הזה נוסף AuthorizationPolicy כדי לדחות את כל התנועה הנכנסת לשירות המטבע. AuthorizationPolicies פועל על ידי המרה של AuthorizationPolicies להגדרות שניתן לקרוא ב-Envoy, והחלת ההגדרות על פרוקסי מסוג sidecar. כך אפשר להשתמש ב-Envoy proxy כדי לאשר או לדחות בקשות נכנסות לשירות.

  1. החלת AuthorizationPolicy על currencyservice. שימו לב להתאמה לתווית currencyservice בקובץ ה-YAML.

    kubectl apply -f docs/authorization/currency-deny-all.yaml -n onlineboutique

    apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: currency-policy
spec:
  selector:
    matchLabels:
      app: currencyservice

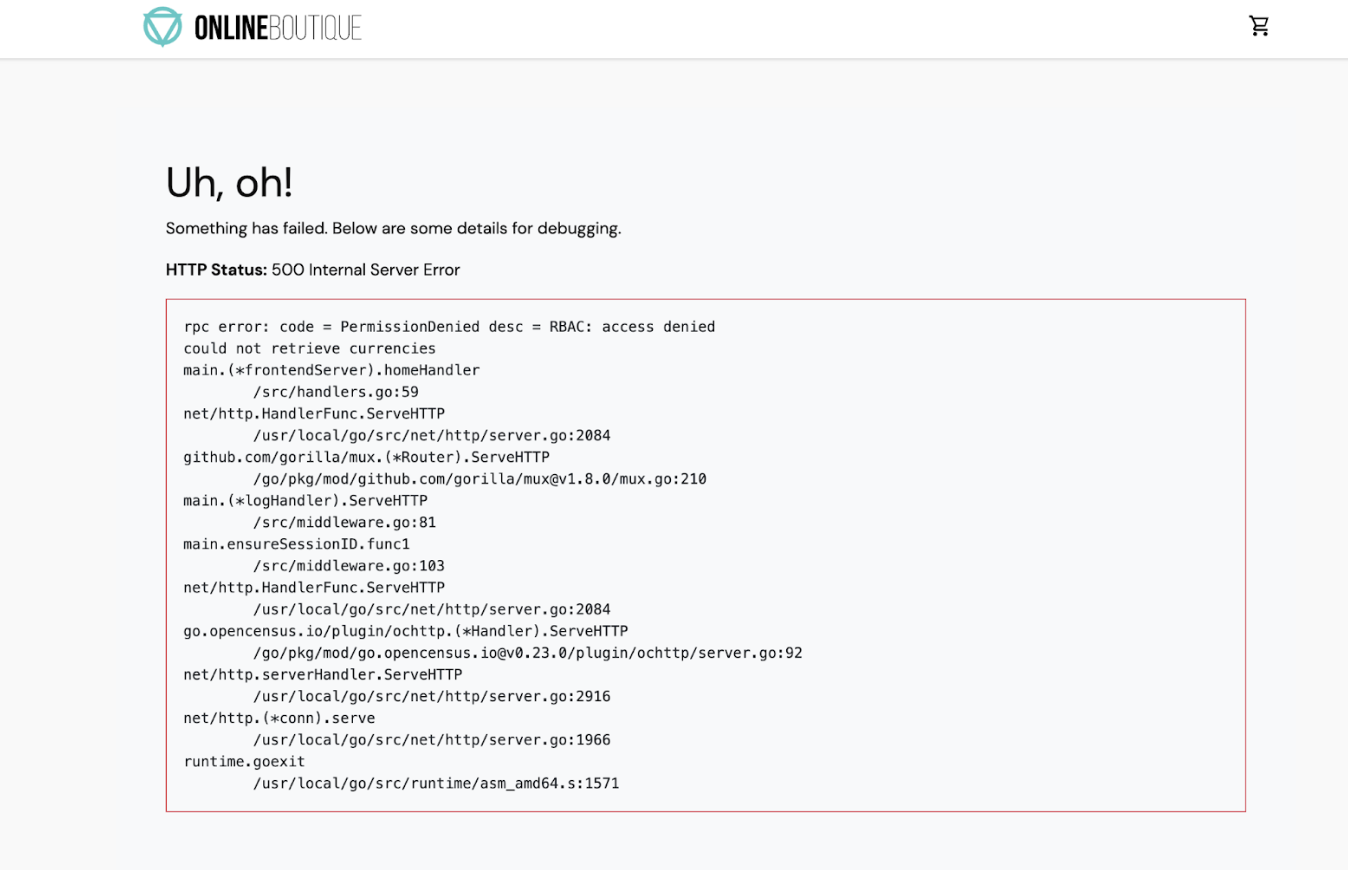

  2. נסו לגשת ל-EXTERNAL-IP של השער כדי לראות את Online Boutique בדפדפן האינטרנט. צריכה להופיע שגיאת הרשאה (500 שגיאת שרת פנימית) מ-currency service.

    שגיאת authz rbac 500

עיון ביומנים של שרת ה-proxy מסוג sidecar

כדי לראות מה קורה ב-sidecar proxy, אפשר לבדוק את היומנים ב-pod.

  1. מציאת השם של ה-pod של currencyservice:

    CURRENCY_POD=$(kubectl get pod -n onlineboutique |grep currency|awk '{print $1}')

  2. מגדירים את שרת ה-proxy של Envoy כך שיאפשר יומנים ברמת המעקב. כברירת מחדל, שיחות הרשאה חסומות לא נרשמות ביומן:

    kubectl debug --image istio/base --target istio-proxy -it $CURRENCY_POD -n onlineboutique -- curl -X POST "http://localhost:15000/logging?level=trace"

    הפלט אמור להיראות כך: none {:.devsite-disable-click-to-copy} active loggers: admin: trace alternate_protocols_cache: trace ... tracing: trace upstream: trace udp: trace wasm: trace

  3. משתמשים ב-curl כדי לשלוח תנועה אל EXTERNAL_IP כדי ליצור יומנים:

    for i in {0..10}; do
curl -s -I $FRONTEND_IP ; done

  4. אפשר לראות את היומנים שקשורים לבקרת גישה מבוססת-תפקידים (RBAC) ב-istio-proxy:

    kubectl logs -n onlineboutique $CURRENCY_POD -c istio-proxy | grep -m5 rbac

    הפלט אמור להיראות כך:

    2022-07-08T14:19:20.442920Z     debug   envoy rbac      checking request: requestedServerName: outbound_.7000_._.currencyservice.onlineboutique.svc.cluster.local, sourceIP: 10.8.8.5:34080, directRemoteIP: 10.8.8.5:34080, remoteIP: 10.8.8.5:34080,localAddress: 10.8.0.6:7000, ssl: uriSanPeerCertificate: spiffe://christineskim-tf-asm.svc.id.goog/ns/onlineboutique/sa/default, dnsSanPeerCertificate: , subjectPeerCertificate: OU=istio_v1_cloud_workload,O=Google LLC,L=Mountain View,ST=California,C=US, headers: ':method', 'POST'
2022-07-08T14:19:20.442944Z     debug   envoy rbac      enforced denied, matched policy none
2022-07-08T14:19:20.442965Z     debug   envoy http      [C73987][S13078781800499437460] Sending local reply with details rbac_access_denied_matched_policy[none]
  ```

ביומנים אמורה להופיע הודעה enforced denied שמראה ש-currencyservice מוגדר לחסימת בקשות נכנסות.

אישור גישה מוגבלת

במקום מדיניות DENYALL, אפשר להגדיר גישה לעומסי עבודה מסוימים. זה רלוונטי בארכיטקטורת מיקרו-שירותים שבה רוצים לוודא שרק שירותים מורשים יכולים לתקשר ביניהם.

בקטע הזה נסביר איך להפעיל את השירותים frontend ו-checkout כדי לאפשר להם לתקשר עם השירות currency.

  1. בקובץ הבא אפשר לראות שללקוח ספציפי source.principalיש גישה ל-currencyservice:
apiVersion: security.istio.io/v1beta1
kind: AuthorizationPolicy
metadata:
  name: currency-policy
spec:
  selector:
    matchLabels:
      app: currencyservice
  rules:
  - from:
    - source:
        principals: ["cluster.local/ns/onlineboutique/sa/frontend"]
  - from:
    - source:
        principals: ["cluster.local/ns/onlineboutique/sa/checkoutservice"]

  1. החלת המדיניות:

    kubectl apply -f docs/authorization/currency-allow-frontend-checkout.yaml -n onlineboutique

  2. נכנסים אל EXTERNAL-IP בדפדפן האינטרנט. עכשיו אמורה להיות לכם גישה אל Online Boutique.

הסרת המשאבים

כדי להימנע מחיובים בחשבון Google Cloud בגלל השימוש במשאבים שנעשה במסגרת המדריך הזה, אפשר למחוק את הפרויקט שמכיל את המשאבים או להשאיר את הפרויקט ולמחוק את המשאבים בנפרד.

כדי להימנע מחיובים נוספים בחשבון Google Cloud על המשאבים שבהם השתמשתם במדריך הזה, אתם יכולים למחוק את הפרויקט או למחוק את המשאבים הספציפיים.

מחיקת הפרויקט

ב-Cloud Shell, מוחקים את הפרויקט:

  gcloud projects delete PROJECT_ID

מחיקת המשאבים

  • אם רוצים לשמור את האשכול ולהסיר את הדוגמה של Online Boutique:

    1. מוחקים את מרחבי השמות של האפליקציה:

      kubectl delete namespace onlineboutique

      הפלט אמור להיראות כך:

      namespace "onlineboutique" deleted

    2. מחיקת מרחב השמות של Ingress Gateway:

      kubectl delete namespace asm-ingress

      הפלט אמור להיראות כך:

      namespace "asm-ingress" deleted

  • כדי למנוע חיובים נוספים, צריך למחוק את האשכול:

    gcloud container clusters delete CLUSTER_NAME  \
  --project=PROJECT_ID \
  --zone=CLUSTER_LOCATION
