דוגמה לשימוש ב-Cloud Service Mesh: פריסות של גרסה ראשונית (canary)

במדריך הזה נסביר איך לבצע פריסה של גרסה ראשונית (canary) באמצעות Cloud Service Mesh, תרחיש שימוש נפוץ לדוגמה.

מהי פריסה של גרסה ראשונית (canary)?

בהשקת קנרית, אחוז קטן מהתנועה מנותב לגרסה חדשה של מיקרו-שירות, ואז אפשר להשיק אותה בהדרגה לכל בסיס המשתמשים, תוך הוצאה משימוש של הגרסה הישנה. אם משהו משתבש במהלך התהליך הזה, אפשר להחזיר את התנועה לגרסה הקודמת. באמצעות Cloud Service Mesh, אפשר לנתב תעבורה כדי להבטיח ששירותים חדשים יופעלו בצורה בטוחה.

עלויות

במסמך הזה משתמשים ברכיבים הבאים של Google Cloud, והשימוש בהם כרוך בתשלום:

• GKE
• Cloud Service Mesh

כדי להעריך את ההוצאות בהתאם לתחזית השימוש שלכם, אתם יכולים להיעזר במחשבון העלויות.

משתמשים חדשים של Google Cloud ? יכול להיות שאתם זכאים לתקופת ניסיון בחינם.

כדי להימנע מחיובים שוטפים אחרי שסיימתם את המדריך, תוכלו למחוק את המשאבים שיצרתם. מידע נוסף זמין במאמר בנושא הסרת המשאבים.

לפני שמתחילים

• הקפידו לוודא שהחיוב מופעל בפרויקט שלכם ב-Cloud. איך מוודאים שהחיוב מופעל בפרויקט?

• התקנה של Cloud Service Mesh מנוהל* באשכול GKE.

  הערה: המדריך הזה מתאים גם ל-managed Cloud Service Mesh דרך asmcli ול-in-cluster Cloud Service Mesh.

• פריסת שער Ingress.

• משכפלים את המאגר:

  git clone https://github.com/GoogleCloudPlatform/anthos-service-mesh-samples
  cd anthos-service-mesh-samples/docs/canary-service


פריסת Online Boutique

1. מגדירים את ההקשר הנוכחי של kubectl לאשכול שבו פרסתם את Online Boutique:

   gcloud container clusters get-credentials CLUSTER_NAME  \
   --project=PROJECT_ID \
   --zone=CLUSTER_LOCATION


2. יוצרים את מרחב השמות עבור אפליקציית הדוגמה ושער הכניסה:

   kubectl create namespace onlineboutique


3. מתייגים את מרחב השמות onlineboutique כדי להחדיר אוטומטית שרתי proxy של Envoy. פועלים לפי השלבים במאמר איך מפעילים הוספה אוטומטית של קובצי sidecar.

4. פורסים את האפליקציה לדוגמה. במדריך הזה נשתמש בפריסה של Online Boutique, אפליקציית הדגמה של מיקרו-שירות.

   kubectl apply \
   -n onlineboutique \
   -f https://raw.githubusercontent.com/GoogleCloudPlatform/anthos-service-mesh-samples/main/docs/shared/online-boutique/kubernetes-manifests.yaml


5. כדי להוסיף תווית version=v1 לפריסת productcatalog, מריצים את הפקודה הבאה:

   kubectl patch deployments/productcatalogservice -p '{"spec":{"template":{"metadata":{"labels":{"version":"v1"}}}}}' \
   -n onlineboutique


   כדי לראות את השירותים שפרסתם:

   kubectl get pods -n onlineboutique


   הפלט אמור להיראות כך:

   NAME                                     READY   STATUS    RESTARTS   AGE
   adservice-85598d856b-m84m6               2/2     Running   0          2m7s
   cartservice-c77f6b866-m67vd              2/2     Running   0          2m8s
   checkoutservice-654c47f4b6-hqtqr         2/2     Running   0          2m10s
   currencyservice-59bc889674-jhk8z         2/2     Running   0          2m8s
   emailservice-5b9fff7cb8-8nqwz            2/2     Running   0          2m10s
   frontend-77b88cc7cb-mr4rp                2/2     Running   0          2m9s
   loadgenerator-6958f5bc8b-55q7w           2/2     Running   0          2m8s
   paymentservice-68dd9755bb-2jmb7          2/2     Running   0          2m9s
   productcatalogservice-84f95c95ff-c5kl6   2/2     Running   0          114s
   recommendationservice-64dc9dfbc8-xfs2t   2/2     Running   0          2m9s
   redis-cart-5b569cd47-cc2qd               2/2     Running   0          2m7s
   shippingservice-5488d5b6cb-lfhtt         2/2     Running   0          2m7s


   כל הפודים של האפליקציה צריכים לפעול, ובעמודה READY צריך להופיע 2/2. המשמעות היא שפרוקסי קובץ עזר חיצוני Envoy הוזרק לפודים בהצלחה.

6. פריסה של VirtualService ו-DestinationRule לגרסה 1 של productcatalog:

   kubectl apply -f destination-vs-v1.yaml -n onlineboutique


   apiVersion: networking.istio.io/v1beta1
   kind: DestinationRule
   metadata:
     name: productcatalogservice
   spec:
     host: productcatalogservice
     subsets:
     - labels:
         version: v1
       name: v1
   ---
   apiVersion: networking.istio.io/v1beta1
   kind: VirtualService
   metadata:
     name: productcatalogservice
   spec:
     hosts:
     - productcatalogservice
     http:
     - route:
       - destination:
           host: productcatalogservice
           subset: v1

   שימו לב שרק v1 מופיע במקורות המידע.

7. נכנסים לאפליקציה בדפדפן באמצעות כתובת ה-IP החיצונית של ה-ingress:

   kubectl get services -n GATEWAY_NAMESPACE


בקטע הבא נסביר איך משתמשים בממשק המשתמש של Cloud Service Mesh כדי לראות את המדדים.

פריסה והצגה של השירותים ב Google Cloud מסוף

1. במסוף Google Cloud , נכנסים לדף GKE Enterprise Services.

   מעבר לשירותי GKE Enterprise

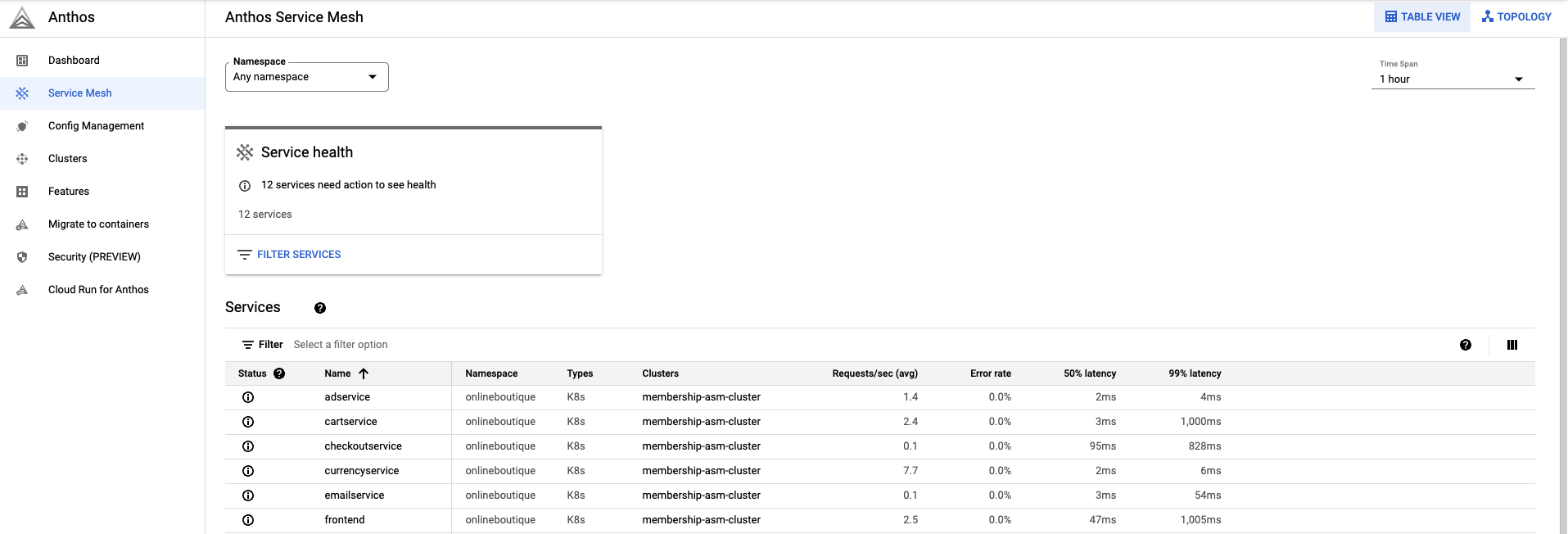

2. כברירת מחדל, השירותים מוצגים בתצוגת טבלה.

   בסקירה הכללית של הטבלה אפשר לראות את כל השירותים ואת המדדים החשובים במבט מהיר.

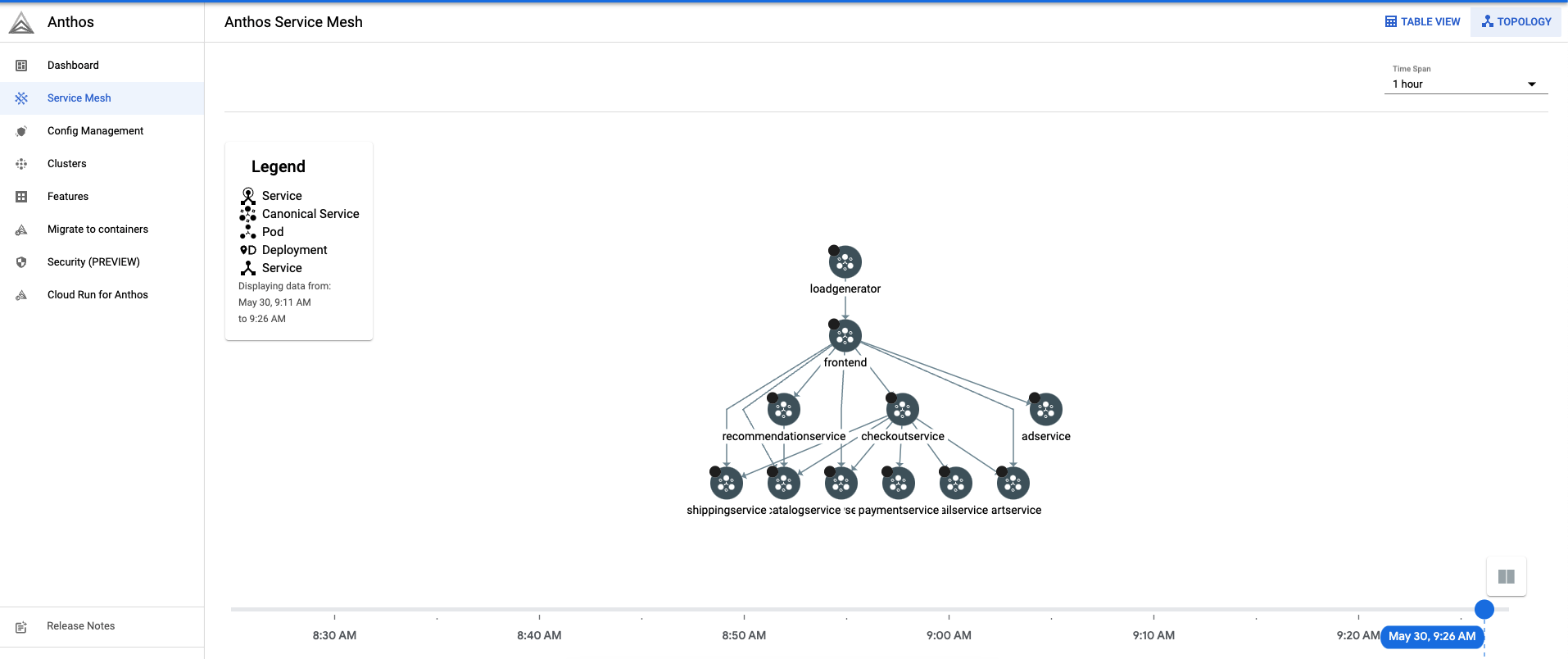

3. בפינה השמאלית העליונה, לוחצים על Topology (טופולוגיה). כאן אפשר לראות את השירותים ואת האינטראקציה ביניהם.

   אפשר להרחיב את השירותים ולהציג את הבקשות לשנייה עבור כל אחד מהשירותים על ידי העברת הסמן מעליהם.



4. חוזרים לתצוגת הטבלה.

5. בטבלת השירותים, בוחרים באפשרות productcatalogservice. הפעולה הזו תעביר אתכם לסקירה כללית של השירות.

6. בצד ימין של המסך, לוחצים על תנועה.

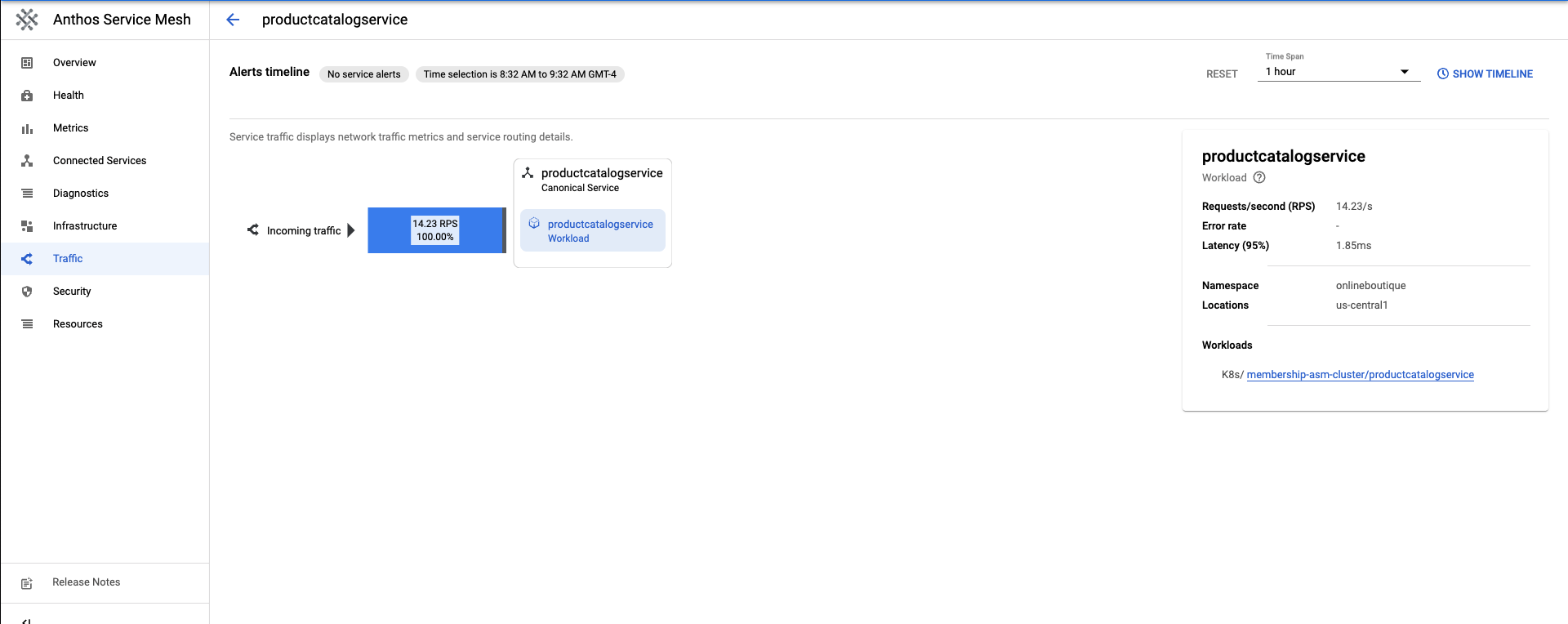

7. מוודאים ש-100% מהתנועה הנכנסת אל productcatalogservice מגיעה לשירות של עומס העבודה.



בקטע הבא נסביר איך ליצור גרסה 2 של שירות productcatalog.

פריסת שירות מגרסה 2

1. במדריך הזה, productcatalogservice-v2 יציג זמן אחזור של 3 שניות בבקשות עם השדה EXTRA_LATENCY.

   apiVersion: apps/v1
   kind: Deployment
   metadata:
     name: productcatalogservice-v2
   spec:
     selector:
       matchLabels:
         app: productcatalogservice
     template:
       metadata:
         labels:
           app: productcatalogservice
           version: v2
       spec:
         containers:
         - env:
           - name: PORT
             value: '3550'
           - name: EXTRA_LATENCY
             value: 3s
           name: server
           image: gcr.io/google-samples/microservices-demo/productcatalogservice:v0.3.6
           livenessProbe:
             exec:
               command: ["/bin/grpc_health_probe", "-addr=:3550"]
           ports:
           - containerPort: 3550
           readinessProbe:
             exec:
               command: ["/bin/grpc_health_probe", "-addr=:3550"]
           resources:
             limits:
               cpu: 200m
               memory: 128Mi
             requests:
               cpu: 100m
               memory: 64Mi
         terminationGracePeriodSeconds: 5

   החלת המשאב הזה על מרחב השמות onlineboutique.

   kubectl apply -f productcatalog-v2.yaml -n onlineboutique


2. בודקים את ה-pods של האפליקציה.

   kubectl get pods -n onlineboutique


   הפלט אמור להיראות כך:

   NAME                                     READY   STATUS    RESTARTS   AGE
   adservice-85598d856b-8wqfd                  2/2     Running   0          25h
   cartservice-c77f6b866-7jwcr                 2/2     Running   0          25h
   checkoutservice-654c47f4b6-n8c6x            2/2     Running   0          25h
   currencyservice-59bc889674-l5xw2            2/2     Running   0          25h
   emailservice-5b9fff7cb8-jjr89               2/2     Running   0          25h
   frontend-77b88cc7cb-bwtk4                   2/2     Running   0          25h
   loadgenerator-6958f5bc8b-lqmnw              2/2     Running   0          25h
   paymentservice-68dd9755bb-dckrj             2/2     Running   0          25h
   productcatalogservice-84f95c95ff-ddhjv      2/2     Running   0          25h
   productcatalogservice-v2-6df4cf5475-9lwjb   2/2     Running   0          8s
   recommendationservice-64dc9dfbc8-7s7cx      2/2     Running   0          25h
   redis-cart-5b569cd47-vw7lw                  2/2     Running   0          25h
   shippingservice-5488d5b6cb-dj5gd            2/2     Running   0          25h


   שימו לב שמופיעים עכשיו שני productcatalogservices.

3. ‫DestinationRule הוא הדרך לציין את קבוצות המשנה של שירות. בתרחיש הזה, יש קבוצת משנה לגרסה 1 וקבוצת משנה לגרסה 2 של productcatalogservice.

   apiVersion: networking.istio.io/v1beta1
   kind: DestinationRule
   metadata:
     name: productcatalogservice
   spec:
     host: productcatalogservice
     subsets:
     - labels:
         version: v1
       name: v1
     - labels:
         version: v2
       name: v2

   שימו לב לשדה labels. הגרסאות של productcatalogservice מובחנות אחרי שהתנועה מנותבת על ידי VirtualService.

   מחילים את DestinationRule:

   kubectl apply -f destination-v1-v2.yaml -n onlineboutique


חלוקת התנועה בין גרסה 1 לגרסה 2

1. VirtualService היא הדרך להפנות אחוז קטן מהתנועה ישירות לגרסה 2 של productcatalogservice.

   apiVersion: networking.istio.io/v1beta1
   kind: VirtualService
   metadata:
     name: productcatalogservice
   spec:
     hosts:
     - productcatalogservice
     http:
     - route:
       - destination:
           host: productcatalogservice
           subset: v1
         weight: 75
       - destination:
           host: productcatalogservice
           subset: v2
         weight: 25

   בשדה subset מצוינת הגרסה, ובשדה weight מצוין אחוז חלוקת התנועה. ‫75% מהתנועה יופנו לגרסה 1 של productcatalog, ו-25% יופנו לגרסה 2.

   מחילים את VirtualService:

   kubectl apply -f vs-split-traffic.yaml -n onlineboutique


אם תיכנסו ל-EXTERNAL_IP של ה-Ingress של האשכול, תבחינו שהקצה הקדמי נטען לאט יותר מדי פעם.

בקטע הבא נסביר על חלוקת התנועה במסוף GKE Enterprise Google Cloud .

התבוננות בחלוקת התנועה ב Google Cloud מסוף

1. חוזרים למסוף Google Cloud ועוברים לדף GKE Enterprise Services. מעבר אל GKE Enterprise Services

2. בפינה השמאלית העליונה, לוחצים על Topology (טופולוגיה).

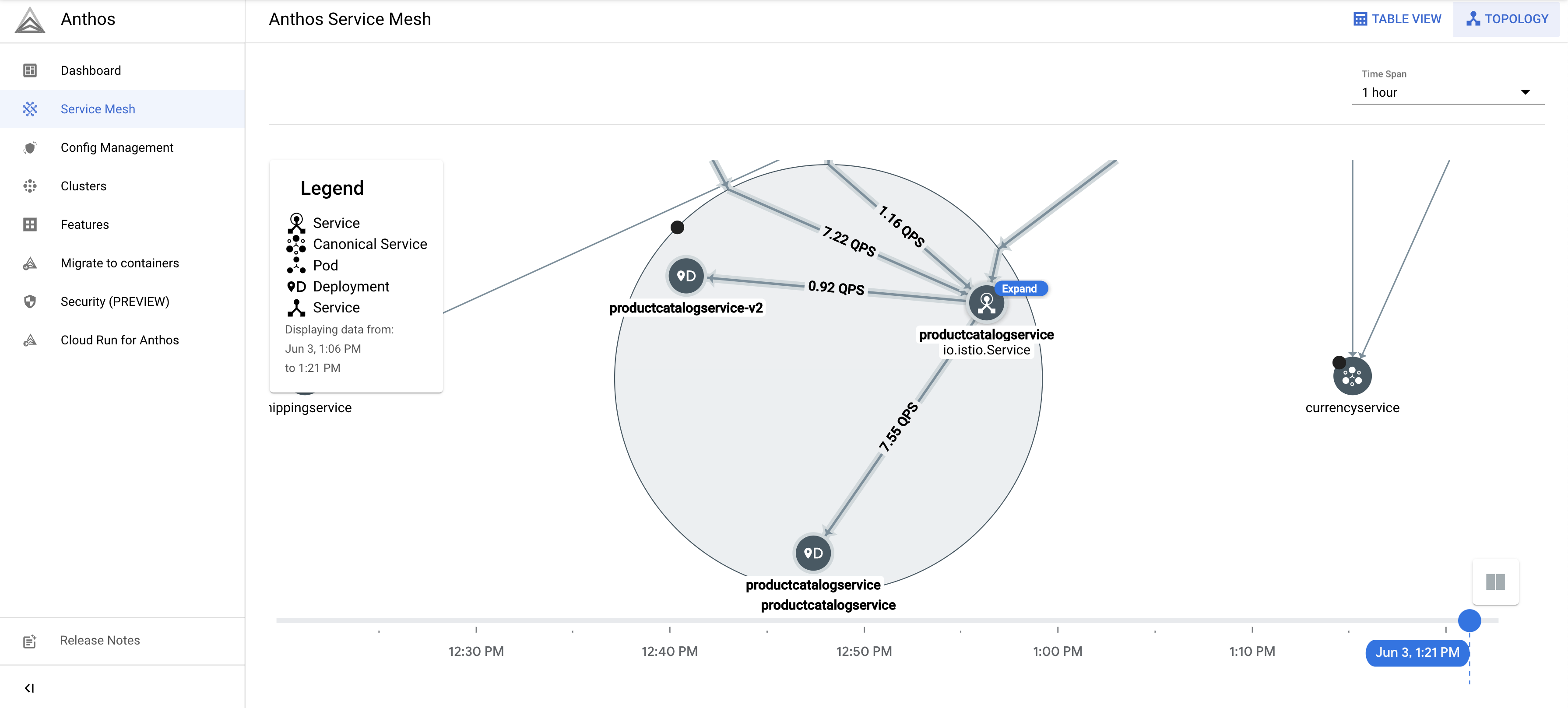

   מרחיבים את עומס העבודה productcatalogservice. יוצגו פריסות של productcatalogservice ושל productcatalogservice-v2.



3. חוזרים לתצוגת הטבלה. לוחצים על productcatalogservice בטבלת השירותים. חוזרים אל תנועה בסרגל הניווט הימני.

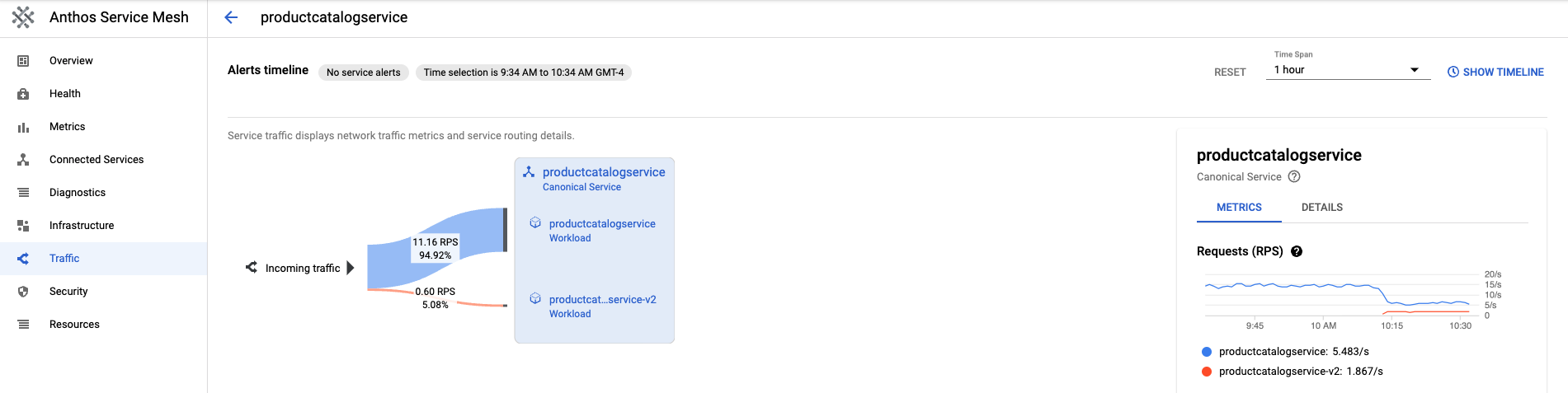

4. שימו לב שהתנועה הנכנסת מחולקת בין גרסה 1 לגרסה 2 לפי האחוז שצוין בקובץ VirtualService, ושיש 2 עומסי עבודה של שירות productcatalog.

   בצד שמאל של המסך יופיעו המדדים Requests (בקשות), Error Rate (שיעור השגיאות) ו-Latency (זמן האחזור). בעזרת Cloud Service Mesh, כל שירות יכלול את המדדים האלה כדי לספק לכם ניראות.



   הערה: יעבור זמן עד שחלוקת התנועה בפועל תהיה 75/25, כי התנועה תופנה לשירות v2 לאורך זמן.

השקה או חזרה לגרסה קודמת

אחרי שבודקים את המדדים במהלך פריסה של גרסה ראשונית (canary), אפשר להשיק את השירות החדש או לחזור למצב קודם לשירות הישן באמצעות משאב VirtualService.

השקה

אחרי שאתם מרוצים מההתנהגות של שירות v2, מגדילים בהדרגה את התעבורה לשירות v2. בסופו של דבר, אפשר להפנות 100% מהתנועה לשירות החדש.

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: productcatalogservice
spec:
  hosts:
  - productcatalogservice
  http:
  - route:
    - destination:
        host: productcatalogservice
        subset: v2

כדי להפנות את כל התנועה לגרסה 2 של productcatalogservice:

kubectl apply -f vs-v2.yaml -n onlineboutique

חזרה לגרסה קודמת

אם אתם צריכים לחזור לשירות v1, פשוט מחילים את destination-vs-v1.yaml מהשלב הקודם. התנועה תופנה רק לגרסה 1 של productcatalogservice.

apiVersion: networking.istio.io/v1beta1
kind: VirtualService
metadata:
  name: productcatalogservice
spec:
  hosts:
  - productcatalogservice
  http:
  - route:
    - destination:
        host: productcatalogservice
        subset: v1

כדי להפנות את כל התנועה לגרסה 1 של productcatalogservice:

kubectl apply -f vs-v1.yaml -n onlineboutique

הסרת המשאבים

כדי להימנע מחיובים בחשבון Google Cloud בגלל השימוש במשאבים שנעשה במסגרת המדריך הזה, אפשר למחוק את הפרויקט שמכיל את המשאבים, או להשאיר את הפרויקט ולמחוק את המשאבים בנפרד.

כדי להימנע מחיובים נוספים בחשבון Google Cloud על המשאבים שבהם השתמשתם במדריך הזה, אתם יכולים למחוק את הפרויקט או למחוק את המשאבים הספציפיים.

מחיקת הפרויקט

זהירות: כשמוחקים פרויקט:

• התוכן של הפרויקט נמחק כולו. אם השתמשתם בפרויקט קיים כדי לתרגל את המדריך הזה, כשתמחקו אותו תימחק גם כל העבודה שביצעתם באותו פרויקט.
• מאבדים את מזהה הפרויקט בהתאמה אישית. כשיצרתם את הפרויקט, יכולתם לבחור לו מזהה פרויקט בהתאמה אישית כדי להשתמש בו בעתיד. כדי לשמור על כתובות ה-URL שמשתמשות במזהה הפרויקט, כמו כתובת URL של appspot.com, צריך למחוק את המשאבים שנבחרו בפרויקט אבל לא את הפרויקט כולו.

1. ב-Cloud Shell, מוחקים את הפרויקט:

   gcloud projects delete PROJECT_ID


מחיקת המשאבים

• כדי למנוע חיובים נוספים, צריך למחוק את האשכול:

  gcloud container clusters delete  CLUSTER_NAME  \
  --project=PROJECT_ID \
  --zone=CLUSTER_LOCATION


• אם רוצים לשמור את האשכול ולהסיר את הדוגמה Online Boutique:

  1. מוחקים את מרחבי השמות של האפליקציה:

     kubectl delete -f namespace onlineboutique


     הפלט אמור להיראות כך:

     namespace "onlineboutique" deleted


  2. מחיקת רשומות השירות:

     kubectl delete -f https://raw.githubusercontent.com/GoogleCloudPlatform/microservices-demo/main/istio-manifests/frontend.yaml -n onlineboutique
     kubectl delete -f https://raw.githubusercontent.com/GoogleCloudPlatform/microservices-demo/main/istio-manifests/frontend-gateway.yaml -n onlineboutique


     הפלט אמור להיראות כך:

     serviceentry.networking.istio.io "allow-egress-googleapis" deleted
     serviceentry.networking.istio.io "allow-egress-google-metadata" deleted


המאמרים הבאים

• מדריך כללי להגדרת מדיניות PeerAuthentication זמין במאמר הגדרת אבטחת תעבורה.
