製造業連線

Manufacturing Connect (MC) 是由 Litmus Automation 設計的軟體元件，專為Google Cloud開發。MC 以現代化、可擴充且不限廠商的方式解決工廠連線問題。透過超過 270 種支援的自動化通訊協定資料庫 (可選擇新增更多通訊協定)，整個工廠都能快速連線至製造業資料引擎 (MDE)。

如果 MC 的廣泛程式庫未涵蓋特定設備，Litmus Automation 可應要求建構新的驅動程式，通常只需幾週時間。

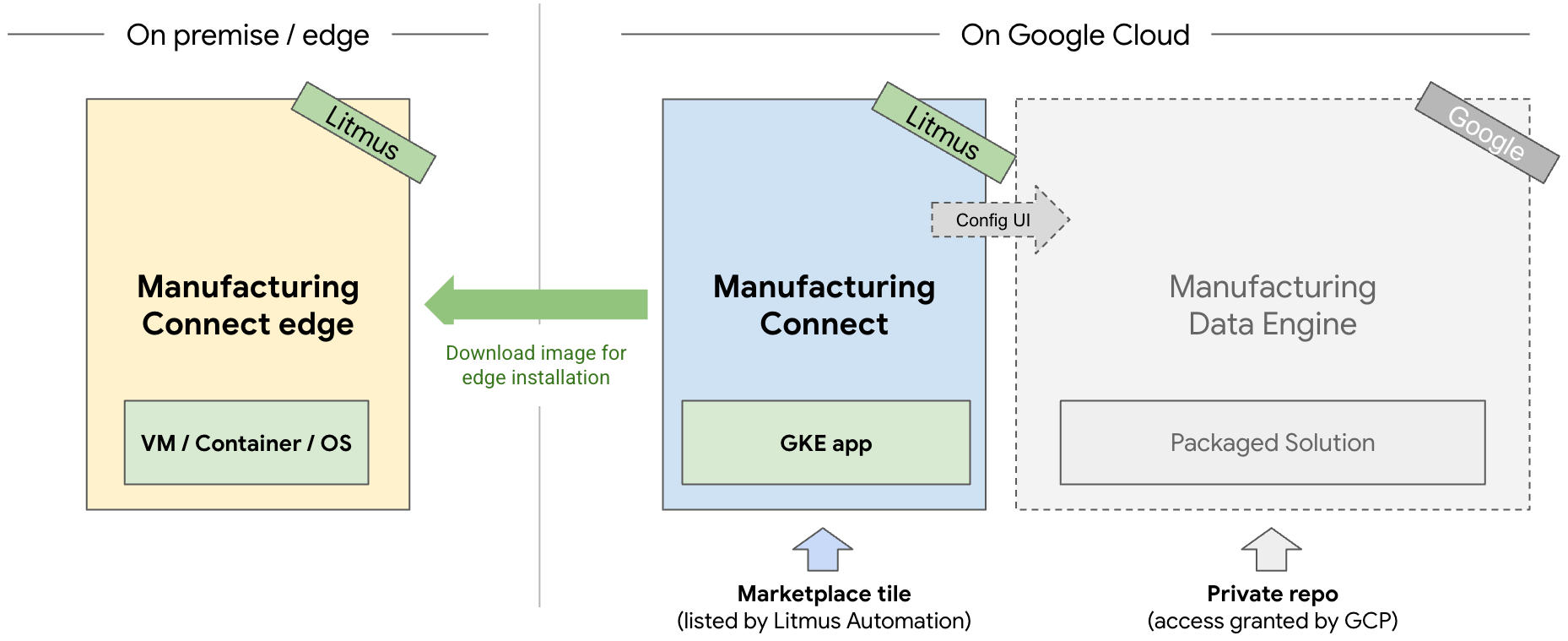

MC 有兩個主要元件：

  • Manufacturing Connect 邊緣 (MCe)：部署在工廠內的軟體堆疊。
  • MC：雲端式應用程式，可部署在客戶的Google Cloud 租戶中，透過單一網頁介面管理所有邊緣執行個體和 MDE。

mc

與 MDE 的關係

  • 同時使用 MC 和 MDE 的客戶： MC 網頁介面包含 MDE 介面， 可提供流暢的邊緣到雲端使用者體驗。

  • 僅使用 MDE 的客戶 (不含 MC)： 自 MDE 1.3 版起，發布套件中會包含 MDE 的獨立網頁介面。與先前的版本相同，除了網頁介面，您也可以透過 API 進行設定和管理。

恢復原廠網路連線

MC 的部署方式有很多種，可配合工廠網路拓撲。Google 和合作夥伴 Litmus Automation 樂於為您提供建議，協助您找出最適合自身情況的模型：

  • 分散式 (靠近個別生產線) 或集中式 (例如工廠資料中心)。
  • 以容器、虛擬機器 (VM) 或作業系統的形式。

Node-RED 元件

MCe 提供以 Node RED 整合為基礎的數據分析編輯器。並提供多種常見轉換、主要成效指標計算和基本門檻式規則。這項功能完全是選用性質，但可支援喜歡在邊緣進行初步計算的客戶，以便為其他內部部署系統 (例如製造執行系統 (MES)) 提供低延遲的計算值 (且不受網路連線狀態影響)。

與其他邊緣系統整合

SCADA 和 MES 系統通常會考量整合性而設計，並提供 IMC 可連線的介面 (例如 OPC UA、Modbus 等)。這些系統通常含有有益的中繼資料 (例如生產線上的有效配方)，因此必須儲存在 Google Cloud 中，才能在正確的脈絡中處理機器感應器資料。

您可以設定可程式化邏輯控制器 (PLC) 的取樣率，以及將資料上傳至 Google Cloud的傳輸率。取樣率可以在 MC 中定義 (每秒最多可取樣多次)。資料上傳至 Google Cloud 通常是由事件觸發，一般為每秒一次。

從單一邊緣部署作業連線至 PLC

視基礎硬體或虛擬機器大小而定，以及取樣率等其他因素。一般來說，每個邊緣部署 10,000 個標記 (PLC 暫存器值) 是不錯的經驗法則。

製造業連線邊緣 (MCe)

MCe 可做為工廠實體世界與 Google Cloud數位世界之間的橋樑，讓您運用資料提升效率、生產力和洞察力。

硬體需求

設定 MC 和 MCe 通常最多需要幾小時，包括連線至多個 PLC。取得及設定防火牆權限是影響整體時間軸的關鍵因素。部分客戶一天內即可完成，但有些客戶需要幾週的時間，才能完成公司內部程序。

如要進一步瞭解硬體需求，請參閱「MCe 安裝與設定總覽」。

安全連線

MCe 與 Google Cloud 之間的通訊是透過 Pub/Sub 的 PKI 加密通道進行。系統會使用服務帳戶金鑰驗證 Pub/Sub 連線。

除了加密之外，MC 和 Pub/Sub 之間的網路流量也可以透過地端部署和雲端之間的私人連線選項 (Interconnect 或 VPN)，路由至 Google API 的私人端點。在這種情況下，公司網路和 Google Cloud 之間的流量不會跨越公用網際網路，因為流量只會在客戶的私人網路邊界內處理。

Litmus Automation

Google 與 Litmus Automation 合作開發 MC，這是 Google Cloud 專屬產品中整合的邊緣到雲端服務。不過，MC 的銷售、支援和維護作業是由 Litmus Automation 負責。與 MDE 深度整合後，客戶就能輕鬆快速地完成部署。

如要更新 MCe，Litmus 會提供更新的檔案，可部署至邊緣裝置。更新期間會保留設定 (使用正式發布版本時)。

如有任何問題，請參閱 Litmus Automation 的下列說明資源：
