Implementa un sistema de colas de trabajos con uso compartido de cuotas entre espacios de nombres en GKE

En este instructivo, se usa Kueue para mostrarte cómo implementar un sistema de colas de trabajos, configurar el recurso de carga de trabajo y el uso compartido de cuotas entre diferentes espacios de nombres en Google Kubernetes Engine (GKE), y maximizar el uso de tu clúster.

Fondo

Como ingeniero de infraestructura o administrador de clústeres, es muy importante maximizar el uso entre espacios de nombres. Es posible que un lote de trabajos en un espacio de nombres no use por completo la cuota completa asignada al espacio de nombres, mientras que otro espacio de nombres puede tener varios trabajos pendientes. Para utilizar de manera eficiente los recursos del clúster entre trabajos en diferentes espacios de nombres y aumentar la flexibilidad de la administración de cuotas, puedes configurar cohortes en Kueue. Una cohorte es un grupo de ClusterQueues que pueden tomar prestadas la cuota sin usar entre sí. Una ClusterQueue rige un grupo de recursos como CPU, memoria y aceleradores de hardware.

Puedes encontrar una definición más detallada de todos estos conceptos en la documentación de Kueue.

Crea los ResourceFlavors

Un ResourceFlavor representa las variaciones de recursos en los nodos de tu clúster, como diferentes VMs (por ejemplo, Spot frente a bajo demanda), arquitecturas (por ejemplo, CPU x86 frente a CPU de ARM), marcas y modelos (por ejemplo, Nvidia A100) en comparación con las GPU T4).

ResourceFlavors usa etiquetas de nodo y taints para hacer coincidir un conjunto de nodos en el clúster.

apiVersion: kueue.x-k8s.io/v1beta1
kind: ResourceFlavor
metadata:
  name: on-demand # This ResourceFlavor will be used for the CPU resource
spec:
  nodeLabels:
    cloud.google.com/gke-provisioning: standard # This label was applied automatically by GKE
---
apiVersion: kueue.x-k8s.io/v1beta1
kind: ResourceFlavor
metadata:
  name: spot # This ResourceFlavor will be used as added resource for the CPU resource
spec:
  nodeLabels:
    cloud.google.com/gke-provisioning: spot # This label was applied automatically by GKE

En el manifiesto se muestra lo siguiente:

El ResourceFlavor on-demand tiene la etiqueta configurada en cloud.google.com/gke-provisioning: standard.
El ResourceFlavor spot tiene la etiqueta configurada en cloud.google.com/gke-provisioning: spot.

Cuando se asigna un ResourceFlavor a una carga de trabajo, Kueue asigna los Pods de la carga de trabajo a los nodos que coincidan con las etiquetas de nodo definidas para el ResourceFlavor.

Implementa ResourceFlavor:

kubectl apply -f flavors.yaml

Crea la ClusterQueue y la LocalQueue

Crea dos ClusterQueues cq-team-a y cq-team-b, y sus LocalQueues correspondientes lq-team-a y lq-team-b, respectivamente, con espacios de nombres en team-a y team-b.

Las ClusterQueues son objetos con permisos de clúster que rigen un grupo de recursos como los aceleradores de CPU, memoria y hardware. Los administradores de lotes pueden restringir la visibilidad de estos objetos a los usuarios por lotes.

LocalQueues son objetos con espacio de nombres que los usuarios pueden agrupar. Apuntan a CluterQueues, desde las cuales se asignan los recursos para ejecutar las cargas de trabajo de LocalQueue.

apiVersion: kueue.x-k8s.io/v1beta1
kind: ClusterQueue
metadata:
  name: cq-team-a
spec:
  cohort: all-teams # cq-team-a and cq-team-b share the same cohort
  namespaceSelector:
    matchLabels:
      kubernetes.io/metadata.name: team-a #Only team-a can submit jobs direclty to this queue, but will be able to share it through the cohort
  resourceGroups:
  - coveredResources: ["cpu", "memory"]
    flavors:
    - name: on-demand
      resources:
      - name: "cpu"
        nominalQuota: 10
        borrowingLimit: 5
      - name: "memory"
        nominalQuota: 10Gi
        borrowingLimit: 15Gi
    - name: spot # This ClusterQueue doesn't have nominalQuota for spot, but it can borrow from others
      resources:
      - name: "cpu"
        nominalQuota: 0
      - name: "memory"
        nominalQuota: 0
---
apiVersion: kueue.x-k8s.io/v1beta1
kind: LocalQueue
metadata:
  namespace: team-a # LocalQueue under team-a namespace
  name: lq-team-a
spec:
  clusterQueue: cq-team-a # Point to the ClusterQueue team-a-cq

ClusterQueues permite que los recursos tengan múltiples variantes. En este caso, ambas ClusterQueues tienen dos variantes, on-demand y spot, cada una de las cuales proporciona recursos cpu. La cuota de spot de ResourceFlavor está configurada como 0 y no se usará por ahora.

Ambas ClusterQueues comparten la misma cohorte llamada all-teams, definida en .spec.cohort. Cuando dos o más ClusterQueues comparten la misma cohorte, pueden tomar prestada la cuota sin usar entre sí.

Puedes obtener más información sobre el funcionamiento de las cohortes y la semántica del préstamo en la doumentación de la UE.

Implementa las ClusterQueues y las LocalQueues:

kubectl apply -f cq-team-a.yaml
kubectl apply -f cq-team-b.yaml

Supervisa cargas de trabajo con kube-prometheus (opcional)

Puedes usar Prometheus para supervisar tus cargas de trabajo activas y pendientes de Kueue. Para supervisar las cargas de trabajo que se activan y observar la carga en cada ClusterQueue, implementa kube-prometheus en el clúster bajo el espacio de nombres monitoring:

Descarga el código fuente del operador de Prometheus:

cd
git clone https://github.com/prometheus-operator/kube-prometheus.git

Crea las CustomResourceDefinitions(CRD):

kubectl create -f kube-prometheus/manifests/setup

Crea los componentes de supervisión:

kubectl create -f kube-prometheus/manifests

Permite que prometheus-operator recopile métricas de los componentes de Kueue:

kubectl apply -f https://github.com/kubernetes-sigs/kueue/releases/download/$VERSION/prometheus.yaml

Cambia al directorio de trabajo:

cd kubernetes-engine-samples/batch/kueue-cohort

Configura la redirección de puertos al servicio de Prometheus que se ejecuta en tu clúster de GKE:
```
kubectl --namespace monitoring port-forward svc/prometheus-k8s 9090
```
Abre la IU web de Prometheus en localhost:9090 en el navegador.

En Cloud Shell, haz lo siguiente:
1. Haz clic en Vista previa en la Web.
2. Haz clic en Cambiar puerto y establece el número de puerto en 9090.
3. Haz clic en Cambiar y obtener vista previa (Change and Preview).

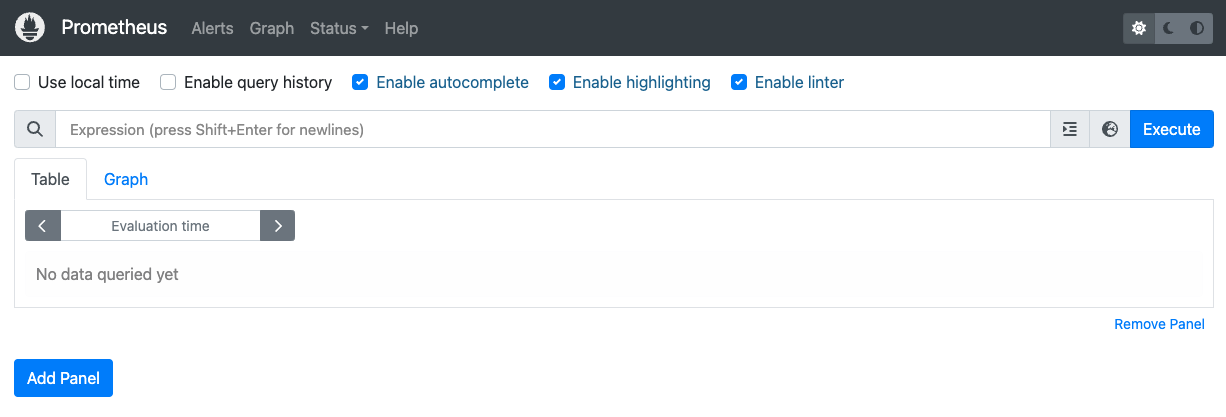

Aparecerá la siguiente IU web de Prometheus.
En el cuadro de consulta Expression, ingresa la siguiente consulta para crear el primer panel que supervisa las cargas de trabajo activas para la ClusterQueue cq-team-a:
```
kueue_pending_workloads{cluster_queue="cq-team-a", status="active"} or kueue_admitted_active_workloads{cluster_queue="cq-team-a"}
```
Haz clic en Agregar panel.
En el cuadro de consulta Expression, ingresa la siguiente consulta para crear otro panel que supervise las cargas de trabajo activas para la ClusterQueue cq-team-b:
```
kueue_pending_workloads{cluster_queue="cq-team-b", status="active"} or kueue_admitted_active_workloads{cluster_queue="cq-team-b"}
```
Haz clic en Agregar panel.
En el cuadro de consulta Expression, ingresa la siguiente consulta para crear un panel que supervise la cantidad de nodos del clúster:
```
count(kube_node_info)
```

(Opcional) Supervisa cargas de trabajo con Google Cloud Managed Service para Prometheus

Puedes usar Google Cloud Managed Service para Prometheus para supervisar tus cargas de trabajo activas y pendientes de Kueue. Puedes encontrar una lista completa de las métricas en la documentación de Kueue.

Configura la identidad y el RBAC para el acceso a las métricas:

La siguiente configuración crea 4 recursos de Kubernetes que proporcionan acceso a las métricas para los recopiladores de Google Cloud Managed Service para Prometheus.

Se usará una ServiceAccount llamada kueue-metrics-reader dentro del espacio de nombres kueue-system para autenticar el acceso a las métricas de Kueue.
Un Secret asociado con la cuenta de servicio de kueue-metrics-reader almacena un token de autenticación que usa el recopilador para autenticarse con el extremo de métricas que expone la implementación de Kueue.
Un rol llamado kueue-secret-reader en el espacio de nombres kueue-system, que permite leer el secreto que contiene el token de la cuenta de servicio.
Un ClusterRoleBinding que otorga a la cuenta de servicio kueue-metrics-reader el ClusterRole kueue-metrics-reader.

apiVersion: v1
kind: ServiceAccount
metadata:
 name: kueue-metrics-reader
 namespace: kueue-system
---
apiVersion: v1
kind: Secret
metadata:
 name: kueue-metrics-reader-token
 namespace: kueue-system
 annotations:
   kubernetes.io/service-account.name: kueue-metrics-reader
type: kubernetes.io/service-account-token
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
 name: kueue-secret-reader
 namespace: kueue-system
rules:
-   resources:
 -   secrets
 apiGroups: [""]
 verbs: ["get", "list", "watch"]
 resourceNames: ["kueue-metrics-reader-token"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
 name: kueue-metrics-reader
subjects:
-   kind: ServiceAccount
 name: kueue-metrics-reader
 namespace: kueue-system
roleRef:
 kind: ClusterRole
 name: kueue-metrics-reader
 apiGroup: rbac.authorization.k8s.io

Configura RoleBinding para Google Cloud Managed Service para Prometheus:

Según si usas un clúster de Autopilot o Standard, deberás crear el RoleBinding en el espacio de nombres gke-gmp-system o gmp-system. Este recurso permite que la cuenta de servicio del recopilador acceda al secreto kueue-metrics-reader-token para autenticar y recuperar las métricas de Kueue.

Autopilot

  apiVersion: rbac.authorization.k8s.io/v1
  kind: RoleBinding
  metadata:
    name: gmp-system:collector:kueue-secret-reader
    namespace: kueue-system
  roleRef:
    name: kueue-secret-reader
    kind: Role
    apiGroup: rbac.authorization.k8s.io
  subjects:
  -   name: collector
    namespace: gke-gmp-system
    kind: ServiceAccount

Estándar

  apiVersion: rbac.authorization.k8s.io/v1
  kind: RoleBinding
  metadata:
    name: gmp-system:collector:kueue-secret-reader
    namespace: kueue-system
  roleRef:
    name: kueue-secret-reader
    kind: Role
    apiGroup: rbac.authorization.k8s.io
  subjects:
  -   name: collector
    namespace: gmp-system
    kind: ServiceAccount

Configura el recurso PodMonitoring:

El siguiente recurso configura la supervisión de la implementación de Kueue y especifica que las métricas se exponen en la ruta /metrics a través de HTTPS. Utiliza el secreto kueue-metrics-reader-token para la autenticación cuando extrae las métricas.

apiVersion: monitoring.googleapis.com/v1
kind: PodMonitoring
metadata:
name: kueue
namespace: kueue-system
spec:
selector:
 matchLabels:
   control-plane: controller-manager
endpoints:
-   port: 8443
 interval: 30s
 path: /metrics
 scheme: https
 tls:
   insecureSkipVerify: true
 authorization:
   type: Bearer
   credentials:
     secret:
       name: kueue-metrics-reader-token
       key: token

Consulta las métricas exportadas

Ejemplos de consultas de PromQL para supervisar sistemas basados en Kueue

Estas consultas de PromQL te permiten supervisar las métricas clave de Kueue, como el rendimiento del trabajo, la utilización de recursos por cola y los tiempos de espera de la carga de trabajo para comprender el rendimiento del sistema y detectar posibles cuellos de botella.

Capacidad de procesamiento de trabajos

Esto calcula la tasa por segundo de las cargas de trabajo admitidas durante 5 minutos para cada cluster_queue. Esta métrica puede ayudar a desglosarla por cola, lo que permite identificar los cuellos de botella, y su suma proporciona la capacidad de procesamiento general del sistema.

Consulta:

sum(rate(kueue_admitted_workloads_total[5m])) by (cluster_queue)

Uso de recursos

Esto supone que metrics.enableClusterQueueResources está habilitado. Calcula la proporción del uso actual de la CPU con respecto a la cuota nominal de CPU para cada cola. Un valor cercano a 1 indica un uso alto. Puedes adaptar esto para la memoria o cualquier otro recurso cambiando la etiqueta del recurso.

Para instalar una versión lanzada de Kueue con configuración personalizada en tu clúster, sigue la documentación de Kueue.

Consulta:

sum(kueue_cluster_queue_resource_usage{resource="cpu"}) by (cluster_queue) / sum(kueue_cluster_queue_nominal_quota{resource="cpu"}) by (cluster_queue)

Tiempos de espera en la fila

Esto proporciona el percentil 90 del tiempo de espera para las cargas de trabajo en una cola específica. Puedes modificar el valor del cuantil (p.ej., 0.5 para la mediana, 0.99 para el percentil 99) para comprender la distribución del tiempo de espera.

Consulta:

histogram_quantile(0.9, kueue_admission_wait_time_seconds_bucket{cluster_queue="QUEUE_NAME"})

Crea Jobs y observa las cargas de trabajo admitidas

En esta sección, crearás Jobs de Kubernetes en los espacios de nombres team-a y team-b. Un controlador de Job en Kubernetes crea uno o más Pods y garantiza que ejecuten correctamente una tarea específica.

Genera trabajos en ambas ClusterQueues que quedarán en espera durante 10 segundos, con tres trabajos paralelos y se completarán con tres finalizaciones. Luego, se limpiará después de 60 segundos.

apiVersion: batch/v1
kind: Job
metadata:
  namespace: team-a # Job under team-a namespace
  generateName: sample-job-team-a-
  labels:
    kueue.x-k8s.io/queue-name: lq-team-a # Point to the LocalQueue
spec:
  ttlSecondsAfterFinished: 60 # Job will be deleted after 60 seconds
  parallelism: 3 # This Job will have 3 replicas running at the same time
  completions: 3 # This Job requires 3 completions
  suspend: true # Set to true to allow Kueue to control the Job when it starts
  template:
    spec:
      containers:
      - name: dummy-job
        image: gcr.io/k8s-staging-perf-tests/sleep:latest
        args: ["10s"] # Sleep for 10 seconds
        resources:
          requests:
            cpu: "500m"
            memory: "512Mi"
      restartPolicy: Never

job-team-a.yaml crea trabajos en el espacio de nombres team-a y apunta a la LocalQueue lq-team-a y la ClusterQueue cq-team-a.

De manera similar, job-team-b.yaml crea trabajos en el espacio de nombres team-b y apunta a la LocalQueue lq-team-b y la ClusterQueue cq-team-b.

Inicia una terminal nueva y ejecuta esta secuencia de comandos para generar un trabajo cada segundo:
```
./create_jobs.sh job-team-a.yaml 1
```
Inicia otra terminal y crea trabajos para el espacio de nombres team-b:
```
./create_jobs.sh job-team-b.yaml 1
```
Observa los trabajos que se ponen en cola en Prometheus. O con este comando:
```
watch -n 2 kubectl get clusterqueues -o wide
```

El resultado debería ser similar al siguiente ejemplo:

    NAME        COHORT      STRATEGY         PENDING WORKLOADS   ADMITTED WORKLOADS
    cq-team-a   all-teams   BestEffortFIFO   0                   5
    cq-team-b   all-teams   BestEffortFIFO   0                   4

Préstamo de cuotas sin uso con cohortes

Es posible que las ClusterQueues no estén a máxima capacidad en todo momento. El uso de cuotas no se maximiza cuando las cargas de trabajo no se distribuyen de manera uniforme entre las ClusterQueues. Si las ClusterQueues comparten la misma cohorte entre sí, las ClusterQueues pueden tomar prestadas las cuotas de otras ClusterQueues para maximizar el uso de la cuota.

Una vez que hay trabajos en cola para ambas ClusterQueuescq-team-a ycq-team-b, detén la secuencia de comandos parateam-b espacio de nombres presionandoCTRL+c en la terminal correspondiente.
Una vez que se procesen todos los trabajos pendientes del espacio de nombres team-b, los trabajos del espacio de nombres team-a pueden tomar prestados los recursos disponibles en cq-team-b:
```
kubectl describe clusterqueue cq-team-a
```
Debido a que cq-team-a y cq-team-b comparten la misma cohorte llamada all-teams, estas ClusterQueues pueden compartir recursos que no se usan.
```
  Flavors Usage:
    Name:  on-demand
    Resources:
      Borrowed:  5
      Name:      cpu
      Total:     15
      Borrowed:  5Gi
      Name:      memory
      Total:     15Gi
```

Reanuda la secuencia de comandos para el espacio de nombres team-b.

./create_jobs.sh job-team-b.yaml 3

Observa cómo los recursos prestados de cq-team-a vuelven a 0, mientras que los recursos de cq-team-b se usan para sus propias cargas de trabajo:

kubectl describe clusterqueue cq-team-a

  Flavors Usage:
    Name:  on-demand
    Resources:
      Borrowed:  0
      Name:      cpu
      Total:     9
      Borrowed:  0
      Name:      memory
      Total:     9Gi

Aumenta la cuota con las VM Spot

Cuando la cuota deba aumentarse de forma temporal, por ejemplo, para satisfacer la alta demanda de las cargas de trabajo pendientes, puedes configurar Kueue a fin de que se adapte a la demanda. Para ello, agrega más ClusterQueues a la cohorte. Las ClusterQueues con recursos sin usar pueden compartir esos recursos con otras ClusterQueues que pertenezcan a la misma cohorte.

Al comienzo del instructivo, creaste un grupo de nodos llamado spot mediante las VM Spot y un ResourceFlavor llamado spot con la etiqueta configurada como cloud.google.com/gke-provisioning: spot. Crea una ClusterQueue para usar este grupo de nodos y el ResourceFlavor que lo representa:

Crea una ClusterQueue nueva llamada cq-spot con la cohorte configurada como all-teams:

apiVersion: kueue.x-k8s.io/v1beta1
kind: ClusterQueue
metadata:
  name: spot-cq
spec:
  cohort: all-teams # Same cohort as cq-team-a and cq-team-b
  resourceGroups:
  - coveredResources: ["cpu", "memory"]
    flavors:
    - name: spot
      resources:
      - name: "cpu"
        nominalQuota: 40
      - name: "memory"
        nominalQuota: 144Gi

Debido a que ClusterCluster comparte la misma cohorte con cq-team-a y cq-team-b, tanto ClusterQueue cq-team-a y cq-team-b pueden tomar prestados recursos hasta 15 solicitudes de CPU y 15 Gi de memoria.

kubectl apply -f cq-spot.yaml

En Prometheus, observa cómo aumentan las cargas de trabajo admitidas para cq-team-a y cq-team-b, gracias a la cuota agregada de cq-spot que comparte la misma cohorte. O con este comando:
```
watch -n 2 kubectl get clusterqueues -o wide
```
En Prometheus, observa la cantidad de nodos en el clúster. O con este comando:
```
watch -n 2 kubectl get nodes -o wide
```
Para detener ambas secuencias de comandos, presiona CTRL+c para los espacios de nombres team-a y team-b.

Implementa un sistema de colas de trabajos con uso compartido de cuotas entre espacios de nombres en GKE Organiza tus páginas con colecciones Guarda y categoriza el contenido según tus preferencias.

Fondo

Crea los ResourceFlavors

Crea la ClusterQueue y la LocalQueue

Supervisa cargas de trabajo con kube-prometheus (opcional)

(Opcional) Supervisa cargas de trabajo con Google Cloud Managed Service para Prometheus

Autopilot

Estándar

Consulta las métricas exportadas

Ejemplos de consultas de PromQL para supervisar sistemas basados en Kueue

Capacidad de procesamiento de trabajos

Uso de recursos

Tiempos de espera en la fila

Crea Jobs y observa las cargas de trabajo admitidas

Préstamo de cuotas sin uso con cohortes

Aumenta la cuota con las VM Spot

Implementa un sistema de colas de trabajos con uso compartido de cuotas entre espacios de nombres en GKE
