Endpoints è un sistema di gestione delle API distribuito composto da servizi, runtime e strumenti. Endpoints fornisce gestione, monitoraggio e autenticazione.
I componenti che costituiscono Endpoints sono:
Extensible Service Proxy (ESP) o Extensible Service Proxy V2 (ESPv2) per l'inserimento della funzionalità Endpoints.
Service Control: per l'applicazione delle regole di gestione delle API.
Service Management: per configurare le regole di gestione delle API.
Google Cloud CLI: per il deployment e la gestione.
Google Cloud console - for logging, monitoring and sharing.
Architettura di Endpoints
Componenti degli endpoint
ESP
ESP è un proxy basato su NGINX che viene eseguito davanti al backend e inserisce funzionalità di Endpoints come autenticazione, monitoraggio e logging. ESP recupera una configurazione del servizio da Service Management e la utilizza per convalidare le richieste in entrata.
ESP è progettato per essere implementato in un ambiente in container e per convalidare i JWT e i token ID Google. Utilizza una serie di tecniche, come la memorizzazione nella cache e le chiamate asincrone, per rimanere leggero e altamente performante.
Il supporto ESP è disponibile per le seguenti piattaforme:
ESPv2
ESPv2 è un proxy scalabile e ad alte prestazioni basato su Envoy che viene eseguito davanti a un backend API OpenAPI o gRPC. Endpoints su ESPv2 supporta la versione 2 delle specifiche OpenAPI e gRPC.
ESPv2 si integra con l'infrastruttura di servizi di Google per abilitare le funzionalità di gestione delle API su larga scala, tra cui autenticazione, report di telemetria, metriche e sicurezza.
Il supporto di ESPv2 è disponibile per le seguenti piattaforme:Service Control
Service Control applica le regole di gestione delle API in fase di runtime, come l'autenticazione delle chiavi, il monitoraggio e la registrazione. Service Control fornisce i seguenti metodi:
Check: verifica l'autenticazione e le chiavi API e indica se una chiamata deve essere consentita
Report: invia una notifica ai sistemi di registrazione per il logging e il monitoraggio
Gestione del servizio
Descrivi il comportamento del tuo servizio gRPC in un file YAML denominato configurazione Endpoints. Esegui il deployment della configurazione di Endpoints e dei file.proto compilati in
Service Management utilizzando gcloud CLI, che
configura le regole di gestione delle API.
Qui vengono eseguite anche altre attività correlate alla configurazione, come la condivisione dell'API con altri sviluppatori, l'attivazione o la disattivazione dell'API in progetti diversi e la generazione di chiavi API.
gcloud CLI
gcloud CLI fornisce Google Cloud CLI, che puoi utilizzare per effettuare chiamate a vari servizi Google Cloud . Utilizzi Google Cloud CLI per eseguire il deployment della configurazione di Endpoints in Service Management.
ConsoleGoogle Cloud
La Google Cloud console è la Graphic User Interface per Google Cloud. Endpoints utilizza la console Google Cloud per esporre i dati di monitoraggio e di registrazione inviati da ESP o ESPv2 e registrati da Service Control e per condividere le API con altri sviluppatori, che possono generare chiavi API per chiamare l'API.
Scenari di deployment
Le opzioni di deployment variano a seconda dell'utilizzo di ESP o ESPv2 come proxy Endpoints. ESPv2 può essere implementato come proxy remoto ed ESPv2 ed ESP possono essere implementati in modalità sidecar, come spiegato nelle sezioni seguenti.
Modalità proxy remoto
Se utilizzi ESPv2, Endpoints può essere implementato come proxy remoto. Questa modalità viene utilizzata per supportare le applicazioni in esecuzione su piattaforme serverless come Cloud Run, Cloud Run Functions e App Engine per gli ambienti standard.
In questa modalità, ESPv2 viene implementato come applicazione Cloud Run. L'applicazione è configurata per utilizzare ESPv2 come backend remoto utilizzando il campo x-google-backend nella configurazione del servizio OpenAPI. Quando funziona come proxy remoto in questa modalità di deployment, un singolo ESPv2 può supportare più backend remoti.
Modalità Sidecar
ESP ed ESPv2 supportano il deployment in un container insieme a ogni istanza del backend. Questa topologia locale del server è ideale sia per le API rivolte al web sia per i microservizi. Evita l'hop di rete in genere associato ai proxy centralizzati e consente una gestione delle API altamente performante e scalabile.
In genere, il bilanciamento del carico viene applicato prima che il traffico raggiunga ESP o ESPv2. Su Compute Engine, questa operazione viene eseguita da Cloud Load Balancing. Per i deployment Kubernetes, puoi utilizzare un proxy in entrata per il bilanciamento del carico. In Google Kubernetes Engine, puoi utilizzare Cloud Load Balancing o un proxy ingress per il bilanciamento del carico.
All'avvio, ESP o ESPv2 ottiene la configurazione del servizio da Service Management. La configurazione del servizio viene generata dalla specifica OpenAPI o da gRPC, il file YAML di configurazione del servizio. Indica a ESP o ESPv2 sia la superficie dell'API da gestire sia i criteri, ad esempio quali metodi richiedono l'autenticazione e quali richiedono le chiavi API.
Routing delle richieste
Quando viene ricevuta una richiesta, ESP o ESPv2 crea un token di traccia per Cloud Trace.
Successivamente, ESP o ESPv2 confronta il percorso delle richieste in entrata con la superficie dell'API. Dopo aver trovato una route corrispondente, ESP o ESPv2 esegue i passaggi di autenticazione per il metodo specificato.
Se è necessaria la convalida JWT, ESP o ESPv2 convalidano l'autenticazione utilizzando la chiave pubblica appropriata per il firmatario e convalidano il campo pubblico nel JWT. Se è necessaria una chiave API, ESP o ESPv2 chiama l'API Service Control per convalidare la chiave.
Service Control cerca la chiave per convalidarla e verifica che il progetto associato alla chiave abbia abilitato l'API. Se la chiave non è valida o il progetto non ha abilitato l'API, la chiamata viene rifiutata e registrata tramite l'API Service Control.
Se il controllo del servizio convalida correttamente la chiave, la richiesta insieme a tutte le intestazioni originali, più un'intestazione di convalida JWT, se appropriato, viene inoltrata al backend.
Quando viene ricevuta una risposta dal backend, ESP o ESPv2 restituisce la risposta al chiamante e invia le informazioni di temporizzazione finali a Trace. I punti di chiamata vengono registrati dall'API Service Control, che scrive metriche e log nelle destinazioni appropriate.
ESP o ESPv2 su Kubernetes

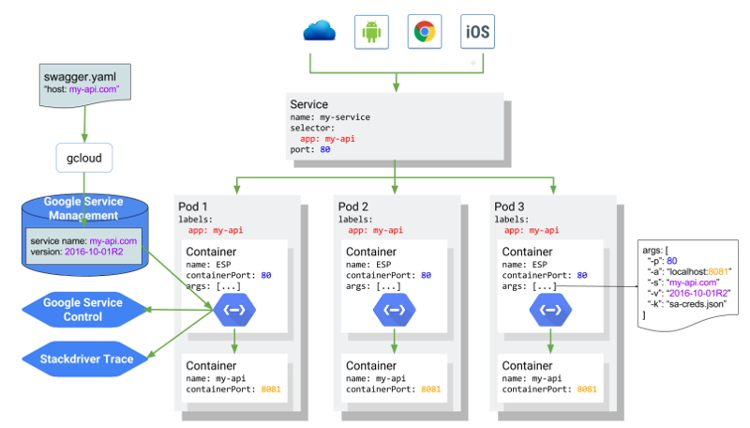

Il seguente diagramma mostra l'architettura complessiva in cui ESP
viene eseguito come contenitore sidecar davanti al contenitore dell'applicazione del servizio API, con l'API my-api ospitata all'indirizzo my-api.com e supportata da un
servizio Kubernetes. L'architettura sarebbe la stessa per un deployment sidecar con ESPv2.
