使用 Azure Pipelines 和 Cloud Run 建立 CI/CD 管道

本教學課程說明如何使用 Azure Pipelines、Cloud Run 和 Container Registry，為 ASP.NET MVC Core 網頁應用程式建立持續整合/持續部署 (CI/CD) 管道。

CI/CD 管道使用兩個 Google Cloud 專案，一個用於開發環境，另一個用於實際工作環境，如下圖所示。

Azure 建構和發布管道與 Google Cloud 生產和開發管道互動的架構。

在管道的一開始，開發人員會將變更推送至範例程式碼基底。這個動作會觸發管道建立版本，並將版本部署至開發叢集中的 Cloud Run。接著，版本管理員會升級版本，將版本部署至正式版專案。

本教學課程適用於開發人員和 DevOps 工程師。本文假設您具備 .NET、Azure Pipelines、Cloud Run 和 git 的基礎知識。如要完成本教學課程，您必須具備 Azure DevOps 帳戶的管理員存取權。

目標

將 Artifact Registry 連結至 Azure Pipelines，以發布 Docker 映像檔。
準備 .NET 範例應用程式，以部署至 Cloud Run。
設定 Azure Pipelines 與 Google Cloud之間的驗證。
使用 Azure Pipelines 版本管理來自動化調度管理 Cloud Run 部署。

費用

在本文件中，您會使用下列 Google Cloud的計費元件：

您可以使用 Pricing Calculator，根據預測用量估算費用。

初次使用 Google Cloud 的使用者可能符合免費試用期資格。

完成本文所述工作後，您可以刪除建立的資源，避免繼續計費，詳情請參閱「清除所用資源」一節。

如要瞭解使用 Azure DevOps 可能需要支付的任何費用，請參閱 Azure DevOps 定價頁面。

事前準備

在本教學課程中，您會使用兩個不同的專案，一個用於開發，另一個用於實際工作。使用不同的專案，您就能在將版本部署至實際工作環境前進行測試，也能個別管理身分與存取權管理 (IAM) 角色和權限。

建立 Google Cloud 開發專案。本教學課程將此專案稱為「開發專案」。
建立用於實際工作環境的 Google Cloud 專案。本教學課程將這個專案稱為「正式環境專案」。
Verify that billing is enabled for your Google Cloud project.
確認您有 Azure DevOps 帳戶並具備其管理權限。如果您還沒有 Azure DevOps 帳戶，可以在 Azure DevOps 首頁進行註冊。

建立 Azure DevOps 專案

您可使用 Azure DevOps 來管理原始碼、執行建構與測試，以及自動化調度管理 Cloud Run 部署作業。首先，請在您的 Azure DevOps 帳戶中建立專案。

前往 Azure DevOps 首頁 (https://dev.azure.com/YOUR_AZURE_DEVOPS_ACCOUNT_NAME)。
按一下「New Project」。
輸入專案名稱，例如 CloudDemo。
將「Visibility」設為「Private」，然後按一下 [Create project]。
建立專案之後，請在左側的選單中按一下「Repos」。
按一下「Import」，從 GitHub 建立 dotnet-docs-samples 存放區的分支，然後設定下列值：
- 「存放區類型」：Git
- 「Clone URL」：https://github.com/GoogleCloudPlatform/dotnet-docs-samples.git
按一下「匯入」。

匯入程序完成後，您會看到 dotnet-docs-samples 存放區的原始碼。

將 Azure Pipelines 連結至 Artifact Registry

如要為 CloudDemo 應用程式設定持續整合，必須先將 Azure Pipelines 連線至 Artifact Registry。這個連線可讓 Azure Pipelines 將容器映像檔發布至 Artifact Registry。

設定服務帳戶以發布映像檔

在正式版專案中建立Google Cloud 服務帳戶：

在 Google Cloud 控制台中，切換至正式版專案。
In the Google Cloud console, activate Cloud Shell.

Activate Cloud Shell
初始化下列環境變數：
```
DEV_PROJECT_ID=DEV_PROJECT_ID
PROD_PROJECT_ID=PROD_PROJECT_ID
```
更改下列內容：
- DEV_PROJECT_ID：開發專案的專案 ID
- PROD_PROJECT_ID：生產專案的專案 ID

在正式版專案中啟用 Artifact Registry API：

gcloud services enable artifactregistry.googleapis.com \
    --project=$PROD_PROJECT_ID

建立 Artifact Registry 存放區，用於儲存 Docker 映像檔：
```
gcloud artifacts repositories create docker  \
    --project=$PROD_PROJECT_ID \
    --repository-format=docker \
    --location REGION
```
將 REGION 替換為 Artifact Registry 存放區的區域，例如 us-central1。

建立 Azure Pipelines 用於發布 Docker 映像檔的服務帳戶：

gcloud iam service-accounts create azure-pipelines-publisher \
    --display-name="Azure Pipelines Publisher" \
    --project=$PROD_PROJECT_ID

將 Artifact Registry 寫入者角色 (roles/artifactregistry.writer) 授予服務帳戶，允許 Azure Pipelines 推送至 Artifact Registry：

AZURE_PIPELINES_PUBLISHER=azure-pipelines-publisher@$PROD_PROJECT_ID.iam.gserviceaccount.com

gcloud projects add-iam-policy-binding $PROD_PROJECT_ID \
    --member serviceAccount:$AZURE_PIPELINES_PUBLISHER \
    --role roles/artifactregistry.writer \
    --project=$PROD_PROJECT_ID

產生服務帳戶金鑰：

gcloud iam service-accounts keys create azure-pipelines-publisher.json \
    --iam-account $AZURE_PIPELINES_PUBLISHER \
    --project=$PROD_PROJECT_ID

tr -d '\n' < azure-pipelines-publisher.json > azure-pipelines-publisher-oneline.json

查看服務帳戶金鑰檔案的內容：
```
echo $(<azure-pipelines-publisher-oneline.json)
```
您會在下列其中一個步驟中用到服務帳戶金鑰。

為 Artifact Registry 建立服務連線

在 Azure Pipelines 中，為 Artifact Registry 建立新的服務連線：

在 Azure DevOps 選單中，選取「專案設定」，然後選取「管線」 >「服務連線」。
按一下「建立服務連線」。
從清單中選取「Docker Registry」，然後按一下「下一步」。
在對話方塊中，在下列欄位輸入這些值：
- 登記類型：其他
- Docker 登錄檔：https://REGION-docker.pkg.dev/PROD_PROJECT_ID/docker/

  更改下列內容：
  - REGION：Artifact Registry 存放區的區域
  - PROD_PROJECT_ID：換成您的正式版專案名稱
- 「Docker ID」：_json_key
- 密碼：貼上 azure-pipelines-publisher-oneline.json 的內容。
- 服務連線名稱：gcr-tutorial
按一下「儲存」建立連結。

持續建構

您現在可以使用 Azure Pipelines 設定持續整合。Azure Pipelines 會為每個推送至 Git 存放區的修訂版本建構程式碼，並將成果封裝至 Docker 容器中，接著將容器發布至 Artifact Registry。

存放區已包含下列 Dockerfile：

#
# Copyright 2020 Google LLC
#
# Licensed to the Apache Software Foundation (ASF) under one
# or more contributor license agreements.  See the NOTICE file
# distributed with this work for additional information
# regarding copyright ownership.  The ASF licenses this file
# to you under the Apache License, Version 2.0 (the
# "License"); you may not use this file except in compliance
# with the License.  You may obtain a copy of the License at
#
#   http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing,
# software distributed under the License is distributed on an
# "AS IS" BASIS, WITHOUT WARRANTIES OR CONDITIONS OF ANY
# KIND, either express or implied.  See the License for the
# specific language governing permissions and limitations
# under the License.
#

FROM mcr.microsoft.com/dotnet/aspnet:6.0
EXPOSE 8080

#------------------------------------------------------------------------------
# Copy publishing artifacts.
#------------------------------------------------------------------------------

WORKDIR /app
COPY CloudDemo.MvcCore/bin/Release/net6.0/publish/ /app/

ENV ASPNETCORE_URLS=http://0.0.0.0:8080

#------------------------------------------------------------------------------
# Run application in Kestrel.
#------------------------------------------------------------------------------

ENTRYPOINT ["dotnet", "CloudDemo.MvcCore.dll"]

現在請建立使用 YAML 語法的新管道：

使用 Visual Studio 或指令列 git 用戶端複製新的 Git 存放區。
在存放區的根目錄中，建立名為 azure-pipelines.yml 的檔案。

將下列程式碼複製到檔案中：

resources:
- repo: self
  fetchDepth: 1
pool:
  vmImage: ubuntu-22.04
trigger:
- master
variables:
  TargetFramework: 'net6.0'
  BuildConfiguration: 'Release'
  DockerImageName: 'PROD_PROJECT_ID/docker/CloudDemo'
steps:
- task: DotNetCoreCLI@2
  displayName: Publish
  inputs:
    projects: 'applications/clouddemo/netcore/CloudDemo.MvcCore.sln'
    publishWebProjects: false
    command: publish
    arguments: '--configuration $(BuildConfiguration) --framework=$(TargetFramework)'
    zipAfterPublish: false
    modifyOutputPath: false
- task: PublishBuildArtifacts@1
  displayName: 'Publish Artifact'
  inputs:
    PathtoPublish: '$(build.artifactstagingdirectory)'
- task: Docker@2
  displayName: 'Login to Container Registry'
  inputs:
    command: login
    containerRegistry: 'gcr-tutorial'
- task: Docker@2
  displayName: 'Build and push image'
  inputs:
    Dockerfile: 'applications/clouddemo/netcore/Dockerfile'
    command: buildAndPush
    repository: '$(DockerImageName)'

將 PROJECT_ID 替換成正式版專案的名稱，然後儲存檔案。

由於 Cloud Run 是以 Linux 為基礎的環境，管道會使用以 Linux 為基礎的建構代理程式。

修訂變更並推送到 Azure Pipelines。
Visual Studio
1. 開啟 Team Explorer，然後按一下「首頁」圖示。
2. 按一下 [Changes] (變更)。
3. 輸入修訂訊息，例如 Add pipeline definition。
4. 按一下 [Commit All and Push] (全部認可並推送)。
指令列
1. 暫存所有已修改的檔案：
  git add -A
2. 修訂本機存放區的變更：
  git commit -m "Add pipeline definition"
3. 將變更推送至 Azure DevOps：
  git push
在 Azure DevOps 選單中選取「Pipelines」，然後按一下「Create Pipeline」。
選取「Azure Repos Git」。
選取存放區。
在「Review your pipeline YAML」(檢查管道 YAML) 頁面中，按一下「Run」(執行)。

系統會觸發新的建構作業。建構約需 2 分鐘才能完成。
如要確認映像檔是否已發布至 Artifact Registry，請在 Google Cloud 控制台中切換至正式版專案，選取「Artifact Registry」 >「docker」，然後按一下「CloudDemo」。

畫面上會顯示單一圖片和該圖片的標記。這個標記與在 Azure Pipelines 中執行的建構的數字 ID 相同。

持續部署

Azure Pipelines 已可自動建構程式碼並為每個修訂版本發佈 Docker 映像檔。因此，您現在可以專注在部署上。

Azure Pipelines 與其他持續整合系統不同，會區分建構與部署，並提供一套名為「Release Management」的特殊工具，供所有部署相關工作使用。

Azure Pipelines Release Management 是根據下列概念建構而成：

「版本」是指一組構件，這些構件組成了應用程式的特定版本，且通常是建構過程的結果。
「部署」是指建立版本，並將它部署至特定環境中的過程。
部署會執行一組「任務」，您可將這組任務組成工作。
「階段」可讓您為管道分段，以用來自動化調度管理部署作業到多個環境，例如部署與測試環境。

您設定發布管道，在每次完成新版本建構作業時觸發管道。這個管線包含兩個階段：開發和製作。在每個階段中，發布管道都會使用建構管道產生的 Docker 映像檔，然後將其部署至 Cloud Run。

您先前設定的建構管道會先使用建構 ID 標記每個 Docker 映像檔，再將其發布至 Artifact Registry。因此，在發布管道中，您可以使用 $BUILD_BUILDID 變數來找出要部署的正確 Docker 映像檔。

設定 Cloud Run

Cloud Run 是全代管的無伺服器環境，因此您不需要佈建任何基礎架構。為確保 Cloud Run 部署作業安全無虞，您需要設定 IAM。

如以下圖表所示，部署及執行 Cloud Run 服務會涉及多個身分。

在 Cloud Run 部署作業中以服務帳戶身分執行的身分。

這些身分都以服務帳戶的形式實作，並用於特定用途，如下表所述。

服務帳戶	用於	Purpose	必要角色
Azure Pipelines Publisher	建立管道	將 Docker 映像檔發布至 Artifact Registry	`roles/artifactregistry.writer` (僅限正式專案)
Azure Pipelines Deployer	發布管道	啟動 Cloud Run 部署作業	`roles/run.admin`
		啟動 CloudDemo 服務	`roles/iam.serviceAccountUser`
Cloud Run 服務代理人	Cloud Run	從 Artifact Registry 提取 Docker 映像檔	`roles/artifactregistry.reader` (僅限正式專案)
CloudDemo 執行者 (執行階段服務帳戶)	CloudDemo 服務	存取 Google Cloud上的資源	無

您已建立並設定 Azure Pipelines Publisher 服務帳戶。在接下來的章節中，您將建立及設定其餘服務帳戶。

設定 Cloud Run 服務帳戶

開啟 Cloud Shell。
初始化下列環境變數：
```
DEV_PROJECT_ID=DEV_PROJECT_ID
PROD_PROJECT_ID=PROD_PROJECT_ID
```
更改下列內容：
- DEV_PROJECT_ID：開發專案的專案 ID
- PROD_PROJECT_ID：生產專案的專案 ID
在開發和產品專案中啟用 Cloud Run 和 Compute Engine API：
```
gcloud services enable run.googleapis.com --project=$DEV_PROJECT_ID
gcloud services enable run.googleapis.com --project=$PROD_PROJECT_ID
```
啟用這些 API 後，系統會在專案中建立 Cloud Run 服務代理帳戶。

在儲存 Docker 映像檔的正式版專案中，授予兩個 Cloud Run 服務代理程式帳戶 Artifact Registry 的存取權：

DEV_PROJECT_NUMBER=$(gcloud projects describe $DEV_PROJECT_ID \
    --format='value(projectNumber)')
PROD_PROJECT_NUMBER=$(gcloud projects describe $PROD_PROJECT_ID \
    --format='value(projectNumber)')

gcloud projects add-iam-policy-binding $PROD_PROJECT_ID \
    --member=serviceAccount:service-$DEV_PROJECT_NUMBER@serverless-robot-prod.iam.gserviceaccount.com \
    --role roles/artifactregistry.reader

gcloud projects add-iam-policy-binding $PROD_PROJECT_ID \
    --member=serviceAccount:service-$PROD_PROJECT_NUMBER@serverless-robot-prod.iam.gserviceaccount.com \
    --role roles/artifactregistry.reader

設定 CloudDemo 執行器帳戶

現在可以設定 CloudDemo 執行器帳戶，這是 CloudDemo 服務的自訂執行階段服務帳戶：

建立名為 CloudDemo-runner 的服務帳戶：

gcloud iam service-accounts create clouddemo-runner \
    --display-name="CloudDemo Runner" \
    --project=$DEV_PROJECT_ID

gcloud iam service-accounts create clouddemo-runner \
    --display-name="CloudDemo Runner" \
    --project=$PROD_PROJECT_ID

DEV_CLOUDDEMO_RUNNER=clouddemo-runner@$DEV_PROJECT_ID.iam.gserviceaccount.com

PROD_CLOUDDEMO_RUNNER=clouddemo-runner@$PROD_PROJECT_ID.iam.gserviceaccount.com

設定 Azure Pipelines Deployer 帳戶

最後，建立並設定 Azure Pipelines Deployer 帳戶，Azure 發布管道會使用這個帳戶部署至 Cloud Run。

建立名為 azure-pipelines-deployer 的服務帳戶：

gcloud iam service-accounts create azure-pipelines-deployer \
    --display-name="Azure Pipelines Deployer" \
    --project=$PROD_PROJECT_ID

AZURE_PIPELINES_DEPLOYER=azure-pipelines-deployer@$PROD_PROJECT_ID.iam.gserviceaccount.com

指派必要 IAM 角色，在開發專案中部署新的 Cloud Run 服務或修訂版本：

gcloud projects add-iam-policy-binding $DEV_PROJECT_ID \
    --member serviceAccount:$AZURE_PIPELINES_DEPLOYER \
    --role roles/run.admin

gcloud iam service-accounts add-iam-policy-binding \
    $DEV_CLOUDDEMO_RUNNER \
    --member=serviceAccount:$AZURE_PIPELINES_DEPLOYER \
    --role="roles/iam.serviceAccountUser" \
    --project=$DEV_PROJECT_ID

為正式版專案指派相同的角色組合：

gcloud projects add-iam-policy-binding $PROD_PROJECT_ID \
    --member serviceAccount:$AZURE_PIPELINES_DEPLOYER \
    --role roles/run.admin

gcloud iam service-accounts add-iam-policy-binding \
    $PROD_CLOUDDEMO_RUNNER \
    --member=serviceAccount:$AZURE_PIPELINES_DEPLOYER \
    --role="roles/iam.serviceAccountUser" \
    --project=$PROD_PROJECT_ID

產生服務帳戶金鑰：

gcloud iam service-accounts keys create azure-pipelines-deployer.json \
    --iam-account=$AZURE_PIPELINES_DEPLOYER \
    --project=$PROD_PROJECT_ID

cat azure-pipelines-deployer.json | base64 -w 0

設定發布管道時，您會使用這項指令的輸出內容。

設定發布管道

您現在可以返回 Azure Pipelines 自動化部署作業，這包含了下列步驟：

部署至開發環境。
要求通過手動核准後，才啟動部署到實際工作環境。
部署至實際工作環境。

建立發布定義

首先，建立發行定義：

在 Azure DevOps 選單中，選取「Pipelines」 >「Releases」。
按一下 [New pipeline]。
從範本清單中選取 [Empty job]。
當系統提示您輸入階段名稱時，請輸入 Development。
在畫面頂端為管道命名 CloudDemo。
在管道圖的 [Artifacts] 旁，按一下 [Add]。
選取「Build」，然後新增下列設定：
- 來源類型：建構
- 「Source (build pipeline)」：選取建構定義 (應該只有一個選項)
- Default version：Latest
- 來源別名：build
按一下「新增」。
按一下「Artifact」方塊中的「Continuous deployment trigger」(持續部署觸發程序) (閃電圖示)，新增部署觸發條件。
在「Continuous deployment trigger」(持續部署觸發程序) 底下，將切換按鈕設定為 [Enabled] (已啟用)。
按一下 [儲存]。
視需要輸入註解，然後按一下 [OK] 確認。

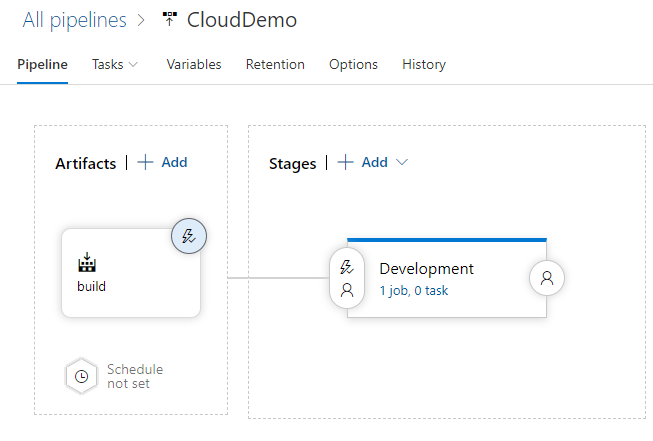

管道會顯示類似下列內容。

部署至開發專案

建立發行定義之後，您現在可以將 Cloud Run 部署設定至開發專案。

在選單中，切換至「Tasks」分頁標籤。
按一下 [Agent job]。
將「代理程式規格」設為「ubuntu-22.04」。
在「Agent job」旁，按一下「Add a task to agent job」，即可在階段中新增步驟。
選取「Command line」工作，然後按一下「Add」。

按一下新增的工作，然後進行下列設定：

顯示名稱：Deploy image to development project

腳本：

gcloud auth activate-service-account \
    --quiet \
    --key-file <(echo $(ServiceAccountKey) | base64 -d) && \
gcloud run deploy clouddemo \
    --quiet \
    --service-account=clouddemo-runner@$(CloudRun.ProjectId.Development).iam.gserviceaccount.com \
    --allow-unauthenticated \
    --image=$(CloudRun.Region)-docker.pkg.dev/$(ContainerRegistry.ProjectId)/docker/clouddemo:$BUILD_BUILDID \
    --platform=managed \
    --region=$(CloudRun.Region) \
    --project=$(CloudRun.ProjectId.Development)

這項指令會從環境變數取得服務帳戶金鑰，然後使用 gcloud CLI 將應用程式部署至 Cloud Run。Azure Pipelines 代理程式預設提供 gcloud CLI。

切換至「變數」分頁，然後新增下列變數。

名稱	值	密鑰
`ServiceAccountKey`	先前已為 `azure-pipelines-deployer`建立服務帳戶金鑰。	是
`ContainerRegistry.ProjectId`	正式版專案的專案 ID。
`CloudRun.Region`	您先前選取的區域，用於部署 Artifact Registry 資源。
`CloudRun.ProjectId.Development`	開發專案的專案 ID。
`CloudRun.ProjectId.Production`	正式版專案的專案 ID。

按一下 [儲存]。
視需要輸入註解，然後按一下 [OK] 確認。

部署至正式環境叢集

最後，將部署設定至正式版專案：

在選單中，切換至「Pipeline」分頁標籤。
在「Stages」方塊中，選取「Add」 >「New stage」。
從範本清單中選取 [Empty job]。
當系統提示您輸入階段名稱時，請輸入 Production。
按一下新建立階段的閃電圖示。
進行下列設定：
1. 選取觸發條件：After stage
2. 階段：開發
3. 「Pre-deployment approvals」(部署前核准)：(啟用)
4. 「Approvers」(核准者)：選取您的使用者名稱。

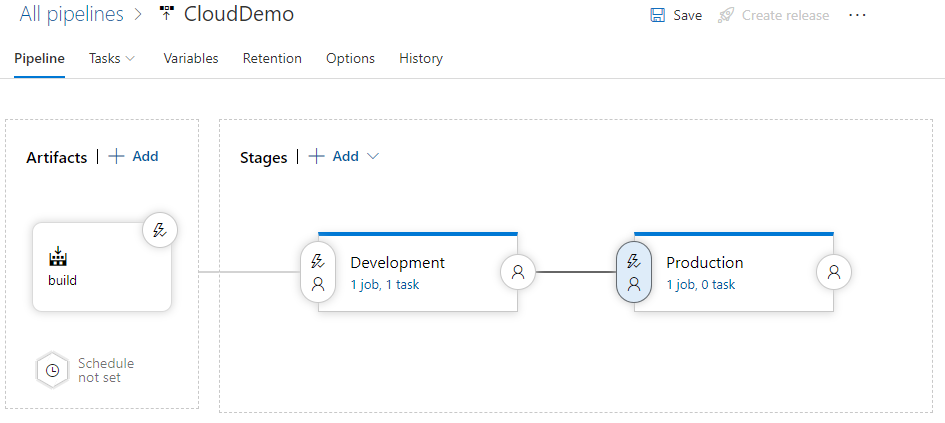

管道會顯示類似下方的檢視畫面。
切換至「Tasks」分頁標籤。
將滑鼠停在「Tasks」分頁上方，然後選取「Tasks」 >「Production」。
按一下 [Agent job]。
將「代理程式規格」設為「ubuntu-22.04」。
按一下「Add a task to agent job」(將工作新增至代理程式工作) ，即可在階段中新增步驟。
選取「Command line」工作，然後按一下「Add」。
