Hadoop-Wordcount-Job in einem Managed Service for Apache Spark-Cluster ausführen

Managed Airflow (Gen 3) | Managed Airflow (Gen 2) | Managed Airflow (Legacy Gen 1)

In dieser Anleitung wird gezeigt, wie Sie mit Managed Service for Apache Airflow einen Apache Airflow DAG (gerichteter azyklischer Graph) erstellen, der einen Apache Hadoop-Wordcount-Job in einem Managed Service for Apache Spark Cluster ausführt.

Ziele

  1. Auf Ihre Managed Airflow-Umgebung zugreifen und die Airflow-UI verwenden.
  2. Airflow-Umgebungsvariablen erstellen und aufrufen
  3. DAG mit nachfolgenden Aufgaben erstellen und ausführen:
    1. Erstellt einen Managed Service for Apache Spark Cluster.
    2. Führt einen Apache Hadoop Wordcount-Job im Cluster aus.
    3. Gibt Ergebnisse der Wortzählung in einen Cloud Storage Bucket aus.
    4. Löscht den Cluster.

Kosten

In diesem Dokument verwenden Sie die folgenden kostenpflichtigen Komponenten von Google Cloud:

  • Managed Airflow
  • Managed Service for Apache Spark
  • Cloud Storage

Mit dem Preisrechner können Sie eine Kostenschätzung für Ihre voraussichtliche Nutzung vornehmen. Verwenden Sie den Preisrechner.

Neuen Nutzern von Google Cloud steht möglicherweise eine kostenlose Testversion zur Verfügung.

Hinweis

  • Prüfen Sie, ob die folgenden APIs in Ihrem Projekt aktiviert sind:

    Console

    Aktivieren Sie die Managed Service for Apache Spark- und Cloud Storage-APIs.

    Erforderliche Rollen zum Aktivieren von APIs

    Zum Aktivieren von APIs benötigen Sie die Berechtigung serviceusage.services.enable. Wenn Sie das Projekt erstellt haben, haben Sie diese Berechtigung wahrscheinlich bereits über die Rolle „Inhaber“ (roles/owner). Andernfalls können Sie diese Berechtigung über die Rolle „Service Usage-Administrator“ (roles/serviceusage.serviceUsageAdmin) erhalten. Informationen zum Zuweisen von Rollen.

    APIs aktivieren

    gcloud

    Aktivieren Sie die Managed Service for Apache Spark- und Cloud Storage-APIs:

    Erforderliche Rollen zum Aktivieren von APIs

    Zum Aktivieren von APIs benötigen Sie die Berechtigung serviceusage.services.enable. Wenn Sie das Projekt erstellt haben, haben Sie diese Berechtigung wahrscheinlich bereits über die Rolle „Inhaber“ (roles/owner). Andernfalls können Sie diese Berechtigung über die Rolle „Service Usage-Administrator“ (roles/serviceusage.serviceUsageAdmin) erhalten. Informationen zum Zuweisen von Rollen.

    gcloud services enable dataproc.googleapis.com storage-component.googleapis.com

  • Erstellen Sie in Ihrem Projekt, einen Cloud Storage-Bucket einer beliebigen Speicherklasse und Region zum Speichern der Ergebnisse des Hadoop Wordcount-Jobs.

  • Notieren Sie sich den Pfad des Buckets, den Sie erstellt haben, z. B. gs://example-bucket. Für diesen Pfad definieren Sie eine Airflow-Variable, die später in dieser Anleitung im Beispiel-DAG verwendet wird.

  • Erstellen Sie eine Managed Airflow-Umgebung mit Standard parametern. Warten Sie, bis die Erstellung der Umgebung abgeschlossen ist. Danach wird links neben dem Umgebungsnamen ein grünes Häkchen angezeigt.

  • Notieren Sie sich die Region, in der Sie Ihre Umgebung erstellt haben, z. B. us-central. Für diese Region definieren Sie eine Airflow-Variable, die im Beispiel-DAG verwendet wird, um einen Managed Service for Apache Spark-Cluster in derselben Region auszuführen.

Airflow-Variablen festlegen

Legen Sie die Airflow-Variablen fest die später im Beispiel-DAG verwendet werden. Sie können Airflow-Variablen beispielsweise in der Airflow-UI festlegen.

Airflow-Variable Wert
gcp_project Die Projekt-ID des Projekts, das Sie für diese Anleitung verwenden, z. B. example-project.
gcs_bucket Der URI des Cloud Storage-Bucket, den Sie für diese Anleitung erstellt haben, z. B. gs://example-bucket.
gce_region Die Region, in der Sie Ihre Umgebung erstellt haben, z. B. us-central1. In dieser Region wird Ihr Managed Service for Apache Spark-Cluster erstellt.

Beispielworkflow ansehen

Ein Airflow-DAG ist eine Sammlung strukturierter Aufgaben, die Sie planen und ausführen möchten. DAGs werden in Standard-Python-Dateien definiert. Der in hadoop_tutorial.py angezeigte Code ist der Workflowcode.

"""Example Airflow DAG that creates a Cloud Dataproc cluster, runs the Hadoop
wordcount example, and deletes the cluster.

This DAG relies on three Airflow variables
https://airflow.apache.org/docs/apache-airflow/stable/concepts/variables.html
* gcp_project - Google Cloud Project to use for the Cloud Dataproc cluster.
* gce_region - Google Compute Engine region where Cloud Dataproc cluster should be
  created.
* gcs_bucket - Google Cloud Storage bucket to use for result of Hadoop job.
  See https://cloud.google.com/storage/docs/creating-buckets for creating a
  bucket.
"""

import datetime
import os

from airflow import models
from airflow.providers.google.cloud.operators import dataproc
from airflow.utils import trigger_rule

# Output file for Cloud Dataproc job.
# If you are running Airflow in more than one time zone
# see https://airflow.apache.org/docs/apache-airflow/stable/timezone.html
# for best practices
output_file = (
    os.path.join(
        "{{ var.value.gcs_bucket }}",
        "wordcount",
        datetime.datetime.now().strftime("%Y%m%d-%H%M%S"),
    )
    + os.sep
)
# Path to Hadoop wordcount example available on every Dataproc cluster.
WORDCOUNT_JAR = "file:///usr/lib/hadoop-mapreduce/hadoop-mapreduce-examples.jar"
# Arguments to pass to Cloud Dataproc job.
input_file = "gs://pub/shakespeare/rose.txt"
wordcount_args = ["wordcount", input_file, output_file]

HADOOP_JOB = {
    "reference": {"project_id": "{{ var.value.gcp_project }}"},
    "placement": {"cluster_name": "composer-hadoop-tutorial-cluster-{{ ds_nodash }}"},
    "hadoop_job": {
        "main_jar_file_uri": WORDCOUNT_JAR,
        "args": wordcount_args,
    },
}

CLUSTER_CONFIG = {
    "master_config": {"num_instances": 1, "machine_type_uri": "n1-standard-2"},
    "worker_config": {"num_instances": 2, "machine_type_uri": "n1-standard-2"},
}

yesterday = datetime.datetime.combine(
    datetime.datetime.today() - datetime.timedelta(1), datetime.datetime.min.time()
)

default_dag_args = {
    # Setting start date as yesterday starts the DAG immediately when it is
    # detected in the Cloud Storage bucket.
    "start_date": yesterday,
    # To email on failure or retry set 'email' arg to your email and enable
    # emailing here.
    "email_on_failure": False,
    "email_on_retry": False,
    # If a task fails, retry it once after waiting at least 5 minutes
    "retries": 1,
    "retry_delay": datetime.timedelta(minutes=5),
    "project_id": "{{ var.value.gcp_project }}",
    "region": "{{ var.value.gce_region }}",
}


with models.DAG(
    "composer_hadoop_tutorial",
    # Continue to run DAG once per day
    schedule_interval=datetime.timedelta(days=1),
    default_args=default_dag_args,
) as dag:

    # Create a Cloud Dataproc cluster.
    create_dataproc_cluster = dataproc.DataprocCreateClusterOperator(
        task_id="create_dataproc_cluster",
        # Give the cluster a unique name by appending the date scheduled.
        # See https://airflow.apache.org/docs/apache-airflow/stable/macros-ref.html
        cluster_name="composer-hadoop-tutorial-cluster-{{ ds_nodash }}",
        cluster_config=CLUSTER_CONFIG,
        region="{{ var.value.gce_region }}",
    )

    # Run the Hadoop wordcount example installed on the Cloud Dataproc cluster
    # master node.
    run_dataproc_hadoop = dataproc.DataprocSubmitJobOperator(
        task_id="run_dataproc_hadoop", job=HADOOP_JOB
    )

    # Delete Cloud Dataproc cluster.
    delete_dataproc_cluster = dataproc.DataprocDeleteClusterOperator(
        task_id="delete_dataproc_cluster",
        cluster_name="composer-hadoop-tutorial-cluster-{{ ds_nodash }}",
        region="{{ var.value.gce_region }}",
        # Setting trigger_rule to ALL_DONE causes the cluster to be deleted
        # even if the Dataproc job fails.
        trigger_rule=trigger_rule.TriggerRule.ALL_DONE,
    )

    # Define DAG dependencies.
    create_dataproc_cluster >> run_dataproc_hadoop >> delete_dataproc_cluster

Operatoren

Zur Orchestrierung der drei Aufgaben im Beispielworkflow importiert der DAG die folgenden drei Airflow-Operatoren:

  • DataprocClusterCreateOperator: erstellt einen Managed Service for Apache Spark-Cluster.

  • DataProcHadoopOperator: sendet einen Hadoop-Wordcount-Job und schreibt die Ergebnisse in einen Cloud Storage-Bucket.

  • DataprocClusterDeleteOperator: löscht den Cluster, um laufende Gebühren für Compute Engine zu vermeiden.

Abhängigkeiten

Sie strukturieren die Aufgaben, die Sie ausführen möchten, so, dass die Struktur deren Beziehungen und Abhängigkeiten wiedergibt. Die Aufgaben in diesem DAG werden nacheinander ausgeführt.

# Define DAG dependencies.
create_dataproc_cluster >> run_dataproc_hadoop >> delete_dataproc_cluster

Planung

Der Name des DAG ist composer_hadoop_tutorial. Er wird einmal pro Tag ausgeführt. Da das an default_dag_args übergebene start_date auf yesterday gesetzt ist, plant Managed Airflow den Workflow so, dass er unmittelbar nach dem Upload des DAG in den Bucket der Umgebung startet.

with models.DAG(
    "composer_hadoop_tutorial",
    # Continue to run DAG once per day
    schedule_interval=datetime.timedelta(days=1),
    default_args=default_dag_args,
) as dag:

DAG in den Bucket der Umgebung hochladen

Managed Airflow speichert DAGs im Ordner /dags im Bucket Ihrer Umgebung.

So laden Sie den DAG hoch:

  1. Speichern Sie hadoop_tutorial.py auf Ihrem lokalen Computer.

  2. Rufen Sie in der Google Cloud Console die Seite Umgebungen auf.

    Zu „Umgebungen“

  3. Klicken Sie in der Liste der Umgebungen in der Spalte DAGs-Ordner für Ihre Umgebung auf DAGs.

  4. Klicken Sie auf Dateien hochladen.

  5. Wählen Sie hadoop_tutorial.py auf Ihrem lokalen Computer aus und klicken Sie auf Öffnen.

Managed Airflow fügt den DAG zu Airflow hinzu und plant ihn automatisch. DAG-Änderungen werden innerhalb von 3 bis 5 Minuten wirksam.

DAG-Ausführungen ansehen

Aufgabenstatus ansehen

Wenn Sie Ihre DAG-Datei in den Ordner dags/ in Cloud Storage hochladen, parst Managed Airflow die Datei. Wenn der Vorgang erfolgreich abgeschlossen wurde, wird der Name des Workflows in der DAG-Liste angezeigt und der Workflow in die Warteschlange gestellt, um sofort ausgeführt zu werden.

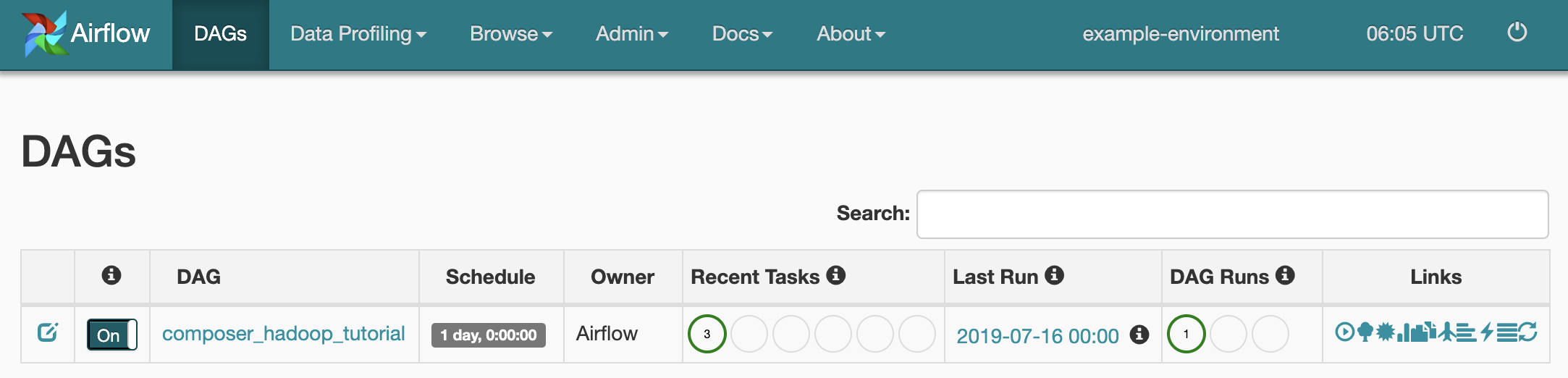

  1. Rufen Sie zur Anzeige des Aufgabenstatus die Airflow-Weboberfläche auf und klicken Sie in der Symbolleiste auf DAGs.

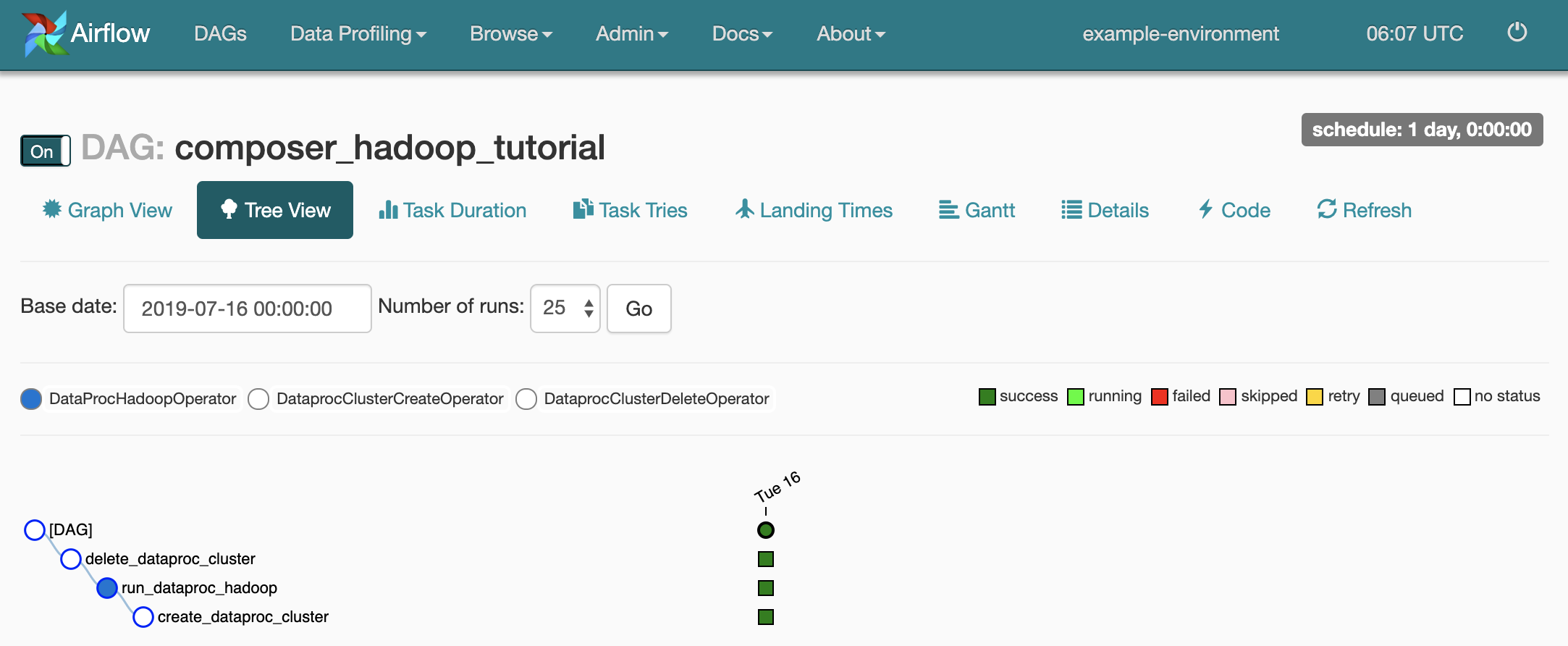

  2. Klicken Sie zum Öffnen der DAG-Detailseite auf composer_hadoop_tutorial. Diese Seite enthält eine grafische Darstellung der Workflowaufgaben und -abhängigkeiten.

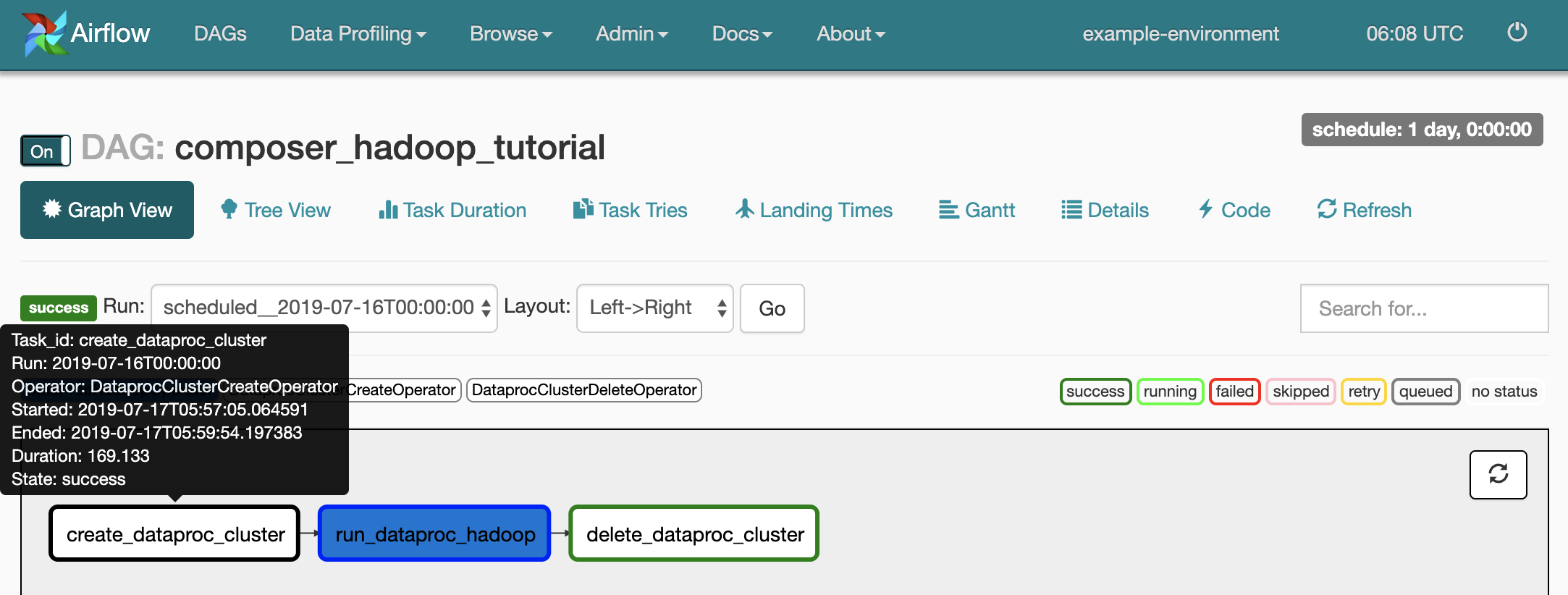

  3. Klicken Sie zur Anzeige des Status jeder Aufgabe auf Graph View und bewegen Sie den Mauszeiger auf die Grafik für jede Aufgabe.

Workflow wieder in die Warteschlange stellen

So führen Sie den Workflow über die Grafikansicht noch einmal aus:

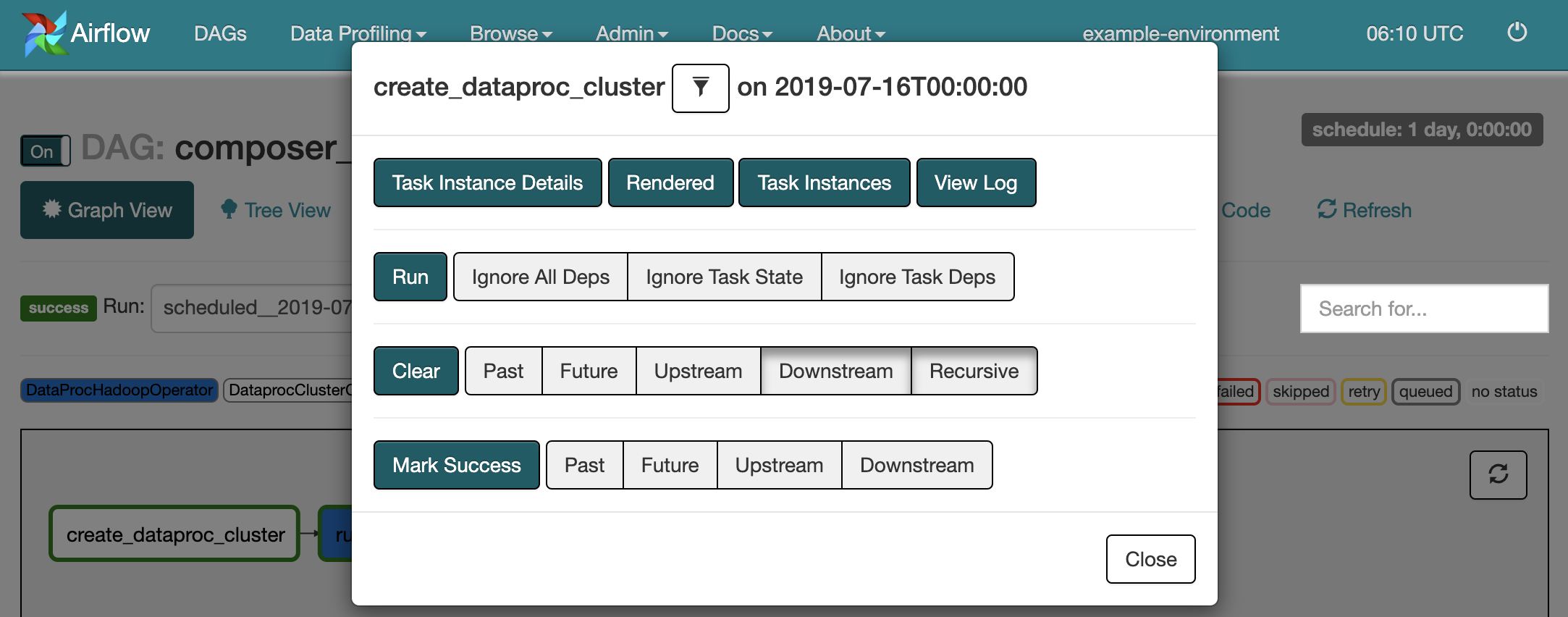

  1. Klicken Sie in der Grafikansicht der Airflow-Benutzeroberfläche auf die Grafik create_dataproc_cluster.
  2. Klicken Sie zum Zurücksetzen der drei Aufgaben auf Clear und anschließend auf OK.
  3. Klicken Sie in der Grafikansicht noch einmal auf create_dataproc_cluster.
  4. Zum nochmaligen Übergeben des Workflows an die Warteschlange klicken Sie auf Run.

Aufgabenergebnisse ansehen

Sie können den Status und die Ergebnisse des composer_hadoop_tutorial Workflows auch auf den folgenden Google Cloud Seiten derConsole prüfen:

  • Managed Service for Apache Spark-Cluster: zum Überwachen der Clustererstellung und löschung. Beachten Sie, dass der vom Workflow erstellte Cluster sitzungsspezifisch ist. Er ist nur für die Dauer des Workflows vorhanden und wird mit der letzten Workflowaufgabe gelöscht.

    Zu „Managed Service for Apache Spark-Cluster“

  • Managed Service for Apache Spark-Jobs: zum Aufrufen oder Überwachen des Apache Hadoop Wordcount-Jobs. Klicken Sie auf die Job-ID, um die Ausgabe des Job-Logs aufzurufen.

    Zu „Managed Service for Apache Spark-Jobs“

  • Cloud Storage-Browser: zur Anzeige der Ergebnisse der Wortzählung in dem wordcount Ordner des Cloud Storage-Bucket, den Sie für diese Anleitung erstellt haben.

    Zum Cloud Storage-Browser

Bereinigen

Löschen Sie die in dieser Anleitung verwendeten Ressourcen:

  1. Löschen Sie die Managed Airflow-Umgebung, einschließlich des Buckets der Umgebung, den Sie manuell löschen müssen.

  2. Löschen Sie den Cloud Storage-Bucket, in dem die Ergebnisse des Hadoop-Wordcount-Jobs gespeichert sind.
