DAG のタスクをグループ化する

Cloud Composer 3 | Cloud Composer 2 | Cloud Composer 1

このページでは、次の設計パターンを使用して Airflow パイプラインでタスクをグループ化する方法について説明します。

• DAG グラフ内のタスクのグループ化。
• 親 DAG からの子 DAG のトリガー。
• TaskGroup 演算子を使用したタスクのグループ化。

重要: Airflow には、タスクの繰り返しに対応する SubDAGs が用意されています。タスクをグループ化するための一般的な設計パターンであるにもかかわらず、SubDAG はパフォーマンスと機能に関する問題を引き起こすことが多く、Airflow では非推奨になっています。SubDAG を使用してワークフローでタスクをグループ化することは避け、このページで説明する代替のアプローチのいずれかをとることをおすすめします。

DAG グラフ内のタスクをグループ化する

パイプラインの特定のフェーズでタスクをグループ化するには、DAG ファイルのタスク間の関係を使用します。

次に例を示します。

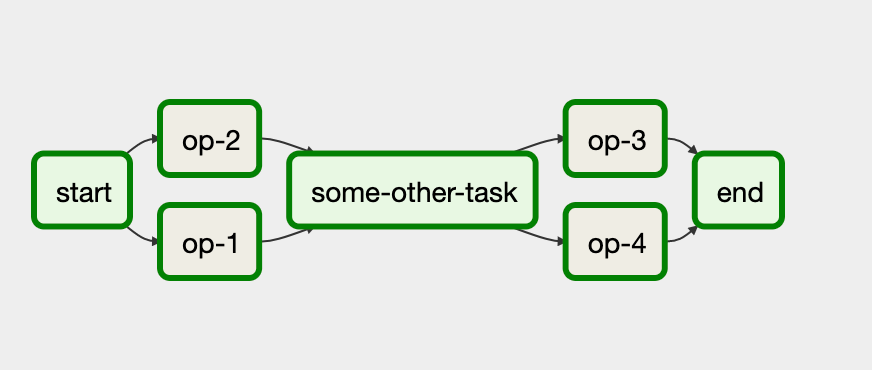

図 1.タスクは Airflow DAG でグループ化できます（クリックして拡大）

このワークフローでは、タスク op-1 と op-2 が最初のタスク start の後に一緒に実行されます。これを実現するには、ステートメント start >> [task_1, task_2] を使用してタスクをグループ化します。

次の例は、この DAG の完全な実装を示しています。

Airflow 2

from airflow import DAG
from airflow.operators.bash import BashOperator
from airflow.operators.dummy import DummyOperator
from airflow.utils.dates import days_ago

DAG_NAME = "all_tasks_in_one_dag"

args = {"owner": "airflow", "start_date": days_ago(1), "schedule_interval": "@once"}

with DAG(dag_id=DAG_NAME, default_args=args) as dag:
    start = DummyOperator(task_id="start")

    task_1 = BashOperator(task_id="op-1", bash_command=":", dag=dag)

    task_2 = BashOperator(task_id="op-2", bash_command=":", dag=dag)

    some_other_task = DummyOperator(task_id="some-other-task")

    task_3 = BashOperator(task_id="op-3", bash_command=":", dag=dag)

    task_4 = BashOperator(task_id="op-4", bash_command=":", dag=dag)

    end = DummyOperator(task_id="end")

    start >> [task_1, task_2] >> some_other_task >> [task_3, task_4] >> end

Airflow 1

from airflow import DAG
from airflow.operators.bash_operator import BashOperator
from airflow.operators.dummy_operator import DummyOperator
from airflow.utils.dates import days_ago

DAG_NAME = "all_tasks_in_one_dag"

args = {"owner": "airflow", "start_date": days_ago(1), "schedule_interval": "@once"}

with DAG(dag_id=DAG_NAME, default_args=args) as dag:
    start = DummyOperator(task_id="start")

    task_1 = BashOperator(task_id="op-1", bash_command=":", dag=dag)

    task_2 = BashOperator(task_id="op-2", bash_command=":", dag=dag)

    some_other_task = DummyOperator(task_id="some-other-task")

    task_3 = BashOperator(task_id="op-3", bash_command=":", dag=dag)

    task_4 = BashOperator(task_id="op-4", bash_command=":", dag=dag)

    end = DummyOperator(task_id="end")

    start >> [task_1, task_2] >> some_other_task >> [task_3, task_4] >> end

親 DAG からの子 DAG のトリガー

TriggerDagRunOperator 演算子を使用して、1 つの DAG から別の DAG をトリガーできます。

次に例を示します。

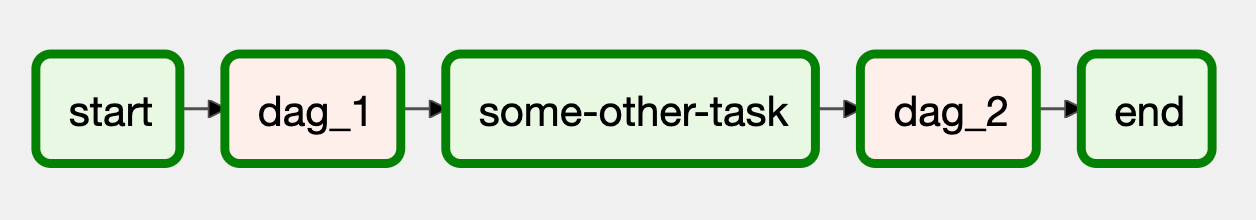

図 2.TriggerDagRunOperator を使用して DAG 内で DAG をトリガーできます（クリックして拡大）

このワークフローで、ブロック dag_1 と dag_2 は、Cloud Composer 環境の別の DAG でグループ化された一連のタスクを表します。

このワークフローを実装するには、2 つの個別の DAG ファイルが必要です。制御 DAG ファイルは次のようになります。

Airflow 2

from airflow import DAG
from airflow.operators.dummy import DummyOperator
from airflow.operators.trigger_dagrun import TriggerDagRunOperator
from airflow.utils.dates import days_ago


with DAG(
    dag_id="controller_dag_to_trigger_other_dags",
    default_args={"owner": "airflow"},
    start_date=days_ago(1),
    schedule_interval="@once",
) as dag:
    start = DummyOperator(task_id="start")

    trigger_1 = TriggerDagRunOperator(
        task_id="dag_1",
        trigger_dag_id="dag-to-trigger",  # Ensure this equals the dag_id of the DAG to trigger
        conf={"message": "Hello World"},
    )
    trigger_2 = TriggerDagRunOperator(
        task_id="dag_2",
        trigger_dag_id="dag-to-trigger",  # Ensure this equals the dag_id of the DAG to trigger
        conf={"message": "Hello World"},
    )

    some_other_task = DummyOperator(task_id="some-other-task")

    end = DummyOperator(task_id="end")

    start >> trigger_1 >> some_other_task >> trigger_2 >> end

Airflow 1

from airflow import DAG
from airflow.operators.dagrun_operator import TriggerDagRunOperator
from airflow.operators.dummy_operator import DummyOperator
from airflow.utils.dates import days_ago


with DAG(
    dag_id="controller_dag_to_trigger_other_dags",
    default_args={"owner": "airflow"},
    start_date=days_ago(1),
    schedule_interval="@once",
) as dag:
    start = DummyOperator(task_id="start")

    trigger_1 = TriggerDagRunOperator(
        task_id="dag_1",
        trigger_dag_id="dag-to-trigger",  # Ensure this equals the dag_id of the DAG to trigger
        conf={"message": "Hello World"},
    )
    trigger_2 = TriggerDagRunOperator(
        task_id="dag_2",
        trigger_dag_id="dag-to-trigger",  # Ensure this equals the dag_id of the DAG to trigger
        conf={"message": "Hello World"},
    )

    some_other_task = DummyOperator(task_id="some-other-task")

    end = DummyOperator(task_id="end")

    start >> trigger_1 >> some_other_task >> trigger_2 >> end

注: TriggerDagRunOperator 内の trigger_dag_id の値は、トリガーする DAG の dag_id 値と一致している必要があります。

子 DAG の実装は、次に示すように、制御 DAG によってトリガーされます。

Airflow 2

from airflow import DAG
from airflow.operators.dummy import DummyOperator
from airflow.utils.dates import days_ago

DAG_NAME = "dag-to-trigger"

args = {"owner": "airflow", "start_date": days_ago(1), "schedule_interval": "None"}

with DAG(dag_id=DAG_NAME, default_args=args) as dag:
    dag_task = DummyOperator(task_id="dag-task")

Airflow 1

from airflow import DAG
from airflow.operators.dummy_operator import DummyOperator
from airflow.utils.dates import days_ago


DAG_NAME = "dag-to-trigger"

args = {"owner": "airflow", "start_date": days_ago(1), "schedule_interval": "None"}

with DAG(dag_id=DAG_NAME, default_args=args) as dag:
    dag_task = DummyOperator(task_id="dag-task")

DAG を機能させるには、Cloud Composer 環境に両方の DAG ファイルをアップロードする必要があります。

TaskGroup 演算子を使用したタスクのグループ化

この方法は Airflow 2 でのみ機能します。

TaskGroup 演算子を使用して、DAG 内でタスクをグループ化できます。TaskGroup ブロック内で定義されたタスクは、引き続きメイン DAG の一部です。

次に例を示します。

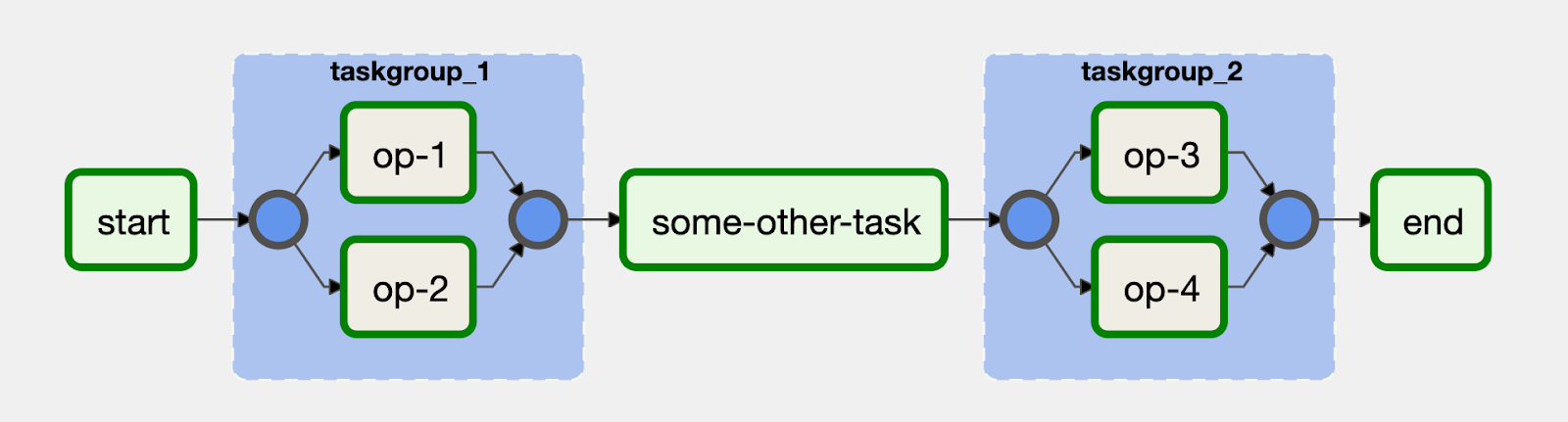

図 3.タスクは、TaskGroup 演算子を使用して UI で視覚的にグループ化できます（クリックして拡大）

タスク op-1 と op-2 は、ID taskgroup_1 のブロックにグループ化されています。このワークフローの実装は次のコードのようになります。

from airflow.models.dag import DAG
from airflow.operators.bash import BashOperator
from airflow.operators.dummy import DummyOperator
from airflow.utils.dates import days_ago
from airflow.utils.task_group import TaskGroup

with DAG(dag_id="taskgroup_example", start_date=days_ago(1)) as dag:
    start = DummyOperator(task_id="start")

    with TaskGroup("taskgroup_1", tooltip="task group #1") as section_1:
        task_1 = BashOperator(task_id="op-1", bash_command=":")
        task_2 = BashOperator(task_id="op-2", bash_command=":")

    with TaskGroup("taskgroup_2", tooltip="task group #2") as section_2:
        task_3 = BashOperator(task_id="op-3", bash_command=":")
        task_4 = BashOperator(task_id="op-4", bash_command=":")

    some_other_task = DummyOperator(task_id="some-other-task")

    end = DummyOperator(task_id="end")

    start >> section_1 >> some_other_task >> section_2 >> end
