תחזוקה של סביבת Bare Metal Solution

אחרי שהסביבה של Bare Metal Solution פועלת, אפשר להשתמש במידע שמופיע במדריך הזה כדי לתחזק את השרתים, את האחסון ואת הרשת של Bare Metal Solution.

כדי להריץ SAP HANA, אפשר לעיין במאמר בנושא מכונות Bare metal ל-SAP HANA.

הגדרת פרויקט Google Cloud לשימוש ב-Bare Metal Solution API וב-gcloud CLI

‫Bare Metal Solution API מספק כלים רבים שמאפשרים לכם לעקוב אחרי סביבת Bare Metal Solution ולתחזק אותה. בדרך כלל, צריך להשתמש בהליך הזה רק בפעם הראשונה שמשתמשים ב-Bare Metal Solution API. עם זאת, אפשר להשתמש בהוראות האלה שוב לצורך פתרון בעיות, אם ה-API לא מגיב כמצופה.

  1. מקצים לחשבונות המשתמשים את תפקיד ה-IAM המוגדר מראש Bare Metal Solution Admin או Bare Metal Solution Editor. במאמר מתן תפקידים ב-IAM מוסבר איך למפות תפקידי IAM.

  2. מפעילים את Bare Metal Solution API בפרויקט שבו מוגדרים משאבי Bare Metal Solution, כולל פרויקטים של רשתות שבהם נוצרים חיבורי Interconnect. Google Cloud

    המסוף

    1. עוברים אל Bare Metal Solution API ב Google Cloud מרכז הבקרה של המסוף. אפשר גם לחפש את Bare Metal Solution API בספריית ה-API כאן: APIs & Services > Library.
    2. בדף Bare Metal Solution API, לוחצים על Enable (הפעלה).
    3. לוחצים על הלחצן 'הקודם' בדפדפן. אם מופיע סימן וי ירוק לצד המילים API Enabled, אפשר להשתמש ב-API.
    4. כדי להפעיל את Bare Metal Solution API, אפשר:
      • עוברים לדף Bare Metal Solution בפרויקט Google Cloud .
      • מריצים כל פקודה של Bare Metal Solution באמצעות Google Cloud CLI בתוך הפרויקט Google Cloud .

    gcloud

    1. כדי להפעיל את Bare Metal Solution API דרך gcloud, מזינים את מזהה הפרויקט ב-ה-CLI של gcloud בפקודה הבאה, מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ולוחצים על המקש Enter או Return:

       gcloud services enable baremetalsolution.googleapis.com --project=PROJECT_ID

    2. כדי להפעיל את Bare Metal Solution API, אפשר:

      • עוברים לדף Bare Metal Solution בפרויקט Google Cloud .
      • מריצים כל פקודה של Bare Metal Solution באמצעות Google Cloud CLI בתוך הפרויקט Google Cloud .

  3. מאפשרים ל-Google Cloud CLI לעבוד עם הפרויקט שלכם ב- Google Cloud שבו הופעל והופעל Bare Metal Solution API.

    1. בחלון Cloud Shell, מזינים את הפקודה gcloud auth login.
      gcloud auth login
    2. מעתיקים את כתובת ה-URL שמתקבלת ומדביקים אותה בכרטיסייה נפרדת או בחלון נפרד בדפדפן.
    3. מתחברים לדף באמצעות שם המשתמש שמשויך ל Google Cloud פרויקט.
    4. לוחצים על Allow (אישור) כדי להפעיל את ה-CLI של gcloud.
    5. מעתיקים את קוד ההרשאה.
    6. מדביקים את הקוד בשורת הפקודה של לקוח Cloud Shell.
    7. מקישים על המקש Enter או על המקש Return.

מידע נוסף על השלבים הכלליים שנדרשים להגדרת API ב-Google Cloudזמין במאמר תחילת העבודה עם Google Cloud APIs.

הפעלת שרת Bare Metal Solution

אפשר לבצע את הפעולות הבאות בשרת Bare Metal Solution:

  • התחלה – מפעילה את השרת.
  • עצירה – מכבה את השרת.

  • איפוס – מפעיל מחדש את השרת.

המסוף

כדי לבצע את הפעולות האלה בשרת:

  1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.

  2. לוחצים על ליד השרת שרוצים להפעיל, להפסיק או לאפס.

  3. צריך לבצע את הפעולות הבאות:

    • כדי להפעיל את השרת, לוחצים על התחלה.
    • כדי לכבות את השרת, לוחצים על עצירה.
    • כדי להפעיל מחדש את השרת, לוחצים על איפוס.

gcloud

  1. כדי לכבות את השרת של Bare Metal Solution ולהפעיל אותו מחדש, פועלים לפי השלבים הבאים.

    1. חשוב לפעול לפי השלבים להגדרת ה-API.

      כדי להפעיל מחדש שרת, צריך להפעיל את Bare Metal Solutions API ואת ה-CLI של gcloud. אתם צריכים גם להקצות לחשבונות המשתמשים שלכם את תפקיד האדמין או העריכה ב-Bare Metal Solution.

    2. כדי לכבות את החשמל ולהפעיל מחדש שרת Bare Metal Solution, מריצים את הפקודה gcloud bms instances reset:

      gcloud bms instances reset SERVER_NAME --project=PROJECT_ID --region=REGION

      בפלט מוצג הסטטוס של בקשת ההפעלה מחדש של השרת.

      Reset request issued for: [SERVER_NAME]



      Waiting for operation [operations/880d346a-4836-4467-acc4-29e6a430bfdd] to complete...done.
      אחרי שמזינים את הפקודה, השרת של Bare Metal Solution מופעל מחדש. הפעלה מחדש נמשכת בין 15 ל-60 דקות, בהתאם להגדרת השרת.

      הפלט של הפקודה הזו מספק מזהה פעולות שאפשר להשתמש בו כדי לבדוק את סטטוס ההפעלה מחדש. כדי להשתמש במזהה הפעולות ולראות את סטטוס ההפעלה מחדש, אפשר לעיין במאמר בנושא צפייה בסטטוס של פעולה ממושכת.

  2. כדי להפעיל את השרת, משתמשים בפקודה gcloud bms instances start.

    gcloud bms instances start SERVER_NAME --project=PROJECT_ID --region=REGION

    בפלט מוצג הסטטוס של בקשת ההפעלה מחדש של השרת.

    Start request issued for: [SERVER_NAME]



    Waiting for operation [operations/880d346a-4836-4467-acc4-29e6a430bfdd] to complete...done.
    ברוב המקרים, השרת ימשיך לפעול. אם צריך לכבות את השרת, אפשר להשתמש באפשרויות הבאות:

    • משתמשים בפקודות הכיבוי של מערכת ההפעלה של השרת.
    • אפליקציות מסוימות מכבות את השרת באופן אוטומטי אחרי יצירת תמונה חדשה.

  3. כדי לכבות את השרת, משתמשים בפקודה gcloud bms instances stop.

    gcloud bms instances stop --project=PROJECT_ID --region=REGION SERVER_NAME

API

  1. כדי לכבות את השרת של Bare Metal Solution ולהפעיל אותו מחדש, פועלים לפי השלבים הבאים.

    1. חשוב לפעול לפי השלבים להגדרת ה-API.

      כדי להפעיל מחדש שרת, צריך להפעיל את Bare Metal Solutions API ואת ה-CLI של gcloud. צריך גם להקצות את תפקיד ה-IAM 'אדמין Bare Metal Solution' או 'עריכה Bare Metal Solution'.

    2. מתחברים לשרת Bare Metal Solution כדי לצפות בהפעלה מחדש של השרת.

      • פותחים חלון של Google Cloud מסוף.
      • מנווטים למכונה הווירטואלית של מארח הניתור: Compute Engine > VM Instances
      • לוחצים על הלחצן SSH כדי להתחבר למופע של מכונת VM מסוג jump host.

      • כדי להיכנס לשרת Bare Metal Solution, מזינים את פקודת ה-SSH בשורת הפקודה של שרת הניתוב.

        [username@instance-jump-host ~]$ ssh customeradmin@bms-ip-address>
customeradmin@bms-ip-address's password: bms-password
Last login: Mon Mar 15 22:43:19 2022 from bms-ip-address
[customeradmin@BMS_SERVER_NAME ~]$

      • מזינים את הפקודה top כדי לוודא שהשרת פועל. אפשר להשתמש בחלון הזה כדי לעקוב אחרי התקדמות ההפעלה מחדש.

    3. מריצים את פקודת ההפעלה מחדש

      • פותחים את חלון Cloud Shell.

      • מוסיפים את מזהה הפרויקט, האזור ושם השרת של Bare Metal Solution לפקודה הבאה. Google Cloud

        curl -X POST \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/BMS_SERVER_NAME:reset"

      • מעתיקים את הפקודה ומדביקים אותה בחלון Cloud Shell, ואז מקישים על Enter או על Return.

        השרת של Bare Metal Solution מופעל מחדש. ההפעלה מחדש נמשכת בין 15 ל-60 דקות, בהתאם להגדרת השרת.

        הפלט של הפקודה הזו מספק מזהה פעולה שבו אפשר להשתמש כדי לבדוק את סטטוס ההפעלה מחדש. כדי להשתמש במזהה הפעולות ולראות את הסטטוס, אפשר לעיין במאמר צפייה בסטטוס של פעולה ממושכת.

        {
 "name": "operations/5c0c8b3f-5edc-4117-be9f-812af9740aaf"
}

        בזמן שהשרת מופעל מחדש, אי אפשר להשתמש ב-ping או ב-SSH ממופע המכונה הווירטואלית של שרת ה-jump host כדי להגיע לשרת Bare Metal Solution. אחרי כמה דקות, שרת Bare Metal Solution חוזר למצב אונליין.

        כשהשרת חוזר למצב אונליין, אפשר להפעיל פינג או להשתמש ב-SSH ממופע ה-VM של שרת ה-jump host כדי להגיע לשרת Bare Metal Solution.

    מידע נוסף על הפעלה מחדש של שרת Bare Metal Solution זמין במאמר בנושא Bare Metal Solution API.

  2. כדי להפעיל את השרת, מזינים את מזהה הפרויקט, האזור ושם השרת, ואז מריצים את הפקודה curl הבאה.

    curl -X POST \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME:start"

    ברוב המקרים, השרת ממשיך לפעול. אם צריך לכבות את השרת, אפשר להשתמש באפשרויות הבאות:

    • משתמשים בפקודות הכיבוי של מערכת ההפעלה של השרת.
    • אפליקציות מסוימות מכבות את השרת באופן אוטומטי אחרי יצירת תמונה חדשה.

  3. כדי לכבות את השרת, מזינים את מזהה הפרויקט, האזור ושם השרת ומריצים את הפקודה הבאה curl.

    curl -X POST \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME:stop"

הפעולות של הפעלה, עצירה והפעלה מחדש של שרת אורכות זמן, ולכן אפשר לבדוק את הסטטוס שלהן לפי השלבים שמתוארים במאמר איך צופים בסטטוס של פעולה ארוכת טווח.

בדיקת הסטטוס של שרת

שרת עובר בין הרבה מצבים כחלק ממחזור החיים שלו. כשמפעילים שרת, Bare Metal Solution מספק את המשאבים לשרת. לאחר מכן, השרת מתכונן לרצף האתחול. אחרי שהשרת מופעל, הוא עובר למצב פעיל. במהלך הפעולה הרגילה שלו, אפשר לעצור ולהפעיל מחדש שרת פעיל.

שרת יכול להיות באחד מהמצבים הבאים:

  • ‫PROVISIONING: משאבים מוקצים לשרת. השרת עדיין לא פועל.

  • ‫STARTING: משאבים נרכשים. השרת נמצא בתהליך אתחול.

    בדרך כלל פעולת האתחול נמשכת 30 דקות, ולאחר מכן מצב השרת מוגדר לRUNNING.

  • ‫RUNNING: השרת פועל.

    אם מצב השרת הוא RUNNING, אבל אתם לא מצליחים להשתמש בשרת, יכול להיות שהוא עדיין בתהליך אתחול. זה יכול לקרות אם השרת גדול או שיש בו הרבה נפחי אחסון ומספרי LUN. מידע נוסף זמין במאמר הפעלה של השרת נמשכת זמן רב.

  • ‫STOPPING: השרת מפסיק לפעול.

  • ‫SHUTDOWN: השרת מושבת ומכובה.

  • ‫DELETED: השרת נמחק.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.

  2. בעמודה סטטוס, אפשר לראות את הסטטוס של השרת.

gcloud

כדי לבדוק את הסטטוס של שרת, מריצים את הפקודה gcloud bms instances describe

gcloud bms instances describe --project=PROJECT_ID --region=REGION SERVER_NAME

אפשר לראות את סטטוס השרת בשדה state בפלט. לדוגמה,

state: RUNNING

API

כדי לבדוק את הסטטוס של שרת, מזינים את מזהה הפרויקט, האזור ושם השרת בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME"

אפשר לראות את סטטוס השרת בשדה state בפלט. לדוגמה,

"state" : "RUNNING"

ניהול משאבים בסביבת Bare Metal Solution

ממשקי הניהול של Bare Metal Solution, פקודות gcloud ומסוף Google Cloud מאפשרים לכם לראות את הסטטוס של המשאבים בסביבת Bare Metal Solution, כמו שרתים, רשתות ואחסון.

מוודאים שהגדרתם את Bare Metal Solution API

כדי לראות את סטטוס המשאבים, צריך להפעיל את Bare Metal Solutions API ואת ה-CLI של gcloud בפרויקט Bare Metal Solution. בנוסף, צריך להקצות לאחראים תפקיד IAM ב-Bare Metal Solution, כמו Bare Metal Solution Admin או Bare Metal Solution Editor.

רשימת משאבי Bare Metal Solution בארגון ובתיקייה

לפעמים תצטרכו להציג את המשאבים של Bare Metal Solution ברמת הארגון או ברמת התיקייה. כדי להציג רשימה של משאבים ברמת הארגון או ברמת התיקייה, אתם צריכים את הרשאות ה-IAM להצגת המשאבים האלה ברמה המתאימה.

במאמר בקרת גישה למשאבים ארגוניים באמצעות IAM מוסבר איך מעניקים הרשאות IAM למשתמש.

בהמשך מופיעה דוגמה לסקריפט Python שמציג רשימה של נפחי אחסון בארגון או בתיקייה. אפשר לשנות את סקריפט הדוגמה הזה בהתאם לדרישות שלכם ולהשתמש בו. לדוגמה, באמצעות מסנן כמו attached=false, אפשר להציג רשימה של כל נפחי האחסון הלא מצורפים.

כדי להציג רשימה של נפחי אחסון ברמת הארגון באמצעות הסקריפט הזה, אתם צריכים את הרשאות ה-IAM הבאות ברמת הארגון:

  • resourcemanager.folders.get
  • resourcemanager.folders.list
  • resourcemanager.organizations.get
  • resourcemanager.projects.get
  • resourcemanager.projects.list
  • baremetalsolution.volumes.list
  • baremetalsolution.luns.list

#!/usr/bin/env python

# Copyright 2022 Google LLC
#
# Licensed under the Apache License, Version 2.0 (the "License");
# you may not use this file except in compliance with the License.
# You may obtain a copy of the License at
#
#     http://www.apache.org/licenses/LICENSE-2.0
#
# Unless required by applicable law or agreed to in writing, software
# distributed under the License is distributed on an "AS IS" BASIS,
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
# See the License for the specific language governing permissions and
# limitations under the License.


# This file is automatically generated. Please do not modify it directly.
# Find the relevant recipe file in the samples/recipes or samples/ingredients
# directory and apply your changes there.

from typing import Sequence
from typing import Tuple
from absl import app
from absl import flags
from google.api_core.exceptions import PermissionDenied
from google.cloud import resourcemanager_v3
from google.cloud.bare_metal_solution_v2.services.bare_metal_solution import BareMetalSolutionClient
from google.cloud.bare_metal_solution_v2.types import ListVolumesRequest


_ORGANIZATION_ID = flags.DEFINE_string(
    "organization-id",
    None,
    "Your organization id retrieved from its name:"
    " organizations/<organization-id>.",
)
_FOLDER_ID = flags.DEFINE_string(
    "folder-id",
    None,
    "Your folder id retrieved from its name: folders/<folder-id>.",
)
_FILTER = flags.DEFINE_string(
    "filter",
    "",
    "Filter for the resource list request. Syntax should be per"
    " https://google.aip.dev/160",
)


def get_projects(
    parent: str,
    folders_client: resourcemanager_v3.FoldersClient,
    projects_client: resourcemanager_v3.ProjectsClient,
) -> str:
  """Retrieves a list of all project IDs available in given organization or folder parent.

  Args:
      parent: Organization ID or Folder ID of the Cloud org or folder you want
        to recursively list project IDs from.
      folders_client: Resource manager folder API client.
      projects_client: Resource manager project API client.

  Yields:
      The list of project ids as a string.
  """
  projects_request = resourcemanager_v3.ListProjectsRequest(parent=parent)
  for project in projects_client.list_projects(request=projects_request):
    yield project.project_id

  folders_request = resourcemanager_v3.ListFoldersRequest(parent=parent)
  for folder in folders_client.list_folders(request=folders_request):
    get_projects(folder.name, folders_client, projects_client)


def get_volumes_list(parent: str, filter: str) -> Tuple[str, str]:
  """Retrieves a list of all volume names available in given project.

  Args:
      parent: Organization ID or Folder ID of the Cloud org or folder you want
        to recursively list volumes from.
      filter: Filter string for the resource list call. Syntax is per
        https://google.aip.dev/160.

  Returns:
      The list of volumes as a string and the list of PermissionDenied errors in
      individual folder or projects, if any.
  """
  folders_client = resourcemanager_v3.FoldersClient()
  projects_client = resourcemanager_v3.ProjectsClient()
  bms_client = BareMetalSolutionClient()
  output = []
  errors = []

  try:
    for project in get_projects(parent, folders_client, projects_client):
      volumes_list_request = ListVolumesRequest(
          parent="projects/" + project + "/locations/global",
          filter=filter,
      )
      try:
        for volume in bms_client.list_volumes(request=volumes_list_request):
          output.append(f" -  {volume.name}")
      # This could happen because BMS API is not enabled in a certain project.
      except PermissionDenied as e:
        errors.append(
            f"Unable to list bms resources for project {project}: {e}"
        )
  except PermissionDenied as e:
    errors.append(f"Unable to access folder or project: {e}")
  return "\n".join(output), "\n".join(errors)


def main(_: Sequence[str]):
  if _ORGANIZATION_ID.value is not None and _FOLDER_ID.value is not None:
    raise Exception("Only one of organization ID or folder ID must be provided")
  elif _ORGANIZATION_ID.value is None and _FOLDER_ID.value is None:
    raise Exception(
        "Either one of organization ID or folder ID must be provided"
    )
  elif _ORGANIZATION_ID.value is not None:
    parent = f"organizations/{_ORGANIZATION_ID.value}"
  else:
    parent = f"folders/{_FOLDER_ID.value}"
  volumes, errors = get_volumes_list(parent, filter=_FILTER.value)
  print(
      "=================== Flat list of volumes in the folder or organization"
      " ==================="
  )
  print(volumes)

  print(
      "=================== List of folders or projects with errors"
      " ==================="
  )
  print(errors)


if __name__ == "__main__":
  app.run(main)

ניהול שרתים

אפשר לנהל את השרתים בסביבת Bare Metal Solution בדרכים הבאות:

הצגת השרתים

כדי לראות את הפרטים של השרתים שלכם ב-Bare Metal Solution, פועלים לפי השלבים הבאים:

המסוף

  1. עוברים לדף Servers (שרתים).

    לדף Servers

    בדף Servers מוצגת רשימה של כל השרתים עם הפרטים הבאים:

    שדה תיאור דוגמה
    סטטוס מציין את הזמינות של שרת עיגול ירוק עם סימן וי מציין שהשרת הוקצה וזמין.
    שם שם השרת. לוחצים על השם כדי לראות מידע נוסף על השרת.

    הערה: אם לא הזנתם שם כשסיפקתם את השרת, המזהה יופיע בשדה הזה.    		 server-1
    מזהה מזהה שהוקצה לשרת.
    • לוחצים על המזהה כדי לראות מידע בסיסי על השרת.
    • כדי לפתור בעיות במשאב הזה, צריך לשתף את המזהה עם Google Cloud התמיכה.
    		 at-1234567-svr001
    Location אזור Bare Metal Solution asia-southeast1
    Pod

    ‫Pod שמכיל את השרת. פוד הוא יחידת בידוד שמכילה את המשאבים של Bare Metal Solution. אי אפשר לקשר בין משאבים בתאים שונים. באזור יכולים להיות כמה פודים.

    העמודה Pod מושבתת כברירת מחדל. כדי להפעיל אותה:

    1. לוחצים על הצגה/הסרה של עמודות.
    2. מסמנים את תיבת הסימון Pod.
    3. לוחצים על OK.

    אם לא רוצים להפעיל את העמודה Pod, אפשר ללחוץ על שם השרת כדי לראות את ה-Pod שלו.

    		 asia-southeast1-pod1
    Server Type מפרטי השרת o2-standard-32-metal
    כתובת ה-IP של הלקוח כתובת ה-IP של השרת שמתחבר לענן הווירטואלי הפרטי של Google 10.200.0.5
    כתובת IP פרטית כתובת ה-IP של השרת שמתחבר למשאבים אחרים בסביבת Bare Metal Solution 192.168.2.5
    תוויות העמודה הזו מציגה את כל התוויות שהוספתם לשרת הזה

    אתם יכולים להשתמש בתוויות כדי לסנן את הפלט של המסוף. לשם כך, מעתיקים את הטקסט של התווית ומדביקים אותו בתיבה Filter שמעל לשדה Status.    		 environment:test
    פעילות השרת התובנה הזו מודיעה על בעיה בתשתית של Bare Metal Solution שעשויה להשפיע על עומס העבודה. אם השרת פועל כרגיל ואין בעיה, השדה פעילות השרת יהיה ריק.

    עם זאת, אם יש בעיה בשרת, מוצגת ההודעה זוהתה חריגה. במקרה כזה, אנחנו נבדוק את הנושא ונעדכן אתכם. בזמן שאנחנו פותרים את הבעיה, אם העומס על המערכת מופרע, אפשר לפנות אל תמיכת הלקוחות.

  2. כדי לראות פרטים נוספים על שרת, לוחצים על השם של השרת.

    בדף פרטי השרת מוצגים הפרטים הנוספים הבאים:

    שדה תיאור
    Hyperthreading מציין אם ה-hyperthreading מופעל בשרת.
    קובץ אימג' של מערכת ההפעלה מערכת ההפעלה שפועלת בשרת.
    גרסת הקושחה גרסת הקושחה הנוכחית של השרת.
    תבנית רשת תבנית הרשת שבה השרת משתמש.
    מפתחות SSH מפתחות SSH של השרת, אם הגדרתם כאלה.
    מפתח להצפנת סיסמאות מפתח ההצפנה של השרת, אם הגדרתם כזה.
    פרטי התחברות הליך לקבלת סיסמת ההתחברות.
    חשבונות משתמשים שמות המשתמשים והסיסמאות המוצפנות שלהם.
    רשתות פרטים על הרשתות שמצורפות לשרת.
    LUNs פרטים על יחידות LUN שמצורפות לשרת.

gcloud

  1. כדי להציג את רשימת השרתים בסביבת Bare Metal Solution ולראות את הסטטוס שלהם, מזינים את מזהה הפרויקט ומריצים את הפקודה gcloud bms instances list:

    gcloud bms instances list --project=PROJECT_ID

    בדוגמה הבאה של הפלט מוצג מידע על שרת, כמו שם השרת, הסוג, כתובות ה-IP והמצב.

    NAME               PROJECT              REGION           MACHINE_TYPE          IP_ADDRESSES             STATE
SERVER_NAME      PROJECT_ID        REGION         o2-standard-32-metal  192.168.1.1,192.168.2.1  RUNNING

    אפשרויות נוספות לפקודה כוללות:

    • ‫--region: צפייה במכשירים באזור Google Cloud ספציפי.
    • ‫--limit: הגבלת הפלט להצגת מספר מסוים של מכשירים

  2. כדי לקבל מידע על הרשת והאחסון של שרת ספציפי בסביבת Bare Metal Solution, מזינים את שם השרת, מזהה הפרויקט והאזור, ומריצים את הפקודה gcloud bms instances describe:

    gcloud bms instances describe SERVER_NAME --project=PROJECT_ID --region=REGION

    בדוגמה הבאה של פלט מוצג שרת פעיל עם 12 יחידות LUN, רשת לקוח של 192.168.1.1 ורשת פרטית של 192.168.2.1.

    luns:
- bootLun: true
  name: SERVER_NAME-lun000-b1
  sizeGb: '200'
  state: READY
  storageVolume: SERVER_NAME-vol000-b1
- name: STORAGE_DEVICE_NAME-lun001
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun002
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun003
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun004
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun005
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun006
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun007
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun008
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun009
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun010
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun011
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
- name: STORAGE_DEVICE_NAME-lun012
  sizeGb: '85'
  state: READY
  storageVolume: STORAGE_DEVICE_NAME-vol001
machineType: o2-standard-32-metal
name: projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME
networks:
- ipAddress: 192.168.1.1
  macAddress:
  - 34:80:0D:52:AF:28
  - 34:80:0D:15:3E:0D
  network: STORAGE_DEVICE_NAME-vlan001
- ipAddress: 192.168.2.1
  macAddress:
  - 34:80:0D:52:AF:38
  - 34:80:0D:15:3E:1D
  network: STORAGE_DEVICE_NAME-vlan002
state: RUNNING

API

  1. פותחים חלון טרמינל של Cloud Shell במסוף Google Cloud .

  2. כדי להציג רשימה של השרתים בסביבת Bare Metal Solution ולראות את הסטטוס שלהם, מזינים את מזהה הפרויקט והאזור בפקודה הבאה curl, מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ולוחצים על המקש Enter או Return:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances"

  3. כדי לקבל מידע על הרשת והאחסון של שרת בסביבת Bare Metal Solution, מריצים את הפקודה הבאה:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME"

ארגון שרתים באמצעות תוויות

כדי לעשות סדר בשרתים, אפשר להשתמש בתוויות. תוויות הן צמדי מפתח/ערך שאפשר לצרף לכל שרת, ואז לסנן את השרתים לפי התוויות שלהם. לדוגמה, אפשר להשתמש בתוויות כדי לקבץ שרתים לפי מטרה, סביבה, מיקום, מחלקה וכו'. השימוש בתוויות הוא אופציונלי.

הוספה או עדכון של תוויות לשרתים

אפשר להוסיף או לעדכן תוויות לשרתים הקיימים.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.

  2. בשרת שרוצים לתייג, לוחצים על .

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. לוחצים על הוספת תווית ומוסיפים את צמד המפתח/ערך.
    2. כדי לעדכן תוויות, בוחרים את התוויות הקיימות ומשנים את הערכים שלהן.
    3. לוחצים על שליחה.

  5. אחרי שחוזרים לדף Servers (שרתים), מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להוסיף או לעדכן תוויות של שרת, משתמשים בפקודה gcloud bms instances update עם האפשרות --update-labels.

הפקודה לדוגמה הבאה מוסיפה את התוויות environment = dev ו-location = branch:

gcloud bms instances update SERVER_NAME --project=PROJECT_ID --region=REGION --update-labels environment=dev,location=branch

אם תספקו ערך חדש לתווית שכבר קיימת, המערכת תעדכן את המפתח הקיים עם ערך התווית החדש. אם תספקו תווית חדשה, המערכת תוסיף אותה לרשימת התוויות.

API

כדי להוסיף או לעדכן תוויות לשרת, מזינים את מזהה הפרויקט, האזור, שם השרת ורשימת התוויות בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

בדוגמה הבאה מוצגת פקודה להקצאת התווית environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

הסרת תוויות משרתים

אפשר להסיר תוויות מהשרתים.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.

  2. בשרת עם תוויות שרוצים להסיר, לוחצים על .

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. כדי למחוק תווית, לוחצים על .
    2. לוחצים על שליחה.

  5. אחרי שחוזרים לדף Servers (שרתים), מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להסיר תוויות משרת, משתמשים בפקודה gcloud bms instances update עם האפשרויות הבאות:

  • ‫--remove-labels: מסיר את התווית שצוינה.
  • ‫--clear-labels: מסיר את כל התוויות.

הפקודה הבאה מסירה את התווית department משרת:

gcloud bms instances update SERVER_NAME --project=PROJECT_ID --region=REGION --remove-labels=department

הפקודה לדוגמה הבאה מסירה את כל התוויות משרת:

gcloud bms instances update SERVER_NAME --project=PROJECT_ID --region=REGION --clear-labels

API

כדי להסיר תוויות משרת, מזינים את מזהה הפרויקט, האזור ושם השרת בפקודה curl הבאה. כדי להסיר את כל התוויות, צריך לספק רשימה ריקה של תוויות. כדי להסיר רק חלק מהתוויות, צריך לספק רשימה של התוויות שרוצים לשמור (ולהשמיט את התוויות שרוצים להסיר). מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

הפקודה לדוגמה הבאה מסירה את כל התוויות מלבד environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

סינון שרתים באמצעות תוויות

אתם יכולים לחפש בשרתים ולסנן את התוצאות באמצעות תוויות.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.

  2. לוחצים על Filter בסרגל שמעל רשימת השרתים.

  3. ברשימה Properties (נכסים), בוחרים באפשרות Labels (תוויות).

  4. מזינים את המפתח, הערך או צמד המפתח/ערך של התווית.

    לדוגמה, כדי לראות רק שרתים עם התווית env:dev, אפשר להזין כל אחת מהאפשרויות הבאות:

    • מזינים את המפתח: env
    • מזינים את הערך: dev
    • מזינים את צמד המפתח/ערך: env:dev

  5. כדי להחיל את המסנן של התווית, לוחצים במקום כלשהו מחוץ לסרגל הסינון.

gcloud

כדי לסנן שרתים באמצעות תוויות, משתמשים בפקודה gcloud bms instances list עם האפשרות --filter.

הערך של האפשרות --filter צריך להיות בפורמט labels.KEY=VALUE. לדוגמה, אם רוצים לסנן לפי תווית עם env כמפתח ו-dev כערך, מריצים את הפקודה הבאה:

gcloud bms instances list --project=PROJECT_ID --region=REGION --filter labels.environment=dev

למידע נוסף על תחביר המסננים ב-CLI של gcloud, אפשר לעיין במאמרי העזרה בנושא gcloud topic filters.

API

כדי לסנן שרתים באמצעות תוויות, מזינים את מזהה הפרויקט והאזור, יחד עם filter=labels ותווית של צמד מפתח/ערך. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

פקודת הדוגמה הבאה מגבילה את הפלט כדי למצוא שרתים עם צמד התווית של מפתח-ערך environment = test.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances"?filter=labels.environment=test

שינוי שם של שרת

כדי לשנות את השם של שרת:

המסוף

  1. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > Servers.

  2. לוחצים על שם השרת.

  3. בדף פרטי השרת, בשדה שם, לוחצים על עריכת השם.

  4. בדף עריכת שם, מזינים שם חדש.

  5. לוחצים על Save.

  6. כדי לראות את השינויים, צריך לרענן את הדף.

gcloud

כדי לשנות את השם של שרת, משתמשים בפקודה gcloud bms instances rename.

gcloud bms instances rename SERVER_NAME --new-name=NEW_NAME --project=PROJECT_ID --region=REGION

מחליפים את מה שכתוב בשדות הבאים:

  • ‫SERVER_NAME: השם הנוכחי של השרת.
  • ‫NEW_NAME: השם החדש של השרת.
  • ‫PROJECT_ID: מזהה הפרויקט.
  • ‫REGION: מיקום השרת.

אחזור הסיסמה הראשונית של שרת

כשמקבלים לראשונה את השרת של Bare Metal Solution או משנים את מערכת ההפעלה, השרת מתחיל במצב ברירת מחדל ויש לו סיסמה ראשונית. בפעם הראשונה שאתם מקבלים גישה לשרת, אתם צריכים להשתמש בסיסמה הזו. אחרי שמזינים את הסיסמה הראשונית, השרת מבקש לשנות את הסיסמה.

כדי למצוא את הסיסמה הראשונית:

gcloud

  1. נותנים לעצמכם הרשאה להתחזות לחשבון השירות Google Cloud . מריצים את הפקודה gcloud iam service-accounts add-iam-policy-binding.

    gcloud iam service-accounts add-iam-policy-binding \
SERVICE_ACCOUNT_NAME@PROJECT_ID.iam.gserviceaccount.com \
--member=user:USER_EMAIL \
--project=PROJECT_ID \
--role=roles/iam.serviceAccountTokenCreator

    אם כבר אישרתם את הגישה, אתם יכולים לדלג על השלב הזה.

  2. בפרויקט שמכיל את השרת של Bare Metal Solution, מריצים את הפקודה gcloud bms instances describe.

    gcloud bms instances describe SERVER_NAME --project=PROJECT_ID --region=REGION

    בפלט, מחפשים את השדה loginInfo.

  3. מהשדה loginInfo, מעתיקים את הפקודה gcloud beta secrets versions access ומדביקים אותה בשורת הפקודה.

  4. מוסיפים את הפרמטר --impersonate-service-account לפקודה gcloud beta secrets versions access כמו שמופיע בהמשך ומפעילים פתרונות חכמים.

    gcloud beta secrets versions access \
--project=PROJECT_ID \
--secret machine-reg-SERVER_NAME-customeradmin latest \
--impersonate-service-account=SERVICE_ACCOUNT_NAME@PROJECT_ID.iam.gserviceaccount.com

    הפקודה מחזירה את פרטי הכניסה של השרת.

  5. מאחזרים את שם המשתמש (בדרך כלל customeradmin) ואת הסיסמה.

  6. משתמשים בפרטי הכניסה האלה כדי להיכנס לשרת.

  7. משנים את הסיסמה.

API

  1. לפני שמקבלים סיסמה, צריך לוודא שהפעלתם את חשבון השירות שקיבלתם מ- Google Cloud.
  2. בפרויקט שמכיל את המשאבים של Bare Metal Solution, ניגשים אל Cloud Shell.

  3. מזינים את מזהה הפרויקט, האזור ושם השרת בפקודה הבאה curl מעתיקים את הפקודה ומדביקים אותה בשורת הפקודה, ומקישים על המקש Enter או Return.:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME"

  4. בפלט, מחפשים את השדה loginInfo ופועלים לפי ההוראות.

  5. אם השדה loginInfo מכיל פקודה gcloud beta secrets versions access, מעתיקים את הפקודה ומדביקים אותה בשורת הפקודה, ואז מקישים על Enter או על Return.

  6. מאחזרים את שם המשתמש (בדרך כלל customeradmin) ואת הסיסמה.

  7. משתמשים בפרטי הכניסה האלה כדי להיכנס לשרת.

  8. משנים את הסיסמה.

צפייה בפרטי מערכת ההפעלה

כדי לראות את הפרטים של מערכת ההפעלה (OS) של השרת, מריצים את הפקודה gcloud bms os-images describe כדי לראות את פרטי מערכת ההפעלה.

gcloud bms os-images describe OS_IMAGE --project=PROJECT_ID

מחליפים את מה שכתוב בשדות הבאים:

  • ‫OS_IMAGE: קוד תמונת מערכת ההפעלה. כדי לקבל את קוד תמונת מערכת ההפעלה של מערכת ההפעלה שלכם, אפשר לעיין במאמר בנושא מערכות הפעלה.
  • ‫PROJECT_ID: מזהה הפרויקט.

דוגמה:

gcloud bms os-images describe OEL8x --project=test-project

דוגמה לפלט:

applicableInstanceTypes:
- o2-highmem-224-metal
- o2-standard-112-metal
- o2-standard-16-metal
- o2-standard-32-metal
- o2-standard-48-metal
code: OEL8x
description: Oracle Linux 8.8 [5.4.17-2136.324.5.3.el8uek.x86_64]
name: projects/bmaas-testing/locations/global/osImages/OEL8x
supportedNetworkTemplates:
- s200-bondaa-bondaa
- s400-bondaa-bondaa

שינוי מערכת ההפעלה של שרת

אפשר ליצור מחדש תמונה של שרת Bare Metal Solution עם תמונה של מערכת הפעלה אחרת. השלמת השינוי של תמונת מערכת ההפעלה אורכת זמן רב ודורשת הפעלה מחדש של השרת. כדי לבחור אחת מתמונות מערכת ההפעלה הזמינות, עוברים אל מערכות הפעלה.

המסוף

אפשר ליצור מחדש תמונה של השרת שלכם ב-Bare Metal Solution דרך מסוףGoogle Cloud .

  1. עוברים אל Compute Engine > Bare Metal Solution > Servers.
  2. לוחצים על סמל התפריט ליד השרת שרוצים ליצור לו תמונה חדשה.
  3. לוחצים על עריכה.

  4. בדף Edit server:

    • מסמנים את התיבה Reimage server (יצירת תמונה חדשה של השרת).
    • ברשימה OS image (תמונת מערכת ההפעלה), בוחרים את תמונת מערכת ההפעלה שרוצים להתקין.

    • (אופציונלי) מגדירים מפתח הצפנה לסיסמה של השרת.

      • ברשימה מפתח להצפנת סיסמאות, בוחרים מפתח.
      • ברשימה Version, בוחרים גרסה של מפתח ההצפנה.

      מידע נוסף על השימוש במפתחות הצפנה עם Bare Metal Solution זמין במאמר הגדרת מפתחות הצפנה לשרת.

    • (אופציונלי) מגדירים או משנים את מפתחות ה-SSH של השרת.

      • ברשימה מפתחות SSH, בוחרים את המפתחות. ברשימה מוצגים רק מפתחות ה-SSH שקיימים באותו פרויקט של השרת.

      כדי לשנות את מפתחות ה-SSH הקיימים של השרת, מבטלים את הבחירה במפתחות שרוצים לשנות ובוחרים את המפתחות החדשים.

      מידע נוסף על שימוש במפתחות SSH עם Bare Metal Solution זמין במאמר הגדרת מפתחות SSH לשרת.

    • לוחצים על Save.

gcloud

מריצים את הפקודה gcloud bms instances update כדי לשנות את תמונת מערכת ההפעלה בשרת. למידע על קוד התמונה של מערכת ההפעלה, אפשר לעיין במאמר בנושא מערכות הפעלה.

gcloud bms instances update SERVER_NAME --region REGION --os-image=OS_IMAGE

כדי להגדיר מפתחות SSH, מפתחות הצפנה או את שניהם, משתמשים בפקודה gcloud alpha bms instances update. אפשר לציין מפתחות כשמות או כמשאבים מלאים.

gcloud alpha bms instances update SERVER_NAME --region REGION --os-image=OS_IMAGE --kms-crypto-key-version=KMS_CRYPTO_KEY_VERSION --ssh-keys=KEY_1,KEY_2

דוגמה:

gcloud alpha bms instances update server1 --region europe-west3 --os-image=OS_IMAGE --kms-crypto-key-version=projects/bmaas-testing/locations/global/keyRings/e2e-test/cryptoKeys/e2e-test-key/cryptoKeyVersions/1 --ssh-keys=e2e-test-key-1,e2e-test-key-2

API

כדי לעדכן תמונת מערכת הפעלה בשרת Bare Metal Solution, מזינים את מזהה הפרויקט, האזור, שם השרת ותמונת מערכת ההפעלה, ואז מריצים את הפקודה הבאה curl. למידע על קוד התמונה של מערכת ההפעלה, אפשר לעיין במאמר בנושא מערכות הפעלה.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME?updateMask=os_image"
 -d "{
  'osImage' : 'OS_IMAGE'
}"

השינוי הזה לוקח זמן, ולכן אפשר לבדוק את הסטטוס שלו לפי השלבים שמפורטים במאמר בנושא צפייה בסטטוס של פעולה ממושכת.

הפעלת Hyper-Threading בשרת

אתם יכולים להפעיל או להשבית את ה-Hyperthreading בשרתי Bare Metal Solution. הפעולה הזו נמשכת זמן רב ונדרש הפעלה מחדש של השרת.

המסוף

אתם יכולים להפעיל או להשבית את ה-hyperthreading בשרת Bare Metal Solution במסוף Google Cloud .

  1. עוברים אל Compute Engine > Bare Metal Solution > Servers.
  2. בשרת שבו רוצים להפעיל או להשבית את ה-Hyperthreading, לוחצים על התפריט .
  3. לוחצים על עריכה.
  4. בדף עריכת השרת:
    • כדי להפעיל את ה-Hyperthreading, מסמנים את תיבת הסימון Enable hyperthreading.
    • כדי להשבית את ה-hyperthreading, מבטלים את הסימון בתיבה Enable hyperthreading.
    • לוחצים על Save.

gcloud

מריצים את הפקודה gcloud bms instances update כדי להפעיל או להשבית את ה-hyperthreading.

  • כדי להפעיל את האפשרות, מוסיפים את האפשרות –enable-hyperthreading.
  • כדי להשבית את ה-Hyper-threading, כוללים את האפשרות ‎–no-enable-hyperthreading.
gcloud bms instances update SERVER_NAME --region REGION --enable-hyperthreading

API

כדי לשנות את היכולות הנוכחיות של השרת שלכם בנוגע ל-hyperthreading, מזינים את מזהה הפרויקט, האזור ושם השרת בפקודה הבאה curl. מוסיפים true לערך ה-hyperthreading אם רוצים להפעיל אותו, או false כדי להשבית אותו.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME?updateMask=hyperthreading_enabled"
 -d "{
  'hyperthreadingEnabled' : 'HYPERTHREADING_VALUE'
}"

השינוי הזה לוקח זמן, ולכן אפשר לבדוק את הסטטוס שלו לפי השלבים שמפורטים במאמר בנושא צפייה בסטטוס של פעולה ממושכת.

ניהול של VRF

בסביבת Bare Metal Solution, ‏ VRF (ניתוב וירטואלי והעברה) הוא ממשק חיבור בין רשת לקוח לבין קבצים מצורפים של VLAN (שנקראים גם interconnectAttachments).

באמצעות VRF, אפשר למפות את רשת הלקוח ל-VLAN attachments בדרכים הבאות:

  • מיפוי של רשת לקוח יחידה לזוג צירופים ל-VLAN יחיד באמצעות VRF יחיד. זה המיפוי שמוגדר כברירת מחדל. כשיוצרים רשת לקוח באמצעות טופס הקליטה במסוףGoogle Cloud , נוצר באופן מרומז VRF. ה-VRF הזה משמש ליצירת חיבור מרשת הלקוח ומה-VLAN המצורף שלה אל Google Cloud.

    מיפוי ברירת מחדל עם VRF.

  • מיפוי של רשת לקוח יחידה לכמה קבצים מצורפים של VLAN דרך VRF יחיד. כך תוכלו להגדיל את רוחב הפס בין סביבת Bare Metal Solution לבין Google Cloud.

    מיפוי של כמה קבצים מצורפים של VLAN עם VRF יחיד.

  • מיפוי של כמה רשתות לקוחות באמצעות VRF יחיד כדי לשתף כמה קבצים מצורפים של VLAN. כך תוכלו להגדיל את רוחב הפס בין סביבת Bare Metal Solution לבין Google Cloud.

    במיפוי הזה, רשתות הלקוחות לא מבודדות זו מזו. הם מנותבים אחד לשני דרך VRF משותף. לכן, המארחים ברשתות האלה יכולים לתקשר ביניהם ללא סינון תנועה.

    מיפוי של כמה קבצים מצורפים של VLAN וכמה רשתות באמצעות VRF יחיד.

  • ממפים כמה רשתות לקוחות לחיבורי ה-VLAN הייעודיים שלהן באמצעות VRF ייעודיים. כך אפשר להשיג רוחב פס מסוים לכל רשת לקוח.

    במיפוי הזה, רשתות הלקוחות מבודדות זו מזו. אי אפשר להשתמש ברשת ה-VPC (כלומר, ב Google Cloud רשת) כרשת מעבר בין רשתות הלקוח האלה.

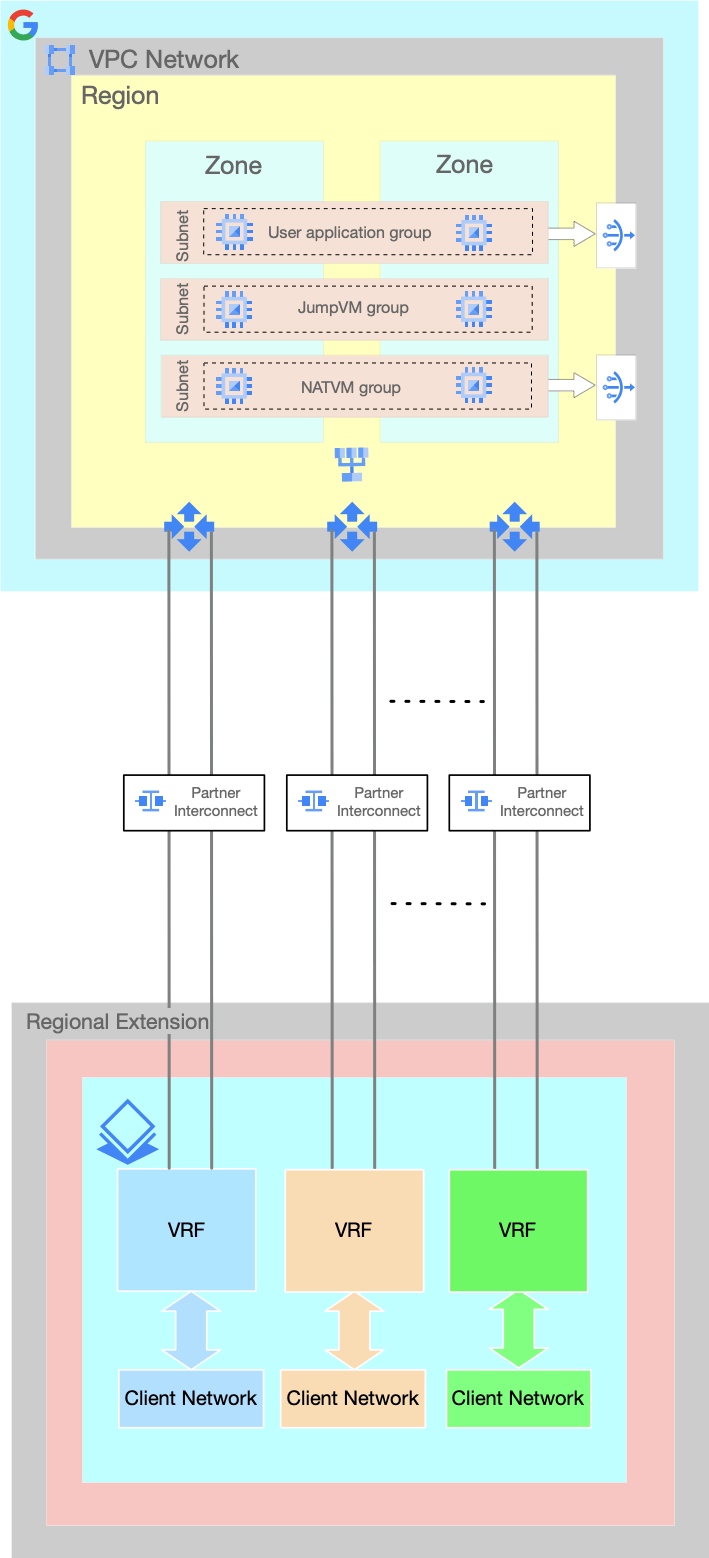

    מיפוי של כמה קבצים מצורפים של VLAN וכמה רשתות עם כמה VRF.

אפשר לנהל את ה-VRF ואת קובצי ה-VLAN המצורפים בסביבת Bare Metal Solution בדרכים הבאות:

הצגת VRF

כדי לראות את הפרטים של VRF, פועלים לפי השלבים הבאים:

  1. עוברים לדף VRFs.

    כניסה לדף VRFs

    בדף VRFs מופיעה רשימה של כל ה-VRF עם הפרטים הבאים:

    שדה תיאור
    סטטוס מציין את הזמינות של VRF.
    שם שם ה-VRF. כדי לראות מידע נוסף על ה-VRF, לוחצים על השם.

    הערה: אם לא הזנתם שם כשסיפקתם את ה-VRF, המזהה יופיע בשדה הזה.
    מזהה המזהה שהוקצה ל-VRF.
    • לוחצים על המזהה כדי לראות מידע נוסף על ה-VRF.
    • כדי לפתור בעיות במשאב הזה, צריך לשתף את המזהה עם התמיכה של Google Cloud .
    אזור האזור שבו נמצא ה-VRF.
    Pod

    תא (Pod) שמכיל את ה-VRF. תא הוא יחידת בידוד שמכילה את המשאבים של Bare Metal Solution. אי אפשר לחבר משאבים בתאים שונים. באזור יכולים להיות כמה תאים.

    העמודה Pod מושבתת כברירת מחדל. כדי להפעיל את האפשרות הזו:

    1. לוחצים על הצגה/הסרה של עמודות.
    2. מסמנים את תיבת הסימון Pod.
    3. לוחצים על OK.

    אם לא רוצים להפעיל את העמודה Pod, אפשר ללחוץ על השם או המזהה של ה-VRF כדי לראות את ה-Pod שלו.

  2. כדי לראות פרטים נוספים על VRF, לוחצים על שם או על מזהה של ה-VRF.

    בדף פרטי VRF מוצגים הפרטים הנוספים הבאים:

    שדה תיאור
    זוגות של צירופים ל-VLAN פרטים של צמדי צירוף ל-VLAN שמשויכים ל-VRF, כמו כתובת IP של עמית, כתובת IP של נתב ורוחב פס.
    רשתות של חברי מועדון רשימת הרשתות שמשויכות ל-VRF. אפשר ללחוץ על רשת כדי לראות את הפרטים שלה.

יצירת VRF

כשמפעילים רשת חדשה באמצעות טופס ההרשמה במסוף, נוצר VRF באופן מרומז. עם זאת, אפשר גם ליצור עוד VRF בהמשך.Google Cloud

כדי ליצור VRF חדש, פועלים לפי השלבים הבאים:

  1. עוברים לדף VRFs.

    כניסה לדף VRFs

  2. לוחצים על יצירה.

  3. מזינים שם ל-VRF.

  4. ברשימה Region, בוחרים אזור ל-VRF.

  5. ברשימה Pod, בוחרים את ה-Pod ל-VRF.

    הרשימה הנפתחת Pod מציגה גם את מספר המשאבים הקיימים של Bare Metal Solution בכל פוד במיקום שנבחר.

    אם אתם לא בטוחים באיזה פוד לבחור, אתם יכולים לפנות אל Google Cloud מחלקת המכירות.

  6. הוספת צמדים של צירופים ל-VLAN.

    כשיוצרים VRF, אפשר להוסיף רק זוג אחד של צירופים ל-VLAN. אחרי שיוצרים את ה-VRF, אפשר להוסיף עוד זוגות של צירופים ל-VLAN לפי השלבים שמפורטים במאמר הוספה של זוג צירופים ל-VLAN.

  7. לוחצים על יצירה.

מחיקת VRF

לפני שמוחקים VRF, צריך למחוק את כל זוגות חיבורי ה-VLAN והרשתות המצורפות. אפשר לעיין במאמרים בנושא מחיקת זוג חיבורי VLAN ומחיקת רשת.

כדי למחוק VRF, פועלים לפי השלבים הבאים:

  1. עוברים לדף VRFs.

    כניסה לדף VRFs

  2. בוחרים את ה-VRF שרוצים למחוק.

  3. לוחצים על Delete.

  4. לוחצים על אישור.

ניהול צירופים ל-VLAN

אפשר לנהל את זוגות חיבורי ה-VLAN בדרכים הבאות:

הוספת צמד של צירופים ל-VLAN

ל-VRF יכולים להיות כמה צמדים של צירופים ל-VLAN. עם זאת, אפשר לשייך צירוף ל-VLAN רק ל-VRF אחד.

ברשת Bare Metal Solution, מומלץ ליצור צמדים של חיבורי VLAN כדי להבטיח זמינות גבוהה.

  1. עוברים לדף VRFs.

    כניסה לדף VRFs

  2. לוחצים על שם ה-VRF.

  3. בדף VRF details (פרטי VRF), בקטע VLAN Attachment pairs (צמדי חיבורי VLAN), לוחצים על Create (יצירה).

  4. בדף New VLAN attachment pair:

  5. ברשימה Bandwidth, בוחרים את רוחב הפס שרוצים להקצות לצמד חיבורי ה-VLAN.

  6. כדי להוסיף צמד של צירופים ל-VLAN מהפרויקט הנוכחי:

    1. מסמנים את התיבה Select VLAN attachments from your current project (בחירת קבצים מצורפים של VLAN מהפרויקט הנוכחי).
    2. בשדה First VLAN attachment ID (המזהה של הצירוף הראשון ל-VLAN), מזינים את המזהה של הצירוף הראשון ל-VLAN, ובשדה Second VLAN attachment ID (המזהה של הצירוף השני ל-VLAN), מזינים את המזהה של הצירוף השני ל-VLAN.

  7. כדי להוסיף צמד של צירופים ל-VLAN מפרויקט אחר:

    1. חשוב להפעיל את Bare Metal Solutions API ואת ה-CLI של gcloud בפרויקט הרישות שמכיל את צירופי ה-VLAN.
    2. מבטלים את הסימון של התיבה Select VLAN attachments in your current project (בחירת קבצים מצורפים של VLAN בפרויקט הנוכחי).

    3. בשדה First VLAN attachment ID (מזהה הצירוף הראשון ל-VLAN), מזינים את המזהה של הצירוף הראשון ל-VLAN, ובשדה Second VLAN attachment ID (מזהה הצירוף השני ל-VLAN), מזינים את המזהה של הצירוף השני ל-VLAN. מזינים את הצירופים ל-VLAN בפורמט הבא:

       projects/PROJECT_ID/regions/INTERCONNECT_REGION/interconnectAttachments/VLAN_ATTACHMENT_NAME

  8. לוחצים על יצירה.

יצירת צמד של צירופים ל-VLAN נמשכת זמן רב, ולכן אפשר לבדוק את הסטטוס לפי השלבים שמפורטים במאמר בנושא הצגת הסטטוס של פעולה ממושכת.

עדכון של זוג צירופים ל-VLAN

אפשר לעדכן רק את רוחב הפס של זוג צירופים ל-VLAN.

  1. עוברים לדף VRFs.

    כניסה לדף VRFs

  2. לוחצים על שם ה-VRF.

  3. בדף VRF details, בקטע VLAN Attachment pairs, בוחרים את זוג חיבורי ה-VLAN שרוצים לעדכן.

  4. לוחצים על Edit.

  5. בדף Edit VLAN attachment pair, מבצעים את הפעולות הבאות:

    1. ברשימה Bandwidth, בוחרים את רוחב הפס שרוצים להקצות לצמד חיבורי ה-VLAN.
    2. לוחצים על Save.

עדכון של צמד צירופים ל-VLAN נמשך זמן רב, ולכן אפשר לבדוק את הסטטוס לפי השלבים שמפורטים במאמר איך בודקים את הסטטוס של פעולה ממושכת.

מחיקה של צמד צירופים ל-VLAN

מחיקה של צמד צירופים ל-VLAN באמצעות השלבים שמתוארים בהליך הזה רק מבטלת את הקישור של צמד צירופים ל-VLAN ל-VRF, ולא מוחקת אותו בפועל.

  1. עוברים לדף VRFs.

    כניסה לדף VRFs

  2. לוחצים על שם ה-VRF.

  3. בדף VRF details, בקטע VLAN Attachment pairs, בוחרים את זוג חיבורי ה-VLAN שרוצים למחוק.

  4. לוחצים על Delete.

מחיקה של צמד צירופים ל-VLAN נמשכת זמן רב, לכן אפשר לבדוק את הסטטוס לפי השלבים שמפורטים במאמר איך בודקים את הסטטוס של פעולה ממושכת.

ניהול רשתות

אפשר לנהל את הרשתות בסביבת Bare Metal Solution בדרכים הבאות:

צפייה ברשתות

מעקב אחרי משאבי הרשת בסביבת Bare Metal Solution מאפשר לכם לדעת איך השרתים שלכם מתחברים למשאבים אחרים.

כדי לראות את פרטי הערוצים:

המסוף

  1. עוברים לדף רשתות.

    מעבר ל"רשתות"

    בדף רשתות מופיעה רשימה של כל הרשתות שלכם עם הפרטים הבאים:

    שדה תיאור דוגמה
    סטטוס מציין את הזמינות של רשת עיגול ירוק עם סימן וי מציין שהרשת הוקצתה וזמינה.
    מזהה מזהה שהוקצה לרשת.
    • לוחצים על המזהה כדי לראות מידע בסיסי על הרשת.
    • כשפונים לתמיכה כדי לפתור בעיות שקשורות למשאב הזה, צריך לשתף את המזהה. Google Cloud
    		at-1234567-vlan001
    שם שם הרשת. כדי לראות מידע נוסף על הרשת, לוחצים על השם שלה.

    הערה: אם לא הזנתם שם כשסיפקתם את הרשת, המזהה יופיע בשדה הזה.    		 network-1
    Location האזור שבו הרשת נמצאת asia-southeast1
    Pod

    ‫Pod שמכיל את הרשת שלכם. ‏Pod הוא יחידת בידוד שמכילה את המשאבים של Bare Metal Solution. אי אפשר לחבר משאבים ב-Pods שונים. באזור יכולים להיות כמה Pods.

    העמודה Pod מושבתת כברירת מחדל. כדי להפעיל את האפשרות הזו:

    1. לוחצים על הצגה/הסרה של עמודות.
    2. מסמנים את תיבת הסימון Pod.
    3. לוחצים על OK.

    אם לא רוצים להפעיל את העמודה Pod, אפשר ללחוץ על שם הרשת כדי לראות את ה-Pod שלה.

    		 asia-southeast1-pod1
    סוג לקוח או רשת פרטית Client
    CIDR טווח כתובות ה-IP של הרשת 192.168.1.0/24
    מזהה VLAN מזהה ה-VLAN שהוקצה על ידי Google Cloud 100
    תוויות העמודה הזו מציגה את התוויות שהוספתם למשאב הרשת הזה

    כדי לסנן את הפלט של המסוף לפי תוויות, אפשר להעתיק את הטקסט של התווית ולהדביק אותו בתיבה Filter שמעל לשדה Status.    		 environment:test

  2. כדי לראות פרטים נוספים על רשת, לוחצים על השם או על המזהה של הרשת.

    בדף פרטי הרשת מוצגים הפרטים הנוספים הבאים:

    שדה תיאור
    Gateway IP כתובת ה-IP של השער ברשת.
    טווח כתובות IP של השירות טווח כתובות ה-IP ששמור לשירותים כמו NFS ברשת.
    MTU ה-MTU של הרשת.
    VRF ה-VRF שמשויך לרשת.
    כתובות בשימוש כתובות ה-IP של השרתים שמחוברים לרשת.

gcloud

  1. כדי לראות את כל הרשתות בסביבת Bare Metal Solution ואת הסטטוס שלהן, מזינים את מזהה הפרויקט ומריצים את הפקודה gcloud bms networks list.

    gcloud bms networks list --project=PROJECT_ID
    בדוגמה הבאה של הפלט מוצגים שם הרשת, האזור, טווח כתובות ה-IP, סוג הרשת ומזהה ה-VLAN של כל רשת.
    NAME                REGION           RANGE           TYPE     VLAN_ID
at-1111111-vlan001  REGION         192.168.1.0/24  CLIENT   122
at-1111111-vlan002  REGION         192.168.2.0/24  PRIVATE  123

  2. כדי לראות את הפרטים של רשת אחת, מזינים את מזהה הפרויקט, האזור ושם הרשת, ומריצים את הפקודה gcloud bms networks describe:

    gcloud bms networks describe NETWORK_NAME --project=PROJECT_ID --region=REGION
    בדוגמה הבאה של הפלט מוצגים טווח כתובות ה-IP, שם הרשת, המצב, סוג הרשת, מזהה ה-VLAN ופרטים של ניתוב והעברה וירטואליים (VRF).
    cidr: 192.168.1.0/24
name: projects/PROJECT_ID/locations/REGION/networks/NETWORK_NAME
state: PROVISIONED
type: CLIENT
vlanId: '122'
vrf:
  autonomousSystemNumber: '65500'
  juniperAlias: g00000-at-1111111-ic001
  name: at-1111111-ic001
  routeTarget: '282'
  state: PROVISIONED

API

  1. פותחים חלון טרמינל של Cloud Shell במסוף Google Cloud .

  2. כדי לראות את כל הרשתות בסביבת Bare Metal Solution ואת הסטטוס שלהן, מזינים את מזהה הפרויקט והאזור בפקודה הבאה curl. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/networks"

  3. כדי לראות את הפרטים של רשת אחת, מזינים את מזהה הפרויקט, האזור ושם הרשת ומריצים את הפקודה הבאה:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/networks/NETWORK_NAME"

ארגון רשתות באמצעות תוויות

כדי לעזור לכם לארגן את הרשתות, אתם יכולים להשתמש בתוויות. תוויות הן צמדי מפתח/ערך שאפשר לצרף לכל רשת, ואז לסנן את הרשתות לפי התוויות שלהן. לדוגמה, אתם יכולים להשתמש בתוויות כדי לקבץ רשתות לפי מטרה, סביבה, מיקום, מחלקה וכו'. השימוש בתוויות הוא אופציונלי.

הוספה או עדכון של תוויות לרשתות

אפשר להוסיף או לעדכן תוויות לרשתות הקיימות.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Networks.

  2. לוחצים על ליד הרשת שרוצים לתייג.

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. לוחצים על הוספת תווית ומוסיפים את צמד המפתח/ערך.
    2. כדי לעדכן תוויות, בוחרים את התוויות הקיימות ומשנים את הערכים שלהן.
    3. לוחצים על שליחה.

  5. אחרי שחוזרים לדף Networks (רשתות), מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להוסיף או לעדכן תוויות לרשת, משתמשים בפקודה gcloud bms networks update עם האפשרות --update-labels.

הפקודה לדוגמה הבאה מוסיפה את התוויות environment = dev ו-location = branch:

gcloud bms networks update NETWORK_NAME --project=PROJECT_ID --region=REGION --update-labels environment=dev,location=branch

אם תספקו ערך חדש לתווית שכבר קיימת, המערכת תעדכן את התווית הקיימת עם הערך החדש. אם תספקו תווית חדשה, המערכת תוסיף אותה לרשימת התוויות.

API

כדי להוסיף או לעדכן תוויות לרשת, מזינים את מזהה הפרויקט, האזור, שם הרשת ורשימת התוויות בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

בדוגמה הבאה מוצגת פקודה להקצאת התווית environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/networks/NETWORK_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

הסרת תוויות מערוצים או מחבילות

אפשר להסיר תוויות מרשתות.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Networks.

  2. בערוץ או בחבילה עם תוויות שרוצים להסיר, לוחצים על .

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. כדי למחוק תווית, לוחצים על .
    2. לוחצים על שליחה.

  5. אחרי שחוזרים לדף Networks (רשתות), מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להסיר תוויות מרשת, משתמשים בפקודה gcloud bms networks update עם האפשרויות הבאות:

  • ‫--remove-labels: מסיר את התווית שצוינה.
  • ‫--clear-labels: מסיר את כל התוויות.

הפקודה הבאה מסירה את התווית department מרשת:

gcloud bms networks update NETWORK_NAME --project=PROJECT_ID --region=REGION --remove-labels=department

הפקודה הבאה מסירה את כל התוויות מרשת:

gcloud bms networks update NETWORK_NAME --project=PROJECT_ID --region=REGION --clear-labels

API

כדי להסיר תוויות מרשת, מזינים את מזהה הפרויקט, האזור ושם הרשת בפקודה curl הבאה. כדי להסיר את כל התוויות, צריך לספק רשימה ריקה של תוויות. כדי להסיר רק חלק מהתוויות, צריך לספק רשימה של התוויות שרוצים לשמור (ולהשמיט את התוויות שרוצים להסיר). מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

הפקודה לדוגמה הבאה מסירה את כל התוויות מלבד environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/networks/NETWORK_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

סינון רשתות באמצעות תוויות

אתם יכולים לחפש ברשתות שלכם ולסנן את התוצאות באמצעות תוויות.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Networks.

  2. לוחצים על סרגל הסינון שמעל רשימת הערוצים.

  3. ברשימה Properties (נכסים), בוחרים באפשרות Labels (תוויות).

  4. מזינים את המפתח, הערך או צמד המפתח/ערך של התווית.

    לדוגמה, כדי לראות רק רשתות עם התווית env:dev, אפשר להזין כל אחת מהאפשרויות הבאות:

    • מזינים את המפתח: env
    • מזינים את הערך: dev
    • מזינים את צמד המפתח/ערך: env:dev

  5. כדי להחיל את המסנן של התווית, לוחצים במקום כלשהו מחוץ לסרגל הסינון.

gcloud

כדי לסנן רשתות באמצעות תוויות, משתמשים בפקודה gcloud bms networks list עם האפשרות --filter.

הערך של האפשרות --filter צריך להיות בפורמט labels.KEY=VALUE. לדוגמה, אם רוצים לסנן לפי תווית עם env כמפתח ו-dev כערך, מריצים את הפקודה הבאה:

gcloud bms networks list --project=PROJECT_ID --region=REGION --filter labels.environment=dev

למידע נוסף על תחביר המסננים ב-CLI של gcloud, אפשר לעיין במאמרי העזרה בנושא gcloud topic filters.

API

כדי לסנן רשתות באמצעות תוויות, מזינים את מזהה הפרויקט והאזור, יחד עם filter=labels ותווית של צמד מפתח/ערך. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ולוחצים על המקש Enter או Return.

הפקודה הבאה לדוגמה מגבילה את הפלט כדי למצוא רשתות עם התווית של צמד מפתח/ערך environment = test.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/networks"?filter=labels.environment=test

שינוי שם של רשת

כדי לשנות את השם של רשת, פועלים לפי השלבים הבאים:

המסוף

  1. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > Networks.
  2. לוחצים על שם הרשת.
  3. בדף פרטי הרשת, בשדה שם, לוחצים על עריכת השם.
  4. בדף עריכת שם, מזינים שם חדש.
  5. לוחצים על Save.
  6. כדי לראות את השינויים, צריך לרענן את הדף.

gcloud

כדי לשנות את השם של רשת, משתמשים בפקודה gcloud bms networks rename.

gcloud bms networks rename NETWORK_NAME --new-name=NEW_NAME --project=PROJECT_ID --region=REGION

מחליפים את מה שכתוב בשדות הבאים:

  • ‫NETWORK_NAME: השם הנוכחי של הרשת.
  • ‫NEW_NAME: השם החדש של הרשת.
  • ‫PROJECT_ID: מזהה הפרויקט.
  • ‫REGION: המיקום של הרשת.

יצירת רשת

לפני שיוצרים רשת, צריך ליצור VRF. איך יוצרים VRF

Google Cloud

כדי ליצור רשת, פועלים לפי השלבים הבאים:

  1. עוברים לדף רשתות.

    מעבר ל"רשתות"

  2. לוחצים על יצירה.

  3. מזינים שם לרשת.

  4. ברשימה מיקום, בוחרים אזור לרשת.

  5. ברשימה Pod, בוחרים פוד לרשת.

    הרשימה הנפתחת Pod מציגה גם את מספר המשאבים הקיימים של Bare Metal Solution בכל פוד במיקום שנבחר.

    אם אתם לא בטוחים באיזה פוד לבחור, אתם יכולים לפנות אל Google Cloud מחלקת המכירות.

  6. בוחרים את סוג הרשת:

    1. כדי ליצור רשת לקוח, בוחרים באפשרות לקוח.
    2. כדי ליצור רשת פרטית, בוחרים באפשרות פרטי.

  7. (רלוונטי רק אם בחרתם בסוג הרשת Client) ברשימה VRF, בוחרים VRF.

  8. בשדה טווח כתובות ה-IP של הרשת, מזינים את טווח כתובות ה-IP של הרשת.

  9. (אופציונלי) בשדה Service IP address range, מזינים את טווח כתובות ה-IP של הרשת.

    אפשר להגדיר את טווח כתובות ה-IP של השירות רק אם טווח כתובות ה-IP של הרשת לא חופף לאף רשת אחרת של Bare Metal Solution בארגון באותו אזור.

  10. בוחרים את MTU של הרשת:

    1. ‫1,500 – למסגרות בגודל רגיל.
    2. ‫9,000 – למסגרות ג'מבו.
  1. לוחצים על Save.

צירוף רשת לשרת

אי אפשר לצרף רשת לשרת אם טווח כתובות ה-IP של הרשת חופף לטווח של רשת אחרת שמצורפת לשרת.

כדי לצרף רשת:

  1. עוברים לדף Servers (שרתים).

    לדף Servers

  2. לוחצים על שם השרת.

  3. בדף פרטי השרת, לוחצים על צירוף רשת.

  4. בדף Attach a network, מבצעים את הפעולות הבאות:

    1. כדי לבחור רשת מפרויקטים אחרים בארגון:
      1. מסמנים את התיבה Select networks from other projects in your organization (בחירת רשתות מפרויקטים אחרים בארגון).
      2. ברשימה Select an existing network (בחירת רשת קיימת), בוחרים רשת.

    2. כדי לבחור רשת מהפרויקט הנוכחי:

      1. מבטלים את הסימון בתיבה Select networks from other projects in your organization.
      2. ברשימה Select an existing network (בחירת רשת קיימת), בוחרים רשת.

    3. מגדירים את תצורת הממשק:

      1. ברשימה Interface, בוחרים ממשק איגוד לרשת הזו.

        ברוב המקרים, בוחרים באפשרות bond0 עבור רשת לקוח ובאפשרות bond1 עבור רשת פרטית.

      2. בשדה כתובת IP, מזינים כתובת IP מהרשת שמצרפים.

  5. (אופציונלי) כדי להגדיר את הרשת הזו כשער ברירת המחדל, מסמנים את התיבה שער ברירת המחדל.

  6. לוחצים על צירוף רשת.

    הסטטוס של השרת משתנה ל'הקצאת משאבים'. צירוף רשת הוא פעולה ארוכת טווח. כדי לבדוק את הסטטוס, במסוף Google Cloud , לוחצים על התראות. אפשר גם לפעול לפי השלבים במאמר איך בודקים את הסטטוס של פעולה ממושכת. כשהפעולה מסתיימת, סטטוס השרת משתנה ל-Running (פועל).

  7. מעדכנים את הגדרת מערכת ההפעלה של השרת ב-Bare Metal Solution.

    אחרי שמבצעים את השלבים הקודמים לצירוף הרשת דרך מסוף Google Cloud , וסטטוס השרת משתנה ל'פועל', צריך לעדכן את הגדרת מערכת ההפעלה של השרת ב-Bare Metal Solution. אם לא תעדכנו את הגדרות מערכת ההפעלה, השינויים שביצעתם במסוףGoogle Cloud לא ייושמו באופן מלא. בשלבים הבאים של התהליך הזה מוסבר איך לעדכן את תצורת מערכת ההפעלה.

    השלבים הבאים הם רק דוגמה, ויכול להיות שהם יהיו שונים בהתאם למערכת ההפעלה. אם נתקלים בבעיה, אפשר לעיין במדריך ההגדרה של מערכת ההפעלה.

    ‫RHEL ו-Oracle Linux

    1. מתחברים בתור משתמש Root.

    2. יוצרים חיבור חדש. מריצים את הפקודה הבאה:

      nmcli connection add type vlan con-name INTERFACE_NAME.VLAN_ID  ifname INTERFACE_NAME.VLAN_ID dev INTERFACE_NAME mtu MTU id VLAN_ID ip4 IP_ADDRESS/NETMASK ipv6.method "ignore"

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: שם הממשק שאליו רוצים לצרף את הרשת. זהו אותו ממשק שבחרתם בשלב 6 (הגדרת הממשק) בתהליך הזה. אפשר למצוא את שם הממשק בדף פרטי השרת, בקטע רשתות. מידע נוסף זמין במאמר בנושא הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לצרף. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות
      • ‫IP_ADDRESS: כתובת ה-IP של שרת Bare Metal Solution ברשת. זו אותה כתובת IP שהזנתם בשלב 6 (הגדרת תצורת הממשק) בתהליך הזה. אפשר למצוא את כתובת ה-IP בדף פרטי השרת, בקטע רשתות. מידע נוסף מופיע בקטע הצגת שרתים.
      • ‫NETMASK: מסיכת הרשת של הרשת שרוצים לצרף. אפשר לקבל את מסכת הרשת מהשדה CIDR בדף פרטי הרשת. איך צופים ברשתות
      • ‫MTU: ה-MTU של הרשת שרוצים לצרף. אפשר לראות את ה-MTU בדף פרטי הרשת. איך צופים ברשתות

      דוגמה:

      nmcli connection add type vlan con-name bond0.114 ifname bond0.114 dev bond0 mtu 1500 id 114 ip4 172.16.80.1/24 ipv6.method "ignore"

    3. (אופציונלי) אם יצרתם רשת לקוח ואתם רוצים להשתמש בה כדי להתחבר מ-VPC לקבצים מצורפים של VLAN או לסביבה אחרת (למשל, סביבה מקומית), צריך להגדיר מסלול לרשת המשנה הספציפית שלכם. מריצים את הפקודות הבאות כמשתמש root:

      nmcli connection modify INTERFACE_NAME.VLAN_ID +ipv4.routes "SUBNET GATEWAY_IP"

      nmcli connection up INTERFACE_NAME.VLAN_ID

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: שם הממשק שאליו רוצים לצרף את הרשת. זהו אותו ממשק שבחרתם בשלב 6 (הגדרת הממשק) בתהליך הזה. אפשר למצוא את שם הממשק בדף פרטי השרת, בקטע רשתות. מידע נוסף זמין במאמר בנושא הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לצרף. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות
      • ‫SUBNET: כתובת ה-IP והמסכה של הרשת בסימון CIDR שמשמשות לחיבור לשרת Bare Metal Solution דרך רשת הלקוח. אם זו רשת ה-VPC שלכם, תוכלו למצוא את תת-הרשת בדף VPC networks, בקטע Subnets. איך מציגים רשימה של רשתות משנה אם מדובר בסביבה אחרת, צריך לפנות לאדמין של הרשת.
      • ‫GATEWAY_IP: כתובת ה-IP של השער ברשת שרוצים לצרף. אפשר למצוא את כתובת ה-IP של השער בדף פרטי הרשת. איך צופים ברשתות

      דוגמה:

      nmcli connection modify bond0.114 +ipv4.routes "192.168.122.0/24 172.16.80.254"

nmcli connection up bond0.114

    4. (אופציונלי) אם יצרתם רשת לקוח והגדרתם אותה כשער ברירת המחדל בשלב 7 (שער ברירת מחדל) בתהליך הזה, צריך לפעול לפי השלבים הבאים כדי לעדכן את הגדרת מערכת ההפעלה:

      1. משלימים את השלב הקודם, כלומר שלב 9.ג.
      2. מוודאים שאתם מחוברים לשרת Bare Metal Solution דרך רשת הלקוח החדשה. לדוגמה, על ידי התחברות לשרת מ-VM ב-VPC שאליו הרשת הזו מצורפת עם קבצים מצורפים של VLAN.

      3. כדי להגדיר את הרשת הזו כשער ברירת המחדל, צריך להשבית את הגדרות שער ברירת המחדל ברשת הישנה ואז להפעיל את הגדרות שער ברירת המחדל ברשת הזו. מריצים את הפקודות הבאות כמשתמש root:

        nmcli connection modify OLD_INTERFACE_NAME.OLD_VLAN_ID ipv4.gateway ""

        nmcli connection modify INTERFACE_NAME.VLAN_ID ipv4.gateway GATEWAY_IP

        nmcli connection up INTERFACE_NAME.VLAN_ID

        nmcli connection up OLD_INTERFACE_NAME.OLD_VLAN_ID

        מחליפים את מה שכתוב בשדות הבאים:

        • ‫OLD_INTERFACE_NAME: השם של הממשק שאליו מצורפת הרשת של שער ברירת המחדל הישן. אפשר למצוא את שם הממשק בדף פרטי השרת, בקטע רשתות, או על ידי בדיקת הגדרת מערכת ההפעלה של השרת ב-Bare Metal Solution, כלומר באמצעות הפקודות ip a או nmcli connection show.
        • ‫OLD_VLAN_ID: מזהה ה-VLAN של שער ברירת המחדל הישן ברשת. אפשר לקבל את מזהה ה-VLAN מהדף Network details (פרטי הרשת). אפשר לעיין במאמר בנושא הצגת רשתות, או לבדוק את ההגדרה של מערכת ההפעלה של השרת ב-Bare Metal Solution, כלומר באמצעות ip a או nmcli connection show commands.
        • ‫INTERFACE_NAME: שם הממשק שאליו מצורפת הרשת החדשה. זהו אותו ממשק שבחרתם בשלב 11 (הגדרת הממשק) בתהליך הזה. אפשר לראות את שם הממשק בדף פרטי השרת, בקטע רשתות. ראו הצגת שרתים.
        • ‫VLAN_ID: מזהה ה-VLAN של הרשת החדשה. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות
        • ‫GATEWAY_IP: כתובת ה-IP של השער ברשת החדשה. אפשר למצוא את כתובת ה-IP של השער בדף פרטי הרשת. איך צופים ברשתות

        דוגמה:

        nmcli connection modify bond0.143 ipv4.gateway ""

nmcli connection modify bond0.114 ipv4.gateway 172.16.80.254

nmcli connection up bond0.114

nmcli connection up bond0.143

    SLES

    1. מתחברים בתור משתמש Root.

    2. יוצרים קובץ תצורה של ממשק (ifcfg) במיקום /etc/sysconfig/network בהתאם לכללי מתן השמות הבאים:

      ifcfg-INTERFACE_NAME.VLAN_ID

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: שם הממשק שאליו רוצים לצרף את הרשת. זהו אותו ממשק שבחרתם בשלב 6 (הגדרת הממשק) בתהליך הזה. אפשר למצוא את שם הממשק בדף פרטי השרת, בקטע רשתות. מידע נוסף זמין במאמר בנושא הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לצרף. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות

      בסיום, הנתיב לקובץ ייראה כך:

      /etc/sysconfig/network/ifcfg-INTERFACE_NAME.VLAN_ID

    3. מוסיפים את הפרטים הבאים לממשק הרשת בקובץ ifcfg.

      NAME='INTERFACE_NAME.VLAN_ID'
ETHERDEVICE='INTERFACE_NAME'
STARTMODE='auto'
USERCONTROL='no'
BOOTPROTO='static'
IPADDR='IP_ADDRESS/NETMASK'
MTU=MTU
VLAN='yes'

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: שם הממשק שאליו רוצים לצרף את הרשת. זהו אותו ממשק שבחרתם בשלב 6 (הגדרת הממשק) בתהליך הזה. אפשר למצוא את שם הממשק בדף פרטי השרת, בקטע רשתות. מידע נוסף זמין במאמר בנושא הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לצרף. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות
      • ‫IP_ADDRESS: כתובת ה-IP של שרת Bare Metal Solution ברשת. זו אותה כתובת IP שהזנתם בשלב 6 (הגדרת תצורת הממשק) בתהליך הזה. כתובת ה-IP מופיעה בדף פרטי השרת בקטע Networks (רשתות).
      • ‫NETMASK: מסיכת הרשת של הרשת שרוצים לצרף. אפשר לראות את מסכת הרשת בשדה CIDR בדף פרטי הרשת. איך צופים ברשתות
      • ‫MTU: ה-MTU של הרשת שרוצים לצרף. אפשר לראות את ה-MTU בדף פרטי הרשת. איך צופים ברשתות

      לדוגמה, קובץ /etc/sysconfig/network/ifcfg-bond1.121 לדוגמה נראה כך:

       NAME='bond1.121'
 ETHERDEVICE='bond1'
 STARTMODE='auto'
 USERCONTROL='no'
 BOOTPROTO='static'
 IPADDR='192.168.200.10/24'
 MTU=1500
 VLAN='yes'

      1. מציגים את הממשק כדי להחיל את השינויים.

        ifup INTERFACE_NAME.VLAN_ID

        מחליפים את מה שכתוב בשדות הבאים:

        • ‫INTERFACE_NAME: שם הממשק שאליו רוצים לצרף את הרשת. זהו אותו ממשק שבחרתם בשלב 6 (הגדרת הממשק) בתהליך הזה. אפשר למצוא את שם הממשק בדף פרטי השרת, בקטע רשתות. מידע נוסף זמין במאמר בנושא הצגת שרתים.
        • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לצרף. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות

    4. (אופציונלי) אם יצרתם רשת לקוח ואתם רוצים להשתמש בה כדי להתחבר מ-VPC לקבצים מצורפים של VLAN או לסביבה אחרת (למשל, סביבה מקומית), צריך להגדיר מסלול לרשת המשנה הספציפית שלכם.

      1. יוצרים קובץ תצורה של נתיב לממשק (ifroute) במיקום /etc/sysconfig/network עם מוסכמת השמות הבאה:

        ifroute-INTERFACE_NAME.VLAN_ID

        בסיום, הנתיב לקובץ ייראה כך:

        /etc/sysconfig/network/ifroute-INTERFACE_NAME.VLAN_ID

      2. מוסיפים את הפרטים הבאים לממשק הרשת בקובץ ifroute.

        SUBNET   GATEWAY_IP    -       -

        מחליפים את מה שכתוב בשדות הבאים:

        • ‫SUBNET: כתובת ה-IP והמסכה של הרשת בסימון CIDR שמשמשות לחיבור לשרת Bare Metal Solution דרך רשת הלקוח. אם זו רשת ה-VPC שלכם, תוכלו למצוא את תת-הרשת בדף VPC networks, בקטע Subnets. איך מציגים רשימה של רשתות משנה אם מדובר בסביבה אחרת, צריך לפנות לאדמין של הרשת.
        • ‫GATEWAY_IP: כתובת ה-IP של השער ברשת שרוצים לצרף. אפשר למצוא את כתובת ה-IP של השער בדף פרטי הרשת. איך צופים ברשתות

      3. מציגים את הממשק כדי להחיל את השינויים.

        ifup INTERFACE_NAME.VLAN_ID

        מחליפים את מה שכתוב בשדות הבאים:

        • ‫INTERFACE_NAME: שם הממשק שאליו רוצים לצרף את הרשת. זהו אותו ממשק שבחרתם בשלב 6 (הגדרת הממשק) בתהליך הזה. אפשר למצוא את שם הממשק בדף פרטי השרת, בקטע רשתות. מידע נוסף זמין במאמר בנושא הצגת שרתים.
        • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לצרף. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות

    5. (אופציונלי) אם יצרתם רשת לקוח והגדרתם אותה כשער ברירת המחדל בשלב 7 (שער ברירת מחדל) בתהליך הזה, צריך לפעול לפי השלבים הבאים כדי לעדכן את הגדרת מערכת ההפעלה:

      1. משלימים את השלב הקודם, כלומר שלב 9.ג.
      2. מוודאים שאתם מחוברים לשרת Bare Metal Solution דרך הרשת הזו. לדוגמה, על ידי חיבור לשרת מ-VM ב-VPC שהרשת הזו מצורפת אליו באמצעות קבצים מצורפים של VLAN.

      3. כדי להגדיר את הרשת הזו כשער ברירת המחדל, צריך לשנות את הגדרת מסלול ברירת המחדל של המערכת:

        עורכים את הקובץ /etc/sysconfig/network/routes כדי להחליף את כתובת ה-IP של שער ברירת המחדל הנוכחי בכתובת ה-IP של שער ברירת המחדל החדש.

        מעדכנים את תוכן הקובץ כך שיתאים לתוכן הבא:

        default   GATEWAY_IP    -       -

        מחליפים את מה שכתוב בשדות הבאים:

        • ‫GATEWAY_IP: כתובת ה-IP של השער ברשת החדשה. אפשר למצוא את כתובת ה-IP של השער בדף פרטי הרשת. איך צופים ברשתות

      4. כדי שהשינוי ייכנס לתוקף, צריך לטעון מחדש את הגדרות הרשת.

        systemctl reload network

ניתוק רשת משרת

אפשר לנתק רק רשת אחת בכל פעם משרת, והשרת יכול להיות פעיל או כבוי.

כדי לנתק רשת:

  1. מעדכנים את הגדרת מערכת ההפעלה של השרת ב-Bare Metal Solution.

    לפני שמנתקים רשת דרך Google Cloud המסוף, צריך לעדכן את הגדרת מערכת ההפעלה של השרת ב-Bare Metal Solution. אם לא מעדכנים את הגדרת מערכת ההפעלה, השינויים שבוצעו ב Google Cloud מסוף לא מיושמים באופן מלא.

    הפעולות בשלב הזה הן רק דוגמה, והן עשויות להשתנות בהתאם למערכת ההפעלה. אם נתקלים בבעיה, אפשר לעיין במדריך ההגדרה של מערכת ההפעלה.

    ‫RHEL ו-Oracle Linux

    1. מוחקים את ממשק ה-bond של הרשת שרוצים לנתק. בתור משתמש root, מריצים את הפקודה הבאה:

      nmcli connection delete INTERFACE_NAME.VLAN_ID

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: השם של הממשק של הרשת שרוצים לנתק. אפשר לראות את שם הממשק בדף Server details (פרטי השרת), בקטע Networks (רשתות). מידע נוסף מופיע בקטע הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לנתק. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות

      דוגמה:

      nmcli connection delete bond0.148

    SLES

    1. משביתים את הממשק. בתור משתמש root, מריצים את הפקודה הבאה:

      ifdown INTERFACE_NAME.VLAN_ID

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: השם של הממשק של הרשת שרוצים לנתק. אפשר לראות את שם הממשק בדף Server details (פרטי השרת), בקטע Networks (רשתות). מידע נוסף מופיע בקטע הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לנתק. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות

      דוגמה:

      ifdown bond1.121

    2. מגבים את המידע של קובץ התצורה של הממשק לקובץ אחר, כדי שלא יעובד באתחול הבא. מריצים את הפקודה הבאה:

      mv /etc/sysconfig/network/ifcfg-INTERFACE_NAME.VLAN_ID /etc/sysconfig/network/ifcfg-INTERFACE_NAME.VLAN_ID.backup

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: השם של הממשק של הרשת שרוצים לנתק. אפשר לראות את שם הממשק בדף Server details (פרטי השרת), בקטע Networks (רשתות). מידע נוסף מופיע בקטע הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לנתק. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות

      דוגמה:

      mv /etc/sysconfig/network/ifcfg-bond1.121 /etc/sysconfig/network/ifcfg-bond1.121.backup

    3. (אופציונלי) אם רוצים לנתק רשת לקוח והגדרתם מסלולים ספציפיים לרשת הזו. מגבים את המידע של קובץ ההגדרות של נתיב הממשק לקובץ אחר, כדי שהוא לא יעבור עיבוד בהפעלה הבאה. מריצים את הפקודה הבאה:

      mv /etc/sysconfig/network/ifroute-INTERFACE_NAME.VLAN_ID /etc/sysconfig/network/ifroute-INTERFACE_NAME.VLAN_ID.backup

      מחליפים את מה שכתוב בשדות הבאים:

      • ‫INTERFACE_NAME: השם של הממשק של הרשת שרוצים לנתק. אפשר לראות את שם הממשק בדף Server details (פרטי השרת), בקטע Networks (רשתות). מידע נוסף מופיע בקטע הצגת שרתים.
      • ‫VLAN_ID: מזהה ה-VLAN של הרשת שרוצים לנתק. אפשר לקבל את מזהה ה-VLAN מהדף פרטי הרשת. איך צופים ברשתות

      דוגמה:

      mv /etc/sysconfig/network/ifroute-bond1.121 /etc/sysconfig/network/ifroute-bond1.121.backup

  2. מנתקים את הרשת דרך מסוף Google Cloud :

    1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.
    2. לוחצים על שם השרת.
    3. בדף פרטי השרת, בוחרים את הרשת שרוצים לנתק.
    4. לוחצים על ניתוק הרשת.
    5. כשמופיעה בקשה, לוחצים על אישור.

הסטטוס של השרת משתנה ל'הקצאת משאבים'. ניתוק רשת הוא פעולה ממושכת. כדי לבדוק את הסטטוס, במסוף Google Cloud , לוחצים על Notifications. אפשר גם לפעול לפי השלבים במאמר בנושא צפייה בסטטוס של פעולה ממושכת. כשהפעולה מסתיימת, סטטוס השרת משתנה ל-Running (פועל).

מחיקת ערוץ או חבילה

אי אפשר למחוק כמה רשתות לקוח שמצורפות לאותו VRF. במקרה כזה, צריך לפנות אל Customer Care.

כדי למחוק רשת, פועלים לפי השלבים הבאים:

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Networks.
  2. בוחרים את הערוץ או החבילה שרוצים למחוק.
  3. לוחצים על Delete.
  4. כשמופיעה בקשה, לוחצים על אישור.

מחיקת רשת היא פעולה ממושכת. כדי לבדוק את הסטטוס שלה, במסוףGoogle Cloud לוחצים על Notifications. אפשר גם לפעול לפי השלבים במאמר View the status of a long-running operation.

צפייה במידע מתקדם על רשתות בסביבת Bare Metal Solution

אם בחרתם באפשרות המתקדמת של רשתות לפריסות מורכבות בסביבת Bare Metal Solution, תוכלו לראות את המידע הזה באמצעות פקודות השרת הבאות.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.

  2. לוחצים על שם השרת.

  3. בדף Server details אפשר לראות את הפרטים הבאים:

    1. בקטע 'פרטים בסיסיים', אפשר לראות את תבנית הרשת.
    2. בקטע רשתות, אפשר לראות את הפרטים הבאים:
      • שם הרשת
      • סוג הרשת
      • כתובת IP
      • שער ברירת המחדל
      • שם הממשק

gcloud

מריצים את הפקודה gcloud bms instances describe כדי להציג את הגדרות הרשת המתקדמות של השרת.

gcloud bms instances describe SERVER_NAME --project=PROJECT_ID --region=REGION

API

כדי לראות את הגדרות הרשת המתקדמות של השרת, מזינים את מזהה הפרויקט, האזור ושם השרת, ואז מריצים את הפקודה curl הבאה. בקטע networks של הפלט, אפשר לראות את תבנית הרשת, הממשקים הלוגיים, הממשקים המאוחדים וסוג הרשת שהוקצה לכל ממשק.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/instances/SERVER_NAME"

הטמעה של ניהול כתובות IP בסביבת Bare Metal Solution

חשוב לנהל את טופולוגיית הרשת בסביבת Bare Metal Solution. ניהול כתובות IP עוזר לכם ליצור, להציג ולמחוק כתובות IP למשאבים שלכם. אתם יכולים להשתמש במידע הזה כדי למנוע חפיפה של כתובות IP ולפתור התנגשויות כשמבקשים משאבים חדשים.

הצגת הזמנות של כתובות IP

כדי לראות את כתובות ה-IP של הזמנות קיימות:

gcloud

מריצים את הפקודה gcloud bms networks list-ip-reservations:

gcloud bms networks list-ip-reservations --project=PROJECT_ID --region REGION

API

כדי לראות את כתובות ה-IP השמורות למשאבים קיימים, מזינים את מזהה הפרויקט, האזור ושם הרשת, ואז מריצים את הפקודה curl הבאה. בקטע reservations בפלט מוצגים טווחי כתובות ה-IP השמורות.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/networks/NETWORK_NAME"

יצירה ועדכון של שמירת כתובת IP

כדי ליצור שמירת כתובת IP חדשה או לעדכן שמירת כתובת IP קיימת:

gcloud

מריצים את הפקודה gcloud bms networks update כדי לנהל הזמנות של כתובות IP:

gcloud bms networks update NETWORK_NAME --project=PROJECT_ID --region REGION --add-ip-range-reservation=start-address=START_ADDRESS,end-address=END_ADDRESS,note="NOTE"
  • כדי להסיר את כל ההזמנות של כתובות IP, מוסיפים את האפשרות --clear-ip-range-reservations.
  • כדי למחוק אחד מבלוקי הכתובות השמורות, מוסיפים את האפשרות --remove-ip-range-reservation ומציינים את כתובת ההתחלה וכתובת הסיום של בלוק כתובות ה-IP השמור שרוצים להסיר.
gcloud bms networks update NETWORK_NAME --project=PROJECT_ID --region REGION --remove-ip-range-reservation=start-address=START_ADDRESS,end-address=END_ADDRESS

API

כדי ליצור הזמנה חדשה של כתובת IP או לעדכן הזמנה קיימת, מזינים את מזהה הפרויקט, האזור ושם הרשת בפקודה הבאה. מוסיפים כתובת התחלה, כתובת סיום והערה לכל בלוק של כתובות IP שרוצים לשריין, ואז מריצים את הפקודה curl.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/networks/NETWORK_NAME?updateMask=reservations"
 -d "{
  'reservations' : [
    {
      'startAddress' : 'START_ADDRESS_1',
      'endAddress' : 'END_ADDRESS_1',
      'note' : 'NOTES_1'
    },
    {
      'startAddress' : 'START_ADDRESS_2',
      'endAddress' : 'END_ADDRESS_2',
      'note' : 'NOTES_2'
    }
  ]
}"
  • בלוקי כתובות ה-IP השמורות צריכים להיות בטווח ה-CIDR של רשת היעד.
  • אל תשתמשו בכתובת ‎ .1 (כתובת ה-IP של השער) בטווח כתובות IP שמורות.
  • בכל פעם שמריצים את הפקודה curl, היא מחליפה את קבוצת ההזמנות הקודמת. אם אתם צריכים לבצע עדכונים, הקפידו לכלול את כל קבוצות בלוקי ההזמנות לפני שאתם מפעילים את הפקודה.

  • כדי לבטל את כל ההזמנות, מחליפים את סוף הפקודה בטקסט הבא:

    -d "{
'reservations' : []
}"

ניהול האחסון

אפשר לנהל את האחסון בסביבת Bare Metal Solution בדרכים הבאות:

צפייה בנפחי האחסון

הקצאת משאבי אחסון בסביבת Bare Metal Solution עוזרת לכם לקבוע אם יש לשרתים שלכם מספיק קיבולת אחסון לאפליקציות ולעומסי עבודה.

כדי לראות את הפרטים של נפחי האחסון:

המסוף

  1. עוברים לדף Volumes.

    לדף Volumes

    בדף כרכים מופיעה רשימה של כל כרכי האחסון עם הפרטים הבאים:

    שדה תיאור דוגמה
    סטטוס מציין את הזמינות של נפח אחסון עיגול ירוק עם סימן וי מציין שנפח האחסון מוכן.
    מזהה מזהה שהוקצה לנפח האחסון.
    • לוחצים על המזהה כדי לראות מידע בסיסי על נפח האחסון, כולל LUN ותמונות מצב.
    • כדי לפתור בעיות במשאב הזה, צריך לשתף את המזהה עם התמיכה של Google Cloud .
    • נפח האתחול:
      at-1234567-svr001-vol000-b1
    • נפח Fibre Channel:
      at-1111111-vol001
    • שיתוף NFS:
      at-2222222-nfs001-vol000
    שם שם נפח האחסון. לוחצים על השם כדי לראות מידע נוסף על נפח האחסון, כולל LUN ותמונות מצב.

    הערה: אם לא הזנתם שם כשסיפקתם את נפח האחסון, המזהה יופיע בשדה הזה.
    • נפח האתחול:
      boot-volume-1
    • נפח Fibre Channel:
      fibre-channel-volume-5
    • שיתוף NFS:
      nfs-share-7
    Location האזור שבו נמצא נפח האחסון asia-southeast1
    Pod

    ‫Pod שמכיל את נפח האחסון. פוד הוא יחידת בידוד שמכילה את המשאבים של Bare Metal Solution. אי אפשר לקשר בין משאבים בתאים שונים. באזור יכולים להיות כמה פודים.

    העמודה Pod מושבתת כברירת מחדל. כדי להפעיל את האפשרות הזו:

    1. לוחצים על הצגה/הסרה של עמודות.
    2. מסמנים את תיבת הסימון Pod.
    3. לוחצים על OK.

    אם לא רוצים להפעיל את העמודה Pod, אפשר לראות את ה-Pod של נפח אחסון על ידי לחיצה על שם נפח האחסון.

    		 asia-southeast1-pod1
    סוג כונן קשיח או כונן SSD HDD - Hard drive
    תוויות העמודה הזו מציגה את כל התוויות שהוספתם למשאב האחסון הזה

    כדי לסנן את הפלט של המסוף באמצעות תוויות, אפשר להעתיק את הטקסט של התווית ולהדביק אותו בתיבה Filter שמעל לשדה Status.    		 environment:test

gcloud

  1. כדי לראות את כל נפחי האחסון בסביבת Bare Metal Solution ואת הסטטוס שלהם, מזינים את מזהה הפרויקט ומריצים את הפקודה gcloud bms volumes list:

    gcloud bms volumes list --project=PROJECT_ID
    בדוגמה הבאה של הפלט מוצגים שלושה נפחי אחסון, מזהה הפרויקט, האזור, גודל נפח האחסון וסוג האחסון.
    NAME                         PROJECT              REGION           REQUESTED_SIZE_GIB  STORAGE_TYPE  STATE
at-1234567-svr001-vol000-b1  PROJECT_ID         REGION         200                 SSD           READY
at-1111111-vol001            PROJECT_ID         REGION         1024                SSD           READY
at-2222222-nfs001-vol000     PROJECT_ID         REGION         400                 HDD           READY

  2. כדי לראות נפח אחסון יחיד, מזינים את שם נפח האחסון, את מזהה הפרויקט ואת האזור, ומריצים את הפקודה gcloud bms volumes describe:

    gcloud bms volumes describe VOLUME_NAME --project=PROJECT_ID --region=REGION
    בדוגמה הבאה של פלט מוצגים הגודל של נפח האחסון, השם, מדיניות המחיקה האוטומטית של תמונת המצב, המצב וסוג האחסון.
    currentSizeGib: '250'
name: projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME
requestedSizeGib: '250'
snapshotAutoDeleteBehavior: OLDEST_FIRST
snapshotReservationDetail:
  reservedSpaceGib: '50'
  reservedSpaceRemainingGib: '50'
state: READY
storageType: SSD

  3. כדי לראות את כל מספרי ה-LUN של נפח האחסון, מזינים את מזהה הפרויקט, האזור ושם נפח האחסון, ומריצים את הפקודה gcloud bms volumes luns list:

    gcloud bms volumes luns list --project=PROJECT_ID --region=REGION --volume=VOLUME_NAME
    בדוגמה הבאה של הפלט מוצגים שמות של יחידות LUN, אזור, שם נפח האחסון, גודל הנפח והמצב.
    NAME                         REGION           VOLUME       SIZE_GB  STATE
at-11111111-vol001-lun000    REGION        VOLUME_NAME 200      READY

  4. כדי לראות את הפרטים של LUN יחיד, מזינים את מזהה הפרויקט, האזור ושם ה-LUN, ומריצים את הפקודה gcloud bms volumes luns describe:

    gcloud bms volumes luns describe LUN_NAME --project=PROJECT_ID --region=REGION --volume=VOLUME_NAME
    בדוגמת הפלט הבאה מוצגים שם ה-LUN ופרטים על נפח האחסון, כמו גודל, מצב, סוג האחסון, שם ומזהה.
    bootLun: true
name: projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/luns/LUN_NAME
sizeGb: '200'
state: READY
storageType: SSD
storageVolume: VOLUME_NAME
wwid: 600a09803831434434244f774d616b94

API

  1. פותחים חלון טרמינל של Cloud Shell במסוף Google Cloud .

  2. כדי לראות את כל נפחי האחסון בסביבת Bare Metal Solution ואת הסטטוס שלהם, מזינים את מזהה הפרויקט והאזור בפקודה הבאה curl. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ולוחצים על המקש Enter או Return:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes"

  3. כדי לראות נפח אחסון יחיד, מזינים את מזהה הפרויקט, האזור ושם נפח האחסון ומריצים את הפקודה הבאה:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME"

  4. כדי לראות את כל מספרי היחידות הלוגיות (LUN) של נפח האחסון, מזינים את מזהה הפרויקט, האזור ושם נפח האחסון, ואז מריצים את הפקודה הבאה:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/luns

  5. כדי לראות את הפרטים של LUN יחיד, מזינים את מזהה הפרויקט, האזור, שם נפח האחסון ושם ה-LUN ומריצים את הפקודה הבאה:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/luns/LUN_NAME"

ארגון של נפחי אחסון באמצעות תוויות

כדי לעשות סדר בנפחי האחסון, אפשר להשתמש בתוויות. תוויות הן צמדי מפתח/ערך שאפשר לצרף לכל נפח אחסון, ואז לסנן את נפחי האחסון לפי התוויות שלהם. לדוגמה, אפשר להשתמש בתוויות כדי לקבץ נפחי אחסון לפי מטרה, סביבה, מיקום, מחלקה וכו'. השימוש בתוויות הוא אופציונלי.

הוספה או עדכון של תוויות לנפחי אחסון

אפשר להוסיף או לעדכן תוויות לנפחי האחסון הקיימים.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Volumes.

  2. לוחצים על ליד נפח האחסון שרוצים לתייג.

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. לוחצים על הוספת תווית ומוסיפים את צמד המפתח/ערך.
    2. כדי לעדכן תוויות, בוחרים את התוויות הקיימות ומשנים את הערכים שלהן.
    3. לוחצים על שליחה.

  5. אחרי שחוזרים לדף Volumes, מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להוסיף או לעדכן תוויות לנפח אחסון, משתמשים בפקודה gcloud bms volumes update עם האפשרות --update-labels.

הפקודה לדוגמה הבאה מוסיפה את התוויות environment = dev ו-location = branch:

gcloud bms volumes update VOLUME_NAME --project=PROJECT_ID --region=REGION --update-labels environment=dev,location=branch

אם תספקו ערך חדש לתווית שכבר קיימת, המערכת תעדכן את התווית הקיימת עם הערך החדש. אם תספקו תווית חדשה, המערכת תוסיף אותה לרשימת התוויות.

API

כדי להוסיף או לעדכן תוויות לנפח אחסון, מזינים את מזהה הפרויקט, האזור, שם הנפח ורשימת התוויות בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

בדוגמה הבאה מוצגת פקודה להקצאת התווית environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

הסרת תוויות מנפחי אחסון

אפשר להסיר תוויות מנפחי האחסון.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Volumes.

  2. בכרטיס של נפח אחסון עם תוויות שרוצים להסיר, לוחצים על .

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. כדי למחוק תווית, לוחצים על .
    2. לוחצים על שליחה.

  5. אחרי שחוזרים לדף Volumes, מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להסיר תוויות מנפח אחסון, משתמשים בפקודה gcloud bms volumes update עם האפשרויות הבאות:

  • ‫--remove-labels: מסיר את התווית שצוינה.
  • ‫--clear-labels: מסיר את כל התוויות.

הפקודה הבאה מסירה את התווית department מנפח אחסון:

gcloud bms volumes update VOLUME_NAME --project=PROJECT_ID --region=REGION --remove-labels=department

הפקודה לדוגמה הבאה מסירה את כל התוויות מנפח אחסון:

gcloud bms volumes update VOLUME_NAME --project=PROJECT_ID --region=REGION --clear-labels

API

כדי להסיר תוויות מנפח אחסון, מזינים את מזהה הפרויקט, האזור ושם נפח האחסון בפקודה הבאה curl. כדי להסיר את כל התוויות, צריך לספק רשימה ריקה של תוויות. כדי להסיר רק חלק מהתוויות, צריך לספק רשימה של התוויות שרוצים לשמור (ולהשמיט את התוויות שרוצים להסיר). מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

הפקודה לדוגמה הבאה מסירה את כל התוויות מלבד environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

סינון נפחי אחסון באמצעות תוויות

אפשר לחפש את נפחי האחסון ולסנן את התוצאות באמצעות תוויות.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Volumes.

  2. לוחצים על סרגל Filter מעל רשימת נפחי האחסון.

  3. ברשימה Properties (נכסים), בוחרים באפשרות Labels (תוויות).

  4. מזינים את המפתח, הערך או צמד המפתח/ערך של התווית.

    לדוגמה, כדי לראות רק את נפחי האחסון עם התווית env:dev, אפשר להזין את אחת מהאפשרויות הבאות:

    • מזינים את המפתח: env
    • מזינים את הערך: dev
    • מזינים את צמד המפתח/ערך: env:dev

  5. כדי להחיל את המסנן של התווית, לוחצים במקום כלשהו מחוץ לסרגל הסינון.

gcloud

כדי לסנן את נפחי האחסון באמצעות תוויות, משתמשים בפקודה gcloud bms volumes list עם האפשרות --filter.

הערך של האפשרות --filter צריך להיות בפורמט labels.KEY=VALUE. לדוגמה, אם רוצים לסנן לפי תווית עם env כמפתח ו-dev כערך, מריצים את הפקודה הבאה:

gcloud bms volumes list --project=PROJECT_ID --region=REGION --filter labels.environment=dev

למידע נוסף על תחביר המסננים ב-CLI של gcloud, אפשר לעיין במאמרי העזרה בנושא gcloud topic filters.

API

כדי לסנן את נפחי האחסון באמצעות תוויות, מזינים את מזהה הפרויקט והאזור, יחד עם filter=labels ותווית של צמד מפתח-ערך. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

הפקודה לדוגמה הבאה מגבילה את הפלט כדי למצוא נפחי אחסון עם התווית של צמד מפתח/ערך environment = test.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes"?filter=labels.environment=test

שינוי השם של נפח אחסון

כדי לשנות את השם של נפח אחסון:

המסוף

  1. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > Volumes.
  2. לוחצים על השם של נפח האחסון.
  3. בדף פרטי נפח האחסון, בשדה שם, לוחצים על עריכת השם.
  4. בדף עריכת שם, מזינים שם חדש.
  5. לוחצים על Save.
  6. כדי לראות את השינויים, צריך לרענן את הדף.

gcloud

כדי לשנות את השם של נפח אחסון, משתמשים בפקודה gcloud bms volumes rename.

gcloud bms volumes rename VOLUME_NAME --new-name=NEW_NAME --project=PROJECT_ID --region=REGION

מחליפים את מה שכתוב בשדות הבאים:

  • ‫VOLUME_NAME: השם הנוכחי של נפח האחסון.
  • ‫NEW_NAME: השם החדש של נפח האחסון.
  • ‫PROJECT_ID: מזהה הפרויקט.
  • ‫REGION: המיקום של נפח האחסון.

הקצאת משאבים של נפח אחסון בסביבת Bare Metal Solution

אחרי שמזמינים משאבי אחסון לסביבת Bare Metal Solution, אפשר להקצות את המשאבים כשהם זמינים. אפשר להקצות את האפשרויות הבאות לשירות עצמי:

  • יצירת נפח אחסון חדש של Fibre Channel
  • יצירת LUN בנפח אחסון
  • צירוף נפח אחסון לשרת

יצירת נפח אחסון חדש

התכונה הזו מאפשרת להקצות נפח אחסון שהזמנתם בעבר. כדי להזמין נפחי אחסון, פנו למחלקת המכירות של Google Cloud.

כדי ליצור נפח אחסון חדש, פועלים לפי השלבים הבאים:

  1. במסוף Google Cloud , עוברים לתפריט Compute Engine > Bare Metal Solution > Volumes.

  2. לוחצים על יצירה.

  3. הזן את פריטי המידע הבאים:

    שדה תיאור דוגמה
    אזור אזורGoogle Cloud שנמצא הכי קרוב לסביבת Bare Metal Solution. us-central1
    שם נותנים שם לנפח האחסון. volume-1
    סוג בוחרים את סוג האחסון:
    • SSD – כונן SSD
    • HDD – כונן קשיח
    		 SSD
    שכבת ביצועים אם בחרתם בסוג האחסון SSD, בוחרים את רמת הביצועים של כונן ה-SSD:
    • רגיל – בוחרים באפשרות הזו כדי ליצור כונן SSD רגיל.
    • ביצועים – בוחרים באפשרות הזו כדי ליצור כונן SSD לשיפור הביצועים.
    		Performance
    גודל בוחרים את גודל הכונן ב-GiB, כאשר ‎1,024 GiB = 1 TiB. הגודל נע בין מינימום של 100GiB לבין מקסימום של 16TiB. אם אתם צריכים יותר מ-16TiB, אתם יכולים ליצור נפחים נוספים לפי הצורך.

    בכונן SSD לביצועים, הגודל המקסימלי הוא 8TiB לכל נפח אחסון.     		16384
    הפעלת צילום תמונת מצב שומר עותק גיבוי של נפח האחסון פעם ביום. ההגדרה הזו נדרשת לתמונות מצב מותאמות אישית, אבל היא מושבתת כברירת מחדל. תיבת סימון שנבחרה כדי להפעיל תמונות מצב
    הגדרות אישיות בוחרים את סוג ההגדרה של LUN שרוצים:
    • הגדרת ברירת מחדל – יצירת LUN בגודל שווה (מומלץ).
    • הגדרה בהתאמה אישית – יצירת LUN בגדלים שונים.
    		 Default configuration
    שרת היעד בוחרים שרת ומצרפים את נפח האחסון. server-1

  4. לוחצים על יצירה.

  5. המסוף בודק אם יש מספיק נפח אחסון פנוי עבור נפח האחסון המבוקש. אם יש מקום פנוי, המסוף מבצע את השינוי. אם אין מקום פנוי, מוצגת התראה שלא ניתן לבצע את הפעולה. אם הבקשה להגדלת נפח האחסון תאושר, החיוב על נפח האחסון הנוסף יתחיל באופן אוטומטי.

  6. אחרי שמקצים את נפח האחסון, אפשר לשתף אותו עם שרתים נוספים.

יצירת LUN בנפח אחסון

כדי ליצור LUN לנפח אחסון, מבצעים את השלבים הבאים:

  1. במסוף Google Cloud , עוברים לתפריט Compute Engine > Bare Metal Solution > Volumes.

  2. לוחצים על השם של נפח האחסון שבו רוצים ליצור LUN.

  3. לצד הקטע LUNs (מספרי יחידות לוגיות), לוחצים על Create (יצירה).

  4. הזן את פריטי המידע הבאים:

    שדה תיאור דוגמה
    מספר יחידות ה-LUN המספר הכולל של יחידות LUN שרוצים ליצור בגודל מסוים. 4
    גודל בוחרים את גודל ה-LUN ב-GiB, כאשר ‎1,024 GiB = 1 TiB. 1024

  5. אם צריך ליצור יותר מקבוצה אחת של LUN, לוחצים על הוספת פריט.

  6. לוחצים על יצירה כדי לפרוס את יחידות ה-LUN החדשות.

צירוף נפח אחסון לשרת

אפשר לצרף כמה נפחי אחסון לשרת בו-זמנית.

כדי לצרף נפח אחסון לשרת, פועלים לפי השלבים הבאים:

  1. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > Servers.

  2. לוחצים על שם השרת שאליו רוצים לצרף נפח אחסון.

  3. בקטע LUNs (מספרי יחידות לוגיות), לוחצים על Attach Volumes (צירוף נפחי אחסון).

  4. ברשימה Target volumes (נפחי אחסון של יעד), בוחרים את נפח האחסון שרוצים לצרף. אפשר גם לבחור כמה נפחי אחסון.

  5. לוחצים על צירוף אמצעי אחסון.

אפשר גם לצרף את אותו נפח אחסון לשרתים אחרים במקביל. עוברים לדף Servers וחוזרים על התהליך הזה לכל השרתים האחרים.

מחיקת משאבים של נפח אחסון

כשאתם כבר לא צריכים משאבים ספציפיים של נפח אחסון, אתם יכולים למחוק אותם. אתם יכולים למחוק נפח אחסון שלם או את מספרי ה-LUN שלו. אבל לפני שאתם עושים את זה, אתם צריכים לנתק את נפח האחסון מהשרתים שהוא מחובר אליהם.

בקטע הזה מוסבר איך לבצע את הפעולות הבאות:

ניתוק נפח אחסון משרת

אפשר לנתק נפח אחסון משרת. אי אפשר לנתק LUNs בודדים משרת. אפשר לנתק כמה נפחי אחסון בבת אחת.

כדי לנתק נפח אחסון משרת:

  1. מעדכנים את הגדרת מערכת ההפעלה של השרת ב-Bare Metal Solution.

    לפני שמנתקים את נפח האחסון דרך מסוף Google Cloud , צריך לעדכן את הגדרת מערכת ההפעלה של השרת ב-Bare Metal Solution. אם לא תעדכנו את הגדרות מערכת ההפעלה, השינויים שביצעתם במסוףGoogle Cloud לא יוטמעו באופן מלא, יכול להיות שהנתונים ייפגמו וייתכן שיהיו בעיות בשרת בהפעלה מחדש הבאה.

    בשלב הזה מוצגות דוגמאות לעדכון ההגדרה של מערכת ההפעלה. יכול להיות שההוראות יהיו שונות בהתאם למערכת ההפעלה. אם נתקלים בבעיה, אפשר לעיין במדריך להגדרת מערכת ההפעלה.

    מנהל נפחים לוגיים (LVM)

    ניתוק נפח אחסון באמצעות LVM עבור RHEL7.x,‏ RHEL 8.x,‏ Oracle Linux 7.x,‏ Oracle Linux 8.x,‏ SLES 12 SP4,‏ SLES 12 SP5,‏ SLES 15 ו-SLES 15 SP1.

    הדוגמה הבאה מראה איך לנתק מערכת קבצים (/testvol02) ואת הווליום הלוגי, הווליום הפיזי וה-LUN הבסיסי שמשויכים אליה באמצעות LVM.

    איך לעשות את זה?

    1. מזהים את עוצמת הקול של LVM ואת ה-LUN הבסיסי שמשויך למערכת הקבצים /testvol02.

        df -h|grep testvol02

      פלט לדוגמה:

        /dev/mapper/testvg01-lv02                         99G   33M   99G   1% /testvol02

      בפלט מוצג שמערכת הקבצים /testvol02 משויכת למכשיר /dev/mapper/testvg01-lv02.

    2. קובעים את ה-WWID של המכשיר testvg01-lv02.

        sudo dmsetup ls --tree

      פלט לדוגמה:

        testvg01-lv02 (253:10)
  └─3600a0980383146354a2b522d53374236 (253:6)
      ├─ (8:176)
      ├─ (8:112)
      ├─ (8:240)
      └─ (8:48)
  testvg01-lv01 (253:9)
  └─3600a0980383146354a2b522d53374235 (253:5)
      ├─ (8:160)
      ├─ (8:96)
      ├─ (8:224)
      └─ (8:32)

      בפלט מוצג ה-WWID של המכשיר testvg01-lv02 שהוא 3600a0980383146354a2b522d53374236.

    3. קובעים את הנפח הלוגי, הנפח הפיזי ואת ה-WWID של ה-LUN הבסיסי עבור מערכת הקבצים /testvol02.

        sudo vgdisplay -v

      פלט לדוגמה:

          --- Volume group ---
    VG Name               testvg01
    System ID
    Format                lvm2
    Metadata Areas        2
    Metadata Sequence No  4
    VG Access             read/write
    VG Status             resizable
    MAX LV                0
    Cur LV                2
    Open LV               2
    Max PV                0
    Cur PV                2
    Act PV                2
    VG Size               199.99 GiB
    PE Size               4.00 MiB
    Total PE              51198
    Alloc PE / Size       50688 / 198.00 GiB
    Free  PE / Size       510 / 1.99 GiB
    VG UUID               W42Rle-9sER-jpS1-dwBC-xbtn-1D2b-FNRDMA

    --- Logical volume ---
    LV Path                /dev/testvg01/lv01
    LV Name                lv01
    VG Name                testvg01
    LV UUID                W8bzQQ-Qtyf-CDJA-AXPt-P1b1-X4xL-2WDq92
    LV Write Access        read/write
    LV Creation host, time at-5176205-svr001, 2022-12-06 22:14:56 +0000
    LV Status              available
    # open                 1
    LV Size                99.00 GiB
    Current LE             25344
    Segments               1
    Allocation             inherit
    Read ahead sectors     auto
    - currently set to     8192
    Block device           253:9

    --- Logical volume ---
    LV Path                /dev/testvg01/lv02
    LV Name                lv02
    VG Name                testvg01
    LV UUID                B1vtMm-RAKx-3S92-mHfx-98xc-gKwR-XWOavH
    LV Write Access        read/write
    LV Creation host, time at-5176205-svr001, 2022-12-07 17:02:53 +0000
    LV Status              available
    # open                 1
    LV Size                99.00 GiB
    Current LE             25344
    Segments               1
    Allocation             inherit
    Read ahead sectors     auto
    - currently set to     8192
    Block device           253:10

    --- Physical volumes ---
    PV Name               /dev/mapper/3600a0980383146354a2b522d53374235
    PV UUID               ieY2Cr-HNrg-dj2G-wHgP-lsuh-PTAH-hNemRq
    PV Status             allocatable
    Total PE / Free PE    25599 / 255

    PV Name               /dev/mapper/3600a0980383146354a2b522d53374236
    PV UUID               AMrtZa-TZHO-w0h6-Uf1G-NCwa-UtFY-83rZen
    PV Status             allocatable
    Total PE / Free PE    25599 / 255

      הפלט יראה כך:

      • מערכת הקבצים /testvol02 משתמשת ב-Logical Volume ‏ (LV) lv02 מקבוצת הווליום testvg01.
      • הנפח הפיזי (PV) שנמצא בשימוש הוא /dev/mapper/3600a0980383146354a2b522d53374236.
      • ה-WWID של ה-LUN הבסיסי הוא 3600a0980383146354a2b522d53374236.

    4. מבטלים את הטעינה של מערכת הקבצים /testvol02.

        sudo umount /testvol02

    5. אם צריך, מאתרים ומסירים את הרשומה המתאימה למערכת הקבצים /testvol02 מהקובץ /etc/fstab על ידי הוספת הערה או מחיקה של השורה הרלוונטית.

        grep testvol02 /etc/fstab

      פלט לדוגמה:

        /dev/mapper/testvg01-lv02 /testvol02                    xfs     defaults        0 0

    6. משביתים את עוצמת הקול הלוגית lv02.

        sudo lvchange -an /dev/testvg01/lv02

    7. מסירים את הנפח הלוגי lv02 מקבוצת הנפחים testvg01.

        sudo lvremove /dev/testvg01/lv02

      פלט לדוגמה:

        Logical volume "lv02" successfully removed

    8. מסירים את הווליום הפיזי /dev/mapper/3600a0980383146354a2b522d53374236 מקבוצת הווליומים testvg01.

      9.   sudo vgreduce testvg01 /dev/mapper/3600a0980383146354a2b522d53374236

      פלט לדוגמה:

        Removed "/dev/mapper/3600a0980383146354a2b522d53374236" from volume group "testvg01"
    9. אופציונלי: אחרי שמסירים את הווליום הלוגי ואת הווליום הפיזי, משתמשים בפקודות vgdisplay -v ו-dmsetup ls -tree כדי לוודא שה-LVM לא משתמש יותר במכשיר. אם המכשיר כבר לא בשימוש, הוא לא יופיע בקטע Physical volumes (נפחים פיזיים) בפלט הפקודה vgdisplay, ולא יופיע כמשויך לנפח כלשהו בפלט הפקודה dmsetup.

    מערכת הקבצים המקומית

    ניתוק נפח אחסון דרך מערכת קבצים מקומית ב-RHEL7.x,‏ RHEL 8.x,‏ Oracle Linux 7.x ו-Oracle Linux 8.x.

    בדוגמה הבאה מוסבר איך להסיר מערכת קבצים (/localfs01) ואת ה-LUN הבסיסי.

    איך לעשות את זה?

    1. מזהים את ה-LUN הבסיסי שמשויך למערכת הקבצים /localfs01.

      df -h|grep localfs01

      פלט לדוגמה:

      /dev/mapper/3600a0980383146354a2b522d53374236    100G   33M  100G   1% /localfs01

      הפלט של הפקודה df מראה שמערכת הקבצים /localfs01 משויכת למכשיר /dev/mapper/3600a0980383146354a2b522d53374236.

    2. מבטלים את הטעינה של מערכת הקבצים /localfs01.

      sudo umount /localfs01

    3. אם צריך, מאתרים ומסירים את הרשומה המתאימה למערכת הקבצים /localfs01 מהקובץ /etc/fstab על ידי הוספת הערה או מחיקה של השורה הרלוונטית.

      grep localfs01 /etc/fstab

      פלט לדוגמה:

      grep localfs01 /etc/fstab
/dev/mapper/3600a0980383146354a2b522d53374236 /localfs01    xfs defaults 0 0

    Oracle ASM

    מנתקים נפח אחסון באמצעות Oracle ASM ל-RHEL7.x,‏ RHEL 8.x,‏ Oracle Linux 7.x ו-Oracle Linux 8.x.

    בדוגמה הבאה מוסבר איך להסיר דיסק (DEMO_0001) ואת ה-LUN המשויך ב-Oracle ASM.

    איך לעשות את זה?

    1. מזהים את הדיסק ב-Oracle ASM שרוצים להסיר.

      sqlplus / as sysasm

set lines 999;
col diskgroup for a15
col diskname for a15
col path for a35
select a.name DiskGroup,b.name DiskName, b.total_mb, (b.total_mb-b.free_mb) Used_MB, b.free_mb,b.path,b.header_status
from v$asm_disk b, v$asm_diskgroup a
where a.group_number (+) =b.group_number
order by b.group_number,b.name;

DISKGROUP   DISKNAME      TOTAL_MB    USED_MB    FREE_MB PATH                    HEADER_STATU
--------------- --------------- ---------- ---------- ---------- ----------------------------------- ------------
DATA        DATA_0000        25600   5676      19924 /dev/asmdisks/DATA1             MEMBER
DEMO        DEMO_0000        25600     16      25584 /dev/asmdisks/DEMO1             MEMBER
DEMO        DEMO_0001       102400     51     102349 /dev/asmdisks/DEMO2             MEMBER
RECO        RECO_0000        25600   3896      21704 /dev/asmdisks/RECO1             MEMBER

      פלט לדוגמה:

      DISKGROUP   DISKNAME      TOTAL_MB    USED_MB    FREE_MB PATH                    HEADER_STATU
--------------- --------------- ---------- ---------- ---------- ----------------------------------- ------------
DATA        DATA_0000        25600   5676      19924 /dev/asmdisks/DATA1             MEMBER
DEMO        DEMO_0000        25600     16      25584 /dev/asmdisks/DEMO1             MEMBER
DEMO        DEMO_0001       102400     51     102349 /dev/asmdisks/DEMO2             MEMBER
RECO        RECO_0000        25600   3896      21704 /dev/asmdisks/RECO1             MEMBER

      הפלט של השאילתה מראה שהמכשיר שמשויך לדיסק DEMO_0001 הוא /dev/asmdisks/DEMO2.

    2. קובעים את מכשיר ה-multipath שמשויך לדיסק ואת ה-WWID שלו.

      ls -l /dev/asmdisks/DEMO2
lrwxrwxrwx 1 root root 8 Dec 29 17:52 /dev/asmdisks/DEMO2 -> ../dm-18

      sudo multipath -ll|grep dm-18
3600a0980383146354a2b522d53374247 dm-18 NETAPP  ,LUN C-Mode

    3. מסירים את הדיסק מקבוצת הדיסקים.

      SQL> alter diskgroup DEMO drop disk DEMO_0001 rebalance power 5;

Diskgroup altered.

col diskgroup for a15
col diskname for a15
col path for a35
select a.name DiskGroup,b.name DiskName, b.total_mb, (b.total_mb-b.free_mb) Used_MB, b.free_mb,b.path,b.header_status
from v$asm_disk b, v$asm_diskgroup a
where a.group_number (+) =b.group_number
order by b.group_number,b.name;

DISKGROUP   DISKNAME      TOTAL_MB    USED_MB    FREE_MB PATH                    HEADER_STATU
--------------- --------------- ---------- ---------- ---------- ----------------------------------- ------------
          0     0          0 /dev/asmdisks/DEMO2             FORMER
DATA        DATA_0000        25600   5676      19924 /dev/asmdisks/DATA1             MEMBER
DEMO        DEMO_0000        25600     64      25536 /dev/asmdisks/DEMO1             MEMBER
RECO        RECO_0000        25600   3896      21704 /dev/asmdisks/RECO1             MEMBER

SQL> exit

    4. (מבצעים את השלב הזה בכל הצמתים באשכול). מסירים את כל ההפניות לדיסק מהקובץ /etc/udev/rules.d/99-oracle-asmdevices.rules.

      בדוגמה הזו, אנחנו מסירים את שורות 9 ו-10 כי הן משויכות לדיסק DEMO_0001 ול-WWID של 3600a0980383146354a2b522d53374247 שצוינו בשלב 1.ב בתהליך הזה.

      cat -n /etc/udev/rules.d/99-oracle-asmdevices.rules
 1  # BEGIN ASM disk udev rules for /dev/mapper/3600a0980383146354a2b522d53374244
 2  ACTION=="add|change", ENV{DM_UUID}=="mpath-3600a0980383146354a2b522d53374244", SYMLINK+="asmdisks/DATA1", GROUP="asmadmin", OWNER="grid", MODE="0660"
 3  # END ASM disk udev rules for /dev/mapper/3600a0980383146354a2b522d53374244
 4  # BEGIN ASM disk udev rules for /dev/mapper/3600a0980383146354a2b522d53374243
 5  ACTION=="add|change", ENV{DM_UUID}=="mpath-3600a0980383146354a2b522d53374243", SYMLINK+="asmdisks/RECO1", GROUP="asmadmin", OWNER="grid", MODE="0660"
 6  # END ASM disk udev rules for /dev/mapper/3600a0980383146354a2b522d53374243
 7  # BEGIN ASM disk udev rules for /dev/mapper/3600a0980383146354a2b522d53374242
 8  ACTION=="add|change", ENV{DM_UUID}=="mpath-3600a0980383146354a2b522d53374242", SYMLINK+="asmdisks/DEMO1", GROUP="asmadmin", OWNER="grid", MODE="0660"
 9  # BEGIN ASM disk udev rules for /dev/mapper/3600a0980383146354a2b522d53374247
10  ACTION=="add|change", ENV{DM_UUID}=="mpath-3600a0980383146354a2b522d53374247", SYMLINK+="asmdisks/DEMO2", GROUP="asmadmin", OWNER="grid", MODE="0660"
11  # END ASM disk udev rules for /dev/mapper/3600a0980383146354a2b522d53374247

    5. (מבצעים את השלב הזה בכל הצמתים באשכול.) מחילים udev שינויים בקבוצת הכללים.

      sudo udevadm control -R

    Oracle Linux Virtualization Manager

    ניתוק נפח אחסון באמצעות Oracle Linux Virtualization Manager 4.4.10.7

    אין תמיכה בהסרה של מכשירי Fibre Channel בודדים מדומיין אחסון של Oracle Linux Virtualization Manager. צריך להסיר את דומיין האחסון לפני שאפשר להסיר את יחידות ה-LUN הבסיסיות.

    הדוגמה הבאה מראה איך להסיר LUN עם WWID של 3600a0980383146354a2b522d53374244 ו-3600a0980383146354a2b522d53374245 ששייכים לדומיין האחסון olvm-domain-02 של Oracle Linux Virtualization Manager.

    1. ב-Oracle Linux Virtualization Manager, עוברים אל Storage (אחסון) > Domains (דומיינים).
    2. בוחרים את דומיין האחסון olvm-domain-02.
    3. לוחצים על ניהול הדומיין.
    4. רושמים את מספרי ה-WWID של יחידות ה-LUN של Fibre Channel שרוצים להסיר. בדוגמה הזו, מזהי ה-WWID הם 3600a0980383146354a2b522d53374244 ו-3600a0980383146354a2b522d53374245.
    5. סוגרים את החלונית ניהול הדומיין.
    6. מעבירים את דומיין האחסון למצב תחזוקה באופן הבא:
      1. לוחצים על דומיין האחסון.
      2. בוחרים בכרטיסייה מרכז נתונים.
      3. לוחצים על תחזוקה ואז על אישור.

        4. מידע נוסף על השלב הזה זמין במאמר הזה בתיעוד של Oracle: איך מסירים בבטחה תחום אחסון מהסביבה.

    7. לוחצים על ניתוק ואז על אישור.
    8. מסירים את דומיין האחסון:
      1. חוזרים אל אחסון > דומיינים.
      2. בוחרים את דומיין האחסון.
      3. לוחצים על הסרה ואז על אישור.

    Oracle VM Server

    ניתוק נפח אחסון דרך Oracle VM Server בגרסה 3.4.6

    הדוגמה הבאה מראה איך להסיר את ה-LUN עם ה-WWID‏ 3600a0980383146354a2b522d53374236.

    איך לעשות את זה?

    1. ב-Oracle VM Manager, מוחקים את הדיסק הפיזי המשויך. מסמכי Oracle: מחיקת דיסק פיזי

      בדוגמה הזו, השם של המסוף OVM של הדיסק הפיזי עם WWID של 3600a0980383146354a2b522d53374236 הוא NETAPP (10).

      1. בקטע Servers and VMs (שרתים ומכונות וירטואליות), בוחרים את הדיסק הפיזי.
      2. לוחצים על מחיקת דיסק פיזי ואז על אישור.

  2. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > Servers.

  3. לוחצים על שם השרת שמכיל את נפחי האחסון שרוצים לנתק.

  4. בקטע LUNs, לוחצים על Detach Volumes (ניתוק נפחי אחסון).

  5. ברשימה Target volumes (נפחי אחסון של יעד), בוחרים את נפח האחסון שרוצים לנתק. אפשר גם לבחור כמה נפחי אחסון.

  6. אופציונלי: כברירת מחדל, השרת מופעל מחדש כשמנתקים נפח אחסון. אם לא רוצים להפעיל מחדש את השרת, מסמנים את התיבה דילוג על הפעלה מחדש של השרת.

  7. לוחצים על ניתוק אמצעי אחסון.

    אם לא בחרתם באפשרות Skip reboot for the server (דילוג על הפעלה מחדש של השרת) בשלב 6, השרת יופעל מחדש וינתק את נפח האחסון ואת מספרי ה-LUN שלו.

  8. (מבצעים את השלב הזה אם דילגתם על ההפעלה מחדש בשלב 6). אחרי שמנתקים את נפח האחסון דרך Google Cloud המסוף, מבצעים סריקה מחדש של SCSI וניקוי של המכשיר במערכת ההפעלה.

    יכול להיות שההוראות יהיו שונות בהתאם למערכת ההפעלה. אם נתקלים בבעיה, אפשר לעיין במדריך ההגדרות של מערכת ההפעלה.

    מנהל נפחים לוגיים (LVM)

    הדוגמה הזו רלוונטית ל-RHEL7.x,‏ RHEL 8.x,‏ Oracle Linux 7.x,‏ Oracle Linux 8.x,‏ SLES 12 SP4,‏ SLES 12 SP5,‏ SLES 15 ו-SLES 15 SP1.

    1. מסירים את הנתיבים שמשויכים ל-LUN.

      הנה דוגמה מסביבת Bare Metal Solution:

          sudo /bin/rescan-scsi-bus.sh -r
    Syncing file systems
    Scanning SCSI subsystem for new devices and remove devices that have disappeared
    Scanning host 0 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
    Scanning host 1 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
    Scanning host 2 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
    ...
    Scanning host 17 for all SCSI target IDs, all LUNs
    0 new or changed device(s) found.
    0 remapped or resized device(s) found.
    4 device(s) removed.
      [14:0:2:1]
      [14:0:3:1]
      [16:0:0:1]
      [16:0:1:1]

    2. טוענים מחדש את מפות הנתיבים המרובים.

        sudo /sbin/multipath -r

    מערכת הקבצים המקומית

    הדוגמה הזו רלוונטית ל-RHEL7.x,‏ RHEL 8.x,‏ Oracle Linux 7.x ו-Oracle Linux 8.x.

    1. מסירים את הנתיבים שמשויכים ל-LUN.

      הנה דוגמה מסביבת Bare Metal Solution:

        sudo /bin/rescan-scsi-bus.sh -r
  Syncing file systems
  Scanning SCSI subsystem for new devices and remove devices that have disappeared
  Scanning host 0 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
  Scanning host 1 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
  Scanning host 2 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
  ...
  Scanning host 17 for all SCSI target IDs, all LUNs
  0 new or changed device(s) found.
  0 remapped or resized device(s) found.
  4 device(s) removed.
    [14:0:2:1]
    [14:0:3:1]
    [16:0:0:1]
    [16:0:1:1]

    2. טוענים מחדש את מפות הנתיבים המרובים.

       sudo /sbin/multipath -r

    Oracle ASM

    הדוגמה הזו רלוונטית ל-RHEL7.x,‏ RHEL 8.x,‏ Oracle Linux 7.x ו-Oracle Linux 8.x.

    מבצעים את השלב הזה בכל הצמתים באשכול.

    1. מסירים את הנתיבים שמשויכים ל-LUN.

      הנה דוגמה מסביבת Bare Metal Solution:

        sudo /bin/rescan-scsi-bus.sh -r
  Syncing file systems
  Scanning SCSI subsystem for new devices and remove devices that have disappeared
  Scanning host 0 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
  Scanning host 1 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
  Scanning host 2 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
  ...
  Scanning host 17 for  all SCSI target IDs, all LUNs
  0 new or changed device(s) found.
  0 remapped or resized device(s) found.
  4 device(s) removed.
    [14:0:2:8]
    [14:0:3:8]
    [16:0:0:8]
    [16:0:3:8]

    2. טוענים מחדש את מפות הנתיבים המרובים.

      sudo /sbin/multipath -r

    Oracle Linux Virtualization Manager

    הדוגמה הזו רלוונטית ל-Oracle Linux Virtualization Manager 4.4.10.7.

    בדוגמה הזו נעשה שימוש ב-remove_stale_lun.ymlAnsible playbook שסופק כחלק מההתקנה של Oracle Linux Virtualization Manager. ה-playbook משתמש בתפקיד Ansible שיוצר מלאי של מארחי KVM מ-Oracle Linux Virtualization Manager, ואז מסיר את ה-WWID שצוינו ממארחי KVM האלה. למידע נוסף, אפשר לעיין ב-Ansible playbook.

    1. מעדכנים את הקובץ passwords.yml עם הסיסמה של מארחי ה-KVM בשיטה שמתאימה לסביבת Ansible שלכם.
    2. עורכים את הקובץ remove_stale_lun.yml כדי לעדכן את הקטע vars עם הערכים של data_center ושל lun_wwid כך שיתאימו לערכי ה-WWID שזוהו בשלב 1.ד בתהליך הזה.
        vars:
   ansible_ssh_common_args: "-o StrictHostKeyChecking=no"
   ansible_user: root
   ansible_ssh_private_key_file: /etc/pki/ovirt-engine/keys/engine_id_rsa

   engine_fqdn: manager.olvm.test
   engine_user: admin@internal

   data_center: default
   lun_wwid: 3600a0980383146354a2b522d53374244 3600a0980383146354a2b522d53374245

    3. ממנוע Oracle Linux Virtualization Manager, מריצים את מדריך Ansible.

          ansible-playbook /usr/share/ansible/collections/ansible_collections/ovirt/ovirt/roles/remove_stale_lun/examples/remove_stale_lun.yml

    PLAY [oVirt remove stale LUN] ***********************************************************************************************************************************************************

    ... [output skipped]

    TASK [ovirt.ovirt.remove_stale_lun : Logout from oVirt] *********************************************************************************************************************************
    skipping: [localhost]

    PLAY RECAP ******************************************************************************************************************************************************************************
    localhost                  : ok=7    changed=3    unreachable=0    failed=0    skipped=1    rescued=0    ignored=0

      אחרי שה-playbook של Ansible מסתיים, הנתיבים שמשויכים ל-LUN מוסרים בבטחה ממארחי ה-KVM.

    Oracle VM Server

    הדוגמה הזו רלוונטית ל-Oracle VM Server בגרסה 3.4.6.

    מבצעים את השלב הזה בכל שרתי Oracle VM שאליהם צורף ה-LUN.

    1. מסירים את הנתיבים שמשויכים ל-LUN.
      sudo /usr/bin/rescan-scsi-bus.sh -r
Syncing file systems
Scanning SCSI subsystem for new devices and remove devices that have disappeared
Scanning host 0 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
Scanning host 1 for  SCSI target IDs  0 1 2 3 4 5 6 7, all LUNs
Scanning host 2 for  SCSI target IDs  0 1 2 3
[output skipped]
Scanning host 17 for  all SCSI target IDs, all LUNs
0 new or changed device(s) found.
0 remapped or resized device(s) found.
4 device(s) removed.
  [14:0:2:2]
  [14:0:3:2]
  [16:0:2:2]
  [16:0:3:2]

    2. טוענים מחדש את מפות הנתיבים המרובים.

      sudo /sbin/multipath -r

מחיקת יחידות LUN מנפח אחסון

לפני שמוחקים LUN מנפח אחסון, צריך לנתק את נפח האחסון מכל השרתים שהוא מחובר אליהם. אפשר לקרוא על ניתוק נפח אחסון משרת.

כדי למחוק LUN מנפח אחסון, פועלים לפי השלבים הבאים:

  1. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > Volumes.

  2. לוחצים על שם נפח האחסון שמכיל את מספרי היחידות הלוגיות (LUN) שרוצים למחוק.

  3. בקטע LUNs (מספרי יחידות לוגיות), בוחרים את מספרי היחידות הלוגיות שרוצים למחוק.

  4. לוחצים על Delete.

    כשמוחקים LUN, הוא עובר תקופת צינון של שבעה ימים. ה-LUN נמחק רק אחרי שתקופת הצינון מסתיימת. אם רוצים לשחזר את ה-LUN במהלך תקופת הצינון, צריך לפנות אל שירות הלקוחות.

    אם רוצים לדלג על תקופת הצינון ולמחוק את ה-LUN באופן סופי, ממשיכים לשלבים הבאים:

  5. בוחרים את מספר ה-LUN שרוצים לדלג על תקופת הצינון שלו.

  6. לוחצים על הוצאה.

  7. לוחצים על אישור.

    מחיקה והוצאה הן פעולות ממושכות. כדי לבדוק את הסטטוס, במסוףGoogle Cloud , לוחצים על Notifications. כשהפעולה של המחיקה מסתיימת, הסטטוס של ה-LUN משתנה ל-Cool Off. כשהפעולה של ההוצאה מסתיימת, ה-LUN מוסר מרשימת ה-LUN.

    אחרי שמוחקים את ה-LUN, נפח האחסון חוזר לנפח האחסון שלכם וזמין לשימוש. עם זאת, המכסה מוחזרת רק כשמוחקים את נפח האחסון או כשמפנים אותו. אם מוחקים את ה-LUN, המכסה מוחזרת אחרי תקופת הצינון של שבעה ימים. אבל אם מוציאים את ה-LUN, המכסה חוזרת אליכם אחרי שהפעולה הושלמה.

אם רוצים לצרף מחדש את נפח האחסון אחרי מחיקת LUN, אפשר לעיין במאמר בנושא צירוף נפח אחסון לשרת.

מחיקת נפח אחסון

אפשר למחוק כמה נפחי אחסון בבת אחת.

לפני שמוחקים נפח אחסון, צריך לנתק אותו מכל השרתים שהוא מחובר אליהם. אפשר לקרוא על ניתוק נפח אחסון משרת.

כדי למחוק נפח אחסון, פועלים לפי השלבים הבאים:

  1. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > Volumes.

  2. בוחרים את נפח האחסון.

  3. לוחצים על Delete.

    כשמוחקים נפח אחסון, הוא עובר תקופת צינון של שבעה ימים. נפח האחסון יימחק רק אחרי שתקופת הצינון תסתיים. אם רוצים לשחזר את נפח האחסון במהלך תקופת הצינון, צריך לפנות אל Customer Care.

    אם אתם רוצים לדלג על תקופת הצינון ולמחוק את נפח האחסון באופן סופי, אתם צריכים להמשיך לשלבים הבאים:

  4. בוחרים את נפח האחסון שרוצים לדלג על תקופת הצינון שלו.

  5. לוחצים על הוצאה.

  6. לוחצים על אישור.

    מחיקה והוצאה הן פעולות ממושכות. כדי לבדוק את הסטטוס, במסוףGoogle Cloud , לוחצים על Notifications. כשפעולת המחיקה מסתיימת, הסטטוס של נפח האחסון משתנה ל-Cool Off. כשפעולת ההוצאה מסתיימת, נפח האחסון מוסר מרשימת נפחי האחסון.

    אחרי שמחקתם את נפח האחסון, המכסה חוזרת אליכם אחרי תקופת צינון של שבעה ימים. עם זאת, אם אתם מפנים את נפח האחסון, המכסה חוזרת אליכם אחרי שהפעולה של פינוי נפח האחסון מסתיימת.

ניהול תמונות מצב של נפח האתחול

אפשר לנהל את התמונות של עוצמת הקול של האתחול בדרכים הבאות:

צפייה בתמונות מצב של נפח האתחול ובפרטים שלהן

אתם יכולים לראות את רשימת התמונות של נפח האתחול ואת הפרטים שלהן, כולל:

  • מזהה
  • שם
  • תיאור
  • זמן יצירה
  • נפח משויך

  • סוג

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Volumes.
  2. לוחצים על שם עוצמת הקול.
  3. בדף פרטי נפח האחסון, בקטע תמונות מצב, אפשר לראות את רשימת תמונות המצב והפרטים שלהן.

gcloud

כדי להציג רשימה של כל התמונות של נפח אתחול, מריצים את הפקודה gcloud bms volumes snapshots list.

gcloud bms volumes snapshots list --project=PROJECT_ID --region=REGION --volume=VOLUME_NAME

כדי לראות את הפרטים של תמונת מצב ספציפית של נפח אתחול, מריצים את הפקודה gcloud bms volumes snapshots describe.

gcloud bms volumes snapshots describe --project=PROJECT_ID --region=REGION --volume=VOLUME_NAME --snapshot=SNAPSHOT_NAME

API

כדי להציג רשימה של כל תמונות המצב של אמצעי האחסון של האתחול, מזינים את מזהה הפרויקט, האזור ושם אמצעי האחסון בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/snapshots"

כדי לראות את הפרטים של תמונת מצב של נפח אתחול, מזינים את מזהה הפרויקט, האזור, שם הנפח ושם תמונת המצב בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ולוחצים על המקש Enter או Return.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/snapshots/SNAPSHOT_NAME"

יצירת snapshot של נפח אתחול

אפשר ליצור תמונות מצב של נפחי אתחול.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Volumes.
  2. לוחצים על שם עוצמת הקול.
  3. בדף פרטי אמצעי האחסון, בקטע תמונות מצב, לוחצים על יצירה.
  4. בדף Create a new volume snapshot:
    1. בשדה שם, מזינים שם ייחודי לתמונת המצב.
    2. בשדה Description (תיאור), מזינים תיאור לתמונת המצב.
  5. לוחצים על יצירה.

gcloud

כדי ליצור קובץ snapshot של נפח האתחול, מריצים את gcloud bms volumes snapshotהפקודה.

gcloud bms volumes snapshot --project=PROJECT_ID --region=REGION --volume=VOLUME_NAME --snapshot=SNAPSHOT_NAME --description=DESCRIPTION

API

כדי ליצור תמונת מצב של נפח האתחול, מזינים את מזהה הפרויקט, האזור, שם הנפח, שם תמונת המצב ותיאור תמונת המצב בפקודה הבאה curl. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על המקש Enter או Return.

curl -X POST \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/snapshots"
 -d \
'{\''name\'':
\''projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/snapshots/SNAPSHOT_NAME\'', \''description\'': \''DESCRIPTION\''}' \

מחיקת תמונת מצב של נפח אתחול

אפשר למחוק תמונות מצב של נפח האתחול.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Volumes.
  2. לוחצים על שם עוצמת הקול.
  3. בדף פרטי נפח האחסון, בקטע תמונות מצב, בוחרים את תמונת המצב שרוצים למחוק.
  4. לוחצים על Delete.
  5. כשמופיעה בקשה, לוחצים על אישור.

gcloud

כדי למחוק תמונת מצב של נפח אתחול, מריצים את הפקודה gcloud bms volumes snapshots delete.

gcloud bms volumes snapshots delete --project=PROJECT_ID --region=REGION --volume=VOLUME_NAME --snapshot=SNAPSHOT_NAME

כשמופיעה בקשה, מקלידים Y ולוחצים על מקש Enter או על מקש Return.

API

כדי למחוק תמונת מצב של נפח אתחול, מזינים את מזהה הפרויקט, האזור, שם הנפח ושם תמונת המצב בפקודה הבאה curl. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

curl -X DELETE \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/snapshots/SNAPSHOT_NAME"

שחזור של קובץ snapshot של נפח אתחול

אפשר לשחזר נפח אתחול מתמונת מצב.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > Servers.

  2. מפסיקים את השרת שמצורף לנפח שרוצים לשחזר. אפשר לקרוא על הפעלת שרת Bare Metal Solution.

    צריך להמתין עד שהכיבוי יושלם לפני שעוברים לשלב הבא.

  3. עוברים לדף Compute Engine > Bare Metal Solution > Volumes.

  4. לוחצים על שם הנפח שרוצים לשחזר.

  5. בדף פרטי נפח האחסון:

    1. לוחצים על ליד התמונה של מצב המערכת שרוצים לשחזר.
    2. לוחצים על שחזור.
    3. כשמופיעה בקשה, לוחצים על אישור.

gcloud

כדי לשחזר תמונת מצב של אמצעי אחסון לאתחול, מריצים את הפקודה gcloud bms volumes restore.

gcloud bms volumes restore --project=PROJECT_ID --region=REGION VOLUME_NAME --snapshot=SNAPSHOT_NAME

API

כדי לשחזר תמונת מצב של נפח אתחול, מזינים את מזהה הפרויקט, האזור, שם הנפח ושם תמונת המצב בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ולוחצים על המקש Enter או Return.

curl -X POST \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
-H "Content-Length:0" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/volumes/VOLUME_NAME/snapshots/SNAPSHOT_NAME:restoreVolumeSnapshot"

שחזור של נפח אתחול לוקח זמן, ולכן אפשר לבדוק את הסטטוס לפי השלבים שמפורטים במאמר איך בודקים את הסטטוס של פעולה ממושכת.

ניהול אחסון קבצים ב-NFS

אפשר לנהל את אחסון הקבצים ב-NFS בדרכים הבאות:

הצגת נפחי NFS

אחרי שמזמינים ומקצים NFS ל-Bare Metal Solution, אפשר לראות את הסטטוס של אחסון קבצי ה-NFS ולוודא שההגדרות שהגדרתם הוטמעו כמו שציפיתם. Google Cloud

כדי לראות את הפרטים של נפחי ה-NFS:

המסוף

  1. עוברים לדף NFS Shares.

    לדף NFS Shares

    בדף NFS Shares מפורטים כל נפחי ה-NFS עם הפרטים הבאים:

  2. בודקים את המידע שזמין.

    שדה תיאור דוגמה
    סטטוס מציין את הזמינות של נפח NFS עיגול ירוק עם סימן וי מציין שנפח ה-NFS הוקצה.
    מזהה מזהה שהוקצה למכשיר האחסון של NFS שמארח את אמצעי האחסון שלכם.
    • לוחצים על המזהה כדי לראות מידע נוסף על נפח האחסון, כולל לקוחות מורשים ומאפייני NFS.
    • כדי לפתור בעיות במשאב הזה, צריך לשתף את המזהה עם Google Cloud התמיכה.
    		 at-2222222-nfs001
    שם השם של מכשיר האחסון NFS שמארח את אמצעי האחסון. לוחצים על השם כדי לראות מידע נוסף על אמצעי האחסון, כולל לקוחות מורשים ומאפייני NFS.

    הערה: אם לא הזנתם שם כשסיפקתם את מכשיר האחסון NFS, מופיע בשדה הזה מזהה.    		 nfs-share-7
    Location אזור לנפח האחסון של NFS asia-southeast1
    Pod

    ‫Pod שמכיל את נפח ה-NFS. פוד הוא יחידת בידוד שמכילה את המשאבים של Bare Metal Solution. אי אפשר לקשר בין משאבים בתאים שונים. באזור יכולים להיות כמה פודים.

    העמודה Pod מושבתת כברירת מחדל. כדי להפעיל את האפשרות הזו:

    1. לוחצים על הצגה/הסרה של עמודות.
    2. מסמנים את תיבת הסימון Pod.
    3. לוחצים על OK.

    אם אתם לא רוצים להפעיל את העמודה Pod, אתם יכולים ללחוץ על השם של נפח NFS כדי לראות את ה-Pod שלו.

    		 asia-southeast1-pod1
    עוצמת הקול השם של נפח האחסון ב-NFS. לוחצים על השם כדי לראות מידע נוסף על נפח האחסון של NFS, כמו תמונות מצב. at-2222222-nfs001-vol000
    תוויות הקטע הזה מציג את כל התוויות שהוספתם למשאב הזה של אחסון קבצים ב-NFS

    כדי לסנן את הפלט של המסוף באמצעות תוויות, אפשר להעתיק את הטקסט של התווית ולהדביק אותו בתיבה Filter שמעל השדה Status.    		 environment:test

gcloud

  1. כדי לראות את הסטטוס של אחסון הקבצים ב-NFS בסביבת Bare Metal Solution, מריצים את הפקודה gcloud bms nfs-shares list:

    gcloud bms nfs-shares list --project=PROJECT_ID --region=REGION

    אפשרויות נוספות לפקודה כוללות:

    • --limit: הגבלת הפלט להצגת מספר מסוים של מכשירים.
    • --filter: הגבלת הפלט להצגת מכשירים עם תווית ספציפית או פרמטר סינון אחר.

    הפלט מספק פרטים על אחסון הקבצים ב-NFS, כולל השם, המזהה, הנפח והלקוחות המורשים.

    NAME: nfs-share-7
ID: at-2222222-nfs001
PROJECT: PROJECT_ID
REGION: REGION
VOLUME_NAME: at-2222222-nfs001-vol000
STATE: PROVISIONED
ALLOWED_CLIENTS: [{"allowedCidr": "192.168.1.1/32", "networkName": "at-1111111-vlan001", "shareIp": "192.168.1.240"}]

  2. כדי לראות את הסטטוס של מכשיר אחסון קבצים ספציפי של NFS, מריצים את הפקודה gcloud bms nfs-shares describe. אפשר להשתמש בשם או במזהה של שיתוף NFS כמשתנה NFS_SHARE:

    gcloud bms nfs-shares describe NFS_SHARE --project=PROJECT_ID --region=REGION
    הפלט מספק פרטים על הלקוחות המורשים, הגדרות ה-NFS, שרת ה-NFS והמצב שלו ונפח האחסון.
    allowedClients:
– allowDev: true
  allowedClientsCidr: 192.168.1.1/32
  mountPermissions: READ_WRITE
  network: projects/PROJECT_ID/locations/REGION/networks/at-1111111-vlan001
  noRootSquash: true
  shareIp: 192.168.1.240
name: projects/PROJECT_ID/locations/REGION/nfsShares/NFS_SHARE
nfsShareId: at-2222222-nfs001
state: PROVISIONED
volume: projects/PROJECT_ID/locations/REGION/volumes/at-2222222-nfs001-vol000

API

  1. כדי לראות את הסטטוס של אחסון קבצים ב-NFS בסביבת Bare Metal Solution, כולל לקוחות מורשים ומאפייני NFS, מזינים את מזהה הפרויקט והאזור בפקודה הבאה curl. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares"

  2. כדי לראות את הסטטוס של מכשיר אחסון קבצים ספציפי של NFS, מזינים את מזהה הפרויקט, האזור והשם או המזהה של שרת ה-NFS, ואז מריצים את הפקודה הבאה:

    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares/NFS_SHARE"

ארגון אחסון קבצים ב-NFS באמצעות תוויות

כדי לעזור לכם לארגן את אחסון הקבצים ב-NFS, אתם יכולים להשתמש בתוויות. תוויות הן צמדי מפתח/ערך שאפשר לצרף לכל נפח אחסון ב-NFS, ואז לסנן את נפחי האחסון ב-NFS לפי התוויות שלהם. לדוגמה, אתם יכולים להשתמש בתוויות כדי לקבץ נפחי אחסון ב-NFS לפי מטרה, סביבה, מיקום, מחלקה וכן הלאה. השימוש בתוויות הוא אופציונלי.

הוספה או עדכון של תוויות לנפחי אחסון של NFS

אפשר להוסיף או לעדכן תוויות לנפחי NFS קיימים.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > NFS Shares.

  2. לוחצים על ליד נפח ה-NFS שרוצים לתת לו תווית.

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. לוחצים על הוספת תווית ומוסיפים את צמד המפתח/ערך.
    2. כדי לעדכן תוויות, בוחרים את התוויות הקיימות ומשנים את הערכים שלהן.
    3. לוחצים על שליחה.

  5. אחרי שחוזרים לדף NFS Shares, מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להוסיף או לעדכן תוויות לנפח NFS, משתמשים בפקודה gcloud bms nfs-shares update עם האפשרות --update-labels.

הפקודה לדוגמה הבאה מוסיפה את התוויות environment = dev ו-location = branch:

gcloud bms nfs-shares update NFS_VOLUME_NAME --project=PROJECT_ID --region=REGION --update-labels environment=dev,location=branch

אם תספקו ערך חדש לתווית שכבר קיימת, המערכת תעדכן את התווית הקיימת עם הערך החדש. אם תספקו תווית חדשה, המערכת תוסיף אותה לרשימת התוויות.

API

כדי להוסיף או לעדכן תוויות לנפח NFS, מזינים את מזהה הפרויקט, האזור, שם נפח ה-NFS ורשימת תוויות בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

בדוגמה הבאה מוצגת פקודה להקצאת התווית environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares/NFS_VOLUME_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

הסרת תוויות מנפחי NFS

אפשר להסיר תוויות מנפחי NFS.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > NFS Shares.

  2. בכרטיס של נפח ה-NFS עם התוויות שרוצים להסיר, לוחצים על הסמל .

  3. לוחצים על עריכת תוויות.

  4. בדף Labels editor:

    1. כדי למחוק תווית, לוחצים על .
    2. לוחצים על שליחה.

  5. אחרי שחוזרים לדף NFS Shares, מרעננים את הדף כדי לראות את השינויים.

gcloud

כדי להסיר תוויות מנפח אחסון NFS, משתמשים בפקודה gcloud bms nfs-shares update עם האפשרויות הבאות:

  • ‫--remove-labels: מסיר את התווית שצוינה.
  • ‫--clear-labels: מסיר את כל התוויות.

הפקודה הבאה מסירה את התווית department מנפח NFS:

gcloud bms nfs-shares update NFS_VOLUME_NAME --project=PROJECT_ID --region=REGION --remove-labels=department

הפקודה לדוגמה הבאה מסירה את כל התוויות מנפח NFS:

gcloud bms nfs-shares update NFS_VOLUME_NAME --project=PROJECT_ID --region=REGION --clear-labels

API

כדי להסיר תוויות מנפח NFS, מזינים את מזהה הפרויקט, האזור ושם נפח ה-NFS בפקודה curl הבאה. כדי להסיר את כל התוויות, צריך לספק רשימה ריקה של תוויות. כדי להסיר רק חלק מהתוויות, צריך לספק רשימה של התוויות שרוצים לשמור (ולהשמיט את התוויות שרוצים להסיר). מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

הפקודה לדוגמה הבאה מסירה את כל התוויות מלבד environment = test.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares/NFS_VOLUME_NAME?updateMask=labels"
 -d "{
  'labels' : {'environment': 'test'}
}"

אם מריצים את הפקודה curl בלי תוויות או ערכים, כל התוויות יוסרו.

'labels' : {
}

אם מריצים את הפקודה curl עם ערכים חדשים לתווית, הערך החדש מחליף את הערך הקודם.

'labels' : {
     'user': 'production',
     'env': 'production',
     'purpose': 'shared_data_store'
}

סינון נפחי NFS באמצעות תוויות

אפשר לחפש בכרכים של NFS ולסנן את התוצאות באמצעות תוויות.

המסוף

  1. עוברים לדף Compute Engine > Bare Metal Solution > NFS Shares.

  2. לוחצים על Filter בסרגל שמעל רשימת אמצעי האחסון של NFS.

  3. ברשימה Properties (נכסים), בוחרים באפשרות Labels (תוויות).

  4. מזינים את המפתח, הערך או צמד המפתח/ערך של התווית.

    לדוגמה, כדי להציג רק נפחי NFS עם התווית env:dev, אפשר להזין כל אחת מהאפשרויות הבאות:

    • מזינים את המפתח: env
    • מזינים את הערך: dev
    • מזינים את צמד המפתח/ערך: env:dev

  5. כדי להחיל את המסנן של התווית, לוחצים במקום כלשהו מחוץ לסרגל הסינון.

gcloud

כדי לסנן נפחי NFS באמצעות תוויות, משתמשים בפקודה gcloud bms nfs-shares list עם האפשרות --filter.

הערך של האפשרות --filter צריך להיות בפורמט labels.KEY=VALUE. לדוגמה, אם רוצים לסנן לפי תווית עם env כמפתח ו-dev כערך, מריצים את הפקודה הבאה:

gcloud bms nfs-shares list --project=PROJECT_ID --region=REGION --filter labels.environment=dev

למידע נוסף על תחביר המסננים ב-CLI של gcloud, אפשר לעיין במאמרי העזרה בנושא gcloud topic filters.

API

כדי לסנן נפחי NFS באמצעות תוויות, מזינים את מזהה הפרויקט והאזור, יחד עם filter=labels ותווית של צמד מפתח/ערך. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

פקודת הדוגמה הבאה מגבילה את הפלט כדי למצוא נפחי NFS עם התווית של זוג מפתח/ערך environment = test.

curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares"?filter=labels.environment=test

שינוי שם של נפח NFS

כדי לשנות את השם של נפח NFS, פועלים לפי השלבים הבאים:

המסוף

  1. במסוף Google Cloud , נכנסים לדף Compute Engine > Bare Metal Solution > NFS Shares.
  2. לוחצים על שם נפח ה-NFS.
  3. בדף פרטי שיתוף NFS, בשדה שם, לוחצים על עריכת השם.
  4. בדף עריכת שם, מזינים שם חדש.
  5. לוחצים על Save.
  6. כדי לראות את השינויים, צריך לרענן את הדף.

gcloud

כדי לשנות את השם של נפח NFS, משתמשים בפקודה gcloud bms nfs-shares rename.

gcloud bms nfs-shares rename NFS_VOLUME_NAME --new-name=NEW_NAME --project=PROJECT_ID --region=REGION

מחליפים את מה שכתוב בשדות הבאים:

  • ‫NFS_VOLUME_NAME: השם הנוכחי של נפח ה-NFS.
  • ‫NEW_NAME: השם החדש של נפח ה-NFS.
  • ‫PROJECT_ID: מזהה הפרויקט.
  • ‫REGION: המיקום של נפח ה-NFS.

יצירת נפח אחסון NFS

אפשר ליצור נפח NFS עם לקוח אחד או יותר שמוגדרים כלקוחות מורשים.

המסוף

  1. עוברים לדף NFS Shares.

    לדף NFS Shares

  2. לוחצים על יצירה.

  3. בשדה Name, מזינים שם לנפח ה-NFS.

  4. מהרשימה הנפתחת Region, בוחרים את Google Cloud האזור שבו רוצים ליצור את נפח ה-NFS.

  5. בוחרים את סוג האחסון.

  6. בשדה Size (גודל), מזינים את גודל הכונן ב-GiB.

    הגודל נע בין מינימום של 100GiB לבין מקסימום של 16TiB. אם אתם צריכים יותר מ-16TiB, אתם יכולים ליצור נפחי NFS נוספים לפי הצורך.

  7. בקטע Allowed clients (לקוחות מורשים), מוסיפים את רשתות הלקוחות המורשות:

    1. לוחצים על הוספת פריט.
    2. מסמנים את התיבה Select networks from other projects in your organization כדי לאפשר בחירת רשתות מפרויקטים אחרים.
    3. ברשימה הנפתחת בחירת רשת קיימת, בוחרים רשת.
    4. מזינים טווח כתובות IP שמותר להן לגשת לנפח NFS.
    5. מהרשימה הנפתחת הרשאות לטעינת הכונן, בוחרים את ההרשאות לטעינת הכונן עבור רשת הלקוח המורשית.
    6. מסמנים את תיבת הסימון Allow dev כדי לאפשר יצירת מכשירים.
    7. מסמנים את תיבת הסימון Allow SUID כדי להפעיל SUID.

    8. מסמנים את תיבת הסימון No root squash כדי להפעיל root squash.

      מומלץ להשבית את root squash עבור נפחי NFS חדשים. כברירת מחדל, לנפח NFS יש הרשאה 755 ובעלים root(0). אי אפשר לכתוב קבצים לנפחי NFS חדשים כש-root squash מופעל, כי כל נפחי ה-NFS החדשים הם בבעלות המשתמש root. לכן, קודם צריך ליצור נפח NFS עם root squash מושבת, לבנות את מבנה הספריות ולשנות את ההרשאה או הבעלות של נפח ה-NFS. לאחר מכן, צריך להפעיל את root squash בנפח ה-NFS על ידי הסרה והוספה מחדש של הלקוח המורשה. מידע נוסף זמין במאמר בנושא עדכון נפח NFS.

    9. לוחצים על סיום.

  8. לוחצים על יצירה.

gcloud

כדי ליצור נפח NFS, מריצים את הפקודה gcloud bms nfs-shares create. משתמשים באפשרות --allowed-client כדי לציין לקוח מורשה. כדי לציין כמה לקוחות מורשים, חוזרים על האפשרות --allowed-client.

לפני שמריצים את הפקודה, מזינים את הערכים הבאים:

  • ‫NFS_VOLUME_NAME: השם של נפח ה-NFS.
  • אזור: האזור של נפח ה-NFS.
  • ‫SIZE_GIB: גודל נפח האחסון של NFS ב-GiB.
  • ‫STORAGE_TYPE: סוג האחסון של אמצעי האחסון הבסיסי.
  • NETWORK_NAME: שם הרשת שרוצים לאפשר.
  • ‫(Optional) PROJECT_ID: מזהה הפרויקט של רשת הלקוח המורשית. אם לא תציינו מזהה פרויקט, ברירת המחדל תהיה הפרויקט שאליו משויך נפח ה-NFS.
  • ‫IP_ADDRESS_RANGE: רשת משנה של כתובות ה-IP שמורשות לגשת לנפח NFS. בדרך כלל זו רשת הלקוח.
  • ‫MOUNT_PERMISSIONS: הרשאות הרכבה לרשת הלקוח המותרת.
  • ALLOW_DEV: האם לאפשר יצירה של מכשירים (yes/no).
  • ‫ALLOW_SUID: אישור SUID (כן/לא).
  • ‫ENABLE_ROOT_SQUASH: הפעלה של root squash (כן/לא). מומלץ להשבית את root squash עבור נפחי NFS חדשים. כברירת מחדל, לנפח NFS יש הרשאה 755 ובעלים root(0). אי אפשר לכתוב קבצים לנפחי NFS חדשים כש-root squash מופעל, כי כל נפחי ה-NFS החדשים הם בבעלות המשתמש root. לכן, קודם צריך ליצור נפח NFS עם root squash מושבת, לבנות את מבנה הספרייה ולשנות את ההרשאה או הבעלות של נפח ה-NFS. אחר כך, צריך להפעיל את root squash בנפח ה-NFS על ידי הסרה והוספה מחדש של הלקוח המורשה. מידע נוסף זמין במאמר בנושא עדכון של נפח NFS.
gcloud bms nfs-shares create --project=PROJECT_ID --region=REGION NFS_VOLUME_NAME \
--size-gib=SIZE_GIB --storage-type=STORAGE_TYPE \
--allowed-client=network=NETWORK_NAME,\
network-project-id=PROJECT_ID,cidr=IP_ADDRESS_RANGE,\
mount-permissions=MOUNT_PERMISSIONS,allow-dev=ALLOW_DEV,allow-suid=ALLOW_SUID,\
enable-root-squash=ENABLE_ROOT_SQUASH \

API

כדי ליצור נפח NFS, מזינים את הערכים של המשתנים בפקודה curl הבאה. אפשר להשתמש ברשימה allowedClients כדי לציין את הלקוחות המורשים.

לפני שמריצים את הפקודה, מזינים את הערכים הבאים:

  • ‫NFS_VOLUME_NAME: השם של נפח ה-NFS.
  • אזור: האזור של נפח ה-NFS.
  • ‫SIZE_GIB: גודל נפח האחסון של NFS ב-GiB.
  • ‫STORAGE_TYPE: סוג האחסון של אמצעי האחסון הבסיסי.
  • NETWORK_NAME: שם הרשת שרוצים לאפשר.
  • ‫(Optional) PROJECT_ID: מזהה הפרויקט של רשת הלקוח המורשית. אם לא תציינו מזהה פרויקט, ברירת המחדל תהיה הפרויקט שאליו משויך נפח ה-NFS.
  • ‫IP_ADDRESS_RANGE: רשת משנה של כתובות ה-IP שמורשות לגשת לנפח NFS. בדרך כלל זו רשת הלקוח.
  • ‫MOUNT_PERMISSIONS: הרשאות הרכבה לרשת הלקוח המותרת.
  • ALLOW_DEV: האם לאפשר יצירה של מכשירים (yes/no).
  • ‫ALLOW_SUID: אישור SUID (כן/לא).
  • ‫ENABLE_ROOT_SQUASH: הפעלה של root squash (כן/לא). מומלץ להשבית את root squash עבור נפחי NFS חדשים. כברירת מחדל, לנפח NFS יש הרשאה 755 ובעלים root(0). אי אפשר לכתוב קבצים לנפחי NFS חדשים כש-root squash מופעל, כי כל נפחי ה-NFS החדשים הם בבעלות המשתמש root. לכן, קודם צריך ליצור נפח NFS עם root squash מושבת, לבנות את מבנה הספרייה ולשנות את ההרשאה או הבעלות של נפח ה-NFS. אחר כך, צריך להפעיל את root squash בנפח ה-NFS על ידי הסרה והוספה מחדש של הלקוח המורשה. מידע נוסף זמין במאמר בנושא עדכון של נפח NFS.

מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

curl -X POST \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares"
 -d \
'{
  "name": "projects/PROJECT_ID/locations/REGION/nfsShares/NFS_VOLUME_NAME",
  "labels": {
    "nfsKey1": "some_value",
    "key2": "another_value",
  },
  "requestedSizeGib": "SIZE_GIB",
  "storageType": "STORAGE_TYPE",
  "allowedClients": [
    {
      "network": "projects/PROJECT_ID/locations/REGION/networks/NETWORK_NAME",
      "allowedClientsCidr": "IP_ADDRESS_RANGE",
      "mountPermissions": "MOUNT_PERMISSIONS",
      "allowDev": ALLOW_DEV,
      "allowSuid": ALLOW_SUID,
      "noRootSquash": ENABLE_ROOT_SQUASH,
    }
  ],
}'

יצירת נפח NFS נמשכת זמן מה, ולכן אפשר לבדוק את הסטטוס לפי השלבים שמפורטים במאמר איך בודקים את הסטטוס של פעולה ממושכת.

עדכון נפח אחסון NFS

אחרי שיוצרים נפח NFS, אפשר לעדכן רק את הלקוחות המורשים שלו.

המסוף

  1. עוברים לדף NFS Shares.

    לדף NFS Shares

  2. לוחצים על השם של נפח ה-NFS.

  3. כדי להוסיף לקוח מורשה:

    1. בקטע Allowed clients, לוחצים על Add.
    2. בדף Add allowed clients (הוספת לקוחות מורשים), לוחצים על Add an item (הוספת פריט).
    3. מסמנים את התיבה Select networks from other projects in your organization כדי לאפשר בחירת רשתות מפרויקטים אחרים.
    4. ברשימה הנפתחת בחירת רשת קיימת, בוחרים רשת.
    5. מזינים טווח כתובות IP שמותר להן לגשת לנפח NFS.
    6. מהרשימה הנפתחת הרשאות לטעינה, בוחרים את ההרשאות לטעינה של רשת הלקוח המורשית.
    7. מסמנים את תיבת הסימון Allow dev כדי לאפשר יצירת מכשירים.
    8. מסמנים את תיבת הסימון Allow SUID כדי להפעיל SUID.

    9. מסמנים את תיבת הסימון No root squash כדי להפעיל root squash.

      מומלץ להשבית את root squash עבור נפחי NFS חדשים. כברירת מחדל, לנפח NFS יש הרשאה 755 ובעלים root(0). אי אפשר לכתוב קבצים לנפחי NFS חדשים כש-root squash מופעל, כי כל נפחי ה-NFS החדשים הם בבעלות המשתמש root. לכן, קודם צריך ליצור נפח NFS עם root squash מושבת, לבנות את מבנה הספריות ולשנות את ההרשאה או הבעלות של נפח ה-NFS. לאחר מכן, צריך להפעיל את root squash בנפח ה-NFS על ידי הסרה והוספה מחדש של הלקוח המורשה. מידע נוסף זמין במאמר בנושא עדכון נפח NFS.

    10. לוחצים על סיום.

    11. לוחצים על הוספה.

  4. כדי לעדכן לקוח מורשה:

    1. בוחרים את רשת הלקוח המותרת.
    2. לוחצים על עדכון.
    3. בדף עדכון הלקוחות המורשים, לוחצים על רשת הלקוחות כדי להציג את הפרטים שלה.
    4. מעדכנים את שדות החובה.
    5. לוחצים על סיום.
    6. לוחצים על עדכון.

gcloud

כדי לעדכן את רשימת הלקוחות המורשים עבור נפח NFS, אפשר להשתמש באפשרויות הבאות עם הפקודה gcloud bms nfs-shares update:

  • ‫--add-allowed-client: הוספת לקוח מורשה. כדי להוסיף כמה לקוחות מורשים, חוזרים על האפשרות הזו.
  • ‫--remove-allowed-client: מסירים לקוח מורשה. צריך לספק את הערכים של NETWORK_NAME ושל IP_ADDRESS_RANGE עם האפשרות הזו. אפשר לחזור על האפשרות הזו כדי להסיר כמה לקוחות מורשים.
  • --clear-allowed-client: מסירים את כל הלקוחות המורשים.

כדי לעדכן נפח NFS, מריצים את הפקודה gcloud bms nfs-shares update עם האפשרויות המתאימות. לדוגמה:

gcloud bms nfs-shares update --project=PROJECT_ID --region=REGION NFS_VOLUME_NAME --remove-allowed-client=network=NETWORK_NAME,network-project-id=PROJECT_ID,cidr=IP_ADDRESS_RANGE

כדי לעדכן את המאפיינים של לקוח מורשה, מסירים אותו באמצעות האפשרות --remove-allowed-client ואז מוסיפים אותו שוב עם מאפיינים מעודכנים באמצעות האפשרות --add-allowed-client.

API

כדי לעדכן נפח NFS, מזינים את הערכים של המשתנים בפקודה curl הבאה. רשימה מלאה של משתנים מופיעה במאמר יצירת אמצעי אחסון NFS. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על Enter או על Return.

curl -X PATCH \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares/NFS_VOLUME_NAME?updateMask=allowed_clients%2Clabels"
 -d \
'{
  "name": "projects/PROJECT_ID/locations/REGION/nfsShares/NFS_VOLUME_NAME",
  "labels": {
    "newKey": "newVal",
  },
  "allowedClients": [
    {
      "network": "projects/PROJECT_ID/locations/REGION/networks/NFS_VOLUME_NAME",
      "allowedClientsCidr": "IP_ADDRESS_RANGE",
      "mountPermissions": "MOUNT_PERMISSIONS",
      "allowDev": ALLOW_DEV,
      "allowSuid": ALLOW_SUID,
      "noRootSquash": ENABLE_ROOT_SQUASH,
    }
  ],
}'

עדכון של נפח NFS נמשך זמן רב, ולכן אפשר לבדוק את הסטטוס לפי השלבים שמפורטים במאמר הצגת הסטטוס של פעולה ממושכת.

מחיקה של נפח אחסון NFS

מחיקה של נפח NFS מפעילה באופן אוטומטי תקופת צינון של שבעה ימים, שבמהלכה Google Cloud מסיר את הנפח מהשימוש.

המסוף

  1. עוברים לדף NFS Shares.

    לדף NFS Shares

  2. בוחרים את נפח האחסון של NFS.

  3. לוחצים על Delete.

  4. לוחצים על אישור.

gcloud

כדי למחוק נפח NFS, מריצים את הפקודה gcloud bms nfs-shares delete.

gcloud bms nfs-shares delete --project=PROJECT_ID --region=REGION NFS_VOLUME_NAME

API

כדי למחוק נפח NFS, מזינים את מזהה הפרויקט, האזור ושם נפח ה-NFS בפקודה הבאה curl. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ולוחצים על המקש Enter או Return.

curl -X DELETE \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/nfsShares/NFS_VOLUME_NAME"

מחיקת נפח NFS נמשכת זמן מה, לכן אפשר לבדוק את הסטטוס לפי השלבים שמפורטים במאמר הצגת הסטטוס של פעולה ממושכת.

הצגת הסטטוס של פעולה ממושכת

יכול להיות שיידרש זמן רב להשלמת חלק מהפקודות של gcloud או של ה-API, כמו איפוס שרת. פקודה שיוצרת פעולה ממושכת יוצרת גם פלט שמכיל מזהה פעולה. אפשר להשתמש במזהה הפעולה כדי לבדוק את הסטטוס של הפעולה הממושכת.

בשדה name של הפלט, אפשר למצוא את מזהה הפעולה אחרי operations directory. לדוגמה, בפלט הבא של פקודת reset API, מזהה הפעולה מוצג כ-eb0056e2-b6f6-4792-8255-59cd79d5c686.

{
"name": "projects/PROJECT_ID/locations/REGION/operations/eb0056e2-b6f6-4792-8255-59cd79d5c686",
"done": true
}

כדי לבדוק את הסטטוס של פעולה ממושכת, אפשר להשתמש באפשרויות הבאות:

gcloud

כדי לראות את הסטטוס של פעולה ממושכת, משתמשים בפקודה gcloud bms operations describe.

gcloud bms operations describe --project=PROJECT_ID --region=REGION OPERATION_ID

API

  1. פותחים חלון טרמינל של Cloud Shell בGoogle Cloud מסוף.

  2. כדי לראות את הסטטוס של פעולה ארוכת טווח בסביבת Bare Metal Solution, מזינים את מזהה הפרויקט, האזור ומזהה הפעולה בפקודה curl הבאה. מעתיקים את הפקודה, מדביקים אותה בהנחיה של Cloud Shell ומקישים על המקש Enter או Return:

    ‫
    curl -X GET \
-H "Authorization: Bearer $(gcloud auth print-access-token)" \
-H "X-Goog-User-Project: PROJECT_ID" \
-H "Content-Type: application/json" \
"https://baremetalsolution.googleapis.com/v2/projects/PROJECT_ID/locations/REGION/operations/OPERATION_ID"
    כשהפעולה מסתיימת, השדה done מופיע כ-true בפלט.
    {
  "name": "operations/OPERATION_ID",
  "done": true
}
