La plantilla App web de tres niveles en el Centro de diseño de aplicaciones te permite implementar una arquitectura de aplicación web de alta disponibilidad con niveles de frontend, API de backend y base de datos en Google Cloud. Puedes personalizar los componentes preconfigurados de Cloud Load Balancing, Cloud Run y Cloud SQL para que coincidan con los requisitos de tu carga de trabajo antes de la implementación.
Por ejemplo, puedes implementar esta plantilla para abordar las siguientes necesidades empresariales:
| Ejemplo | Necesidad empresarial | Implementación |
|---|---|---|
| Plataforma de comercio electrónico | Una empresa de venta minorista necesita una presencia web que pueda manejar aumentos repentinos de tráfico durante las ventas de temporada y, al mismo tiempo, mantener una baja latencia para las búsquedas y compras de productos. | Usa el nivel de Cloud Run para que la tienda se escale automáticamente según el volumen de solicitudes. El nivel intermedio controla la lógica del inventario, y Memorystore para Redis almacena en caché los catálogos de productos para reducir la carga y la latencia de la base de datos. |
| Sistema de tickets de asistencia técnica | El departamento de TI de una empresa necesita un portal interno en el que los empleados informen problemas de hardware y hagan un seguimiento de las solicitudes de software. | Usa el frontend de Cloud Run para ingresar las solicitudes de los empleados. El frontend se comunica con una capa de API para administrar la lógica de enrutamiento de tickets y las asignaciones de prioridad. La base de datos de Cloud SQL contiene datos de los empleados y registros de auditoría de resolución. |
Arquitectura

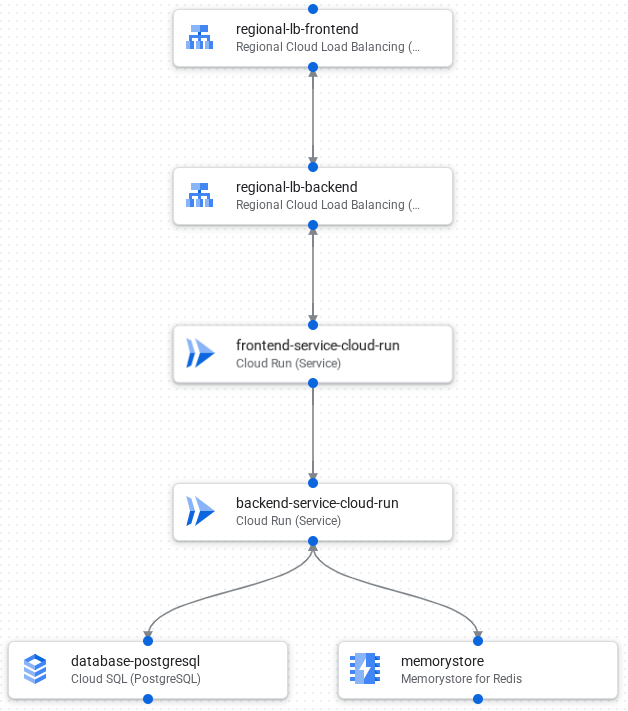

En la siguiente imagen, se muestran los componentes y las conexiones de la aplicación:
A continuación, se muestra el flujo de procesamiento de solicitudes de la aplicación:
- Un frontend de Cloud Load Balancing recibe solicitudes externas y distribuye el tráfico al backend de Cloud Load Balancing.
- El backend de Cloud Load Balancing distribuye el tráfico al servicio de Cloud Run.
- Un servicio de frontend de Cloud Run basado en la Web renderiza un cliente HTML en el navegador del usuario.
- El servicio de frontend envía solicitudes a una capa de API, que también se implementa como un servicio de Cloud Run.
- Memorystore para Redis almacena en caché y entrega datos que se leen con frecuencia.
- La capa de la API envía solicitudes que no puede entregar desde la caché de Redis en memoria a una base de datos de Cloud SQL.
¿Qué sigue?
- Para aprender a duplicar y personalizar plantillas, consulta la Guía de inicio rápido: Personaliza e implementa una plantilla de Google.
- Define tus propios parámetros de configuración diseñando plantillas de aplicaciones.
- Identificar las prácticas recomendadas generales sobre arquitectura con el framework de arquitectura deGoogle Cloud
