Risolvere i problemi comuni

Questa pagina elenca vari problemi che potresti riscontrare durante la configurazione dei Controlli di servizio VPC.

Comportamento imprevisto delle norme con ambito

Potresti notare alcune violazioni impreviste dei Controlli di servizio VPC che la tua policy con ambito dovrebbe consentire. È un problema noto che, se non hai un criterio di accesso a livello di organizzazione, potresti riscontrare alcuni problemi imprevisti con i criteri di accesso con ambito.

Per risolvere il problema, crea un criterio di accesso a livello di organizzazione utilizzando il seguente comando:

gcloud access-context-manager policies create --organization <var>ORGANIZATION_ID</var> --title <var>POLICY_TITLE</var>

Sostituisci quanto segue:

• ORGANIZATION_ID: l'ID organizzazione.
• POLICY_TITLE: un titolo leggibile per la policy di accesso.

Per saperne di più, consulta Creare una policy di accesso.

VPC condiviso

Quando utilizzi un VPC condiviso, un perimetro di servizio che include progetti appartenenti a una rete VPC condivisa deve includere anche il progetto che ospita la rete. Quando i progetti che appartengono a una rete VPC condiviso non si trovano nello stesso perimetro del progetto host, i servizi potrebbero non funzionare come previsto o potrebbero essere bloccati completamente.

Assicurati che l'host di rete VPC condiviso si trovi nello stesso perimetro di servizio dei progetti connessi alla rete.

Impossibile aggiungere una rete VPC

Quando provi ad aggiungere una rete VPC a un perimetro di servizio, potrebbe verificarsi il seguente errore:

ERROR: (gcloud.access-context-manager.perimeters.update) PERMISSION_DENIED: Permission 'compute.networks.get' denied on resource '//compute.googleapis.com/projects/PROJECT_NAME/global/networks/VPC_NETWORK_NAME' (or it may not exist)

Questo errore si verifica per uno dei seguenti motivi:

• La rete VPC non esiste.
• La rete VPC esiste, ma non ha una subnet.
• Il chiamante non dispone dell'autorizzazione richiesta.

Per risolvere il problema, completa i seguenti passaggi:

1. Verifica se la rete VPC specificata nel messaggio di errore esiste visualizzando le reti nel tuo progetto.

   • Prima di verificare la rete VPC, assicurati che l'API Compute Engine sia abilitata nel progetto associato alla chiamata API completando i seguenti passaggi:

     1. Nella console Google Cloud , vai alla pagina API e servizi.
        Vai ad API e servizi

     2. Nella pagina API e servizi, verifica se l'API Compute Engine è elencata.

     3. Se l'API Compute Engine non è presente, abilitala.
        Attiva l'API

2. Verifica se esiste almeno una subnet nella rete VPC visualizzando le subnet. Se non ci sono subnet, aggiungi una subnet alla rete VPC.

3. Verifica se il chiamante dispone della seguente autorizzazione per il progetto host della rete VPC: compute.networks.get. Questa autorizzazione ti consente di visualizzare le reti VPC in un progetto.

   • Chiedi all'amministratore dell'organizzazione proprietaria del progetto host della rete VPC di concedere al chiamante un ruolo IAM con l'autorizzazione compute.networks.get sul progetto host. Ad esempio, il ruolo Visualizzatore di rete Compute.

     Per saperne di più sulla concessione dei ruoli, consulta Gestire l'accesso.

Assicurati di leggere le limitazioni associate all'utilizzo delle reti VPC nei perimetri di servizio.

Richieste tra perimetri

Normalmente, i livelli di accesso vengono utilizzati per consentire le richieste provenienti dall'esterno di un perimetro di servizio per le risorse protette all'interno di un perimetro.

Tuttavia, una richiesta da un progetto in un perimetro per una risorsa protetta in un altro perimetro viene negata, anche se un livello di accesso normalmente consente la richiesta.

Ad esempio, supponiamo che il progetto A nel perimetro 1 richieda una risorsa dal progetto B. La risorsa nel progetto B è protetta dal perimetro 2. Poiché il progetto A si trova in un perimetro, anche se un livello di accesso per il perimetro 2 normalmente consente la richiesta della risorsa protetta, la richiesta viene rifiutata.

Utilizza uno dei seguenti approcci per facilitare le richieste tra perimetri:

• Utilizza criteri in uscita e in entrata. Per consentire le richieste da un altro perimetro alle risorse protette nel tuo perimetro, l'altro perimetro deve utilizzare una policy di uscita e tu devi impostare una policy di ingresso nel tuo perimetro.

• Utilizzare i ponti perimetrali. I ponti consentono a due o più progetti in perimetri diversi di effettuare richieste a qualsiasi servizio in questi progetti. Queste richieste sono consentite anche se i servizi sono protetti dai rispettivi perimetri.

• Assicurati che sia il servizio richiedente sia la risorsa di destinazione non siano protetti dai perimetri. In questo scenario, l'operazione ha esito positivo perché i servizi non sono protetti.

L'indirizzo email non è valido o non esiste

Quando aggiorni un perimetro che contiene un'entità eliminata, potresti riscontrare l'errore The email address is invalid or non-existent.

Per risolvere il problema, devi rimuovere l'indirizzo email non valido da tutti i perimetri:

1. Esportare tutti i perimetri. Il seguente comando di esempio esporta un elenco di service perimeter in formato YAML:

   gcloud access-context-manager perimeters list \
       --policy=POLICY_NAME \
       --format="json(name,title,description,perimeterType,status,spec,useExplicitDryRunSpec)" \
       > my-perimeters.yaml

2. Rimuovi l'indirizzo email non valido dal file my-perimeters.yaml e salvalo come my-perimeters-updated.yaml.

3. Sostituisci in blocco tutti i perimetri.

Violazioni delle regole per il traffico in entrata e in uscita

Il log di controllo contiene informazioni sulle violazioni delle regole di ingresso e uscita che ti aiutano a comprendere le violazioni del perimetro.

Violazione della regola in entrata

Una violazione della regola di ingresso indica che un client API al di fuori del perimetro ha tentato di accedere a una risorsa all'interno del perimetro. Il perimetro di servizio rifiuta la richiesta perché non esistono regole di ingresso o livelli di accesso corrispondenti.

Una violazione della regola di ingresso nel log di controllo contiene i seguenti dettagli:

• Il nome del perimetro in cui si è verificata la violazione della regola di ingresso.
• La risorsa all'interno del perimetro a cui ha tentato di accedere il client API all'esterno del perimetro.

Nell'esempio seguente di violazione della regola di ingresso, un client API al di fuori del perimetro tenta di accedere al bucket Cloud Storage prod-protected-storage-bucket all'interno del perimetro prod-perimeter.

ingressViolations: [
  0: {
    targetResource: "projects/1234/buckets/prod-protected-storage-bucket"
    servicePerimeter: "accessPolicies/123456789/servicePerimeters/prod-perimeter"
  }
]

Per risolvere il problema, crea una regola di ingresso per il tuo perimetro. Per ulteriori informazioni sulle regole di ingresso, consulta la documentazione di riferimento sulle regole di ingresso.

Violazione della regola in uscita

Una violazione della regola di uscita nel log di controllo indica uno dei seguenti eventi:

• Un client API all'interno del perimetro ha tentato di accedere a una risorsa all'esterno del perimetro.
• Una richiesta API che coinvolge una risorsa all'interno del perimetro e una risorsa all'esterno del perimetro. Ad esempio, un client Cloud Storage che chiama un comando di copia in cui un bucket si trova all'interno del perimetro e l'altro bucket si trova all'esterno del perimetro.

Il perimetro di servizio rifiuta la richiesta perché non esistono regole di uscita corrispondenti. Una violazione della regola di uscita nel log di controllo include i seguenti dettagli:

• Il tipo di origine, ad esempio rete o risorsa.
• L'origine, ovvero una risorsa o una rete, il cui perimetro ha riscontrato una violazione dell'uscita.
• Il perimetro che ha riscontrato una violazione del traffico in uscita.
• La risorsa di destinazione al di fuori del perimetro a cui la richiesta ha tentato di accedere.

Nel seguente esempio di violazione della regola di uscita, la richiesta API include una risorsa di projects/5678, che si trova all'interno del perimetro prod-perimeter, e un oggetto del bucket Cloud Storage external-storage-bucket, che si trova all'esterno del perimetro.

egressViolations: [
  0: {
    sourceType: "Resource"
    source: "projects/5678"
    targetResource: "projects/4321/buckets/external-storage-bucket/objects/corp-resources.json"
    servicePerimeter: "accessPolicies/123456789/servicePerimeters/prod-perimeter"
  }
]

Per risolvere il problema, crea una regola di uscita per il tuo perimetro. Per ulteriori informazioni sulle regole in uscita, consulta Riferimento alle regole in uscita.

Eseguire il debug delle richieste bloccate dai Controlli di servizio VPC

Il log di controllo dei Controlli di servizio VPC è lo strumento principale per eseguire il debug di una richiesta bloccata dai Controlli di servizio VPC.

Quando l'accesso è stato bloccato in modo imprevisto, consulta gli audit log nel progetto protetto dalperimetro di servizior. Questi log contengono dati significativi sulle risorse richieste e sul motivo per cui la richiesta è stata rifiutata. Per informazioni sulla diagnosi dei log di controllo, vedi Accedere all'analizzatore delle violazioni.

Le sezioni seguenti elencano i valori di violationReason che potresti riscontrare quando utilizzi Controlli di servizio VPC.

NETWORK_NOT_IN_SAME_SERVICE_PERIMETER

Il motivo di questo problema potrebbe essere uno dei seguenti:

• Un client in una rete VPC all'interno di un perimetro di servizio tenta di accedere a un progetto che non si trova nello stesso perimetro. Questa richiesta comporta una violazione dell'uscita. Crea una regola di uscita per risolvere il problema.
• Un client in una rete VPC che si trova al di fuori di un perimetro di servizio tenta di accedere a un progetto protetto dal perimetro di servizio. Questa richiesta comporta una violazione dell'ingresso. Crea una regola in entrata per risolvere il problema.

Il client potrebbe inviare la richiesta da una VM Compute Engine o Google Kubernetes Engine oppure da una rete on-premise tramite Cloud Interconnect o una VPN configurata utilizzando una rete VPC.

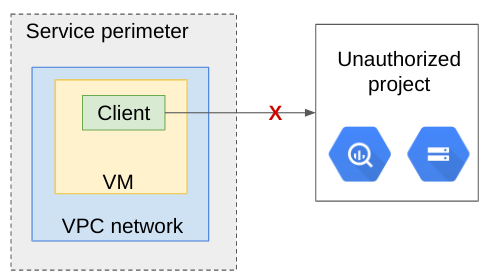

Il seguente diagramma mostra che si verifica una violazione dell'uscita quando un client in una rete VPC all'interno di un perimetro di servizio tenta di accedere a un progetto al di fuori del perimetro:

Ecco un esempio di violazione dell'uscita:

egressViolations: [
{
  servicePerimeter: "accessPolicies/<POLICY_NAME>/servicePerimeters/<PERIMETER_NAME>"
  source: "projects/<NETWORK_PROJECT_NUMBER>"
  sourceType: "Network"
  targetResource: "projects/<RESOURCE_PROJECT_NUMBER>"
}
]

Dove:

• <POLICY_NAME> è il nome numerico della tua policy di accesso.
• <PERIMETER_NAME> è il nome del perimetro di servizio.
• <NETWORK_PROJECT_NUMBER> è il numero di progetto del progetto Google Cloud che contiene la rete VPC.
• <RESOURCE_PROJECT_NUMBER> è il numero di progetto del progetto Google Cloud che contiene la risorsa.

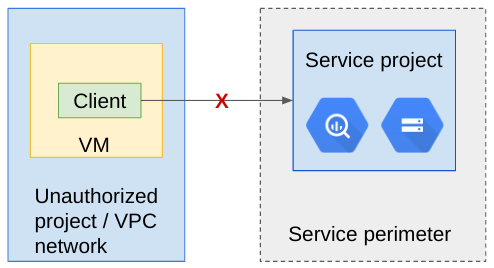

Il seguente diagramma mostra che si verifica una violazione in entrata quando un client al di fuori del perimetro tenta di accedere a un progetto all'interno del perimetro:

Ecco un esempio di violazione dell'ingresso:

ingressViolations: [
{
          targetResource: "projects/<RESOURCE_PROJECT_NUMBER>",
      source: "projects/<NETWORK_PROJECT_NUMBER>"
          servicePerimeter: "accessPolicies/<POLICY_NAME>/servicePerimeters/<PERIMETER_NAME>"
}
]

Dove:

• <RESOURCE_PROJECT_NUMBER> è il numero di progetto del progetto Google Cloud che contiene la risorsa.
• <NETWORK_PROJECT_NUMBER> è il numero di progetto del progetto Google Cloud che contiene la rete VPC.
• <POLICY_NAME> è il nome numerico della tua policy di accesso.
• <PERIMETER_NAME> è il nome del perimetro di servizio.

Risoluzione

Per risolvere questo errore, crea una regola di ingresso o di uscita per il tuo perimetro.

RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER

Questo problema si verifica quando una singola richiesta accede a più risorse, ma le risorse non si trovano nello stesso perimetro di servizio. Questo problema si verifica indipendentemente dalla sede del client e dal fatto che il client abbia accesso alle risorse.

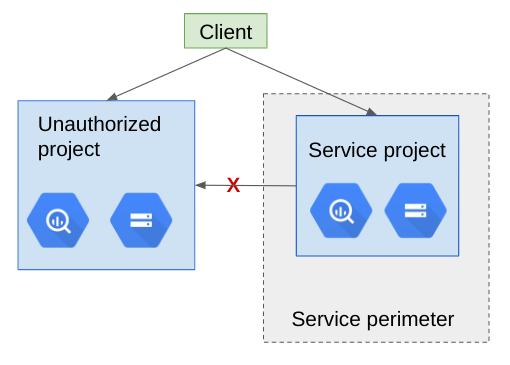

Il seguente diagramma mostra un client che accede alle risorse da un progetto al di fuori del perimetro e da un progetto all'interno del perimetro di servizio:

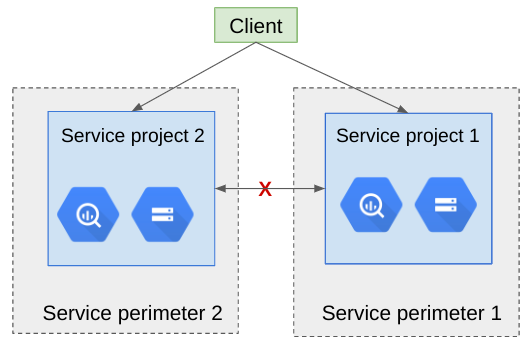

Il seguente diagramma mostra un client che accede alle risorse di progetti che si trovano in due perimetri di servizio diversi, ma i perimetri non comunicano tra loro:

Ecco un esempio di violazione dell'uscita:

egressViolations: [
{
  servicePerimeter: "accessPolicies/<POLICY_NAME>/servicePerimeters/<PERIMETER_NAME>"
  source: "projects/<RESOURCE_PROJECT_INSIDE_THIS_PERIMETER>"
  sourceType: "Resource"
  targetResource: "projects/<RESOURCE_PROJECT_OUTSIDE_THIS-PERIMETER>"
}
]

Dove:

• <POLICY_NAME> è il nome numerico della tua policy di accesso.
• <PERIMETER_NAME> è il nome del perimetro di servizio.
• <RESOURCE_PROJECT_INSIDE_THIS_PERIMETER> è il numero di progetto del progetto Google Cloud che si trova all'interno del perimetro.
• <RESOURCE_PROJECT_OUTSIDE_THIS_PERIMETER> è il numero di progetto del progetto Google Cloud che si trova al di fuori del perimetro.

Risoluzione

Per risolvere il problema, crea una regola di uscita per il tuo perimetro.

NO_MATCHING_ACCESS_LEVEL

Questo problema si verifica quando l'indirizzo IP, il requisito del dispositivo o l'identità dell'utente non corrispondono a nessuna regola di ingresso o livello di accesso assegnato al perimetro. Ciò significa che un client che non fa parte della rete Google Cloud tenta di accedere alle risorse di rete Google Cloud dall'esterno del perimetro. Ad esempio, l'indirizzo IP corrispondente al campo callerIp del record di audit non corrisponde ad alcun intervallo CIDR definito nei livelli di accesso per il perimetro di servizio.

Se l'indirizzo IP del chiamante non è presente o viene visualizzato come indirizzo IP interno, questa violazione potrebbe essere dovuta a un servizio che non è integrato con i Controlli di servizio VPC. Google Cloud Il motivo potrebbe essere che il servizioGoogle Cloud tenta di accedere a un servizio protetto e non riesce, come previsto.

Per risolvere il problema, ti consigliamo di creare una regola di ingresso anziché un livello di accesso, perché una regola di ingresso fornisce un controllo dell'accesso granulare.

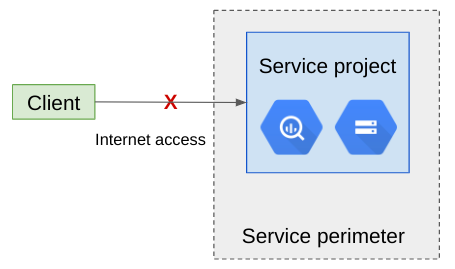

Il seguente diagramma mostra un client che tenta di accedere alle risorse dall'esterno del perimetro:

Ecco un esempio di violazione dell'ingresso:

authenticationInfo: {
  principalEmail: "EMAIL"
}
requestMetadata: {
callerIp: "<PUBLIC_IP_ADDRESS>"
deviceState: "Cross Organization"
}
ingressViolations: [
        {
          targetResource: "projects/<RESOURCE_PROJECT_NUMBER>",
          servicePerimeter: "accessPolicies/<POLICY_NAME>/servicePerimeters/<PERIMETER-NAME>"
        }
  ]

Dove:

• <EMAIL> è l'indirizzo email del account di servizio o dell'utente autenticato.

  Se utilizzi un servizio che Controlli di servizio VPC non supporta, gli indirizzi email appartenenti al dominio google.com vengono oscurati e sostituiti con google-internal. Google Cloud google-internal si riferisce alle identità interne di proprietà di Google.

• <PUBLIC_IP_ADDRESS> è l'indirizzo IP del chiamante. Per un chiamante da internet, questo sarà l'indirizzo IPv4 o IPv6 pubblico.

• <RESOURCE_PROJECT_NUMBER> è il numero di progetto del progetto Google Cloud che contiene la risorsa.

• <POLICY_NAME> è il nome numerico della tua policy di accesso.

• <PERIMETER_NAME> è il nome del perimetro di servizio.

Tieni presente che in questo caso metadata.accessLevels potrebbe comunque essere presente poiché questi livelli di accesso potrebbero non essere specificati nel perimetro violato.

SERVICE_NOT_ALLOWED_FROM_VPC

Questo problema si verifica quando un client tenta di accedere alle risorse Google Cloud da una rete VPC. Il client potrebbe inviare la richiesta da una VM Compute Engine o Google Kubernetes Engine oppure da una rete on-premise tramite Cloud Interconnect o una VPN configurata utilizzando una rete VPC.

Per risolvere il problema, assicurati che il servizio chiamato sia consentito dalla configurazione dei servizi accessibili VPC del perimetro di servizio.

Nota :una richiesta API con un campo risorsa non valido potrebbe causare una violazione di Controlli di servizio VPC in base ai campi della richiesta. Ad esempio, se una richiesta Pub/Sub CreateTopic specifica il nome dell'argomento topic123 anziché il percorso completo projects/{project}/topics/topic123, si verifica la violazione RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER.

Scenari di esempio

Gli esempi seguenti riguardano i problemi che potresti riscontrare durante l'utilizzo di Controlli di servizio VPC.

• Accesso a Cloud Storage da on-premise
• Accesso a BigQuery dalla VM al di fuori del progetto
• Query BigQuery tra progetti
• Sposta il file Cloud Storage all'interno del perimetro
• Sposta il file Cloud Storage all'esterno del perimetro
• Copia del set di dati BigQuery dalla VM all'interno del perimetro
• Job Dataproc che legge dal progetto
• Servizio non supportato con VIP con limitazioni
• Esportazione dei log in un progetto al di fuori del perimetro
• Estrazione BigQuery in Cloud Storage

Accesso a Cloud Storage da on-premise

In questo esempio, Controlli di servizio VPC blocca una richiesta da una workstation dipendente (identificata da callerIp) a un bucket Cloud Storage nel progetto corp-storage.

La richiesta genera il seguente record del log di controllo:

{
 insertId:  "222lvajc6f7"
 logName:  "projects/corp-storage/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/_"
   ]
   violationReason:  "NO_MATCHING_ACCESS_LEVEL"
  }
  methodName:  "google.storage.NoBillingOk"
  requestMetadata: {
   callerIp:  "b1d5:d26d:5b17:43fe:d358:586b:db59:9617"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/690885588241"
  serviceName:  "storage.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-11-27T21:40:43.823209571Z"
 resource: {
  labels: {
   method:  "google.storage.NoBillingOk"
   project_id:  "corp-storage"
   service:  "storage.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-27T21:40:42.973784140Z"
}

Il progetto corp-storage è incluso in un perimetro di servizio. La workstation del dipendente non fa parte di nessuna rete all'interno di questo perimetro. Poiché la workstation del dipendente si trova al di fuori del perimetro, la richiesta viene bloccata.

Accesso a BigQuery dalla VM al di fuori del progetto

In questo esempio, una VM appartenente al progetto 458854174376 (data-collector) tenta di eseguire una query BigQuery su un set di dati nel progetto 798816221974 (corp-resources-protected) e l'operazione viene negata.

La VM utilizza la seguente query:

bq --project=corp-resources-protected query 'select count(*) from babynames.yob2000'

La query restituisce il seguente output:

BigQuery error in query operation: VPC Service Controls: Request is
prohibited by organization's policy. Operation ID:
33643962-6a0f-4091-9283-bcdf7e9271f0

Viene generato il seguente record del log di controllo:

{
 insertId:  "1ei551d2pdq"
 logName:  "projects/corp-resources-protected/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/1004338142803"
   ]
   violationReason:  "NETWORK_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "bigquery.googleapis.com/bigquery.jobs.create"
  requestMetadata: {
   callerIp:  "10.105.0.2"
   callerNetwork:  "//compute.googleapis.com/projects/ameet-dataflow/global/networks/__unknown__"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/1004338142803"
  serviceName:  "bigquery.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-11-28T23:06:13.579882505Z"
 resource: {
  labels: {
   method:  "bigquery.googleapis.com/bigquery.jobs.create"
   project_id:  "corp-resources-protected"
   service:  "bigquery.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-28T23:06:12.799656975Z"
}

In questo esempio, violationReason è NETWORK_NOT_IN_SAME_SERVICE_PERIMETER. callerNetwork è incluso in aggiunta a callerIp. L'indirizzo IP è privato e la rete viene fornita per disambiguarlo. Le risorse pertinenti in questione sono elencate in due posizioni: VpcServiceControlAuditMetadata.resourceNames e requestMetadata.callerNetwork (il progetto proprietario della rete).

Il problema è che il progetto corp-resources-protected si trova all'interno di un perimetro di servizio, mentre data-collector, il progetto che include la rete a cui appartiene la VM, non lo è. In questo caso, l'accesso viene negato come previsto.

Query BigQuery tra progetti

In questo esempio, una VM appartenente al progetto perimeter-network tenta di eseguire query sulle istanze BigQuery di due progetti diversi: corp-resources-protected, che si trova nello stesso perimetro di servizio di perimeter-network, e corp-resources-public, che non lo è.

La VM utilizza il seguente comando:

bq query --use_legacy_sql=false \
    'select count(priv.name),count(pub.name) from \
    `corp-resources-protected.babynames.yob2000` as priv, \
    `corp-resources-public.babynames.yob2000` as pub'

La query restituisce il seguente output:

BigQuery error in query operation: Error processing job
'example:bqjob_r211e6f6eec928ffb_000001675c996aa8_1': VPC Service Controls:
Request is prohibited by organization's policy. Operation ID:
dc4fc177-4850-4fc5-b2e7-8c33f302149a

Viene generato il seguente record del log di controllo:

{
 insertId:  "17kg4exd24ag"
 logName:  "projects/perimeter-network/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/117961063178"
    1:  "projects/690885588241"
   ]
   violationReason:  "RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "bigquery.googleapis.com/bigquery.tables.getData"
  requestMetadata: {
   callerIp:  "130.211.225.66"
   callerNetwork:  "//compute.googleapis.com/projects/perimeter-network/global/networks/__unknown__"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/927005422713"
  serviceName:  "bigquery.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-11-28T20:48:51.384237810Z"
 resource: {
  labels: {
   method:  "bigquery.googleapis.com/bigquery.tables.getData"
   project_id:  "perimeter-network"
   service:  "bigquery.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-28T20:48:50.561884949Z"
}

Se esaminiamo callerNetwork e VpcServiceControlAuditMetadata.resourceNames, possiamo vedere tre progetti: perimeter-network, 117961063178 (corp-resources-public) e 690885588241 (corp-resources-protected). Ricorda che corp-resources-public non si trova nello stesso perimetro di servizio di perimeter-network e corp-resources-protected.

violationReason, RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER indica che alcune risorse nella richiesta si trovano al di fuori di un perimetro che si applica alla richiesta. In questo caso, la risorsa è corp-resources-public.

Sposta il file Cloud Storage all'interno del perimetro

In questo esempio, una VM nel progetto perimeter-network utilizza un comando per spostare un file da un bucket Cloud Storage, che si trova nel progetto corp-resources-protected, a un altro bucket, che si trova nel progetto corp-resources-public.

La VM utilizza il seguente comando:

gcloud storage mv gs://corp-resources-private-1/yob2000.txt gs://corp-resources-public-1/babynames/

Il comando restituisce il seguente output:

Copying gs://corp-resources-private-1/yob2000.txt [Content-Type=text/plain]...
AccessDeniedException: 403 Request violates VPC Service Controls.

Viene generato il seguente record del log di controllo:

{
 insertId:  "1xxnssmd2hqo"
 logName:  "projects/perimeter-network/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/_/buckets/corp-resources-public-1"
   ]
   violationReason:  "NETWORK_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "google.storage.BillingRequiredRead"
  requestMetadata: {
   callerIp:  "130.211.225.66"
   callerNetwork:  "//compute.googleapis.com/projects/perimeter-network/global/networks/__unknown__"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/927005422713"
  serviceName:  "storage.googleapis.com"
  status: {…}
 }
 receiveTimestamp:  "2018-11-28T00:45:31.531623485Z"
 resource: {
  labels: {
   method:  "google.storage.BillingRequiredRead"
   project_id:  "perimeter-network"
   service:  "storage.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-28T00:45:31.351140381Z"
}

In questo caso, il log è meno chiaro perché il metodo elencato è BillingRequiredRead e l'azione intrapresa è move. Si tratta di una limitazione della funzionalità di audit log attuale di Controlli di servizio VPC.

Anche se il motivo è meno chiaro, questo record di audit log indica che alcune risorse nella richiesta si trovano al di fuori di un perimetro che si applica alla richiesta. In questo caso, la risorsa è corp-resources-public.

Sposta il file Cloud Storage al di fuori del perimetro

In questo esempio, una VM nel progetto public-network utilizza un comando per spostare un file da un bucket Cloud Storage, che si trova nel progetto corp-resources-protected, a un altro bucket, che si trova nel progetto corp-resources-public.

Il progetto corp-resources-protected è protetto da un perimetro di servizio. I progetti public-network e corp-resources-public esistono al di fuori del perimetro.

La VM utilizza il seguente comando:

gcloud storage mv gs://corp-resources-private-1/yob2000.txt gs://corp-resources-public-1/babynames/

Il comando restituisce il seguente output:

Copying gs://corp-resources-private-1/yob2000.txt [Content-Type=text/plain]...
AccessDeniedException: 403 Request violates VPC Service Controls.

Viene generato il seguente record del log di controllo:

{
 insertId:  "10moqhsch9v"
 logName:  "projects/corp-resources-private/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/_/buckets/corp-resources-private-1/objects/yob2000.txt"
    1:  "projects/_/buckets/corp-resources-public-1/objects/out.txt"
   ]
   violationReason:  "RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "google.storage.Write"
  requestMetadata: {
   callerIp:  "2620:15c:2c4:203:63d6:5eb8:418d:c034"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/1004338142803"
  serviceName:  "storage.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-11-30T16:34:46.948010626Z"
 resource: {
  labels: {
   method:  "google.storage.Write"
   project_id:  "corp-resources-private"
   service:  "storage.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-30T16:34:46.898098978Z"
}

In questo esempio, l'audit log indica che non è possibile copiare i dati oltre il confine di un perimetro di servizio (entrambe le risorse si trovano nel record di audit log). Ricorda che la richiesta ha origine al di fuori del perimetro (la VM in public-network) e che uno dei bucket esiste al di fuori del perimetro (corp-resources-public-1).

Dall'esterno del perimetro, è possibile scrivere nel bucket corp-resources-public-1, quindi il controllo non riuscito nell'esempio precedente viene superato. Tuttavia, il controllo successivo per copiare effettivamente i dati non va a buon fine.

Questo esempio mostra come a volte una singola operazione utente comporti più operazioni interne che devono superare l'applicazione dei Controlli di servizio VPC.

Copia del set di dati BigQuery dalla VM all'interno del perimetro

In questo esempio, una VM nel progetto 927005422713 (perimeter-network) tenta di copiare un set di dati BigQuery dal progetto corp-resources-private a corp-resources-public (117961063178). perimeter-network e corp-resources-private condividono un perimetro, mentre corp-resources-public esiste al di fuori del perimetro.

La VM utilizza il seguente comando:

bq cp corp-resources-private:babynames.yob2000 \
    corp-resources-public:babynames.yob2000

Il comando restituisce il seguente output:

BigQuery error in cp operation: VPC Service Controls: Request is prohibited by
organization's policy. Operation ID: c00dbc44-460f-4bd0-9d09-cda98ac800f9

Viene generato il seguente record del log di controllo:

{
 insertId:  "146o5fd2hbp"
 logName:  "projects/perimeter-network/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/117961063178"
   ]
   violationReason:  "RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "bigquery.googleapis.com/bigquery.tables.get"
  requestMetadata: {
   callerIp:  "131.201.221.16"
   callerNetwork:  "//compute.googleapis.com/projects/perimeter-network/global/networks/__unknown__"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/927005422713"
  serviceName:  "bigquery.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-11-28T00:27:05.688803777Z"
 resource: {
  labels: {
   method:  "bigquery.googleapis.com/bigquery.tables.get"
   project_id:  "perimeter-network"
   service:  "bigquery.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-28T00:27:05.378584819Z"
}

In questo esempio, non esiste una singola azione API sottostante che mostri tutte le risorse in gioco in questa richiesta a causa delle limitazioni del meccanismo di logging e dell'architettura distribuita di BigQuery.

Il record del log di controllo indica che l'operazione non è riuscita perché, per copiare i dati, BigQuery deve accedere al progetto di destinazione (corp-resources-public) utilizzando la rete nel progetto perimeter-network (l'origine della richiesta). Ricorda che corp-resources-public si trova al di fuori del perimetro che protegge perimeter-network. La richiesta viene rifiutata in quanto tentativo di esfiltrazione di dati verso corp-resources-public.

Questo esempio mostra che un'operazione concettuale, come la copia dei dati, può attivare più tentativi di accesso ai dati da diversi sistemi di archiviazione, come Cloud Storage, BigQuery e Bigtable. A seconda di come viene eseguita l'operazione, il record del log di controllo generato è diverso dal comando utente originale. Inoltre, quando vengono eseguiti e potenzialmente non superati più controlli all'interno di un determinato servizio, il record del log di controllo generato è diverso dal comando utente originale.

Lettura job Dataproc dal progetto

Questo esempio mostra come eseguire il debug degli errori indiretti di Controlli di servizio VPC che si verificano quando si utilizzano servizi di elaborazione dati come Dataproc.

In questo esempio, un cluster Dataproc viene eseguito in un progetto protetto dai Controlli di servizio VPC. Hello-world.py è un job pyspark che tenta di accedere ai dati dal bucket Cloud Storage all'interno del perimetro e poi di scriverli in un altro bucket che si trova al di fuori del perimetro. I Controlli di servizio VPC bloccano l'operazione che scrive dati in un bucket al di fuori del perimetro.

Il seguente comando viene utilizzato per eseguire Hello-world.py:

gcloud dataproc jobs submit pyspark hello-world.py --cluster test-cluster-new2

Il comando restituisce il seguente output:

Job [50f16ca8-5102-442b-a545-eed5e4f5f5da] submitted.
Waiting for job output...
18/11/29 00:31:34 INFO org.spark_project.jetty.util.log: Logging initialized @2552ms
18/11/29 00:31:34 INFO org.spark_project.jetty.server.Server: jetty-9.3.z-SNAPSHOT
18/11/29 00:31:34 INFO org.spark_project.jetty.server.Server: Started @2640ms
18/11/29 00:31:34 INFO org.spark_project.jetty.server.AbstractConnector: Started ServerConnector@1f1c18ec{HTTP/1.1,[http/1.1]}{0.0.0.0:4040}
18/11/29 00:31:34 INFO com.google.cloud.hadoop.fs.gcs.GoogleHadoopFileSystemBase: GHFS version: 1.6.4-hadoop2
18/11/29 00:31:35 INFO org.apache.hadoop.yarn.client.RMProxy: Connecting to ResourceManager at test-cluster-new2-m/10.246.0.3:8032
18/11/29 00:31:37 INFO org.apache.hadoop.yarn.client.api.impl.YarnClientImpl: Submitted application application_1522454176466_0005
Traceback (most recent call last):
  File "/tmp/50f16ca8-5102-442b-a545-eed5e4f5f5da/hello-world.py", line 8, in <module>
    lear.saveAsTextFile("gs://corp-resources-public-1/out.txt")
  File "/usr/lib/spark/python/lib/pyspark.zip/pyspark/rdd.py", line 1553, in saveAsTextFile
  File "/usr/lib/spark/python/lib/py4j-0.10.4-src.zip/py4j/java_gateway.py", line 1133, in __call__
  File "/usr/lib/spark/python/lib/py4j-0.10.4-src.zip/py4j/protocol.py", line 319, in get_return_value
py4j.protocol.Py4JJavaError: An error occurred while calling o49.saveAsTextFile.
: java.io.IOException: Error accessing: bucket: corp-resources-public-1, object: out.txt
    at com.google.cloud.hadoop.gcsio.GoogleCloudStorageImpl.wrapException(GoogleCloudStorageImpl.java:1767)
$sp(PairRDDFunctions.scala:961)

 (truncated)

Caused by: com.google.api.client.googleapis.json.GoogleJsonResponseException: 403 Forbidden
{
  "code" : 403,
  "errors" : [ {
    "domain" : "global",
    "message" : "Request violates VPC Service Controls.",
    "reason" : "vpcServiceControls"
  } ],
  "message" : "Request violates VPC Service Controls."
}
    at com.google.api.client.googleapis.json.GoogleJsonResponseException.from(GoogleJsonResponseException.java:145)

 (truncated)

18/11/29 00:31:43 INFO org.spark_project.jetty.server.AbstractConnector: Stopped Spark@1f1c18ec{HTTP/1.1,[http/1.1]}{0.0.0.0:4040}
ERROR: (gcloud.dataproc.jobs.submit.pyspark) Job [50f16ca8-5102-442b-a545-eed5e4f5f5da] entered state [ERROR] while waiting for [DONE].

Prendi nota dell'eccezione IO che si verifica quando viene chiamato il metodo saveAsTextFile. Cloud Storage restituisce l'errore 403 con il messaggio Request violates VPC Service Controls. L'errore indica che l'operazione di audit log di Cloud Storage deve essere esaminata.

Nei log di controllo del progetto perimeter-network, in cui è stato eseguito il comando, è presente un record di log di controllo per l'operazione saveAsTextFile:

{
 insertId:  "qdj1o9d1run"
 logName:  "projects/corp-resources-private/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/_/buckets/corp-resources-public-1/objects/out.txt"
   ]
   violationReason:  "RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "google.storage.BillingRequiredRead"
  requestMetadata: {
   callerIp:  "10.246.0.3"
   callerNetwork:  "//compute.googleapis.com/projects/corp-resources-private/global/networks/__unknown__"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/1004338142803"
  serviceName:  "storage.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-11-29T00:31:43.666227930Z"
 resource: {
  labels: {
   method:  "google.storage.BillingRequiredRead"
   project_id:  "corp-resources-private"
   service:  "storage.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-29T00:31:43.608250320Z"
}

A causa delle limitazioni dei log di controllo, methodName per Cloud Storage è elencato come Read anche se in realtà è un'operazione write. Il record del log di controllo indica che l'operazione non è riuscita perché una rete nel progetto corp-resources-private stava tentando di accedere ai dati (scrittura, in questo caso) di una risorsa nel bucket corp-resources-public-1. A causa delle limitazioni dell'audit log di Cloud Storage, non è chiaro a quale progetto appartenga il bucket corp-resources-public-1.

Per identificare il progetto che contiene corp-resources-public-1, utilizza il seguente comando:

gcloud storage ls gs://corp-resources-public-1 --buckets --log-http 2>&1 | grep projectNumber

Il comando restituisce il seguente output: "projectNumber": "117961063178",

117961063178 è il progetto corp-resources-public, che si trova al di fuori del perimetro. Pertanto, l'errore è previsto.

Errore dovuto a servizi non supportati

Alcuni servizi Google Cloud dipendono da altri Google Cloud servizi nell'ambito della loro implementazione. Se un servizio non supportato come App Engine viene utilizzato all'interno di un progetto protetto da un perimetro, le risorse del servizio potrebbero non essere accessibili.

Per informazioni sui casi problematici noti, vedi Limitazioni note del servizio.

Servizio non supportato con VIP con limitazioni

Il tentativo di accedere a un'API non supportata dal VIP con limitazioni di Controlli di servizio VPC genera un errore 403. Ad esempio, i Controlli di servizio VPC non supportano App Engine, quindi l'API App Engine Admin non è disponibile quando si utilizza il VIP con limitazioni.

Ad esempio, supponiamo che il seguente comando venga utilizzato per elencare tutti i servizi App Engine all'interno di un perimetro di servizio:

gcloud app services list

Il comando restituisce il seguente output:

ERROR: (gcloud.app.services.list) User [***] does not have permission to access apps instance [***] (or it may not exist): <!DOCTYPE html>
<html lang=en>
  <meta charset=utf-8>
  <meta name=viewport content="initial-scale=1, minimum-scale=1, width=device-width">
  <title>Error 403 (Forbidden)!!1</title>
  <style>
    *{margin:0;padding:0}html,code{font:15px/22px arial,sans-serif}html{background:#fff;color:#222;padding:15px}body{margin:7% auto 0;max-width:390px;min-height:180px;padding:30px 0 15px}* > body{background:url(//www.google.com/images/errors/robot.png) 100% 5px no-repeat;padding-right:205px}p{margin:11px 0 22px;overflow:hidden}ins{color:#777;text-decoration:none}a img{border:0}@media screen and (max-width:772px){body{background:none;margin-top:0;max-width:none;padding-right:0}}#logo{background:url(//www.google.com/images/branding/googlelogo/1x/googlelogo_color_150x54dp.png) no-repeat;margin-left:-5px}@media only screen and (min-resolution:192dpi){ #logo{background:url(//www.google.com/images/branding/googlelogo/2x/googlelogo_color_150x54dp.png) no-repeat 0% 0%/100% 100%;-moz-border-image:url(//www.google.com/images/branding/googlelogo/2x/googlelogo_color_150x54dp.png) 0}}@media only screen and (-webkit-min-device-pixel-ratio:2){ #logo{background:url(//www.google.com/images/branding/googlelogo/2x/googlelogo_color_150x54dp.png) no-repeat;-webkit-background-size:100% 100%}}#logo{display:inline-block;height:54px;width:150px}
  </style>
  <a href=//www.google.com/><span id=logo aria-label=Google></span></a>
  <p><b>403.</b> <ins>That's an error.</ins>
  <p>Your client does not have permission to get URL <code>/v1/apps/***/services</code> from this server.  <ins>That's all we know.</ins>

Questo tipo di errore è previsto per i servizi non supportati da Controlli di servizio VPC e non disponibili sul VIP con limitazioni. Se questo errore si verifica per un servizio supportato da Controlli di servizio VPC, ti consigliamo di controllare le limitazioni note del servizio per verificare se si tratta di una limitazione nota. In caso contrario, il problema deve essere segnalato.

Esportazione dei log in un progetto al di fuori del perimetro

In questo esempio, un'esportazione di log viene bloccata dai Controlli di servizio VPC. La destinazione di esportazione, il progetto corp-resources-public, si trova al di fuori del perimetro di Controlli di servizio VPC, mentre il sink viene creato nel progetto perimeter-network, che si trova all'interno del perimetro.

Nota: questo esempio descrive in modo specifico un'esportazione di log in BigQuery, ma le esportazioni in altre funzionalità, come Cloud Storage e Pub/Sub, si comportano allo stesso modo.

Ad esempio, supponiamo che venga utilizzato il seguente comando:

gcloud logging sinks describe example-sink

Il comando restituisce il seguente output:

destination: bigquery.googleapis.com/projects/corp-resources-public/datasets/logs
filter: |-
  resource.type="audited_resource"
  resource.labels.service="bigquery.googleapis.com"
name: example-sink
outputVersionFormat: V2
writerIdentity: serviceAccount:[e-mail]

Viene generato il seguente record del log di controllo:

{
 insertId:  "e5i2i8cbqw"
 logName:  "projects/perimeter-network/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "corp-resources-public"
   ]
   violationReason:  "RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "google.cloud.bigquery.v2.TableDataService.InsertAll"
  requestMetadata: {
   callerIp:  "2002:a49:8c51::"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/927005422713"
  serviceName:  "bigquery.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-11-29T17:32:19.287138882Z"
 resource: {
  labels: {
   method:  "google.cloud.bigquery.v2.TableDataService.InsertAll"
   project_id:  "perimeter-network"
   service:  "bigquery.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-11-29T17:32:19.054662413Z"
}

Il record del log di controllo viene generato per BigQuery, non per Logging. Questo perché BigQuery è il servizio sink in cui Logging sta tentando di scrivere.

L'esportazione non riesce perché corp-resources-public esiste al di fuori del perimetro che protegge perimeter-network.

Questo esempio mostra che nei casi in cui un servizio Google Cloud chiama un altro utilizzando un account di servizio gestito interno a Google Cloud, ad esempio [e-mail], il "progetto di rete" (in questo caso, perimeter-network) della richiesta deriva da questa identità. La stessa identità rappresenta la risorsa di esportazione dei log stessa.

Questo pattern è comune in Google Cloud e si applica a numerosi casi di interazione da servizio a servizio.

Estrazione di BigQuery in Cloud Storage

Questo esempio descrive come eseguire il debug delle estrazioni BigQuery non riuscite in Cloud Storage.

In questo esempio, corp-resources-private e perimeter-network sono progetti protetti da un perimetro di servizio. corp-resources-public è un progetto che esiste al di fuori del perimetro.

Supponiamo che sia stato utilizzato il seguente comando:

bq extract babynames.yob2000

Il comando restituisce il seguente output:

gs://corp-resources-public-1/export.txt
Waiting on bqjob_r47ee34109d02b41_000001676b27157c_1 ... (1s) Current status: DONE
BigQuery error in extract operation: Error processing job 'corp-resources-private:bqjob_r47ee34109d02b41_000001676b27157c_1': Access
Denied: BigQuery BigQuery: Permission denied while writing data.

In questo caso, l'errore non riguarda specificamente i Controlli di servizio VPC. Se si verifica un errore di Identity and Access Management, viene visualizzato un errore simile.

Viene generato il seguente record del log di controllo:

{
 insertId:  "4gbh6pe8jld7"
 logName:  "projects/corp-resources-private/logs/cloudaudit.googleapis.com%2Fdata_access"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  methodName:  "jobservice.jobcompleted"
  requestMetadata: {
   callerIp:  "10.5.0.4"
   callerNetwork:  "//compute.googleapis.com/projects/perimeter-network/global/networks/__unknown__"
   callerSuppliedUserAgent:  "google-api-python-client/1.6.5 (gzip),gzip(gfe)"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/corp-resources-private/jobs/bqjob_r47ee34109d02b41_000001676b27157c_1"
  serviceData: {
   @type:  "type.googleapis.com/google.cloud.bigquery.logging.v1.AuditData"
   jobCompletedEvent: {
    eventName:  "extract_job_completed"
    job: {
     jobConfiguration: {
      extract: {
       destinationUris: [
        0:  "gs://corp-resources-public-1/export.txt"
       ]
       sourceTable: {
        datasetId:  "babynames"
        projectId:  "corp-resources-private"
        tableId:  "yob2000"
       }
      }
     }
     jobName: {
      jobId:  "bqjob_r47ee34109d02b41_000001676b27157c_1"
      location:  "US"
      projectId:  "corp-resources-private"
     }
     jobStatistics: {
      createTime:  "2018-12-01T19:03:03.908Z"
      endTime:  "2018-12-01T19:03:05.494Z"
      startTime:  "2018-12-01T19:03:04.013Z"
     }
     jobStatus: {
      additionalErrors: [
       0: {
        code:  7
        message:  "Access Denied: BigQuery BigQuery: Permission denied while writing data."
       }
      ]
      error: {
       code:  7
       message:  "Access Denied: BigQuery BigQuery: Permission denied while writing data."
      }
      state:  "DONE"
     }
    }
   }
  }
  serviceName:  "bigquery.googleapis.com"
  status: {
   code:  7
   message:  "Access Denied: BigQuery BigQuery: Permission denied while writing data."
  }
 }
 receiveTimestamp:  "2018-12-01T19:03:05.532169998Z"
 resource: {
  labels: {
   project_id:  "corp-resources-private"
  }
  type:  "bigquery_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-12-01T19:03:05.503Z"
}

In questo record dell'audit log, [e-mail] è identificata come l'identità che tenta di eseguire l'operazione. In questo esempio, supponiamo che [e-mail] disponga delle autorizzazioni IAM necessarie per eseguire il comando.

Poiché le autorizzazioni IAM non sono il problema, il passaggio successivo consiste nel verificare la presenza di errori dei Controlli di servizio VPC.

Il record del log di controllo per il servizio di destinazione (Cloud Storage) contiene i motivi dettagliati dell'errore:

{
 insertId:  "1bq397kcfj1"
 logName:  "projects/corp-resources-private/logs/cloudaudit.googleapis.com%2Fpolicy"
 protoPayload: {
  @type:  "type.googleapis.com/google.cloud.audit.AuditLog"
  authenticationInfo: {
   principalEmail:  "[e-mail]"
  }
  metadata: {
   @type:  "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
   resourceNames: [
    0:  "projects/1004338142803"
    1:  "projects/_/buckets/corp-resources-public-1"
   ]
   violationReason:  "RESOURCES_NOT_IN_SAME_SERVICE_PERIMETER"
  }
  methodName:  "google.storage.BillingRequiredRead"
  requestMetadata: {
   callerIp:  "10.5.0.4"
   callerNetwork:  "//compute.googleapis.com/projects/perimeter-network/global/networks/__unknown__"
   destinationAttributes: {
   }
   requestAttributes: {
   }
  }
  resourceName:  "projects/1004338142803"
  serviceName:  "storage.googleapis.com"
  status: {
   code:  7
   details: [
    0: {
     @type:  "type.googleapis.com/google.rpc.PreconditionFailure"
     violations: [
      0: {
       type:  "VPC_SERVICE_CONTROLS"
      }
     ]
    }
   ]
   message:  "Request is prohibited by organization's policy"
  }
 }
 receiveTimestamp:  "2018-12-01T19:03:05.617451586Z"
 resource: {
  labels: {
   method:  "google.storage.BillingRequiredRead"
   project_id:  "corp-resources-private"
   service:  "storage.googleapis.com"
  }
  type:  "audited_resource"
 }
 severity:  "ERROR"
 timestamp:  "2018-12-01T19:03:05.420005215Z"
}

Da questo log è chiaro che i due progetti 1004338142803 (corp-resources-private-1) e corp-resources-public vengono utilizzati entrambi per completare il comando. Poiché questi progetti non condividono un perimetro, il job di estrazione non va a buon fine.

Questo esempio mostra che nelle operazioni complesse multi-servizio, i log di controllo per i servizi di origine e di destinazione potrebbero contenere dati di debug utili.

Accesso al perimetro tramite il gateway Cloud NAT

In questo esempio, supponiamo che il progetto A dell'organizzazione A non sia configurato in alcun perimetro. Il progetto B è protetto da un perimetro in un'organizzazione diversa. Le risorse private del progetto A utilizzano il gateway Cloud NAT per raggiungere internet e le API e i servizi Google. Su progetto B è configurato un livello di accesso per consentire l'accesso in base agli indirizzi IP del gateway esterno del progetto A.

Una VM appartenente al progetto A (che può essere un nodo Google Kubernetes Engine) tenta di accedere a una risorsa protetta nel progetto B, ma la connessione non riesce e nel progetto B viene generato il seguente record di log di controllo:

{
  "protoPayload": {
    "@type": "type.googleapis.com/google.cloud.audit.AuditLog",
    "status": {
      "code": 7,
      "message": "Request is prohibited by organization's policy. vpcServiceControlsUniqueIdentifier: kmpY9Fgfuhgi2NE90lURjFWuiS1nGRqxCw4L12HdW8h46Un__-_LZw",
      "details": [
        {
          "@type": "type.googleapis.com/google.rpc.PreconditionFailure",
          "violations": [
            {
              "type": "VPC_SERVICE_CONTROLS",
              "description": "kmpY9Fgfuhgi2NE90lURjFWuiS1nGRqxCw4L12HdW8h46Un__-_LZw"
            }
          ]
        }
      ]
    },
    "authenticationInfo": {
      "principalEmail": "[e-mail]",
      "serviceAccountKeyName": "//iam.googleapis.com/projects/my-project/serviceAccounts/[e-mail]/keys/<code><var>ACCOUNT_KEY</var></code>"
    },
    "requestMetadata": {
      "callerIp": "gce-internal-ip",
      "requestAttributes": {},
      "destinationAttributes": {}
    },
    "serviceName": "cloudfunctions.googleapis.com",
    "methodName": "google.cloud.functions.v1.CloudFunctionsService.ListFunctions",
    "resourceName": "<code><var>PROJECT_ID_1</var></code>",
    "metadata": {
      "violationReason": "NETWORK_NOT_IN_SAME_SERVICE_PERIMETER",
      "resourceNames": [
        "projects/<code><var>PROJECT_ID_2</var></code>/locations/-"
      ],
      "securityPolicyInfo": {
        "servicePerimeterName": "accessPolicies/<code><var>ACCESS_POLICY</var></code>/servicePerimeters/us_sandbox",
        "organizationId": "<code><var>ORGANIZATION_ID</var></code>"
      },
      "deviceState": "Unknown",
      "vpcServiceControlsUniqueId": "kmpY9Fgfuhgi2NE90lURjFWuiS1nGRqxCw4L12HdW8h46Un__-_LZw",
      "ingressViolations": [
        {
          "targetResource": "projects/<code><var>PROJECT_ID_1</var></code>",
          "servicePerimeter": "accessPolicies/<code><var>ACCESS_POLICY</var></code>/servicePerimeters/<code><var>PERIMETER_NAME</var></code>",
          "source": "<code><var>PROJECT_ID_2</var></code>"
        }
      ],
      "@type": "type.googleapis.com/google.cloud.audit.VpcServiceControlAuditMetadata"
    }
  },
  "insertId": "tzf7fd103i",
  "resource": {
    "type": "audited_resource",
    "labels": {
      "service": "cloudfunctions.googleapis.com",
      "method": "google.cloud.functions.v1.CloudFunctionsService.ListFunctions",
      "project_id": "<code><var>PROJECT_ID_2</var></code>"
    }
  },
  "timestamp": "2024-04-02T19:56:10.770681816Z",
  "severity": "ERROR",
  "logName": "projects/<code><var>PROJECT_ID_2</var></code>/logs/cloudaudit.googleapis.com%2Fpolicy",
  "receiveTimestamp": "2024-04-02T19:56:11.463811603Z"
}

La risorsa callerIp non registra un indirizzo IP esterno. Anziché l'indirizzo IP esterno del gateway Cloud NAT, la risorsa callerIp mostra gce-internal-ip.

Il campo callerIp viene oscurato con gce-internal-ip quando le richieste provengono da un progetto o un'organizzazione diversi e la VM Compute Engine di origine non ha un indirizzo IP esterno.

Cloud NAT ha un'integrazione con l'accesso privato Google che abilita automaticamente l'accesso privato Google sulla subnet della risorsa e mantiene interno il traffico verso i servizi e le API di Google anziché indirizzarlo a internet utilizzando l'indirizzo IP esterno del gateway Cloud NAT.

In questo caso, poiché il traffico viene instradato all'interno della rete interna di Google, il campo RequestMetadata.caller_ip dell'oggetto AuditLog viene oscurato e impostato su gce-internal-ip. Per risolvere il problema, anziché utilizzare l'indirizzo IP esterno del gateway Cloud NAT nel livello di accesso per la consenti basata su IP, configura una regola di ingresso per consentire l'accesso dal progetto o dal account di servizio.

Passaggi successivi

• Scopri come recuperare gli errori di Controlli di servizio VPC dai log di controllo.
• Scopri come risolvere i problemi comuni relativi ad altri Google Cloud servizi.
• Diagnosticare un rifiuto di accesso utilizzando il token di risoluzione dei problemi nello strumento di analisi delle violazioni (anteprima).
