Connecter et stocker des données dans BigQuery

Lorsque vous ajoutez un connecteur BigQuery à votre application Gemini Enterprise Agent Platform Vision, toutes les sorties de modèle d'application connectée sont ingérées dans la table cible.

Vous pouvez créer votre propre table BigQuery et la spécifier lorsque vous ajoutez un connecteur BigQuery à l'application, ou laisser la plate-forme d'application Gemini Enterprise Agent Platform Vision créer automatiquement la table.

Attention : Les données que vous ingérez dans BigQuery sont d'abord écrites dans la mémoire tampon du flux avant d'être conservées dans le stockage. Vous ne pouvez pas utiliser l'onglet Aperçu pour afficher ces lignes dans la mémoire tampon du flux. Toutefois, vous pouvez toujours lire ces lignes avec des requêtes SQL. Utilisez l'onglet Détails de la table BigQuery pour afficher les métriques concernant les données de la mémoire tampon du flux.

Création automatique de tables

Si vous laissez la plate-forme d'application Gemini Enterprise Agent Platform Vision créer automatiquement la table, vous pouvez spécifier cette option lorsque vous ajoutez le nœud du connecteur BigQuery.

Les conditions d'ensemble de données et de table suivantes s'appliquent si vous souhaitez utiliser la création automatique de tables :

• Ensemble de données : le nom de l'ensemble de données créé automatiquement est visionai_dataset.
• Table : le nom de la table créée automatiquement est visionai_dataset.APPLICATION_ID.

• Gestion des exceptions :

  • Si la table portant le même nom dans le même ensemble de données existe, aucune création automatique n'a lieu.

Console

1. Ouvrez l'onglet Applications du tableau de bord Gemini Enterprise Agent Platform Vision.

   Accéder à l'onglet "Applications"

2. Sélectionnez Afficher l'application à côté du nom de votre application dans la liste.

3. Sur la page de l'outil de création d'applications, sélectionnez BigQuery dans la section Connecteurs.

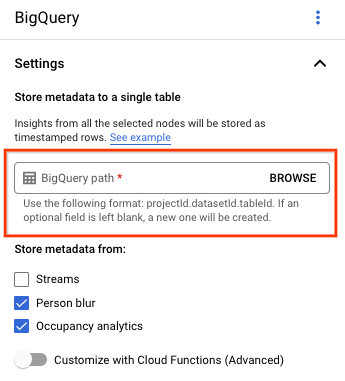

4. Laissez le champ Chemin d'accès dans BigQuery vide.



5. Modifiez les autres paramètres.

API REST et ligne de commande

Pour permettre à la plate-forme d'application de déduire un schéma de table, utilisez le createDefaultTableIfNotExists champ de la BigQueryConfig lorsque vous créez ou mettez à jour une application.

Créer et spécifier manuellement une table

Si vous souhaitez gérer manuellement votre table de sortie, elle doit avoir le schéma requis en tant que sous-ensemble du schéma de table.

Si la table existante comporte des schémas incompatibles, le déploiement est rejeté.

Utiliser le schéma par défaut

Si vous utilisez le schéma par défaut pour les tables de sortie du modèle, assurez-vous que votre table ne contient que les colonnes requises suivantes. Vous pouvez copier directement le texte de schéma suivant lorsque vous créez la table BigQuery. Pour en savoir plus sur la création d'une table BigQuery, consultez Créer et utiliser des tables. Pour en savoir plus sur la spécification du schéma lorsque vous créez une table, consultez Spécifier un schéma.

Utilisez le texte suivant pour décrire le schéma lorsque vous créez une table. Pour en savoir plus sur l'utilisation du type de colonne JSON ("type": "JSON"), consultez Utiliser des données JSON en SQL standard. Le type de colonne JSON est recommandé pour les requêtes d'annotation. Vous pouvez également utiliser "type" : "STRING".

[
  {
    "name": "ingestion_time",
    "type": "TIMESTAMP",
    "mode": "REQUIRED"
  },
 {
   "name": "application",
   "type": "STRING",
   "mode": "REQUIRED"
 },
 {
   "name": "instance",
   "type": "STRING",
   "mode": "REQUIRED"
 },
 {
   "name": "node",
   "type": "STRING",
   "mode": "REQUIRED"
 },
 {
   "name": "annotation",
   "type": "JSON",
   "mode": "REQUIRED"
 }
]

Avertissement : La colonne JSON BigQuery peut ne pas être disponible dans la console. Si vous ne parvenez pas à créer une colonne JSON dans la console, utilisez la gcloud commande ci-dessous ou remplacez la "JSON" colonne par une "STRING" colonne.

Google Cloud Console

1. Dans la Google Cloud console, accédez à la page BigQuery.

   Accéder à BigQuery

2. Sélectionnez votre projet.

3. Sélectionnez Plus d'options .

4. Cliquez sur Créer une table.

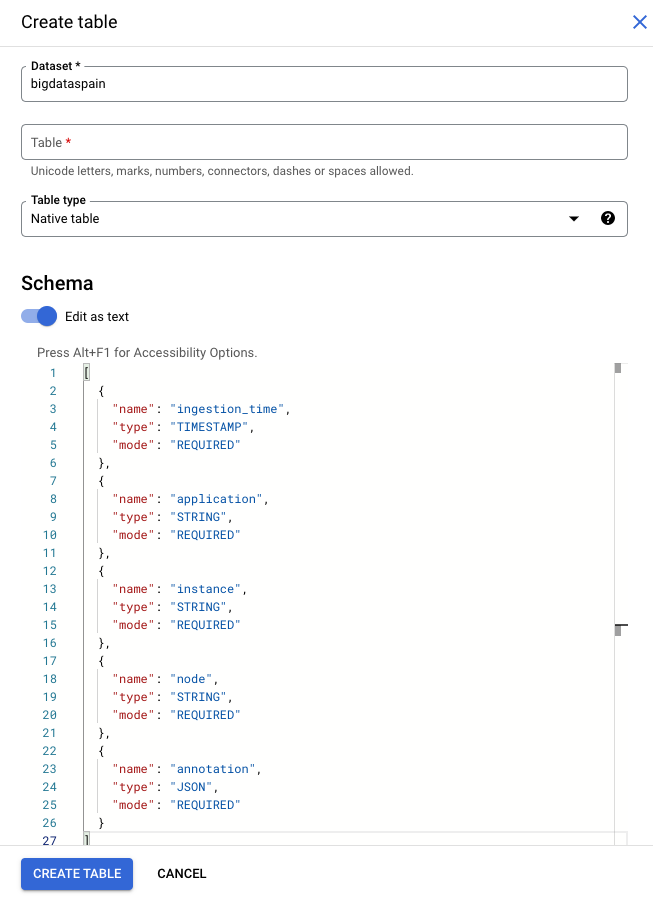

5. Dans la section "Schéma", activez Modifier sous forme de texte.

gcloud

L'exemple suivant crée d'abord le fichier JSON de la requête, puis utilise la gcloud alpha bq tables create commande.

1. Créez d'abord le fichier JSON de la requête :

   echo "{
   \"schema\": [
       {
         \"name\": \"ingestion_time\",
         \"type\": \"TIMESTAMP\",
         \"mode\": \"REQUIRED\"
       },
       {
         \"name\": \"application\",
         \"type\": \"STRING\",
         \"mode\": \"REQUIRED\"
       },
       {
         \"name\": \"instance\",
         \"type\": \"STRING\",
         \"mode\": \"REQUIRED\"
       },
       {
         \"name\": \"node\",
         \"type\": \"STRING\",
         \"mode\": \"REQUIRED\"
       },
       {
         \"name\": \"annotation\",
         \"type\": \"JSON\",
         \"mode\": \"REQUIRED\"
       }
   ]
   }
   " >> bigquery_schema.json

2. Envoyez la commande gcloud. Effectuez les remplacements suivants :

   • TABLE_NAME : ID de la table ou identifiant complet de la table.

   • DATASET : ID de l'ensemble de données BigQuery.

   gcloud alpha bq tables create TABLE_NAME \
   --dataset=DATASET \
   --schema-file=./bigquery_schema.json


Exemples de lignes BigQuery générées par une application Gemini Enterprise Agent Platform Vision :

ingestion_time	application	instance	nœud	annotation
2022-05-11 23:3211.911378 UTC	my_application	5	just-one-node	{"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgE1Eg5teV9hcHBsaWNhdGlvbgjS+YnOzdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}
2022-05-11 23:3211.911338 UTC	my_application	1	just-one-node	{"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgExEg5teV9hcHBsaWNhdGlvbgiq+YnOzdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}
2022-05-11 23:3211.911313 UTC	my_application	4	just-one-node	{"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgE0Eg5teV9hcHBsaWNhdGlvbgiR+YnOzdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}
2022-05-11 23:3212.235327 UTC	my_application	4	just-one-node	{"bytesFields": ["Ig1qdXN0LW9uZS1ub2RIGgE0Eg5teV9hcHBsaWNhdGlvbgi/3J3Ozdj3Ag=="],"displayNames":["hello","world"],"ids":["12345","34567"]}

Utiliser un schéma personnalisé

Si le schéma par défaut ne convient pas à votre cas d'utilisation, vous pouvez utiliser Cloud Run Functions pour générer des lignes BigQuery avec un schéma défini par l'utilisateur. Si vous utilisez un schéma personnalisé, le schéma de table BigQuery n'est pas obligatoire.

Graphique d'application avec le nœud BigQuery sélectionné

Le connecteur BigQuery peut être associé à n'importe quel modèle qui génère des annotations vidéo ou basées sur un proto :

• Pour les entrées vidéo, le connecteur BigQuery n'extrait que les métadonnées stockées dans l'en-tête du flux et les ingère dans BigQuery en tant que sorties d'annotation d'autres modèles. La vidéo elle-même n'est pas stockée.
• Si votre flux ne contient pas de métadonnées, rien ne sera stocké dans BigQuery.

Interroger les données de la table

Avec le schéma de table BigQuery par défaut, vous pouvez effectuer une analyse puissante une fois la table remplie de données.

Exemples de requêtes

Vous pouvez utiliser les exemples de requêtes suivants dans BigQuery pour obtenir des insights à partir des modèles Gemini Enterprise Agent Platform Vision.

Par exemple, vous pouvez utiliser BigQuery pour tracer une courbe temporelle du nombre maximal de personnes détectées par minute à l'aide des données du modèle de détection de personnes / véhicules avec la requête suivante :

WITH
 nested3 AS(
 WITH
   nested2 AS (
   WITH
     nested AS (
     SELECT
       t.ingestion_time AS ingestion_time,
       JSON_QUERY_ARRAY(t.annotation.stats["fullFrameCount"]) AS counts
     FROM
       `PROJECT_ID.DATASET_NAME.TABLE_NAME` AS t)
   SELECT
     ingestion_time,
     e
   FROM
     nested,
     UNNEST(nested.counts) AS e)
 SELECT
   STRING(TIMESTAMP_TRUNC(nested2.ingestion_time, MINUTE, "America/Los_Angeles"),"America/Los_Angeles") AS time,
   IFNULL(INT64(nested2.e["count"]), 0) AS person_count
 FROM
   nested2
 WHERE
   JSON_VALUE(nested2.e["entity"]["labelString"])="Person")
SELECT
 time,
 MAX(person_count)
FROM
 nested3
GROUP BY
 time

De même, vous pouvez utiliser BigQuery et la fonctionnalité de comptage de lignes de croisement du modèle d'analyse de l'occupation pour créer une requête qui compte le nombre total de véhicules qui passent la ligne de croisement par minute :

WITH
 nested4 AS (
 WITH
   nested3 AS (
   WITH
     nested2 AS (
     WITH
       nested AS (
       SELECT
         t.ingestion_time AS ingestion_time,
         JSON_QUERY_ARRAY(t.annotation.stats["crossingLineCounts"]) AS lines
       FROM
         `PROJECT_ID.DATASET_NAME.TABLE_NAME` AS t)
     SELECT
       nested.ingestion_time,
       JSON_QUERY_ARRAY(line["positiveDirectionCounts"]) AS entities
     FROM
       nested,
       UNNEST(nested.lines) AS line
     WHERE
       JSON_VALUE(line.annotation.id) = "LINE_ANNOTATION_ID")
   SELECT
     ingestion_time,
     entity
   FROM
     nested2,
     UNNEST(nested2.entities) AS entity )
 SELECT
   STRING(TIMESTAMP_TRUNC(nested3.ingestion_time, MINUTE, "America/Los_Angeles"),"America/Los_Angeles") AS time,
   IFNULL(INT64(nested3.entity["count"]), 0) AS vehicle_count
 FROM
   nested3
 WHERE
   JSON_VALUE(nested3.entity["entity"]["labelString"])="Vehicle" )
SELECT
 time,
 SUM(vehicle_count)
FROM
 nested4
GROUP BY
 time

Exécuter votre requête

Une fois votre requête SQL standard de Google mise en forme, vous pouvez utiliser la console pour l'exécuter :

Console

1. Dans la Google Cloud console, ouvrez la page **BigQuery**.

   Accéder à BigQuery

2. Sélectionnez Développer à côté du nom de votre ensemble de données, puis sélectionnez le nom de votre table.

3. Dans la vue détaillée de la table, cliquez sur Saisir une nouvelle requête.



4. Saisissez une requête SQL standard de Google dans la zone de texte Éditeur de requête. Pour obtenir des exemples de requêtes, consultez Exemples de requêtes.

5. (Facultatif) Pour modifier l'emplacement de traitement des données, cliquez sur Plus, puis sur Paramètres de requête. Dans le champ Zone de traitement, cliquez sur Sélection automatique et choisissez l'emplacement de vos données. Cliquez ensuite sur Enregistrer pour mettre à jour les paramètres de la requête.

6. Cliquez sur Run (Exécuter).

Cette action crée une tâche de requête qui écrit les résultats dans une table temporaire.

Intégration de Cloud Run Functions

Vous pouvez utiliser Cloud Run Functions pour déclencher un traitement de données supplémentaire avec votre ingestion BigQuery personnalisée. Pour utiliser Cloud Run Functions pour votre ingestion BigQuery personnalisée, procédez comme suit :

• Lorsque vous utilisez la Google Cloud console, sélectionnez la fonction cloud correspondante dans le menu déroulant de chaque modèle connecté.



• Lorsque vous utilisez l'API Gemini Enterprise Agent Platform Vision, ajoutez une paire clé-valeur au cloud_function_mapping champ de BigQueryConfig dans le nœud BigQuery. La clé est le nom du nœud BigQuery et la valeur est le déclencheur HTTP de la fonction cible.

Pour utiliser Cloud Run Functions avec votre ingestion BigQuery personnalisée, la fonction doit répondre aux exigences suivantes :

• L'instance Cloud Run Functions doit être créée avant de créer le nœud BigQuery.
• L'API Gemini Enterprise Agent Platform Vision s'attend à recevoir une AppendRowsRequest annotation renvoyée par Cloud Run Functions.
• Vous devez définir le champ proto_rows.writer_schema pour toutes les réponses CloudFunction ; write_stream peut être ignoré.

Exemple d'intégration de Cloud Run Functions

L'exemple suivant montre comment analyser la sortie du nœud de comptage de l'occupation (OccupancyCountPredictionResult) et en extraire un schéma de table ingestion_time, person_count et vehicle_count.

L'exemple suivant génère une table BigQuery avec le schéma suivant :

[
  {
    "name": "ingestion_time",
    "type": "TIMESTAMP",
    "mode": "REQUIRED"
  },
  {
    "name": "person_count",
    "type": "INTEGER",
    "mode": "NULLABLE"
  },
      {
    "name": "vehicle_count",
    "type": "INTEGER",
    "mode": "NULLABLE"
  },
]

Utilisez le code suivant pour créer cette table :

1. Définissez un proto (par exemple, test_table_schema.proto) pour les champs de table que vous souhaitez écrire :

   syntax = "proto3";

   package visionai.testing;

   message TestTableSchema {
     int64 ingestion_time = 1;
     int32 person_count = 2;
     int32 vehicle_count = 3;
   }


2. Compilez le fichier proto pour générer le fichier Python du tampon de protocole :

   protoc -I=./ --python_out=./ ./test_table_schema.proto


3. Importez le fichier Python généré et écrivez la fonction cloud.

   Python

   import base64
   import sys

   from flask import jsonify
   import functions_framework
   from google.protobuf import descriptor_pb2
   from google.protobuf.json_format import MessageToDict
   import test_table_schema_pb2

   def table_schema():
     schema = descriptor_pb2.DescriptorProto()
     test_table_schema_pb2.DESCRIPTOR.message_types_by_name[
         'TestTableSchema'].CopyToProto(schema)
     return schema

   def bigquery_append_row_request(row):
     append_row_request = {}
     append_row_request['protoRows'] = {
         'writerSchema': {
             'protoDescriptor': MessageToDict(table_schema())
         },
         'rows': {
             'serializedRows':
                 base64.b64encode(row.SerializeToString()).decode('utf-8')
         }
     }
     return append_row_request

   @functions_framework.http
   def hello_http(request):
     request_json = request.get_json(silent=False)
     annotations = []
     payloads = []
     if request_json and 'annotations' in request_json:
       for annotation_with_timestamp in request_json['annotations']:
         row = test_table_schema_pb2.TestTableSchema()
         row.person_count = 0
         row.vehicle_count = 0
         if 'ingestionTimeMicros' in annotation_with_timestamp:
           row.ingestion_time = int(
               annotation_with_timestamp['ingestionTimeMicros'])
         if 'annotation' in annotation_with_timestamp:
           annotation = annotation_with_timestamp['annotation']
           if 'stats' in annotation:
             stats = annotation['stats']
             for count in stats['fullFrameCount']:
               if count['entity']['labelString'] == 'Person':
                 if 'count' in count:
                   row.person_count = count['count']
               elif count['entity']['labelString'] == 'Vehicle':
                 if 'count' in count:
                   row.vehicle_count = count['count']
         payloads.append(bigquery_append_row_request(row))
     for payload in payloads:
       annotations.append({'annotation': payload})
     return jsonify(annotations=annotations)

4. Pour inclure vos dépendances dans Cloud Run Functions, vous devez également importer le fichier test_table_schema_pb2.py généré et spécifier requirements.txt comme suit :

   functions-framework==3.*
   click==7.1.2
   cloudevents==1.2.0
   deprecation==2.1.0
   Flask==1.1.2
   gunicorn==20.0.4
   itsdangerous==1.1.0
   Jinja2==2.11.2
   MarkupSafe==1.1.1
   pathtools==0.1.2
   watchdog==1.0.2
   Werkzeug==1.0.1
   protobuf==3.12.2


5. Déployez la fonction cloud et définissez le déclencheur HTTP correspondant dans le BigQueryConfig.
