Grafico dei risultati della query SQL

Anteprima

Questo prodotto o funzionalità sono soggetti ai "Termini dell'offerta pre-GA" nella sezione dei Termini di servizio generali dei Termini specifici dei servizi. I prodotti e le funzionalità pre-GA sono disponibili "così come sono" e potrebbero avere un supporto limitato. Per ulteriori informazioni, consulta le descrizioni della fase di lancio.

Questo documento descrive come rappresentare graficamente i risultati delle query SQL eseguite nella pagina Analisi dei log. I grafici possono aiutarti a identificare pattern e tendenze nei tuoi dati. Questo documento descrive anche come salvare il grafico in una dashboard personalizzata.

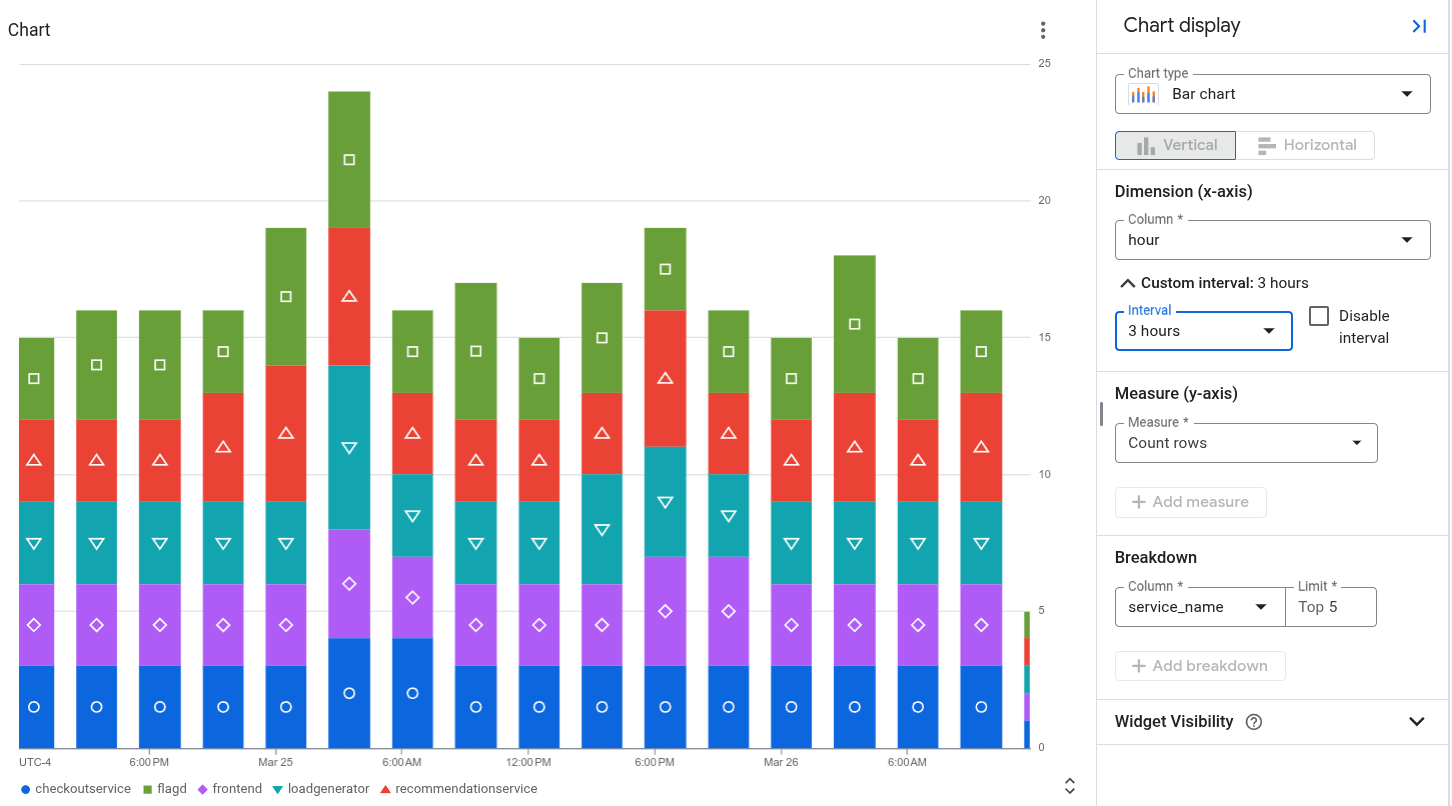

Lo screenshot seguente mostra i risultati di una query di esempio, descritta più avanti in questo documento. Lo screenshot mostra lo stato segnalato dagli intervalli, dopo aver aggregato le risposte per ora e per service_name:

Prima di iniziare

Accedi al tuo Google Cloud account. Se non conosci Google Cloud, crea un account per valutare le prestazioni dei nostri prodotti in scenari reali. I nuovi clienti ricevono anche 300 $di crediti senza costi per l'esecuzione, il test e il deployment dei workload.

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Observability API.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the API

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Observability API.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the API

1. Per ottenere le autorizzazioni necessarie per caricare la pagina Analisi dei log , scrivere ed eseguire query sui dati di traccia e salvare i grafici nelle dashboard personalizzate, chiedi all'amministratore di concederti i seguenti ruoli IAM:

   • Observability View Accessor (roles/observability.viewAccessor) on the observability views that you want to query. Questo ruolo supporta le condizioni IAM, che ti consentono di limitare la concessione a una visualizzazione specifica. Se non alleghi una condizione alla concessione del ruolo, l'entità può accedere a tutte le viste di osservabilità.
   • Visualizzatore log (roles/logging.viewer) sul tuo progetto.
   • Editor Monitoring (roles/monitoring.editor) on your project.

   Per saperne di più sulla concessione dei ruoli, consulta Gestisci l'accesso a progetti, cartelle e organizzazioni.

   Potresti anche riuscire a ottenere le autorizzazioni richieste tramite i ruoli personalizzati o altri ruoli predefiniti.

Seleziona i dati da rappresentare graficamente

Per configurare i dati da visualizzare in un grafico, crea una query utilizzando SQL. Quando selezioni la scheda Grafico, viene visualizzato un grafico con i risultati della query. Dopo aver eseguito la query e generato un grafico, puoi personalizzare la configurazione del grafico modificando il tipo di grafico e selezionando le colonne per visualizzare dati diversi.

Per visualizzare i risultati della query come grafico, esegui una query procedendo nel seguente modo:

1. Nella Google Cloud console, vai alla Analisi dei log page:

   Vai ad Analisi dei log

   Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Logging.

2. Nel riquadro Query, inserisci una query e fai clic su Esegui.

3. Al termine della query, nella scheda Risultati, seleziona la modalità di visualizzazione dei risultati della query:

   • Tabella: solo formato tabulare.

   • Grafico: solo formato grafico

   • Entrambi: formato grafico e tabulare.

     Dopo aver selezionato la modalità di visualizzazione dei risultati della query, puoi configurare i campi per la visualizzazione selezionata, quindi salvare la query e i risultati in una dashboard personalizzata. Il formato salvato è tabulare quando hai selezionato l'opzione Tabella. In caso contrario, il formato è un grafico.

     Per i grafici, le opzioni di visualizzazione consentono di selezionare il tipo di grafico e le righe e le colonne da rappresentare graficamente. Per saperne di più sulla configurazione del grafico, consulta Personalizzare la configurazione del grafico.

Personalizza la configurazione del grafico

Puoi personalizzare la configurazione del grafico modificando il tipo di grafico, selezionando la dimensione e la misura da rappresentare graficamente e applicando una suddivisione. La dimensione viene utilizzata per raggruppare o classificare le righe ed è il valore dell'asse X. La misura, o il valore dell'asse Y, è una serie di dati tracciata sull' asse Y.

Modifica tipo di grafico

Puoi scegliere tra i seguenti tipi di grafici, a seconda del tipo di righe e colonne selezionate come dimensione e misura e della modalità di visualizzazione dei dati.

• Grafico a barre (impostazione predefinita): i grafici a barre tracciano i dati su due assi. Se il grafico utilizza una categoria o una stringa come dimensione, puoi impostare la configurazione del grafico a barre su orizzontale o verticale, in cui gli assi della dimensione e della misura vengono scambiati.

• Grafico a linee: i grafici a linee possono essere utilizzati per mostrare le variazioni dei dati nel tempo. Quando utilizzi un grafico a linee, ogni serie temporale viene mostrata da una linea diversa che corrisponde alle misure selezionate.

  Se l'asse X è basato sul tempo, ogni punto dati viene posizionato all'inizio di un intervallo di tempo. Ogni punto dati è collegato tramite interpolazione lineare.

• Grafico ad area in pila: Un grafico ad area è basato su un grafico a linee e l'area sotto ogni linea è ombreggiata. Nei grafici ad area, le serie di dati sono in pila. Ad esempio, se hai due serie identiche, le serie si sovrappongono in un grafico a linee, ma l'area ombreggiata è in pila in un grafico ad area.

• Grafico a torta o ad anello: un grafico a torta mostra la relazione tra le categorie in un set di dati e l'intero set di dati, utilizzando un cerchio per rappresentare l'intero set di dati e i settori del cerchio per rappresentare le categorie nel set di dati. La dimensione di un settore indica la percentuale di contributo della categoria all'intero set di dati.

• Tabella: una tabella mostra una riga per ogni riga nel risultato della query. Le colonne della tabella sono definite dalla clausola SELECT. Se prevedi di visualizzare i dati in formato tabulare in una dashboard, utilizza una clausola LIMIT per limitare il numero di righe nel risultato a poche centinaia.

• Indicatore o prospetto: gli indicatori e i prospetti forniscono il valore più recente insieme a un'indicazione verde, ambra o rossa in base al confronto di questo valore con un insieme di soglie. A differenza degli indicatori, che mostrano solo informazioni sul valore più recente, i prospetti possono includere anche informazioni sui valori passati.

  Gli indicatori e i prospetti possono visualizzare il risultato della query solo se contiene almeno una riga e questa riga contiene una colonna con un timestamp e una colonna con dati numerici. Il risultato della query può contenere più righe e più di due colonne.

  Se vuoi eseguire l'aggregazione basata sul tempo come parte della query:

  • Configura la query in modo da aggregare i dati in un intervallo di tempo, ordinare i risultati in base ai timestamp in ordine decrescente e limitare il numero di righe nei risultati. Puoi utilizzare la clausola LIMIT o il selettore dell'intervallo di tempo per limitare il numero di righe nel risultato della query.

    Ad esempio, la seguente query esegue una query sui dati di traccia, aggrega i dati in intervalli di un'ora, applica un limite e ordina i risultati:

    SELECT TIMESTAMP_TRUNC(start_time, HOUR) AS hour,
       COALESCE(
          JSON_VALUE(resource.attributes, '$."service.name"'),
          JSON_VALUE(attributes, '$."service.name"'),
          JSON_VALUE(attributes, '$."g.co/gae/app/module"')) AS service_name,
       status.code AS status,
       COUNT(*) AS count
    FROM `PROJECT_ID.LOCATION._Trace.Spans._AllSpans`
    GROUP BY hour, service_name, status
    ORDER BY hour DESC
    LIMIT 1000


    Di seguito è riportato il significato dei campi nell'espressione precedente:

    • PROJECT_ID: l'identificatore del progetto.
    • LOCATION: la località del bucket di osservabilità.

    La query precedente è stata utilizzata per generare la figura mostrata all'inizio di questo documento. Questa figura mostra anche la configurazione del grafico.

  • Imposta la dimensione in modo che corrisponda alla colonna che riporta l'unità di tempo. Ad esempio, se la query aggrega i dati per un'ora e crea una colonna denominata hour, imposta il menu Dimensione su hour.

  • Seleziona Disattiva intervallo perché la query specifica già l'intervallo di aggregazione. Nell'esempio, questo intervallo è di un'ora.

  • Imposta la misura sulla colonna numerica e la funzione su nessuna.

    Nota: se la query esegue l'aggregazione basata sul tempo, assicurati che segui le indicazioni precedenti. Altre impostazioni fanno sì che sia la query sia Analisi dei log eseguano operazioni di aggregazione, il che comporta la visualizzazione di valori imprevisti nell'indicatore o nel prospetto.

  Se vuoi che Analisi dei log esegua l'aggregazione basata sul tempo per te:

  • Configura il selettore dell'intervallo di tempo, che influisce sul numero di righe nel risultato della query.
  • Imposta la dimensione in modo che corrisponda alla colonna che riporta l'unità di tempo. Ad esempio, puoi impostare questo menu su timestamp.
  • Imposta il menu Intervallo sull'intervallo di aggregazione su un intervallo specifico. Ad esempio, imposta il valore di questo campo su 1 hour. Non selezionare Intervallo automatico.
  • Imposta la misura sulla colonna numerica e seleziona una funzione come somma.

Modifica dimensione e misura

Puoi scegliere le righe e le colonne da rappresentare graficamente selezionando i campi della dimensione e della misura.

Nota: se i risultati della query contengono una colonna con stringhe lunghe, ad esempio messaggi di errore, e selezioni questa colonna come dimensione o suddivisione, il grafico potrebbe contenere errori o valori imprevisti.

• Dimensioni

  La dimensione deve essere una colonna di timestamp, numerica o di stringa. Per impostazione predefinita, la dimensione è impostata sulla prima colonna basata sul timestamp nello schema. Se nella query non è presente alcun timestamp, viene selezionata come dimensione la prima colonna di stringa. Puoi anche personalizzare la dimensione nel riquadro Visualizzazione grafico. Quando una colonna di timestamp è selezionata come dimensione, il grafico mostra le variazioni dei dati nel tempo. Quando una colonna di stringa è selezionata come dimensione per un grafico a barre, puoi ordinare i dati in ordine crescente o decrescente, che ordina la dimensione in ordine lessicale. Puoi anche mantenere l'ordine di ordinamento `default`, che ordina la dimensione in base ai valori della misura corrispondente in ordine decrescente.

  Per impostazione predefinita, l'intervallo per i timestamp viene impostato automaticamente, ma puoi anche selezionare un intervallo personalizzato. Gli intervalli automatici modificano i valori in base al selettore dell'intervallo di tempo per mantenere gruppi di dimensioni simili.

  Puoi anche disabilitare l'intervallo, il che ti consente di specificare le tue aggregazioni e gli intervalli di tempo all'interno della query per un'analisi più complessa. La disattivazione dell'intervallo imposta la funzione di aggregazione delle misure su none. Quando l'intervallo di dimensioni è disattivato, sono consentite solo misure numeriche.

  Nota: solo la colonna TIMESTAMP può essere utilizzata come dimensione timestamp. Per utilizzare DATE e DATETIME, devi utilizzare la CAST() funzione per convertire i tipi di dati in TIMESTAMP.

• Misura

  Puoi selezionare più misure nel riquadro Visualizzazione grafico. Quando selezioni una misura, devi anche selezionare la funzione di aggregazione da eseguire sui valori raggruppati, ad esempio count, sum, average e percentile-99. Ad esempio, count-distinct restituisce il numero di valori univoci in una determinata colonna.

  Se selezioni la casella di controllo Disattiva intervallo per la dimensione, è disponibile l'opzione della funzione di aggregazione none. Se la dimensione è un valore stringa, la casella di controllo Disattiva intervallo non viene visualizzata. Tuttavia, l'impostazione delle funzioni di aggregazione di una misura su none disattiva anche l'intervallo.

Aggiungi una suddivisione

Nota: se il grafico contiene più di una misura, non puoi aggiungere una suddivisione.

Per suddividere una singola serie di dati in più serie di dati in base a un'altra colonna, aggiungi una suddivisione.

Quando selezioni una suddivisione, scegli colonne che contengono un numero ridotto di etichette brevi e significative, come region_name, anziché campi che potrebbero contenere un numero elevato di stringhe o stringhe lunghe, come textPayload.

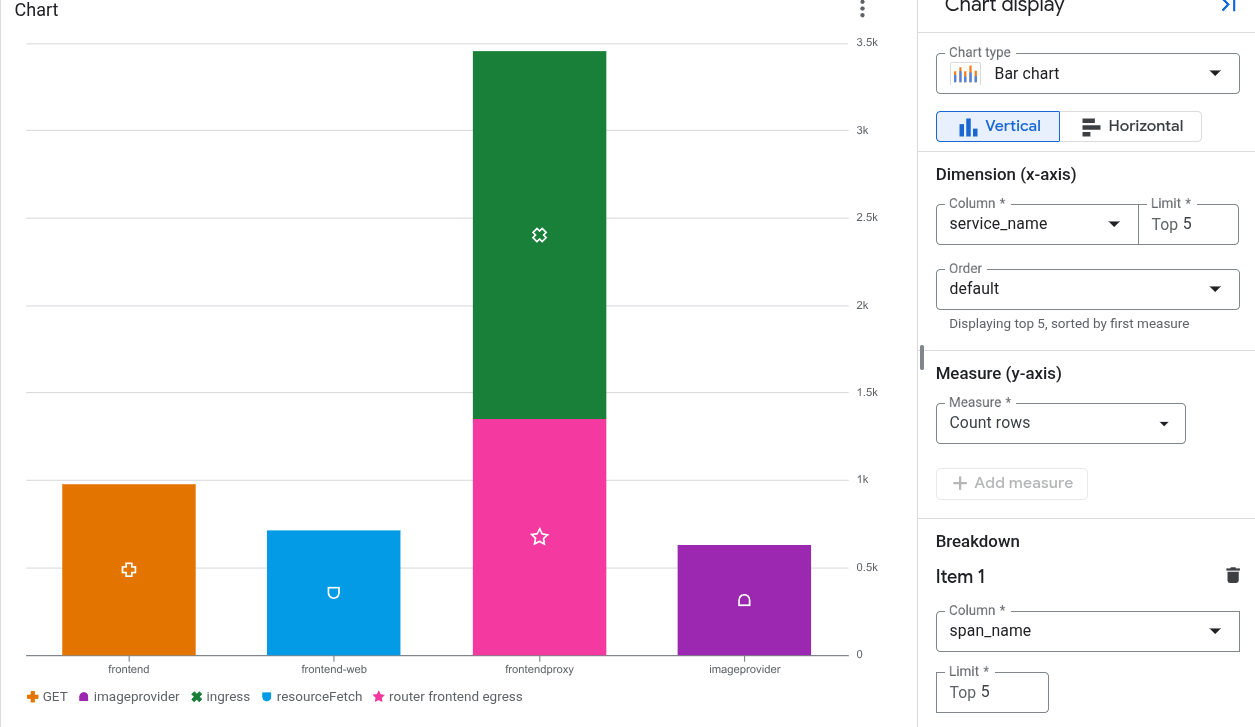

Ad esempio, il seguente grafico mostra il numero di intervalli creati da ogni servizio, insieme ai dati suddivisi per nome dell'intervallo:

Salva un grafico in una dashboard personalizzata

Dopo aver generato un grafico dalla query, puoi salvarlo in una dashboard personalizzata. Le dashboard personalizzate consentono di visualizzare e organizzare le informazioni utili utilizzando una varietà di tipi di widget. Queste dashboard consentono anche di definire variabili, ovvero filtri a livello di dashboard che si applicano solo a widget specifici. Per applicare una variabile a un widget, devi modificare la query. Per saperne di più, consulta Applicare una variabile a un widget.

Una dashboard mostra un messaggio di avviso per un widget che contiene una query SQL quando la query viene eseguita sul motore BigQuery e le risorse su cui viene eseguita la query non si trovano nello stesso limite di proprietà. I limiti di proprietà sono determinati da diversi fattori, uno dei quali è la gerarchia delle risorse utilizzate dalla query. Per evitare questi avvisi, configura un perimetro di servizio.

Per salvare il grafico in una dashboard:

1. Nella Google Cloud console, vai alla Analisi dei log page:

   Vai ad Analisi dei log

   Se utilizzi la barra di ricerca per trovare questa pagina, seleziona il risultato con il sottotitolo Logging.

2. Esegui una query per generare un grafico, quindi fai clic su Salva grafico nella scheda Grafico.

3. Nella finestra di dialogo Salva nella dashboard, inserisci un titolo per il grafico e seleziona la dashboard in cui vuoi salvare il grafico.

4. (Facoltativo) Per visualizzare la dashboard personalizzata, fai clic su Visualizza dashboard nel messaggio popup.

Per visualizzare un elenco di dashboard personalizzate contenenti grafici generati da query SQL, vai al pulsante Salva grafico e fai clic su Menu.

Modifica un grafico salvato in una dashboard personalizzata

Puoi modificare un grafico dopo averlo salvato in una dashboard. Per saperne di più, consulta Modificare la configurazione di un widget. Nella finestra di dialogo Configura widget, puoi:

• Modificare i dati su cui eseguire query.
• Modificare la query utilizzata per generare un grafico.
• Personalizzare la configurazione del grafico per visualizzare dati diversi.

Limitazioni

• Se il tuo Google Cloud progetto si trova in una cartella che utilizza Assured Workloads, i grafici generati non possono essere visualizzati in una dashboard personalizzata.

• I filtri a livello di dashboard non si applicano ai grafici generati da una query SQL.

• Le colonne selezionate devono avere almeno una riga con un valore non nullo.

• Se salvi una query e personalizzi la configurazione del grafico, la configurazione del grafico personalizzato non viene salvata.

• Se la query contiene già aggregazioni, il grafico generato potrebbe essere diverso a causa dell'aggregazione aggiuntiva applicata automaticamente da Analisi dei log.

• I percorsi JSON devono essere convertiti in stringhe o numeri per essere rappresentati graficamente.
