Déroulement des opérations de lecture et d'écriture Spanner

Spanner est une base de données dotée d'une cohérence forte, distribuée et évolutive, conçue par les ingénieurs de Google pour soutenir certaines des applications les plus critiques de Google. Il reprend les idées fondamentales des communautés de bases de données et de systèmes distribués et les développe de manière nouvelle. Spanner propose ce service interne Spanner en tant que service accessible publiquement surGoogle Cloud.

Afin de pouvoir répondre aux exigences en termes de disponibilité et de mise à l'échelle imposées par les applications professionnelles critiques de Google, Cloud Spanner a été spécialement conçu pour devenir une base de données largement distribuée. En effet, le service peut être disponible sur plusieurs machines, centres de données et régions. Cette distribution permet de traiter de gros volumes de données et d'importantes charges de travail, tout en maintenant une très haute disponibilité. Nous avons également souhaité que Spanner fournisse la même cohérence stricte que celle fournie par d'autres bases de données d'entreprise, car nous voulions offrir une expérience unique aux développeurs. Il est beaucoup plus facile de raisonner et d'écrire un logiciel pour une base de données avec une cohérence forte plutôt qu'une base de données garantissant une cohérence au niveau de la ligne, au niveau de l'entité voire n'ayant aucune garantie de cohérence.

Ce document présente en détail le fonctionnement des écritures et des lectures dans Spanner et la manière dont celui-ci garantit une cohérence forte.

Points de départ

Certains ensembles de données sont trop volumineux pour être traités par une seule machine. Il se peut également que l'ensemble de données soit petit, mais que la charge de travail soit trop lourde à traiter pour une machine. Il est alors nécessaire de trouver un moyen de fractionner les données en éléments distincts pouvant être stockés sur plusieurs machines. Notre approche consiste à partitionner les tables de base de données en plages de clés contiguës appelées partitions. Une seule machine peut diffuser plusieurs partitions et un service de recherche rapide permet de déterminer la ou les machines diffusant une plage de clés donnée. Les détails concernant la manière dont les données sont fractionnées et la ou les machines sur lesquelles elles se trouvent sont transparents pour les utilisateurs de Spanner. Cela permet d'obtenir un système capable de fournir des latences faibles pour les lectures et les écritures, même pour des charges de travail importantes, et à très grande échelle.

Nous souhaitons également nous assurer que les données sont accessibles malgré les défaillances. Pour ce faire, chaque partition est répliquée sur plusieurs machines dans des domaines de défaillance distincts. L'algorithme Paxos est chargé de faire en sorte que la réplication soit cohérente sur les différentes copies de la partition. Dans cet algorithme, tant que la majorité des instances dupliquées participant au vote pour cette partition sont actives, l'une d'entre elles peut être désignée comme variante optimale pour traiter les écritures et permettre aux autres instances dupliquées de diffuser les lectures.

Spanner fournit à la fois des transactions en lecture seule et des transactions en lecture-écriture. Les premières constituent le type de transaction préféré pour les opérations (y compris les instructions SQL SELECT) qui ne modifient pas vos données. Les transactions en lecture seule offrent une cohérence forte et fonctionnent par défaut sur la dernière copie de vos données. Mais elles sont également capables de fonctionner sans aucune forme de verrouillage interne, ce qui les rend plus rapides et plus adaptables. Les transactions en lecture-écriture sont utilisées pour les transactions qui insèrent, mettent à jour ou suppriment des données. Cela inclut les transactions qui effectuent des lectures suivies d'une écriture. Elles sont toujours très adaptables, mais les transactions en lecture-écriture introduisent un verrouillage et doivent être orchestrées par des variantes optimales Paxos. Notez que le verrouillage est transparent pour les clients Spanner.

Niveaux d'isolation des transactions

Spanner accepte deux niveaux d'isolation pour les transactions de base de données : sérialisable (par défaut) et lecture reproductible (souvent recommandé pour les nouveaux déploiements et les migrations).

Le comportement de verrouillage en lecture et en écriture dépend du type de transaction et du niveau d'isolation :

  • Transactions en lecture seule : elles sont toujours sans verrouillage, quel que soit le niveau d'isolation. Elles effectuent des lectures à partir d'un instantané cohérent de la base de données. Elles ne bloquent donc pas les écritures simultanées et ne sont pas bloquées par celles-ci.
  • Transactions en lecture-écriture avec isolation sérialisable : Spanner utilise un contrôle de simultanéité pessimiste. Les transactions acquièrent de manière proactive des verrous en lecture partagés lors de l'exécution, ce qui empêche les transactions simultanées d'écrire dans les mêmes données.
  • Transactions en lecture-écriture avec isolation de lecture reproductible : Spanner utilise le contrôle de simultanéité optimiste par défaut. Les lectures n'acquièrent pas de verrous et s'exécutent sur un instantané cohérent. Cela élimine le blocage en lecture/écriture pendant l'exécution. Si la détection des conflits détecte que des transactions simultanées ont modifié les données écrites depuis l'horodatage du snapshot, la transaction est annulée au moment de la validation (la première transaction à valider l'emporte). Un contrôle de simultanéité pessimiste facultatif est disponible sous « Lecture reproductible » si vous utilisez des indications de verrouillage (comme SELECT ... FOR UPDATE), qui acquièrent des verrous exclusifs lors de l’exécution.

De nombreux systèmes de bases de données distribuées antérieurs ont choisi de ne pas fournir de garantie en matière de cohérence forte en raison du coût de la communication généralement requise entre les machines. Spanner est en mesure de fournir des instantanés à cohérence forte sur l'ensemble de la base de données à l'aide d'une technologie développée par Google, appelée TrueTime. Comme le condensateur de flux dans une machine des années 1985, TrueTime est ce qui rend Spanner possible. Il s'agit d'une API qui permet à n'importe quelle machine d'un centre de données Google de connaître l'heure globale exacte avec un degré de précision élevé (de l'ordre de quelques millisecondes). Cela permet à différentes machines Spanner de s'accorder sur l'ordonnancement d'opérations transactionnelles (et de faire en sorte que cet ordre corresponde à celui observé par le client) souvent sans aucune communication. Google a dû équiper ses centres de données avec du matériel spécial (horloges atomiques!) afin d'assurer le fonctionnement de TrueTime. La précision temporelle et l'exactitude qui en résultent sont de loin plus élevées que celles pouvant être obtenues par d'autres protocoles (tels que NTP). Spanner attribue en particulier un horodatage à toutes les lectures et écritures. Une transaction à l'horodatage T1 reflète les résultats de toutes les écritures effectuées avant T1. Si une machine veut satisfaire à une lecture à l'horodatage T2, elle doit s'assurer que les données qu'elle affiche sont à jour au moins jusqu'à l'horodatage T2. En utilisant TrueTime, cette vérification est généralement très simple. Les protocoles permettant d'assurer la cohérence des données sont compliqués, mais ils sont décrits plus en détail dans la documentation d'origine de Spanner ainsi que dans la section du présent document sur la cohérence avec Spanner.

Exemple pratique

Examinons quelques exemples pratiques pour voir comment tout cela fonctionne :

CREATE TABLE ExampleTable (
 Id INT64 NOT NULL,
 Value STRING(MAX),
) PRIMARY KEY(Id);

Dans cet exemple, nous avons une table avec une clé primaire de type entier simple.

Partition KeyRange
0 [-∞,3)
1 [3,224)
2 [224,712)
3 [712,717)
4 [717,1265)
5 [1265,1724)
6 [1724,1997)
7 [1997,2456)
8 [2456,∞)

Étant donné le schéma de la table ExampleTable ci-dessus, l'espace de la clé primaire est partitionné en partitions. Par exemple, si une ligne est présente dans ExampleTable avec un Id de 3700, elle apparaîtra dans la partition 8. Comme indiqué ci-dessus, la partition 8 est elle-même répliquée sur plusieurs machines.

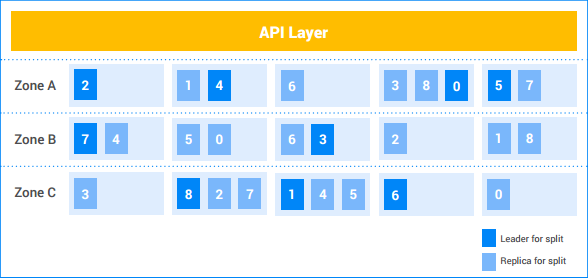

Tableau illustrant la répartition des partitions sur plusieurs zones et machines

Dans cet exemple d'instance Spanner, le client dispose de cinq nœuds et l'instance est répliquée sur trois zones. Les neuf partitions sont numérotées de 0 à 8, les variantes optimales de Paxos pour chaque partition étant distinguées par une couleur plus foncée. Les partitions ont également des instances dupliquées dans chaque zone (légèrement grisées). La distribution des partitions entre les nœuds peut être différente dans chaque zone et les variantes optimales Paxos ne se trouvent pas toutes dans la même zone. Cette flexibilité permet à Spanner d'être plus robuste face à certains types de profils de chargement et de modes de défaillance.

Écriture sur une seule partition

Supposons que le client souhaite insérer une nouvelle ligne (7, "Seven") dans ExampleTable.

  1. La couche API recherche la partition qui possède la plage de clés contenant 7. Il s'agit de la partition 1.
  2. La couche API envoie la demande d'écriture à la variante optimale de la partition 1.
  3. La variante optimale initie une transaction.
  4. Le leader gère le verrouillage et le contrôle de simultanéité en fonction du niveau d'isolation :
    • Isolation sérialisable (et lecture répétable avec verrouillage pessimiste) : le leader tente d'obtenir un verrou en écriture sur la ligne Id=7. Il s'agit d'une opération locale. Si une autre transaction simultanée lit cette ligne (et détient un verrou en lecture partagé) ou l'écrit, la transaction en cours est bloquée jusqu'à ce qu'elle puisse acquérir le verrou en écriture.
      1. Il est possible que la transaction A attende un verrou détenu par la transaction B et que la transaction B attende un verrou détenu par la transaction A. Étant donné qu'aucune de ces transactions ne libérera de verrou tant qu'elle n'aura pas obtenu tous les verrous dont elle a besoin, cela peut conduire à un interblocage. Spanner utilise un algorithme standard "wound-wait" de prévention des interblocages pour garantir l'avancement des transactions. Une transaction "plus jeune" attend un verrou détenu par une transaction "plus ancienne", mais une transaction "plus ancienne" "blesse" (annule) une transaction plus jeune détenant un verrou dont elle a besoin. Par conséquent, Spanner ne présente pas de cycles d'interblocage dus aux attentes de verrouillage.
    • Isolation de lecture reproductible (verrouillage optimiste par défaut) : la transaction n'acquiert pas de verrous pendant la phase d'exécution. Au lieu de cela, les conflits de simultanéité d'écriture sont vérifiés et validés au moment du commit. Étant donné que les transactions en lecture reproductible (verrouillage optimiste) ne bloquent pas les verrouillages lors de l'exécution, elles ne peuvent pas se bloquer mutuellement pendant cette phase.
  5. Une fois le verrou acquis, la variante optimale attribue un horodatage à la transaction basé sur TrueTime.
    1. Il est garanti que cet horodatage est ultérieur à celui de toute transaction précédemment validée concernant les données. C’est ce qui garantit que l'ordre des transactions (tel que perçu par le client) correspond à l'ordre des modifications apportées aux données.
  6. La variante optimale informe les instances dupliquées de la partition 1 de la transaction et de son horodatage. Une fois que la majorité de ces instances dupliquées ont stocké la mutation de la transaction dans un stockage stable (dans le système de fichiers distribué), la transaction est validée. Cela garantit que la transaction peut être récupérée, même si une défaillance survient sur une minorité de machines. (Les instances dupliquées n'appliquent pas encore les mutations à leur copie des données.)

  7. La variante optimale attend jusqu'à ce qu'il soit certain que l'horodatage de la transaction s'est effectué en temps réel. Il suffit généralement de quelques millisecondes pour lever toute incertitude quant à l'horodatage TrueTime. C'est ce qui garantit une cohérence forte : une fois que le résultat d'une transaction est transmis au client, il est garanti que tous les autres lecteurs verront les effets de cette transaction. Cette "attente de commit" chevauche généralement le délai de communication à l'instance dupliquée mentionné à l'étape précédente, ainsi le coût de latence réel est minimal. Pour en savoir plus, consultez l'article.

  8. La variante optimale répond au client pour l'informer que la transaction a été validée, en indiquant éventuellement l'horodatage de validation de la transaction.

  9. Parallèlement à cette réponse, les mutations de transaction sont appliquées aux données.

    1. La variante optimale applique les mutations à sa copie des données, puis libère ses verrous de transaction.
    2. La variante optimale informe également les autres instances dupliquées de la partition 1 qu'elles doivent appliquer la mutation à leur copie des données.
    3. Toute transaction en lecture-écriture ou en lecture seule qui doit voir les effets des mutations attend que celles-ci soient appliquées avant de tenter de lire les données. Pour les transactions en lecture-écriture avec isolation sérialisable, ceci est appliqué car la transaction doit être verrouillée en lecture. Pour les transactions de lecture-écriture avec un niveau d'isolation "lecture reproductible", les lectures s'exécutent sur un instantané et n'attendent pas le déverrouillage. Pour les transactions en lecture seule, ceci est appliqué en comparant l'horodatage de la lecture avec celui de la dernière mise à jour des données.

Tout cela se produit généralement en quelques millisecondes. Cette écriture est le type d'écriture le moins coûteux effectué par Spanner, puisqu'une seule partition est impliquée.

Écriture sur plusieurs partitions

Si plusieurs partitions sont impliquées, une couche supplémentaire de coordination (utilisant l'algorithme de validation standard à deux phases) est nécessaire.

Supposons que la table contienne quatre mille lignes :

1 "un"
2 "deux"
… …
4 000 "quatre mille"

Supposons maintenant que le client veuille lire la valeur de la ligne 1000 et écrire une valeur dans les lignes 2000, 3000 et 4000 par une transaction. Il sera alors nécessaire de procéder à une transaction en lecture-écriture telle que ci-dessous :

  1. Le client commence une transaction en lecture-écriture, t.
  2. Le client envoie une demande de lecture pour la ligne 1 000 à la couche API et la marque comme faisant partie de t.
  3. La couche API recherche la partition propriétaire de la clé 1000. Il s'agit de la partition 4.

  4. La couche API envoie une demande de lecture à la variante optimale de la répartition 4 et la marque comme faisant partie de t.

  5. Le leader de la partition 4 gère les lectures en fonction du niveau d'isolation :

    • Isolation sérialisable (et lecture répétable avec verrouillage pessimiste) : la variante optimale tente d'obtenir un verrou en lecture sur la ligne Id=1000. Il s'agit d'une opération locale. Si une autre transaction simultanée dispose d'un verrou en écriture sur cette ligne, la transaction en cours reste bloquée jusqu'à ce qu'elle puisse acquérir le verrou. Toutefois, ce verrou en lecture n'empêche pas les autres transactions d'obtenir des verrous en lecture. L'interblocage est évité à l'aide de l'algorithme "wound-wait".
    • Isolation de lecture reproductible (verrouillage optimiste par défaut) : les lectures sont sans verrouillage et s'exécutent sur un instantané. La transaction n'acquiert pas de verrou de lecture et n'est pas bloquée par les verrous d'écriture simultanés lors de l'exécution.

  6. La variante optimale recherche la valeur pour Id 1000 ("mille") et renvoie le résultat de la lecture au client.


    Plus tard…

  7. Le client émet une demande de validation pour la transaction t. Cette demande de validation contient trois mutations : [2000, "Dos Mil"], [3000, "Tres Mil"] et [4000, "Quatro Mil"].

    1. Toutes les partitions impliquées dans une transaction deviennent les participants de la transaction. Dans ce cas, la partition 4 (qui diffuse la lecture pour la clé 1000), la partition 7 (qui gérera la mutation pour la clé 2000) et la partition 8 (qui gérera les mutations pour les clés 3000 et 4000) sont des participants.

  8. L'un des participants devient le coordinateur. Dans ce cas, il se peut que la variante optimale de la partition 7 devienne le coordinateur. Celui-ci a pour tâche de s'assurer que la transaction est validée ou annulée de manière atomique pour tous les participants. Cela signifie qu'il ne peut pas la valider pour un participant et l'annuler pour un autre.

    1. Le travail effectué par les participants et les coordinateurs est en réalité effectué par les machines maîtres de ces partitions.

  9. Les participants acquièrent des verrous. (Il s'agit de la première phase d'une validation en deux phases.)

    1. La partition 7 acquiert un verrou en écriture sur la clé 2000.
    2. La partition 8 acquiert un verrou en écriture sur les clés 3000 et 4000.
    3. Avec l'isolation sérialisable, la partition 4 vérifie qu'elle maintient toujours un verrou en lecture sur la clé 1000 (c'est-à-dire que le verrou n'a pas été perdu en raison d'un plantage de la machine ou de l'algorithme "wound-wait"). Avec l'isolation de lecture répétable (verrouillage optimiste), les lectures standards n'acquièrent pas de verrous. La partition 4 n'a donc pas besoin de vérifier un verrou en lecture. Au lieu de cela, les participants valident que les mutations n'entrent pas en conflit avec les transactions simultanées (le premier validateur est le gagnant). Ils vérifient que les clés écrites n'ont pas changé depuis l'horodatage de l'instantané de la transaction. Si vous utilisez un indice de verrouillage (comme SELECT ... FOR UPDATE) sur la clé de lecture 1000, la partition 4 acquiert également un verrou et vérifie qu'elle n'a pas changé.
    4. Chaque partition de participant enregistre ses verrous et ses résultats de validation dans son journal Paxos. Cela garantit que l'état de la transaction reste intact en cas de défaillance du serveur.
    5. Si tous les participants notifient au coordinateur que leurs verrous sont conservés et que les validations ont réussi, la transaction est validée. Cela crée un point de commit pour ordonner ses effets par rapport aux autres transactions.
    6. Si des verrous ne peuvent pas être acquis ou si un conflit de validation de lecture reproductible est détecté, la transaction est abandonnée.

  10. Si tous les participants, ainsi que le coordinateur, arrivent à acquérir les verrous, le coordinateur (partition 7) décide de valider la transaction. Il attribue à la transaction un horodatage basé sur TrueTime.

    1. Cette décision de commit, ainsi que les mutations de la clé 2000, sont répliquées sur les membres de la partition 7. Une fois que la majorité des instances dupliquées de la partition 7 ont enregistré la décision de validation dans un stockage stable, la transaction est validée.

  11. Le coordinateur communique le résultat de la transaction à tous les participants. (Il s'agit de la deuxième phase de commit en deux phases.)

    1. Chaque variante optimale du participant réplique la décision de validation sur les instances dupliquées de sa partition.

  12. Si la transaction est validée, le coordinateur et tous les participants appliquent les mutations aux données.

    1. Comme dans le cas d'une seule répartition, il sera nécessaire d'attendre que les données soient appliquées avant qu'un coordinateur ou les participants ne puissent les lire.

  13. La variante optimale du coordinateur répond au client pour l'informer que la transaction a été validée, en affichant éventuellement l'horodatage de validation de la transaction.

    1. Comme dans le cas d'une seule division, le résultat est communiqué au client après une attente de validation pour s'assurer d'une cohérence forte.

Tout cela se produit généralement en quelques millisecondes, même si ce temps est un peu plus long que dans le cas d'une seule partition en raison de la coordination supplémentaire entre les partitions.

Lecture forte (multipartition)

Imaginons que le client souhaite lire toutes les lignes où Id >= 0 et Id < 700 font partie d'une transaction en lecture seule.

  1. La couche API recherche les partitions qui possèdent des clés dans la plage [0, 700). Ces lignes appartiennent aux partitions 0, 1 et 2.
  2. Comme il s'agit d'une lecture forte sur plusieurs machines, la couche API choisit l'horodatage de lecture à l'aide de la valeur TrueTime actuelle. Cela garantit que les deux lectures affichent des données du même instantané de la base de données.
    1. D'autres types de lectures, telles que les lectures non actualisées, sélectionnent également un horodatage de lecture (celui-ci pouvant se situer dans le passé).
  3. La couche API envoie la demande de lecture à une instance dupliquée des partitions 0, 1 et 2. Elle inclut également l'horodatage de lecture sélectionné à l'étape précédente.

  4. Pour les lectures fortes, l'instance dupliquée de diffusion effectue généralement un RPC auprès de la variante optimale pour lui demander l'horodatage de la dernière transaction à appliquer. La lecture peut alors se poursuivre une fois cette transaction appliquée. Si l'instance dupliquée est le leader ou si elle détermine qu'elle est suffisamment à jour pour répondre à la requête à partir de son état interne et de TrueTime, elle diffuse directement la lecture.

  5. Les résultats renvoyés par les instances dupliquées sont combinés et communiqués au client (via la couche API).

Notez que les lectures n'acquièrent aucun verrou dans les transactions en lecture seule. De plus, étant donné que les instances dupliquées à jour d'une partition donnée peuvent diffuser les lectures, le débit de lecture du système est potentiellement très élevé. Si le client est capable de tolérer des lectures obsolètes d'au moins dix secondes, le débit de lecture peut être encore plus élevé. Étant donné que le leader met généralement à jour les instances répliquées avec le dernier code temporel sécurisé toutes les dix secondes, la lecture à un code temporel non actualisé peut éviter un RPC supplémentaire au leader.

Conclusion

Traditionnellement, les concepteurs de systèmes de bases de données distribuées ont constaté que la cohérence transactionnelle forte est coûteuse, en raison de toutes les communications requises entre plusieurs machines. Avec Spanner, nous nous sommes concentrés sur la réduction du coût des transactions afin de les rendre réalisables à grande échelle et ce, malgré la distribution. La principale raison pour laquelle cela fonctionne est TrueTime, qui réduit la communication entre les machines pour de nombreux types de coordination. Au-delà de cela, une ingénierie minutieuse et un réglage des performances ont abouti à un système extrêmement performant, tout en offrant une cohérence forte. Les équipes de Google ont constaté que le développement d'applications était considérablement facilité avec Spanner par rapport à d'autres systèmes de base de données présentant des modèles de cohérence plus faibles. Lorsque les développeurs d'applications n'ont pas à s'inquiéter des conditions de concurrence ou des incohérences dans leurs données, ils peuvent se concentrer sur ce qui compte vraiment pour eux : créer et livrer une application de qualité.
