Cloud Trace dan Cloud Service Mesh

Cloud Trace adalah sistem pelacakan terdistribusi yang mengumpulkan data latensi dari aplikasi dan menampilkannya dalam waktu hampir real-time. Sistem ini memungkinkan Anda mengikuti contoh permintaan melalui sistem terdistribusi, mengamati panggilan jaringan, dan membuat profil sistem Anda secara menyeluruh.

Cloud Trace tersedia dengan instalasi Cloud Service Mesh di platform berikut:

• GKE di Google Cloud
• Cluster GKE Enterprise di infrastruktur lokal jika Anda menginstal dengan otoritas sertifikat Cloud Service Mesh

Perhatikan bahwa Cloud Trace dinonaktifkan secara default. Setelah diaktifkan, halaman Cloud Service Mesh di konsol Google Cloud akan menyediakan link ke pelacakan di halaman Cloud Trace . Untuk mengetahui informasi harga mendetail, lihat halaman harga Cloud Trace.

Mengaktifkan Cloud Trace

Bagian ini menunjukkan cara mengaktifkan Cloud Trace.

Terkelola

Bagian ini menunjukkan cara mengaktifkan Cloud Trace di Cloud Service Mesh terkelola.

Peringatan: Anda dapat menimpa perubahan Anda sendiri. Jika sudah memiliki config map, Anda harus menyertakan semua setelan penyesuaian sebelumnya dalam bagian mesh: untuk mempertahankan perubahan.

1. Jalankan perintah berikut:

   cat <<EOF | kubectl apply -f -
   apiVersion: v1
   data:
      mesh: |-
         defaultConfig:
           tracing:
             stackdriver: {}
   kind: ConfigMap
   metadata:
      name: istio-release-channel
      namespace: istio-system
   EOF


   dengan release-channel adalah saluran rilis Anda (asm-managed, asm-managed-stable, atau asm-managed-rapid).

2. Jalankan perintah berikut untuk melihat configmap:

   kubectl get configmap istio-release-channel -n istio-system -o yaml


3. Untuk memverifikasi bahwa Cloud Trace diaktifkan, pastikan baris berikut muncul di bagian mesh:.

   ...
   apiVersion: v1
   data:
      mesh: |
      ....
      defaultConfig:
         tracing:
            stackdriver:{}
   ...


4. Mulai ulang proxy.

   Perhatikan bahwa konfigurasi pelacak adalah bagian dari konfigurasi bootstrap proxy, sehingga setiap pod perlu dimulai ulang dan disisipkan kembali untuk mengambil update pelacak. Misalnya, Anda dapat menggunakan perintah berikut untuk memulai ulang pod yang termasuk dalam deployment:

   kubectl rollout restart deployment -n NAMESPACE DEPLOYMENT_NAME

Dalam cluster

Bagian ini menunjukkan cara mengaktifkan Cloud Trace di Cloud Service Mesh dalam cluster.

Untuk mengaktifkan Cloud Trace, deploy ulang bidang kontrol yang dikelola pelanggan menggunakan file overlay berikut. Untuk mengetahui informasi selengkapnya tentang file overlay, lihat Tentang file overlay.

Perhatian: Menggunakan asmcli install akan menimpa konfigurasi bidang kontrol yang ada. Saat mengaktifkan fitur opsional ke instalasi yang ada, pastikan untuk menentukan semua file yang ingin Anda simpan dalam konfigurasi asli, serta file overlay untuk fitur yang ingin Anda aktifkan. Sebaiknya simpan file overlay yang Anda gunakan untuk penginstalan dalam kontrol sumber sehingga Anda dapat menerapkan konfigurasi yang sama ke bidang kontrol dengan upgrade atau saat mengaktifkan fitur opsional tambahan.

Default

Jalankan perintah berikut untuk mengaktifkan Cloud Trace:

 ./asmcli install \
    OTHER_FLAGS \
    --option cloud-trace

Perintah ini menerapkan file overlay berikut untuk mengaktifkan pelacakan dengan opsi default. Perhatikan bahwa frekuensi sampling default adalah 1%. Jika ingin mengganti default, Anda harus menggunakan --custom-overlay.

 apiVersion: install.istio.io/v1alpha1
 kind: IstioOperator
 spec:
   meshConfig:
     enableTracing: true
   values:
     global:
       proxy:
         tracer: stackdriver

Untuk mengetahui daftar opsi, lihat paket anthos-service-mesh.

Kustom

Anda dapat mengganti default dengan menentukan nilai tracing.sampling. Nilai harus berada dalam rentang 0,0 hingga 100,0 dengan presisi 0,01. Misalnya, untuk melacak 5 permintaan dari setiap 10.000,gunakan 0, 05.

Contoh berikut menunjukkan frekuensi sampling 100% (yang hanya akan Anda lakukan untuk tujuan demo atau pemecahan masalah).

 apiVersion: install.istio.io/v1alpha1
 kind: IstioOperator
 spec:
   meshConfig:
     enableTracing: true
     defaultConfig:
        tracing:
        sampling: 100
   values:
     global:
       proxy:
         tracer: stackdriver

Jalankan perintah berikut untuk mengaktifkan Cloud Trace:

 ./asmcli install \
    OTHER_FLAGS \
    --custom_overlay PATH_TO_FILE

Perhatikan bahwa konfigurasi pelacak adalah bagian dari konfigurasi bootstrap proxy, sehingga pod perlu dimulai ulang dan disisipkan kembali untuk mengambil update pelacak. Gunakan perintah berikut untuk memulai ulang pod yang termasuk dalam deployment:

kubectl rollout restart deployment -n NAMESPACE DEPLOYMENT_NAME

Penerapan konteks pelacakan

Meskipun proxy sidecar dapat mengirim span pelacakan secara otomatis, proxy tersebut memerlukan beberapa petunjuk untuk mengikat seluruh pelacakan. Aplikasi perlu menyebarkan header HTTP yang sesuai sehingga saat proxy mengirim informasi span, span dapat dikorelasikan dengan benar ke dalam satu pelacakan.

Untuk melakukannya, aplikasi perlu mengumpulkan dan menyebarkan header yang sesuai dari permintaan masuk ke permintaan keluar. Konfigurasi pelacakan Stackdriver Cloud Service Mesh akan menerima salah satu format header berikut, dan akan menyebarkan semua format berikut:

• B3 (x-b3-traceid, x-b3-spanid, x-b3parentspanid, x-b3-sampled, x-b3-flags)
• W3C TraceContext (traceparent)
• Google Cloud Trace (x-cloud-trace-context)
• gRPC TraceBin (grpc-trace-bin)

Artinya, aplikasi Anda dapat menggunakan salah satu format tersebut untuk menyebarkan konteks pelacakan dan pelacakan akan dibuat serta ditetapkan ke Stackdriver dengan tepat.

Contoh

Berikut adalah contoh permintaan HTTP-Get dengan header traceparent dalam permintaan asli. Perhatikan header konteks pelacakan tambahan yang ditambahkan oleh proxy.

$ kubectl exec -it sleep-557747455f-n6flv -- curl "httpbin:8000/anything?freeform=" -H "accept: application/json" -H "Traceparent: 00-7543d15e09e5d61801d4f74cde1269b8-604ef051d35c5b3f-01" -vv
*   Trying 10.12.3.52:8000...
* Connected to httpbin (10.12.3.52) port 8000 (#0)
> GET /anything?freeform= HTTP/1.1
> Host: httpbin:8000
> User-Agent: curl/7.80.0-DEV
> accept: application/json
> Traceparent: 00-7543d15e09e5d61801d4f74cde1269b8-604ef051d35c5b3f-01
>
* Mark bundle as not supporting multiuse
< HTTP/1.1 200 OK
< server: envoy
< date: Wed, 10 Nov 2021 20:36:04 GMT
< content-type: application/json
< content-length: 1032
< access-control-allow-origin: *
< access-control-allow-credentials: true
< x-envoy-upstream-service-time: 5
<
{
  "args": {
    "freeform": ""
  },
  "data": "",
  "files": {},
  "form": {},
  "headers": {
    "Accept": "application/json",
    "Grpc-Trace-Bin": "AAB1Q9FeCeXWGAHU90zeEmm4AaDHmGRtdM7wAgE",
    "Host": "httpbin:8000",
    "Traceparent": "00-7543d15e09e5d61801d4f74cde1269b8-a0c798646d74cef0-01",
    "User-Agent": "curl/7.80.0-DEV",
    "X-B3-Sampled": "1",
    "X-B3-Spanid": "a0c798646d74cef0",
    "X-B3-Traceid": "7543d15e09e5d61801d4f74cde1269b8",
    "X-Cloud-Trace-Context": "7543d15e09e5d61801d4f74cde1269b8/11585396123534413552;o=1",
    "X-Envoy-Attempt-Count": "1",
    "X-Forwarded-Client-Cert": "<REDACTED>"
  },
  "json": null,
  "method": "GET",
  "origin": "127.0.0.6",
  "url": "http://httpbin:8000/anything?freeform="
}

Perhatikan bahwa dalam kumpulan header permintaan yang ditampilkan, kumpulan lengkap header konteks pelacakan ada.

Untuk mengetahui contoh lainnya tentang penyebaran header, lihat Penerapan konteks pelacakan.

Membuat pelacakan dari klien dengan ID kustom

Untuk membuat pelacakan dari klien dengan ID kustom, gunakan perintah curl untuk membuat permintaan dengan klien eksternal dan memaksanya menampilkan pelacakan. Contoh:

curl $URL --header "x-client-trace-id: 105445aa7843bc8bf206b12000100000"

Untuk mengetahui informasi selengkapnya tentang x-client-trace-id, lihat dokumentasi Envoy.

Catatan: Jika Anda menguji container sidecar Cloud Service Mesh yang mengirim data Cloud Trace menggunakan microservices-demo Google, pastikan Anda menonaktifkan fungsi Cloud Trace bawaan. Microservices-demo dapat mengirim data Cloud Trace tanpa Istio. Jika fungsi ini tidak dinonaktifkan, pelacakan akan diduplikasi karena container aplikasi dan container sidecar akan mengirim pelacakan. Ada beberapa DISABLE_TRACING variabel yang dapat dikonfigurasi dalam file rilis microservices-demo.

Mengakses pelacakan

Melihat contoh pelacakan untuk layanan

Untuk melihat contoh pelacakan untuk layanan di aplikasi Anda, ikuti langkah-langkah berikut:

1. Buka halaman Cloud Service Mesh di Google Cloud konsol.

   Buka halaman Cloud Service Mesh

2. Di bagian Services, pilih nama Layanan yang ingin Anda periksa.

   Screenshot berikut menunjukkan contoh Layanan frontend.



3. Di bagian Request traces, klik pelacakan untuk melihat informasi selengkapnya.

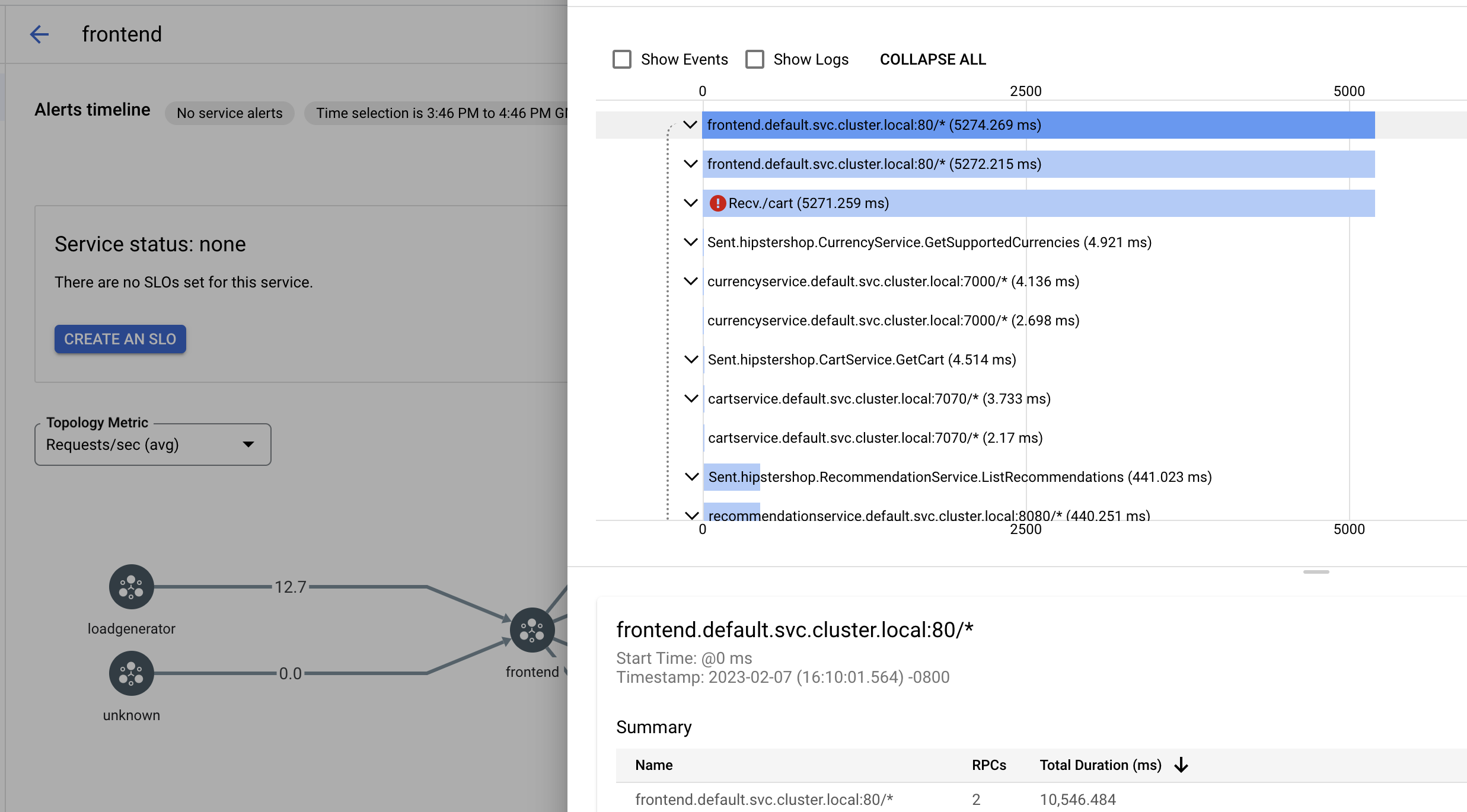

   Screenshot berikut menunjukkan contoh subpanel permintaan pelacakan.



Melihat semua pelacakan

Untuk melihat semua pelacakan untuk Layanan, ikuti langkah-langkah berikut:

1. Buka halaman Cloud Service Mesh di Google Cloud konsol.

   Buka halaman Cloud Service Mesh

2. Di bagian Services, pilih nama Layanan yang ingin Anda periksa.

3. Buka halaman Metrics.

4. Tentukan rentang waktu dari menu dropdown Time Span atau tetapkan rentang kustom dengan linimasa.

5. Klik View traces.

Pelacakan untuk layanan di Cloud Service Mesh berisi informasi berikut:

• Latensi permintaan di berbagai layanan dalam mesh.
• Properti permintaan HTTP, termasuk ID, URL, ukuran, latensi, dan protokol.
• Nama layanan, namespace, dan ID mesh sebagai bagian dari label istio.canonical_service, istio.namespace, dan istio.mesh_id.

Langkah berikutnya

• Melihat pelacakan di Google Cloud konsol
