תרחיש לדוגמה: פתרון בעיות בקישוריות לרשת
בתרחיש השימוש הזה, אתם אדמינים של רשת שתומכת ברשת שכוללת כמה אפליקציות עם איזון עומסים. קיבלת התראה על בעיית השהיה, ונאמר לך שהאפליקציה לנייד של הארגון שלך איטית לסירוגין ושהיא נסגרת בגלל חוסר פעילות. אתם יודעים שמספר משתמשים שונים מושפעים, ושלא בוצעו פריסות של אפליקציות לאחרונה. הבעיה כנראה קשורה לשינוי בסביבה ולא לאפליקציה.
תרחיש השימוש הבא מדגים איך הטופולוגיה של הרשת יכולה לעזור לכם לפתור בעיות ולחקור אותן במהירות בפריסה שלכם.
פרטי הטופולוגיה
הפריסה מתפרסת על פני שלושה אזורים (us-central1, europe-west1 ו-asia-east1). כל הבקשות של לקוחות חיצוניים מטופלות על ידי מאזן עומסים חיצוני יחיד של אפליקציות (ALB) שיש לו כמה קצה עורפי בכל אחד משלושת האזורים. Google Cloud בקשות של לקוחות שמגיעות מאחד משלושת האזורים העסקיים (אמריקה, EMEA ו-APAC) מטופלות על ידי מופעי אפליקציה באזור הקרוב ביותרGoogle Cloud .
הטופולוגיה הבאה מציגה את ההיררכיה ברמה העליונה של הפריסה:
זמן האחזור של הרשת
בתרחיש הזה, נניח שיש לכם מאזן עומסים בשם shopping-site-lb.
בודקים את זמן האחזור בין לקוחות חיצוניים לבין מאזן העומסים כדי לראות אם זמן האחזור ביניהם השתנה. אתם מגלים שיש לו ומחליטים להמשיך לחקור את שרתי הבק-אנד של מאזן העומסים.
מסננים את הטופולוגיה כדי להציג רק את התנועה של מאזן העומסים החיצוני
shopping-site-lb.אחרי שמחילים את המסנן, הטופולוגיה של הרשת מציגה רק את החיבורים שקשורים למאזן העומסים, כמו בדוגמה הבאה.
מתחילים עם לקוחות חיצוניים באמריקה, לוחצים על מדדי התנועה בין האזור העסקי באמריקה לבין מאזן העומסים.
בטופולוגיה של הרשת מוצגים תרשימים בחלונית הפרטים. המידע כולל תנועת נתונים נכנסת ויוצאת בין הישות שבחרתם לבין הישות המחוברת. לדוגמה, בטופולוגיה של הרשת מוצגים הערכים העדכניים של שאילתות לשנייה (QPS) ושל זמן האחזור של בקשות HTTP.
בתרשים של זמן האחזור של הבקשה מוצגים ערכים של האחוזון ה-50, ה-95 וה-99. בדוגמה הזו, נניח שכל ערכי ההשהיה גבוהים מהצפוי.

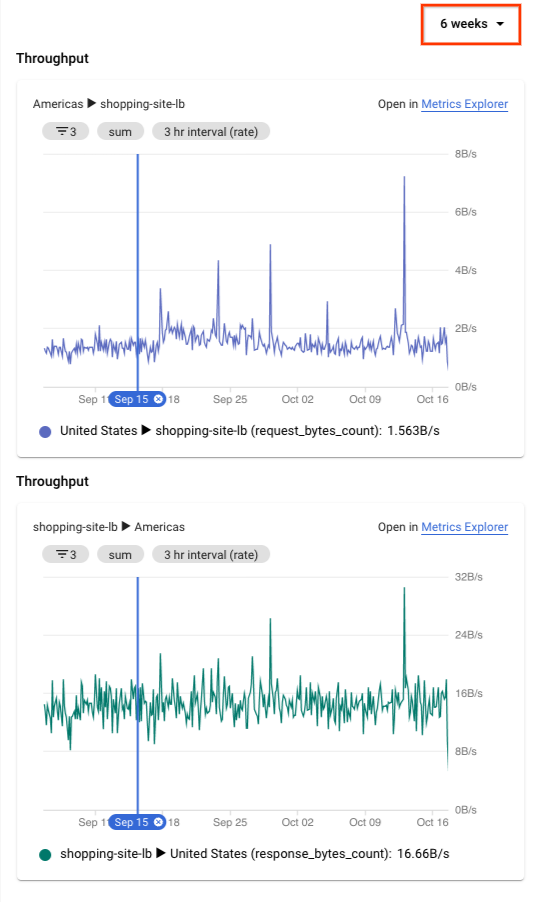

כדי להרחיב את תרשימי סדרת הזמן ל-6 שבועות, בחלק העליון של חלונית הפרטים, בוחרים באפשרות 6 שבועות.
1הנתון הוא להמחשה בלבד. הנתונים שלה לא משקפים את תרחיש השימוש.
אתם רואים עלייה משמעותית שהתרחשה לפני כשעתיים, בערך בזמן שבו דווחו הבעיות הראשונות. אתה בטוח שהבעיה קשורה לזמן אחזור ארוך יותר במאזן העומסים.
כדי לקבל תמונה כללית של הבעיה, אפשר לבדוק את מאזן העומסים לעומק יותר בדף Load balancing במסוף Google Cloud . בסופו של דבר, גיליתם שמופע בשירות הקצה העורפי של מאזן העומסים הגיב לאט יותר מהרגיל. אתם מוציאים את המופע הזה משימוש, וכך פותרים את הבעיה.
המאמרים הבאים
- מעקב אחרי הגדרת הרשת באמצעות הכלי 'טופולוגיה של הרשת'
- תרחיש לדוגמה: ביקורת על ביצועי הרשת
- פתרון בעיות בטופולוגיה של הרשת
