Configuração básica

A implantação padrão do Manufacturing Data Engine (MDE) não aplica nenhuma configuração por padrão, o que é necessário para começar a ingerir dados.

Este guia mostra uma configuração básica do MDE. Por exemplo, para testar se o sistema funciona de ponta a ponta. Com este guia, você pode criar classes, tipos e analisadores de mensagens para todos os três arquétipos.

Se você pretende usar o Manufacturing Connect Edge (MCe) para ingerir dados, implante o pacote de configuração padrão.

É possível usar a API MDE ou a interface da Web para concluir essa configuração.

Observação: para usar a API, você precisa ter configurado o encapsulamento SSH pela IAP antes.

Aviso: essa configuração não é destinada a casos de uso de produção. Sempre adapte sua configuração a casos de uso específicos.

Classes de mensagem

Esta seção apresenta exemplos das classes de mensagens disponíveis no MDE.

Importante: a partir da versão 1.4.1 do MDE, os cabeçalhos de mensagens são armazenados em um atributo reservado chamado mdeHeaders. As classes de mensagens atuais que usam expressões como #root.headers['SOME_ATTRIBUTE'] vão continuar funcionando por algumas versões futuras antes de serem descontinuadas. Atualize as expressões de classe de mensagem para usar #root.mdeHeaders['SOME_ATTRIBUTE'].

Classe de mensagem para numeric

Confira abaixo um exemplo de classe de mensagem basic-numeric:

REST

POST /configuration/v1/message-classes

{
   "name": "basic-numeric",
   "priority": 2000,
   "expression": "#root.event['value'] instanceof T(Number) && #root.event['timestamp'] != null && #root.event['tagName'] != null"
}

Interface da Web

Nome da classe da mensagem: basic-numeric

1. Na interface da Web do MDE, clique em Classes de mensagens.
2. Clique em Adicionar nova classe de mensagem.
3. Preencha o Nome da classe de mensagem como basic-numeric.

4. Copie e cole a seguinte expressão na caixa Expressão:

      #root.event['value'] instanceof T(Number) && #root.event['timestamp'] != null && #root.event['tagName'] != null


5. Mude a prioridade para 2000.

6. Clique em Criar.



Classe de mensagem para discrete

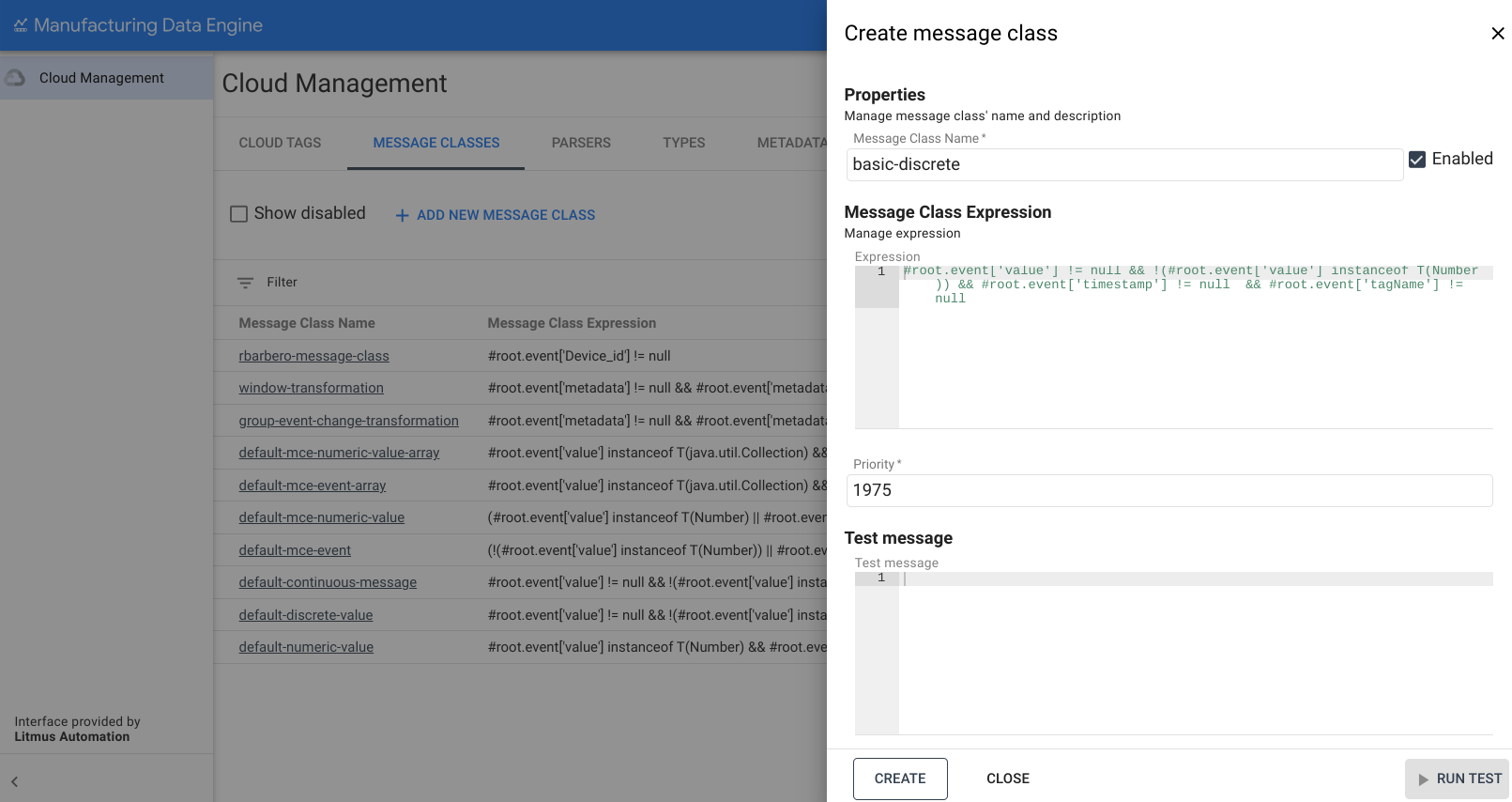

Confira abaixo um exemplo de classe de mensagem basic-discrete:

REST

POST /configuration/v1/message-classes

   {
      "name": "basic-discrete",
      "priority": 1975,
      "expression": "#root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['timestamp'] != null && #root.event['tagName'] != null"
   }

Interface da Web

Nome da classe da mensagem: basic-discrete

1. Na interface da Web do MDE, clique em Classes de mensagens.
2. Clique em Adicionar nova classe de mensagem.
3. Preencha o Nome da classe de mensagem como basic-discrete.

4. Copie e cole a seguinte expressão na caixa Expressão:

      #root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['timestamp'] != null  && #root.event['tagName'] != null


5. Mude a prioridade para 1975.

6. Clique em Criar.



Classe de mensagem para continuous

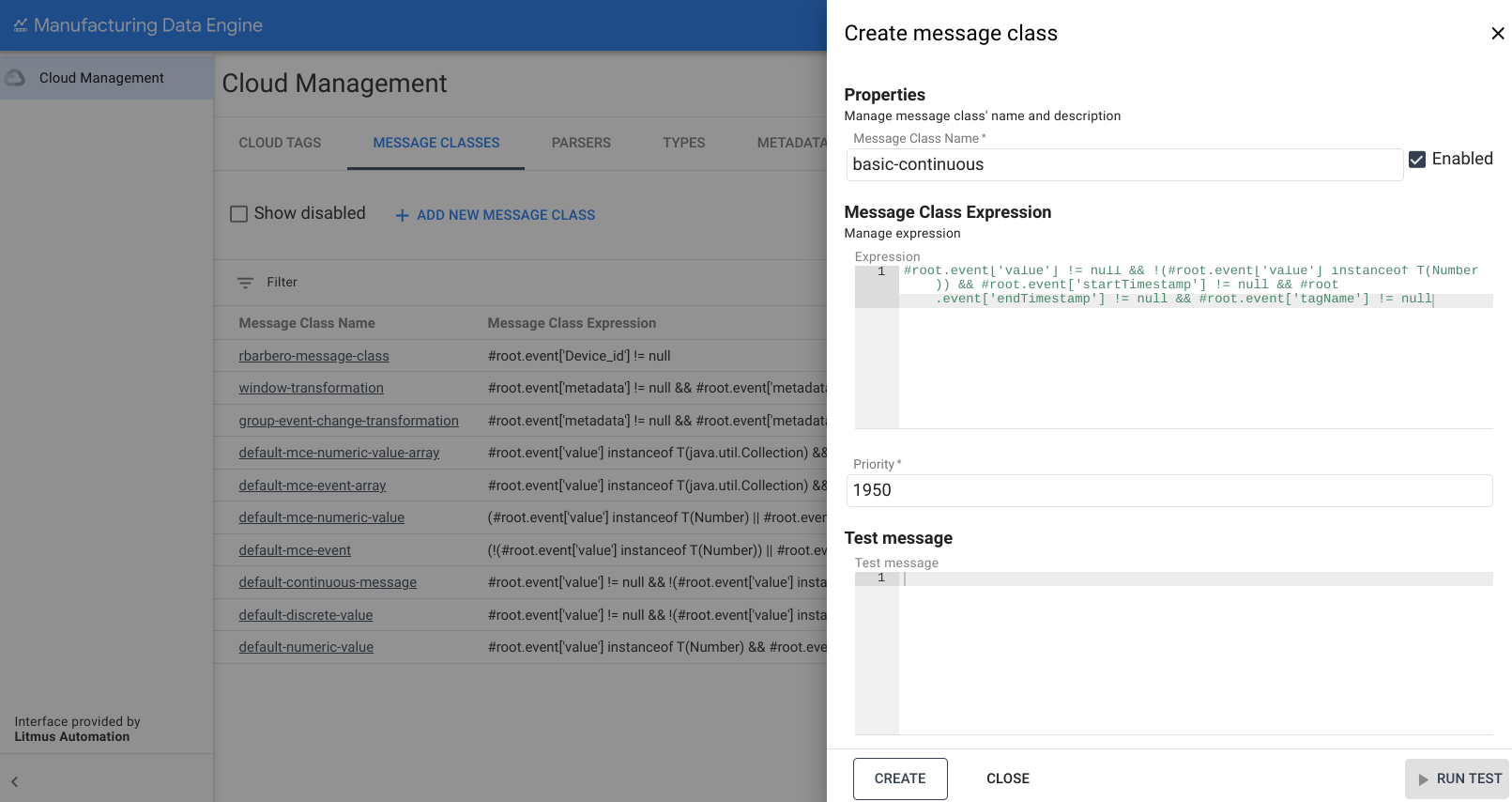

Confira abaixo um exemplo de classe de mensagem basic-continuous:

REST

POST /configuration/v1/message-classes

   {
      "name": "basic-continuous",
      "priority": 1950,
      "expression": "#root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['startTimestamp'] != null && #root.event['endTimestamp'] != null && #root.event['tagName'] != null"
   }

Interface da Web

Nome da classe da mensagem: basic-continuous

1. Na interface da Web do MDE, clique em Classes de mensagens.
2. Clique em Adicionar nova classe de mensagem.
3. Preencha o Nome da classe de mensagem como basic-continuous.

4. Copie e cole a seguinte expressão na caixa Expressão:

   #root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['startTimestamp'] != null && #root.event['endTimestamp'] != null && #root.event['tagName'] != null


5. Mude a prioridade para 1950.

6. Clique em Criar.



Tipos

Esta seção fornece uma visão geral dos tipos disponíveis no MDE.

Importante: ao criar os tipos, aguarde até que eles sejam totalmente provisionados e ativados antes de criar os analisadores. Isso pode levar de 2 a 3 minutos.

Tipo de numeric

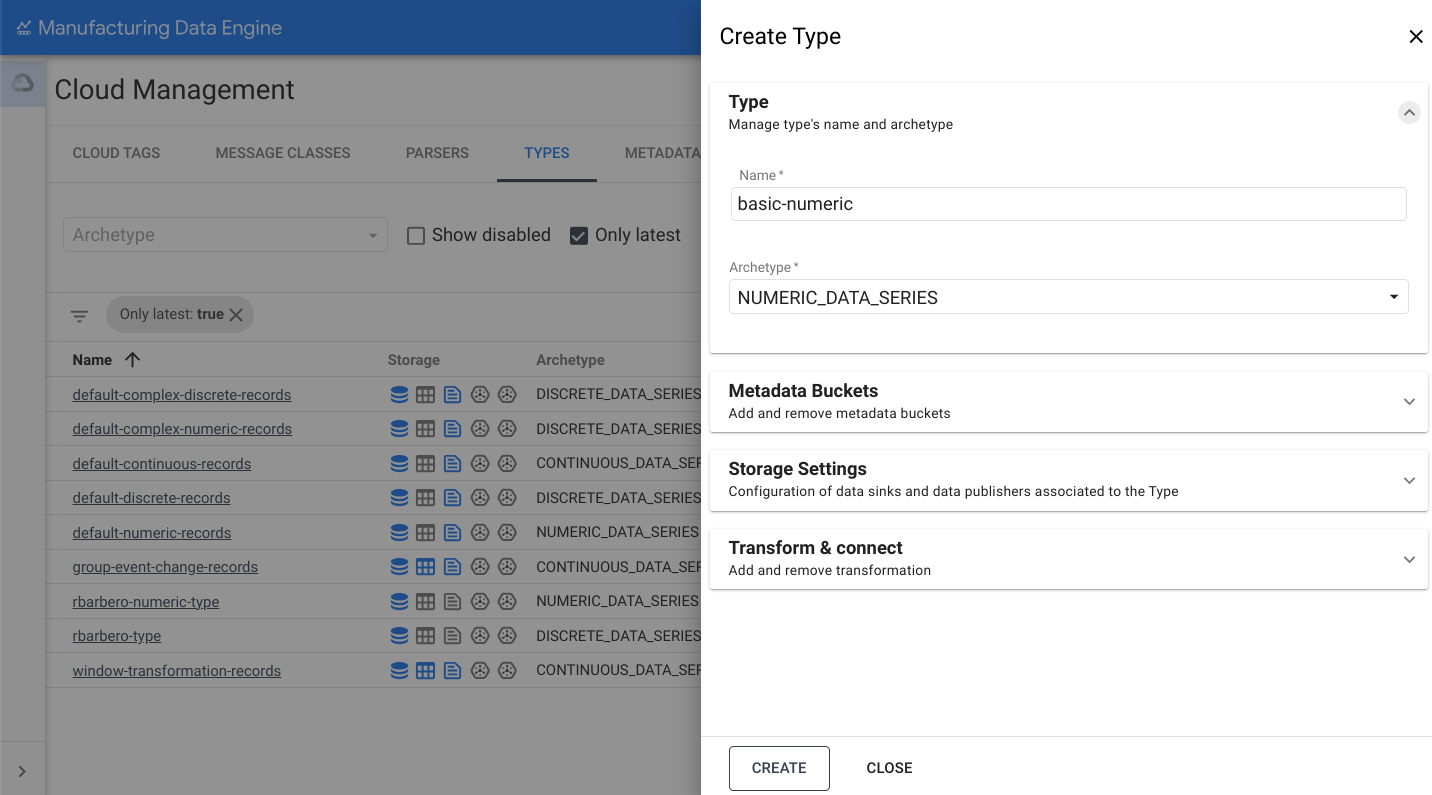

Confira abaixo um exemplo de tipo basic-numeric:

REST

POST /configuration/v1/types

{
   "archetype": "NUMERIC_DATA_SERIES",
   "name": "basic-numeric"
}

Interface da Web

Nome: basic-numeric

1. Na interface da Web do MDE, clique em Tipos.
2. Clique em Adicionar novo tipo.
3. Preencha o Nome do tipo como basic-numeric.

4. Selecione NUMERIC_DATA_SERIES no menu suspenso Arquétipo:



5. Abra a seção Configurações de armazenamento.

6. Ative a opção Enviar para o BigQuery.

7. Clique em Criar.

Tipo de discrete

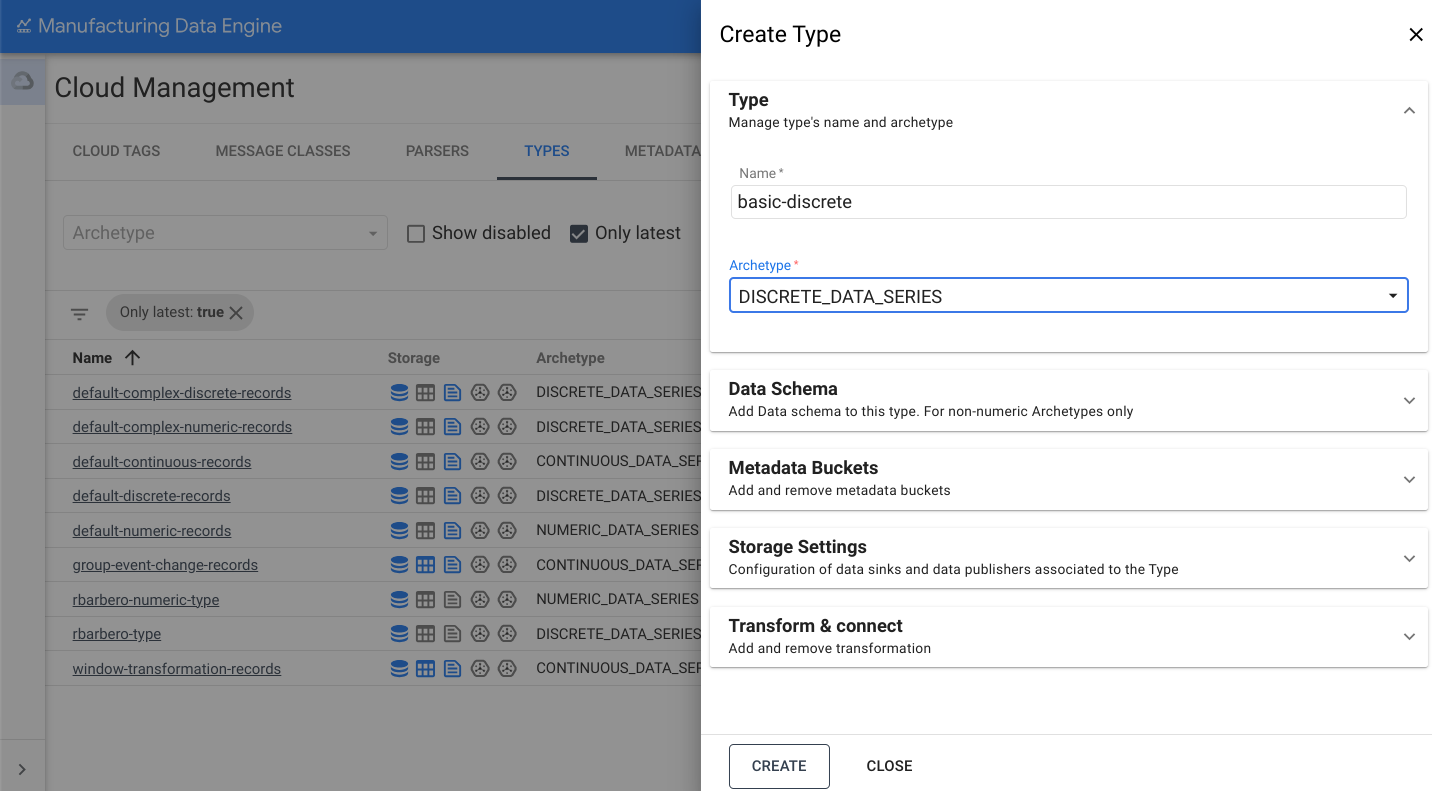

Confira abaixo um exemplo de tipo basic-discrete:

REST

POST /configuration/v1/types

{
   "archetype": "DISCRETE_DATA_SERIES",
   "name": "basic-discrete"
}

Interface da Web

Nome: basic-discrete

1. Na interface da Web do MDE, clique em Tipos.
2. Clique em Adicionar novo tipo.
3. Preencha o Nome do tipo como basic-discrete.

4. Selecione DISCRETE_DATA_SERIES no menu suspenso Arquétipo:



5. Abra a seção Configurações de armazenamento.

6. Ative a opção Enviar para o BigQuery.

7. Clique em Criar.

Tipo de continuous

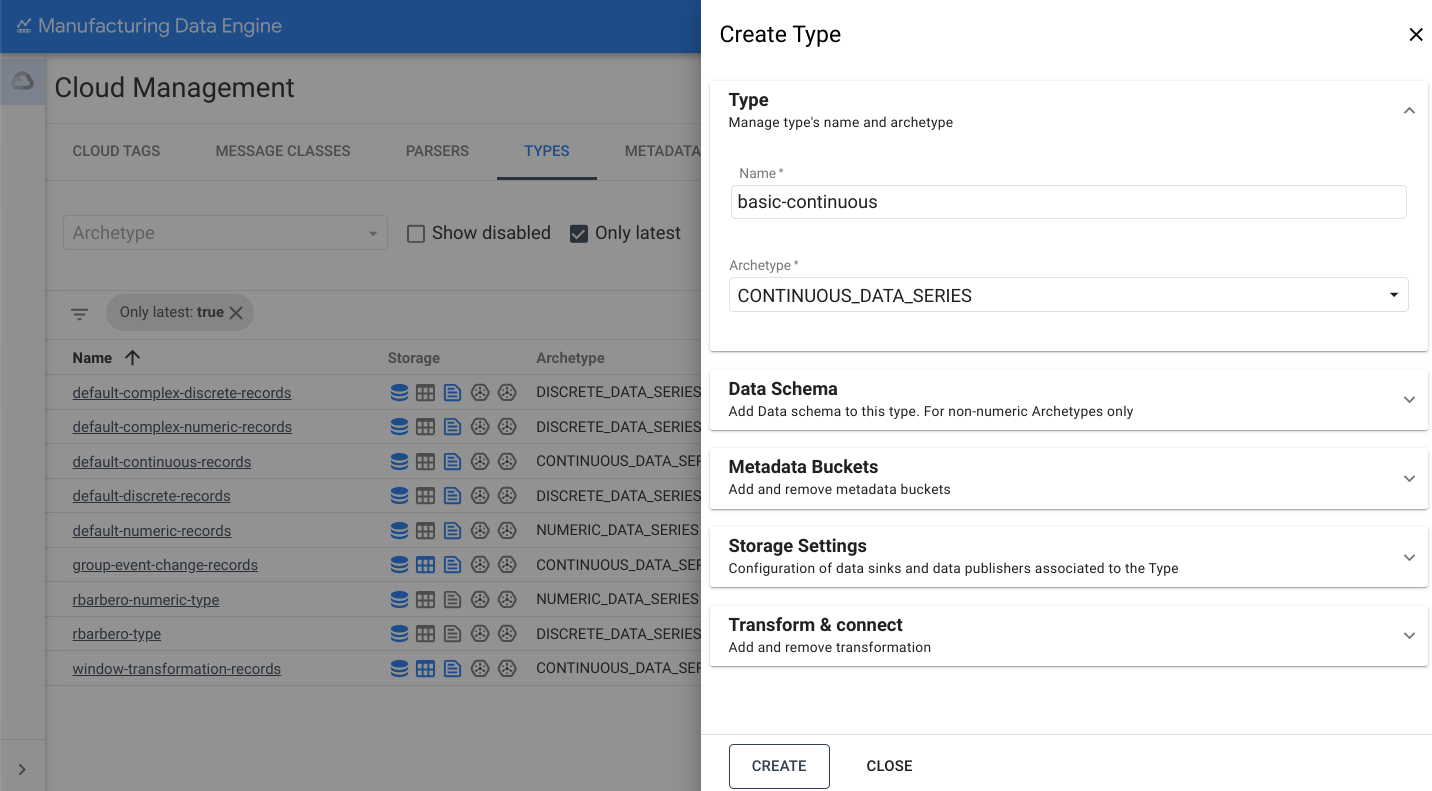

Confira abaixo um exemplo de tipo basic-continuous:

REST

POST /configuration/v1/types

{
   "archetype": "CONTINUOUS_DATA_SERIES",
   "name": "basic-continuous"
}

Interface da Web

Nome: basic-continuous

1. Na interface da Web do MDE, clique em Tipos.
2. Clique em Adicionar novo tipo.
3. Preencha o Nome do tipo como basic-continuous.

4. Selecione CONTINUOUS_DATA_SERIES no menu suspenso Arquétipo:



5. Abra a seção Configurações de armazenamento.

6. Ative a opção Enviar para o BigQuery.

7. Clique em Criar.

Analisadores

Esta seção oferece uma visão geral dos vários analisadores disponíveis no MDE. Verifique se os tipos estão totalmente provisionados e active antes de criar os analisadores. Esse processo pode levar até três minutos.

Importante: a partir da versão 1.4.1 do MDE, os cabeçalhos de mensagens são armazenados em um atributo reservado chamado mdeHeaders. Se as mensagens de entrada contiverem esse atributo, uma expressão como embeddedMetadata: $root[where ($.field !=...)] vai substituir o atributo reservado e resultar na perda dos dados de cabeçalho fornecidos com a mensagem de borda. Use a expressão de filtro genérica do Whistle com cuidado para não perder dados.

Analisador para numeric

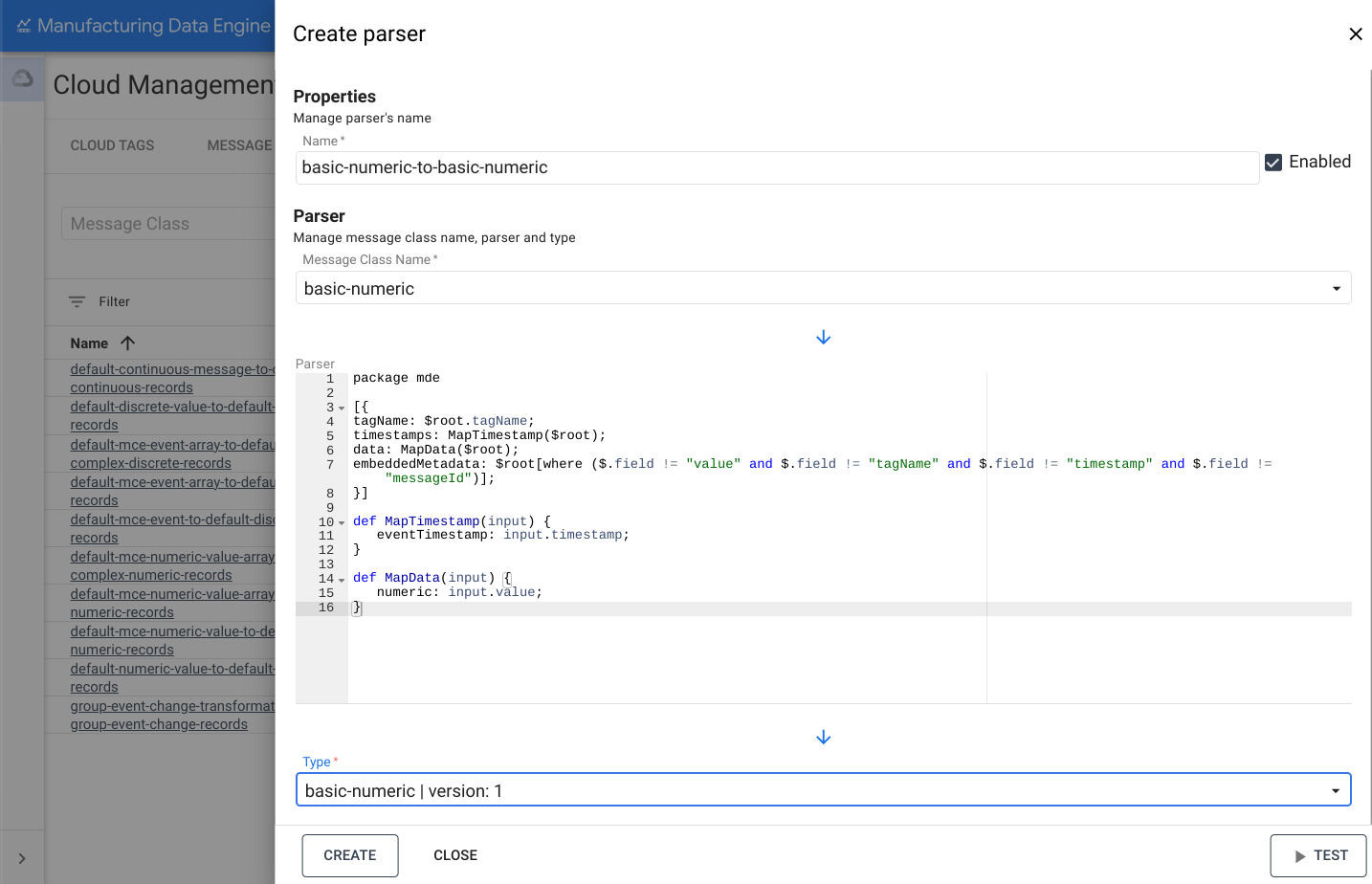

Confira abaixo um exemplo de analisador basic-numeric:

REST

POST /configuration/v1/parsers

{
   "name": "basic-numeric-to-basic-numeric",
   "messageClassName": "basic-numeric",
   "typeReference": {
         "name": "basic-numeric",
         "version": 1
   },
   "script": "package mde\n\n[{\ntagName: $root.tagName;\ntimestamps: MapTimestamp($root);\ndata: MapData($root);\nembeddedMetadata: $root[where ($.field != \"value\" and $.field != \"tagName\" and $.field != \"timestamp\" and $.field != \"messageId\")];\n}]\n\ndef MapTimestamp(input) {\n    eventTimestamp: input.timestamp;\n}\n\ndef MapData(input) {\n    numeric: input.value;\n}"
}

Interface da Web

Nome: basic-numeric-to-basic-numeric

1. Na interface da Web do MDE, clique em Analistas.
2. Clique em Adicionar novo analisador.
3. Preencha o Nome do analisador como basic-numeric-to-basic-numeric.
4. Selecione basic-numeric no menu suspenso Nome da classe de mensagem.

5. Copie e cole o seguinte código do Whistle na caixa Parser:

    package mde

    [{
    tagName: $root.tagName;
    timestamps: MapTimestamp($root);
    data: MapData($root);
    embeddedMetadata: $root[where ($.field != "value" and $.field != "tagName" and $.field != "timestamp" and $.field != "messageId")];
    }]

    def MapTimestamp(input) {
       eventTimestamp: input.timestamp;
    }

    def MapData(input) {
       numeric: input.value;
    }


6. Selecione basic-numeric | version: 1 no menu suspenso Tipo.

7. Clique em Criar.



Analisador para discrete

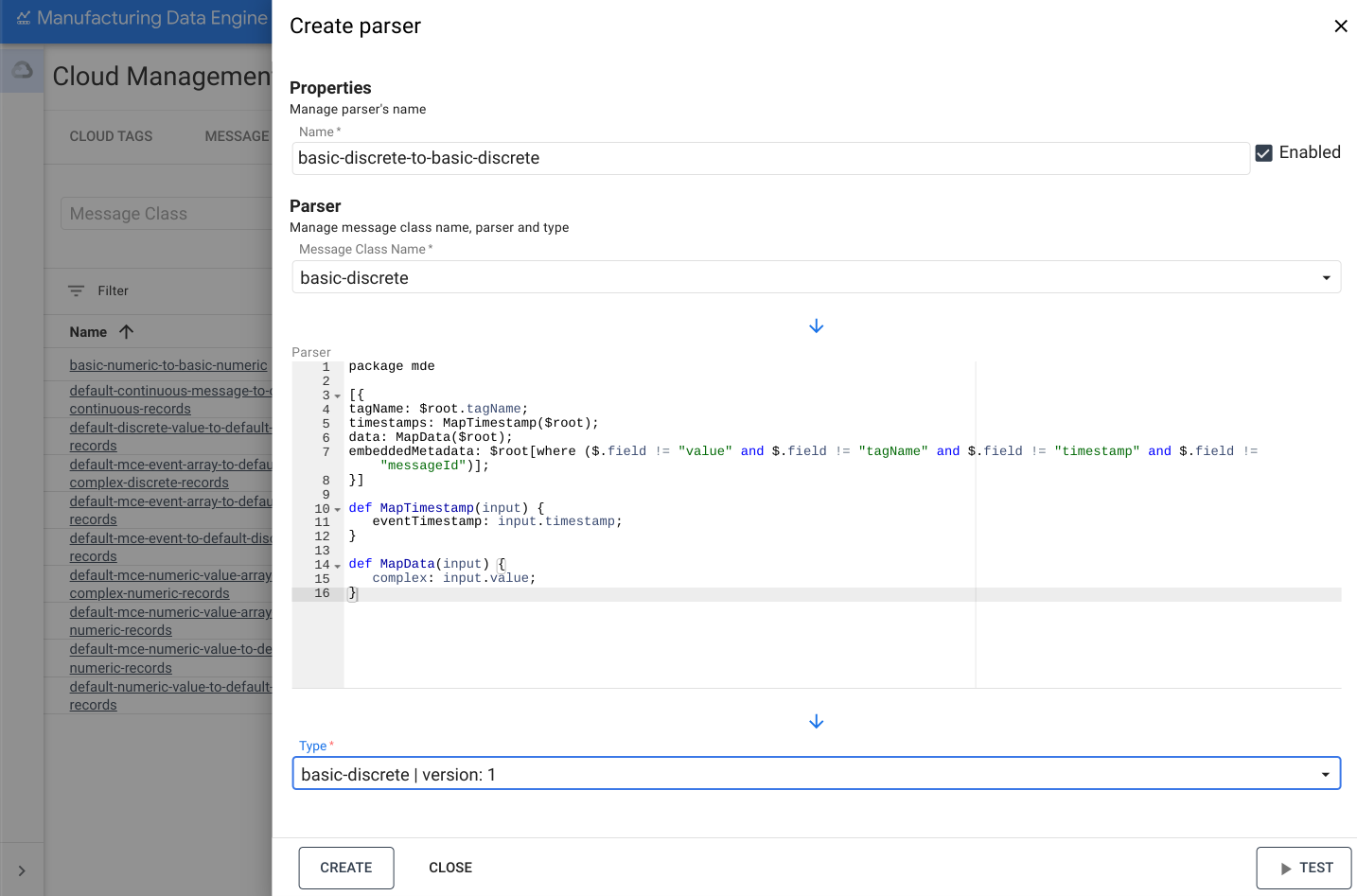

Confira abaixo um exemplo de analisador basic-discrete:

REST

POST /configuration/v1/parsers

{
   "name": "basic-discrete-to-basic-discrete",
   "messageClassName": "basic-discrete",
   "typeReference": {
         "name": "basic-discrete",
         "version": 1
   },
   "script": "package mde\n\n[{\ntagName: $root.tagName;\ntimestamps: MapTimestamp($root);\ndata: MapData($root);\nembeddedMetadata: $root[where ($.field != \"value\" and $.field != \"tagName\" and $.field != \"timestamp\" and $.field != \"messageId\")];\n}]\n\ndef MapTimestamp(input) {\n    eventTimestamp: input.timestamp;\n}\n\ndef MapData(input) {\n    complex: input.value;\n}\n"
}

Interface da Web

Nome: basic-discrete-to-basic-discrete

1. Na interface da Web do MDE, clique em Analistas.
2. Clique em Adicionar novo analisador.
3. Preencha o Nome do analisador como basic-numeric-to-basic-discrete.
4. Selecione basic-discrete no menu suspenso Nome da classe de mensagem.

5. Copie e cole o seguinte código do Whistle na caixa Parser:

    package mde

    [{
    tagName: $root.tagName;
    timestamps: MapTimestamp($root);
    data: MapData($root);
    embeddedMetadata: $root[where ($.field != "value" and $.field != "tagName" and $.field != "timestamp" and $.field != "messageId")];
    }]

    def MapTimestamp(input) {
       eventTimestamp: input.timestamp;
    }

    def MapData(input) {
       complex: input.value;
    }


6. Selecione basic-discrete | version: 1 no menu suspenso Tipo.

7. Clique em Criar.



Analisador para continuous

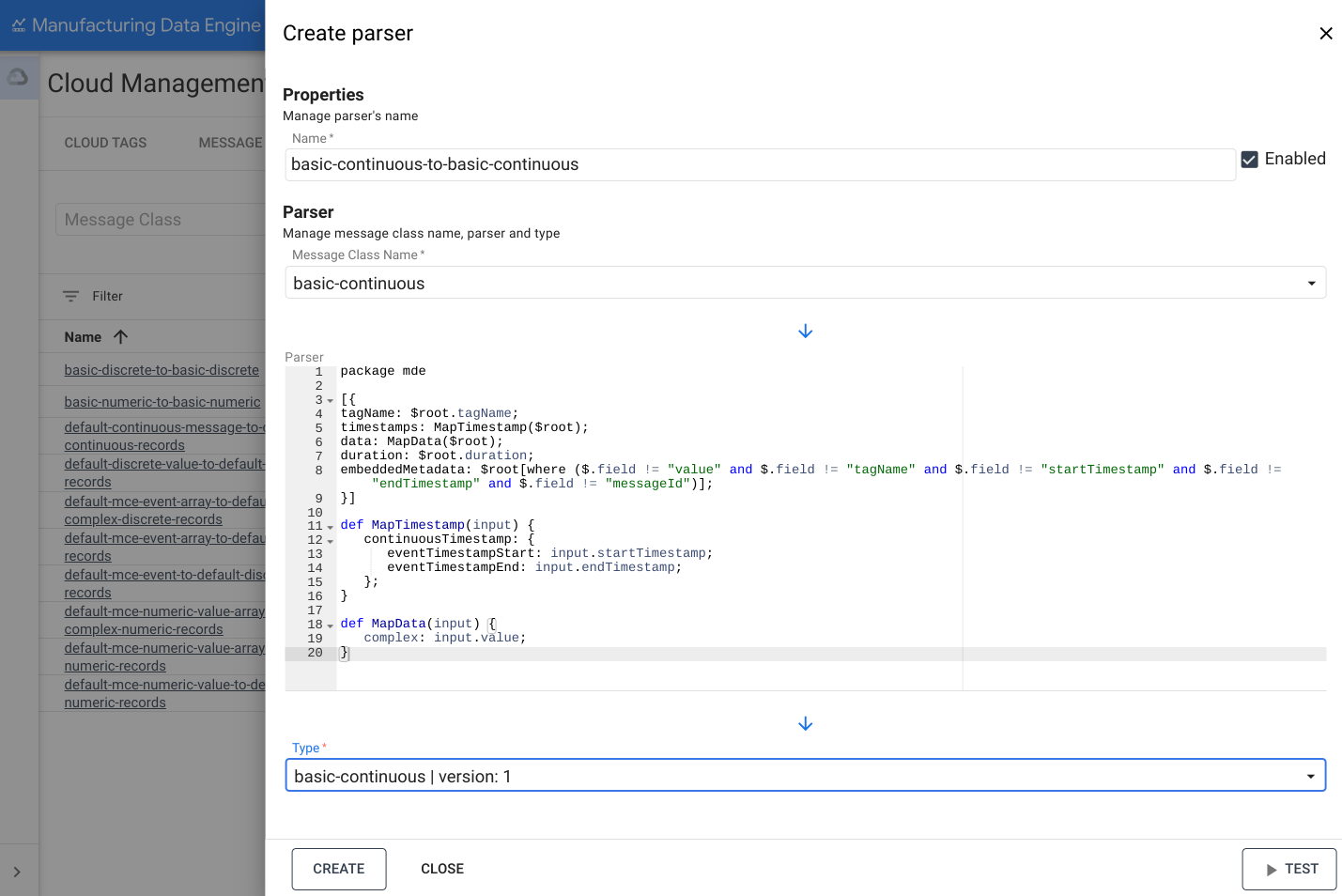

Confira abaixo um exemplo de analisador basic-continuous:

REST

POST /configuration/v1/parsers

{
   "name": "basic-continuous-to-basic-continuous",
   "messageClassName": "basic-continuous",
   "typeReference": {
         "name": "basic-continuous",
         "version": 1
   },
   "script": "package mde\n\n[{\ntagName: $root.tagName;\ntimestamps: MapTimestamp($root);\ndata: MapData($root);\nduration: $root.duration;\nembeddedMetadata: $root[where ($.field != \"value\" and $.field != \"tagName\" and $.field != \"startTimestamp\" and $.field != \"endTimestamp\" and $.field != \"messageId\")];\n}]\n\ndef MapTimestamp(input) {\n    continuousTimestamp: {\n        eventTimestampStart: input.startTimestamp;\n        eventTimestampEnd: input.endTimestamp;\n    };\n}\n\ndef MapData(input) {\n    complex: input.value;\n}\n"
}

Interface da Web

Nome: basic-continuous-to-basic-continuous

1. Na interface da Web do MDE, clique em Analistas.
2. Clique em Adicionar novo analisador.
3. Preencha o Nome do analisador como basic-numeric-to-basic-continuous.
4. Selecione basic-continuous no menu suspenso Nome da classe de mensagem.

5. Copie e cole o seguinte código do Whistle na caixa Parser:

    package mde

    [{
    tagName: $root.tagName;
    timestamps: MapTimestamp($root);
    data: MapData($root);
    duration: $root.duration;
    embeddedMetadata: $root[where ($.field != "value" and $.field != "tagName" and $.field != "startTimestamp" and $.field != "endTimestamp" and $.field != "messageId")];
    }]

    def MapTimestamp(input) {
       continuousTimestamp: {
          eventTimestampStart: input.startTimestamp;
          eventTimestampEnd: input.endTimestamp;
       };
    }

    def MapData(input) {
       complex: input.value;
    }


6. Selecione basic-continuous | version: 1 no menu suspenso Tipo.

7. Clique em Criar.
