Configurazione di base

La deployment standard di Manufacturing Data Engine (MDE) non applica impostazioni di configurazione predefinite, necessarie per iniziare l'importazione dei dati.

Questa guida ti illustra una configurazione di base di MDE. Ad esempio, per verificare che il sistema funzioni end-to-end. Con questa guida puoi creare classi di messaggi, tipi e parser per tutti e tre gli archetipi.

Se intendi utilizzare Manufacturing Connect edge (MCe) per importare i dati, esegui il deployment del pacchetto di configurazione predefinito invece.

Per completare questa configurazione, puoi utilizzare l'API MDE o l'interfaccia web.

Nota: per utilizzare l'API, devi aver configurato il tunneling SSH su IAP prima.

Avviso: questa configurazione non è destinata a casi d'uso di produzione. Personalizza sempre la configurazione in base a casi d'uso specifici.

Classi di messaggi

Questa sezione fornisce esempi delle classi di messaggi disponibili in MDE.

Importante: a partire dalla release 1.4.1 di MDE, le intestazioni dei messaggi vengono archiviate in un attributo riservato denominato mdeHeaders. Le classi di messaggi esistenti che utilizzavano espressioni come #root.headers['SOME_ATTRIBUTE'] continueranno a funzionare per un paio di release future prima di essere ritirate. Assicurati di aggiornare le espressioni delle classi di messaggi in modo che utilizzino #root.mdeHeaders['SOME_ATTRIBUTE'] invece.

Classe di messaggi per numeric

Di seguito è riportato un esempio di classe di messaggi basic-numeric:

REST

POST /configuration/v1/message-classes

{
   "name": "basic-numeric",
   "priority": 2000,
   "expression": "#root.event['value'] instanceof T(Number) && #root.event['timestamp'] != null && #root.event['tagName'] != null"
}

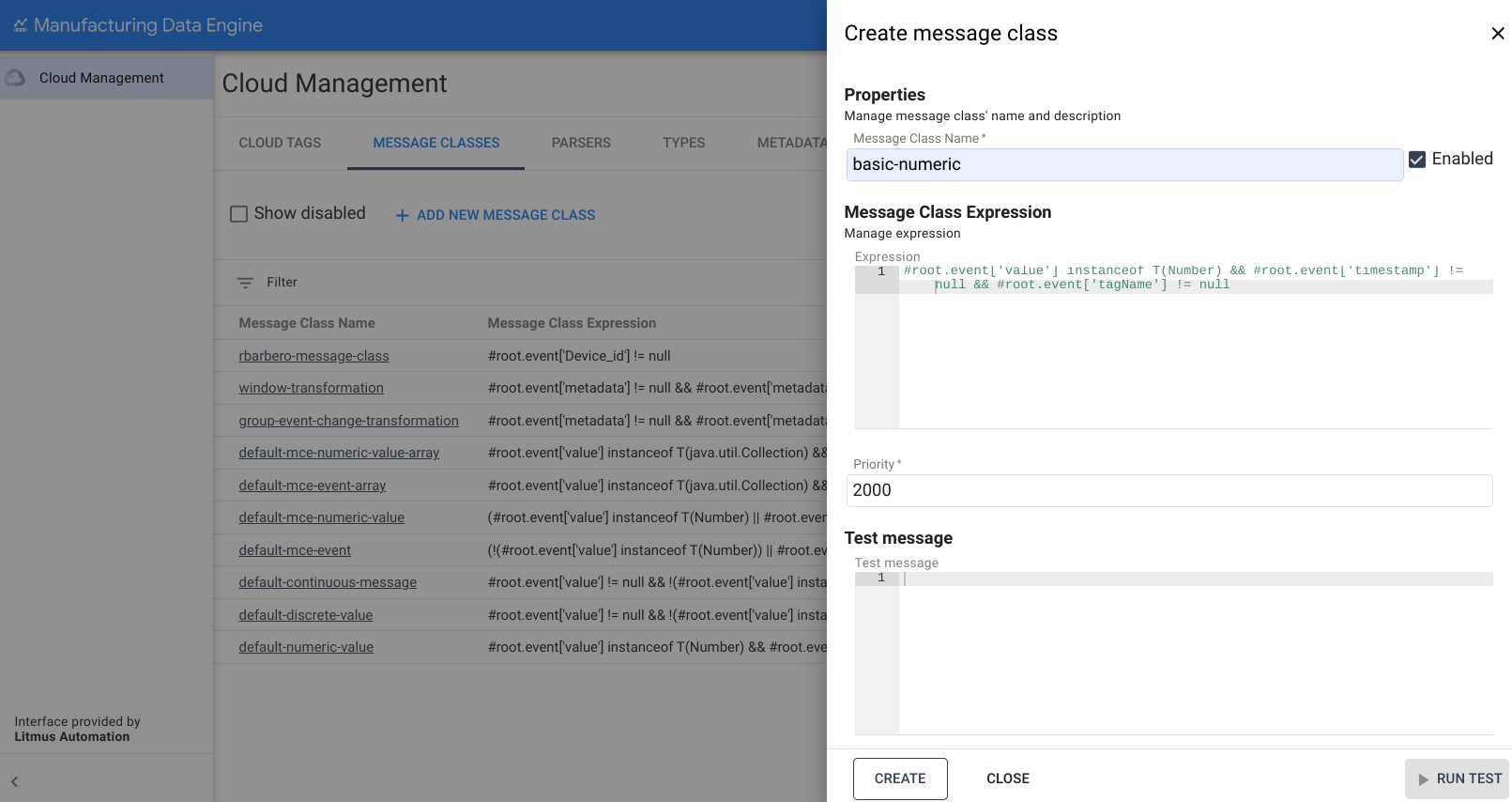

Interfaccia web

Nome della classe di messaggi: basic-numeric

1. Nell'interfaccia web di MDE, fai clic su Classi di messaggi.
2. Fai clic su Aggiungi nuova classe di messaggi.
3. Inserisci basic-numeric nel campo Nome della classe di messaggi.

4. Copia la seguente espressione e incollala nella casella Espressione:

      #root.event['value'] instanceof T(Number) && #root.event['timestamp'] != null && #root.event['tagName'] != null


5. Modifica la priorità in 2000.

6. Fai clic su Crea.



Classe di messaggi per discrete

Di seguito è riportato un esempio di classe di messaggi basic-discrete:

REST

POST /configuration/v1/message-classes

   {
      "name": "basic-discrete",
      "priority": 1975,
      "expression": "#root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['timestamp'] != null && #root.event['tagName'] != null"
   }

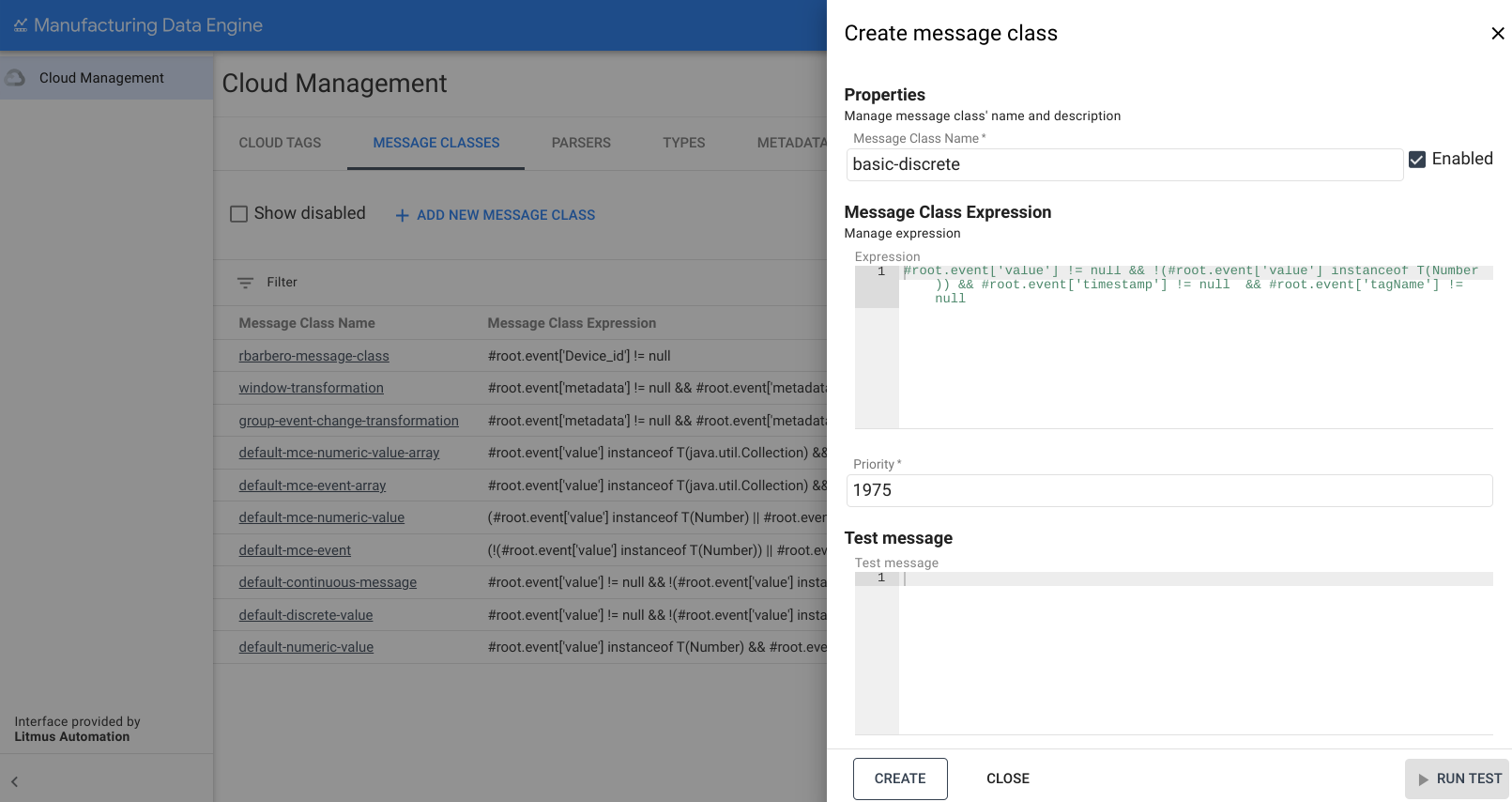

Interfaccia web

Nome della classe di messaggi: basic-discrete

1. Nell'interfaccia web di MDE, fai clic su Classi di messaggi.
2. Fai clic su Aggiungi nuova classe di messaggi.
3. Inserisci basic-discrete nel campo Nome della classe di messaggi.

4. Copia la seguente espressione e incollala nella casella Espressione:

      #root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['timestamp'] != null  && #root.event['tagName'] != null


5. Modifica la priorità in 1975.

6. Fai clic su Crea.



Classe di messaggi per continuous

Di seguito è riportato un esempio di classe di messaggi basic-continuous:

REST

POST /configuration/v1/message-classes

   {
      "name": "basic-continuous",
      "priority": 1950,
      "expression": "#root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['startTimestamp'] != null && #root.event['endTimestamp'] != null && #root.event['tagName'] != null"
   }

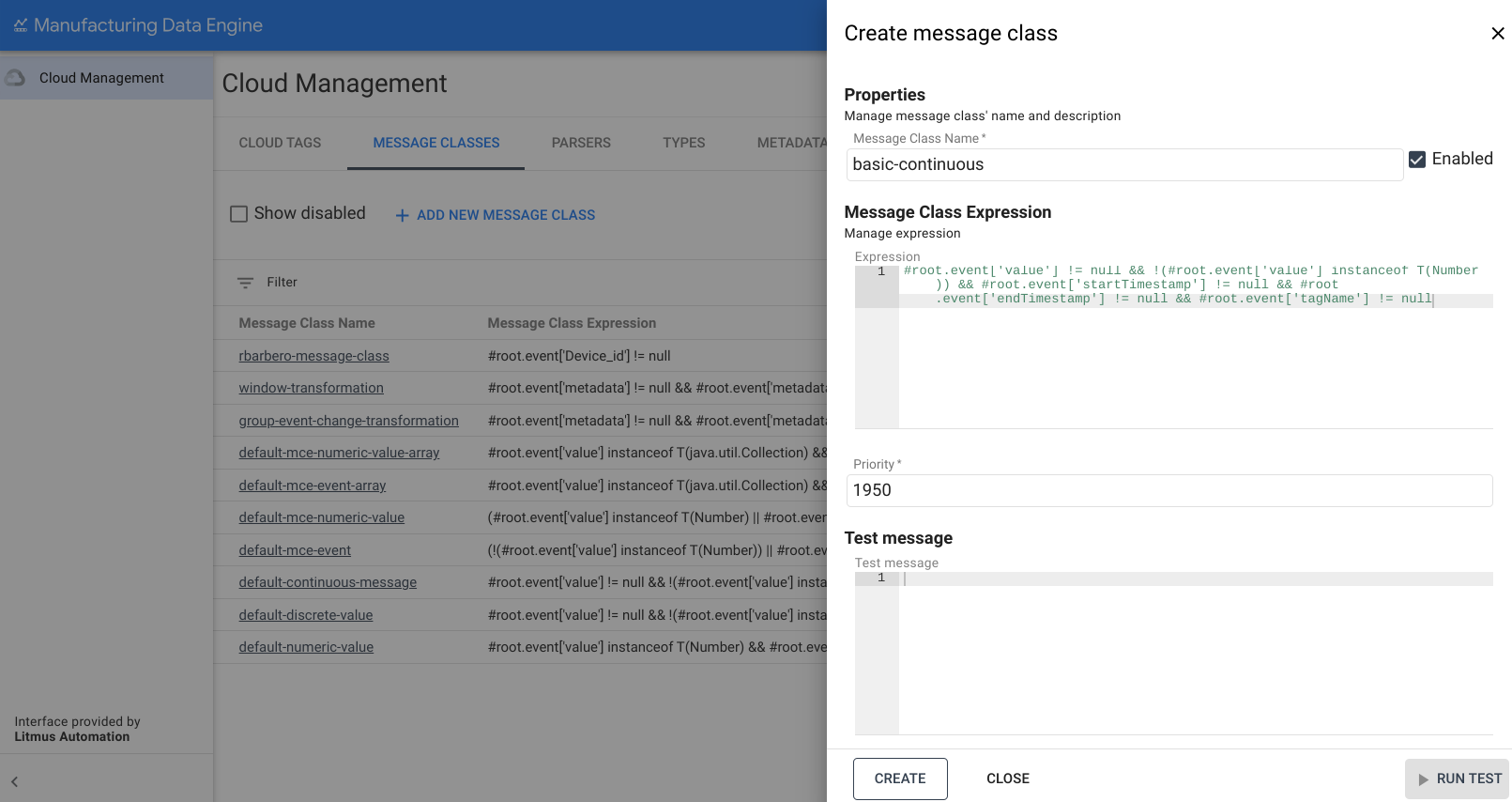

Interfaccia web

Nome della classe di messaggi: basic-continuous

1. Nell'interfaccia web di MDE, fai clic su Classi di messaggi.
2. Fai clic su Aggiungi nuova classe di messaggi.
3. Inserisci basic-continuous nel campo Nome della classe di messaggi.

4. Copia la seguente espressione e incollala nella casella Espressione:

   #root.event['value'] != null && !(#root.event['value'] instanceof T(Number)) && #root.event['startTimestamp'] != null && #root.event['endTimestamp'] != null && #root.event['tagName'] != null


5. Modifica la priorità in 1950.

6. Fai clic su Crea.



Tipi

Questa sezione fornisce una panoramica dei tipi disponibili in MDE.

Importante: quando crei i tipi, assicurati di attendere che il provisioning e l'attivazione siano completi prima di creare i parser. Questa operazione può richiedere fino a 2-3 minuti.

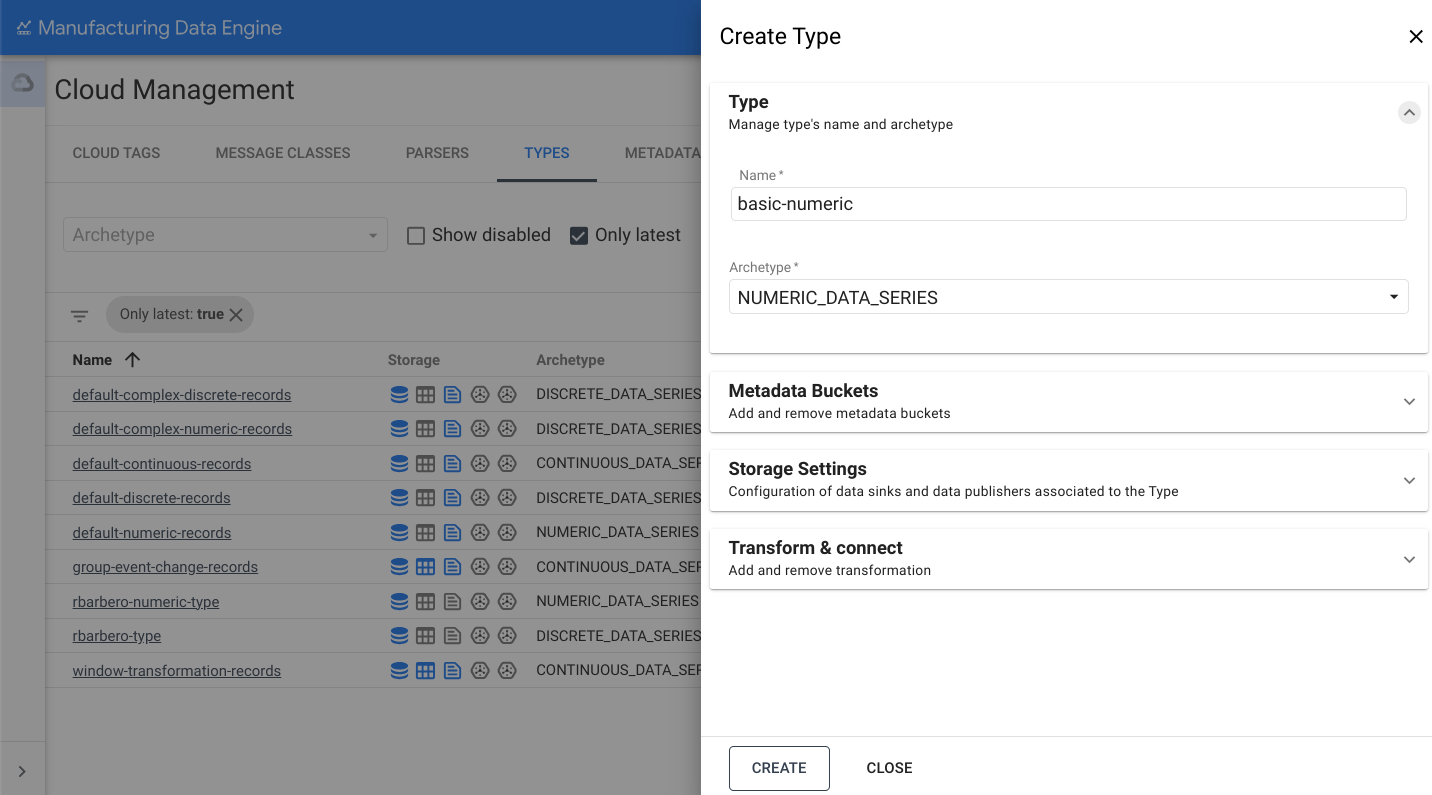

Tipo per numeric

Di seguito è riportato un esempio di tipo basic-numeric:

REST

POST /configuration/v1/types

{
   "archetype": "NUMERIC_DATA_SERIES",
   "name": "basic-numeric"
}

Interfaccia web

Nome: basic-numeric

1. Nell'interfaccia web di MDE, fai clic su Tipi.
2. Fai clic su Aggiungi nuovo tipo.
3. Inserisci basic-numeric nel campo Nome del tipo.

4. Seleziona NUMERIC_DATA_SERIES nel menu a discesa per Archetipo:



5. Apri la sezione Impostazioni di archiviazione.

6. Attiva/disattiva l'opzione Invia a BigQuery.

7. Fai clic su Crea.

Tipo per discrete

Di seguito è riportato un esempio di tipo basic-discrete:

REST

POST /configuration/v1/types

{
   "archetype": "DISCRETE_DATA_SERIES",
   "name": "basic-discrete"
}

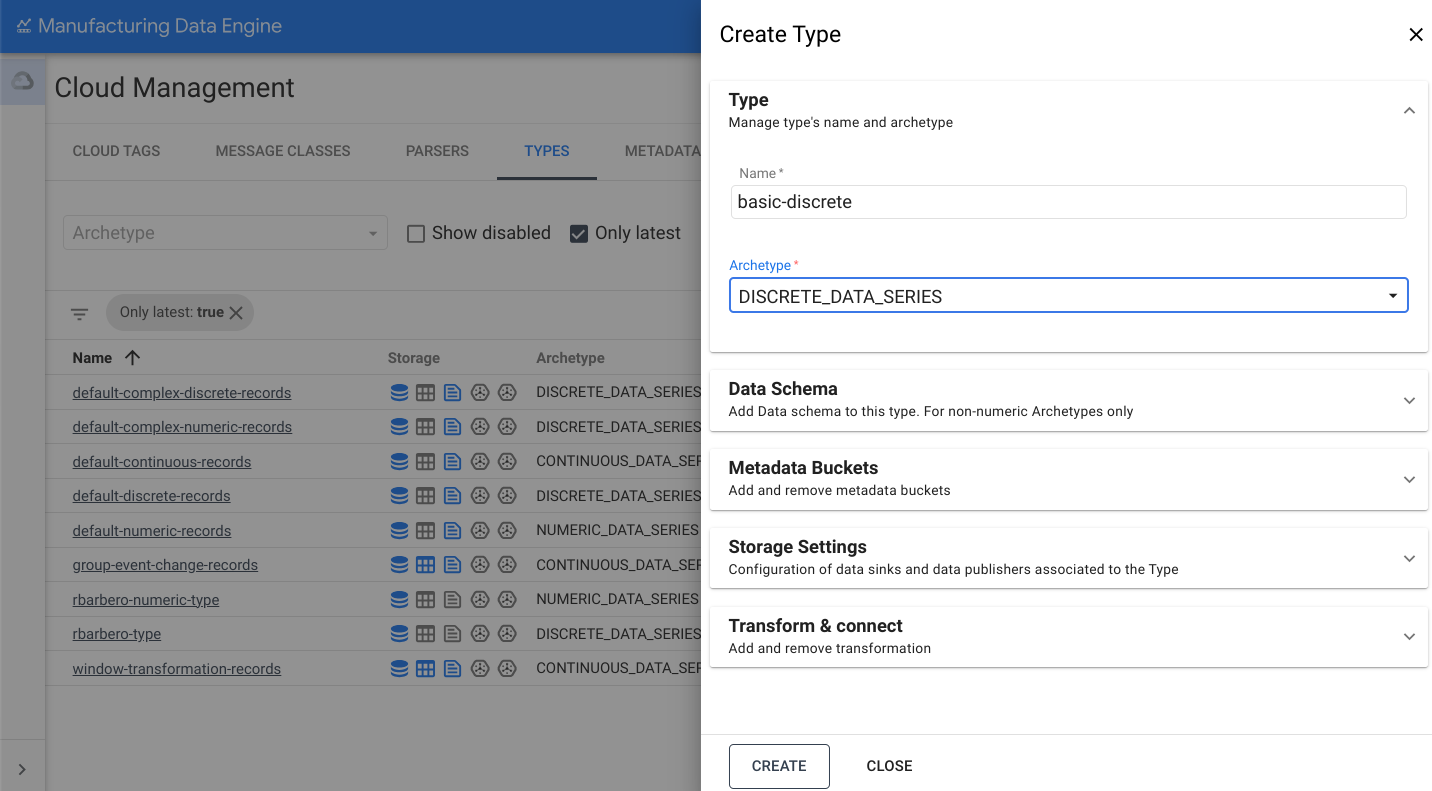

Interfaccia web

Nome: basic-discrete

1. Nell'interfaccia web di MDE, fai clic su Tipi.
2. Fai clic su Aggiungi nuovo tipo.
3. Inserisci basic-discrete nel campo Nome del tipo.

4. Seleziona `DISCRETE_DATA_SERIES nel menu a discesa per Archetipo:



5. Apri la sezione Impostazioni di archiviazione.

6. Attiva/disattiva l'opzione Invia a BigQuery.

7. Fai clic su Crea.

Tipo per continuous

Di seguito è riportato un esempio di tipo basic-continuous:

REST

POST /configuration/v1/types

{
   "archetype": "CONTINUOUS_DATA_SERIES",
   "name": "basic-continuous"
}

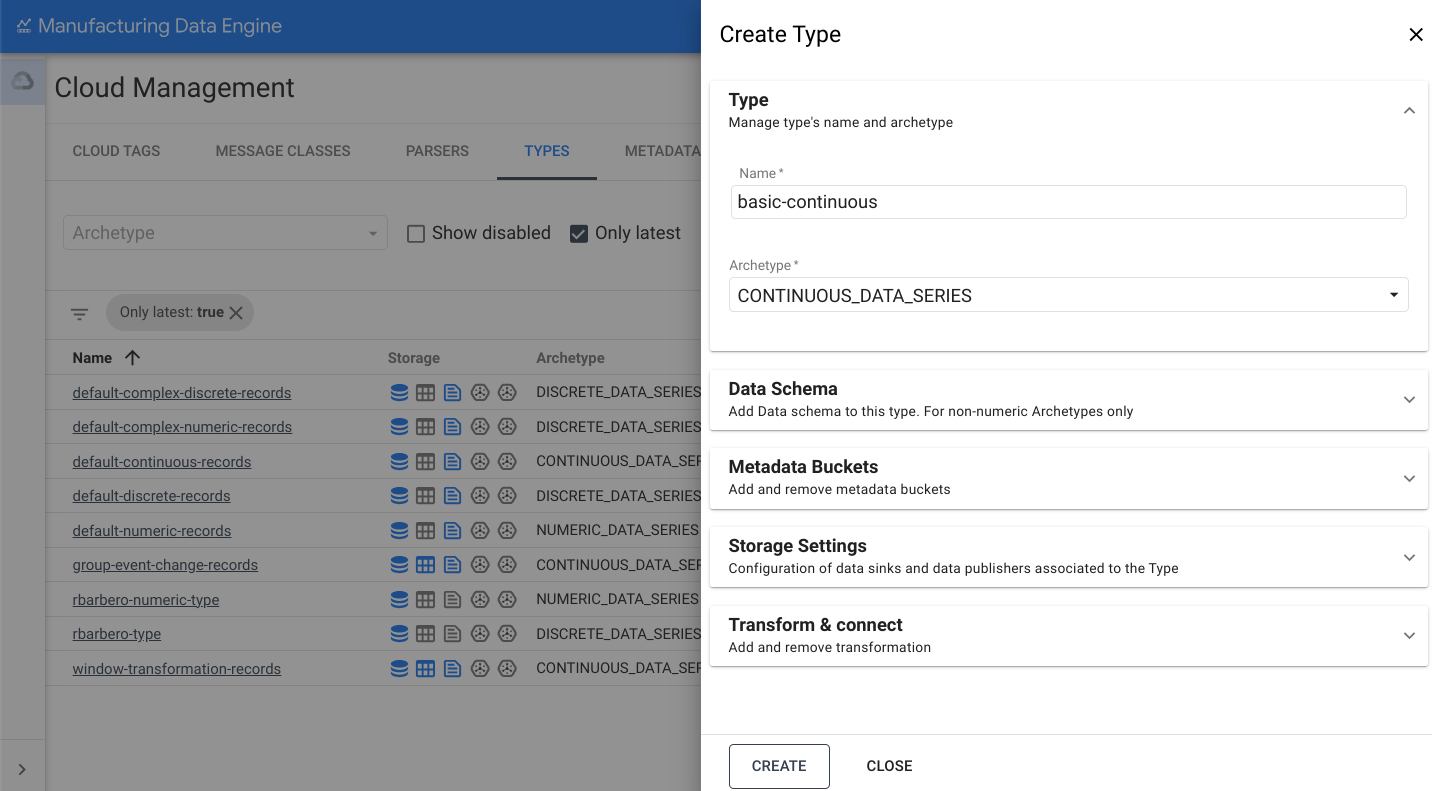

Interfaccia web

Nome: basic-continuous

1. Nell'interfaccia web di MDE, fai clic su Tipi.
2. Fai clic su Aggiungi nuovo tipo.
3. Inserisci basic-continuous nel campo Nome del tipo.

4. Seleziona `CONTINUOUS_DATA_SERIES nel menu a discesa per Archetipo:



5. Apri la sezione Impostazioni di archiviazione.

6. Attiva/disattiva l'opzione Invia a BigQuery.

7. Fai clic su Crea.

Parser

Questa sezione fornisce una panoramica dei vari parser disponibili in MDE. Prima di creare i parser, assicurati che il provisioning dei tipi sia completo e che siano active. Questa operazione può richiedere fino a tre minuti.

Importante: a partire dalla release 1.4.1 di MDE, le intestazioni dei messaggi vengono ora archiviate in un attributo riservato denominato mdeHeaders. Se i messaggi di input contengono questo attributo, un'espressione come embeddedMetadata: $root[where ($.field !=...)] sovrascriverà l'attributo riservato e comporterà la perdita dei dati di intestazione forniti con il messaggio edge. Utilizza l'espressione di filtro Whistle generica con cautela per evitare la perdita di dati.

Parser per numeric

Di seguito è riportato un esempio di parser basic-numeric:

REST

POST /configuration/v1/parsers

{
   "name": "basic-numeric-to-basic-numeric",
   "messageClassName": "basic-numeric",
   "typeReference": {
         "name": "basic-numeric",
         "version": 1
   },
   "script": "package mde\n\n[{\ntagName: $root.tagName;\ntimestamps: MapTimestamp($root);\ndata: MapData($root);\nembeddedMetadata: $root[where ($.field != \"value\" and $.field != \"tagName\" and $.field != \"timestamp\" and $.field != \"messageId\")];\n}]\n\ndef MapTimestamp(input) {\n    eventTimestamp: input.timestamp;\n}\n\ndef MapData(input) {\n    numeric: input.value;\n}"
}

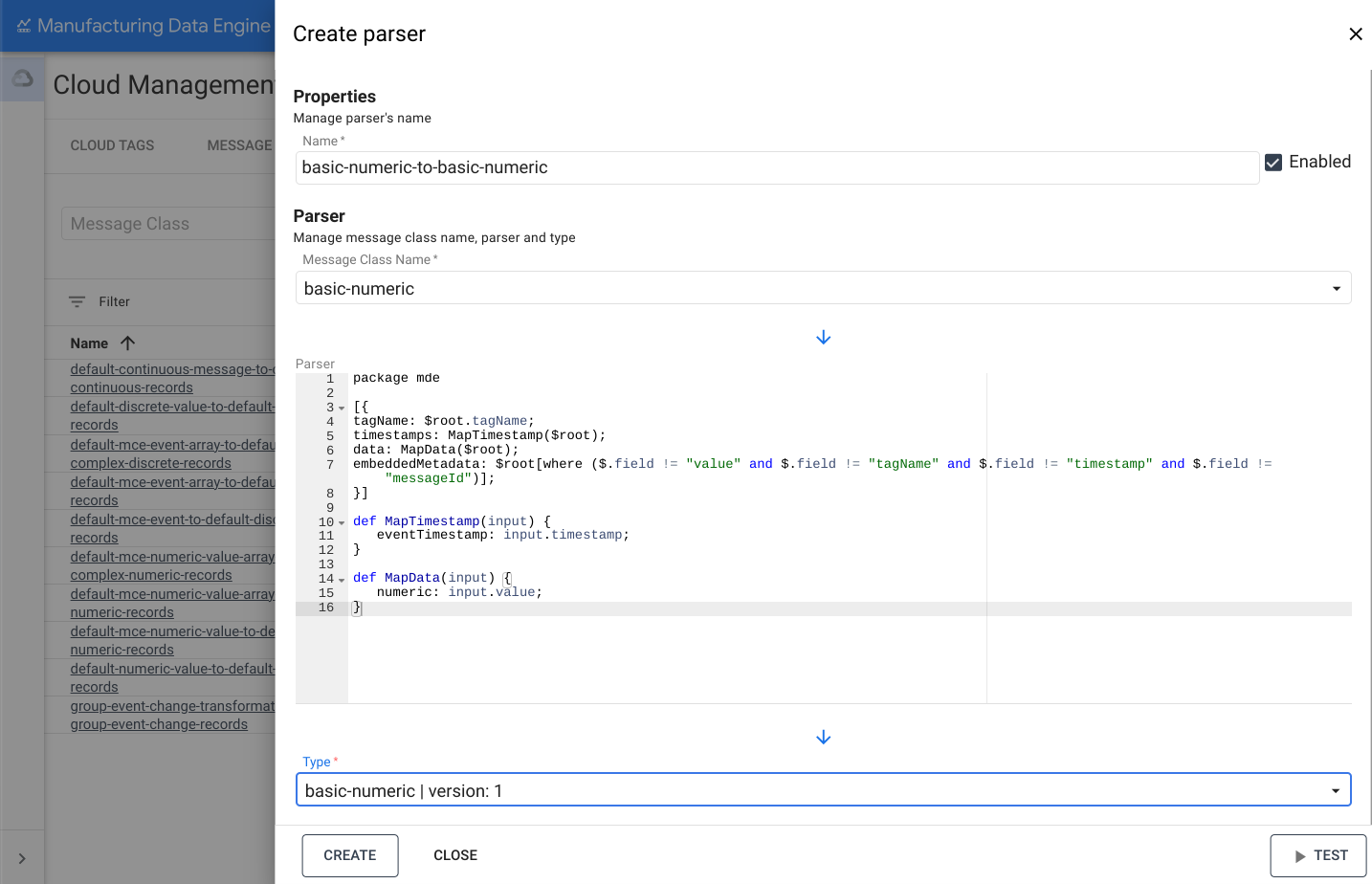

Interfaccia web

Nome: basic-numeric-to-basic-numeric

1. Nell'interfaccia web di MDE, fai clic su Parser.
2. Fai clic su Aggiungi nuovo parser.
3. Inserisci basic-numeric-to-basic-numeric nel campo Nome del parser.
4. Seleziona basic-numeric nel menu a discesa per Nome della classe di messaggi.

5. Copia e incolla il seguente codice Whistle nella casella Parser:

    package mde

    [{
    tagName: $root.tagName;
    timestamps: MapTimestamp($root);
    data: MapData($root);
    embeddedMetadata: $root[where ($.field != "value" and $.field != "tagName" and $.field != "timestamp" and $.field != "messageId")];
    }]

    def MapTimestamp(input) {
       eventTimestamp: input.timestamp;
    }

    def MapData(input) {
       numeric: input.value;
    }


6. Seleziona basic-numeric | version: 1 nel menu a discesa per Tipo.

7. Fai clic su Crea.



Parser per discrete

Di seguito è riportato un esempio di parser basic-discrete:

REST

POST /configuration/v1/parsers

{
   "name": "basic-discrete-to-basic-discrete",
   "messageClassName": "basic-discrete",
   "typeReference": {
         "name": "basic-discrete",
         "version": 1
   },
   "script": "package mde\n\n[{\ntagName: $root.tagName;\ntimestamps: MapTimestamp($root);\ndata: MapData($root);\nembeddedMetadata: $root[where ($.field != \"value\" and $.field != \"tagName\" and $.field != \"timestamp\" and $.field != \"messageId\")];\n}]\n\ndef MapTimestamp(input) {\n    eventTimestamp: input.timestamp;\n}\n\ndef MapData(input) {\n    complex: input.value;\n}\n"
}

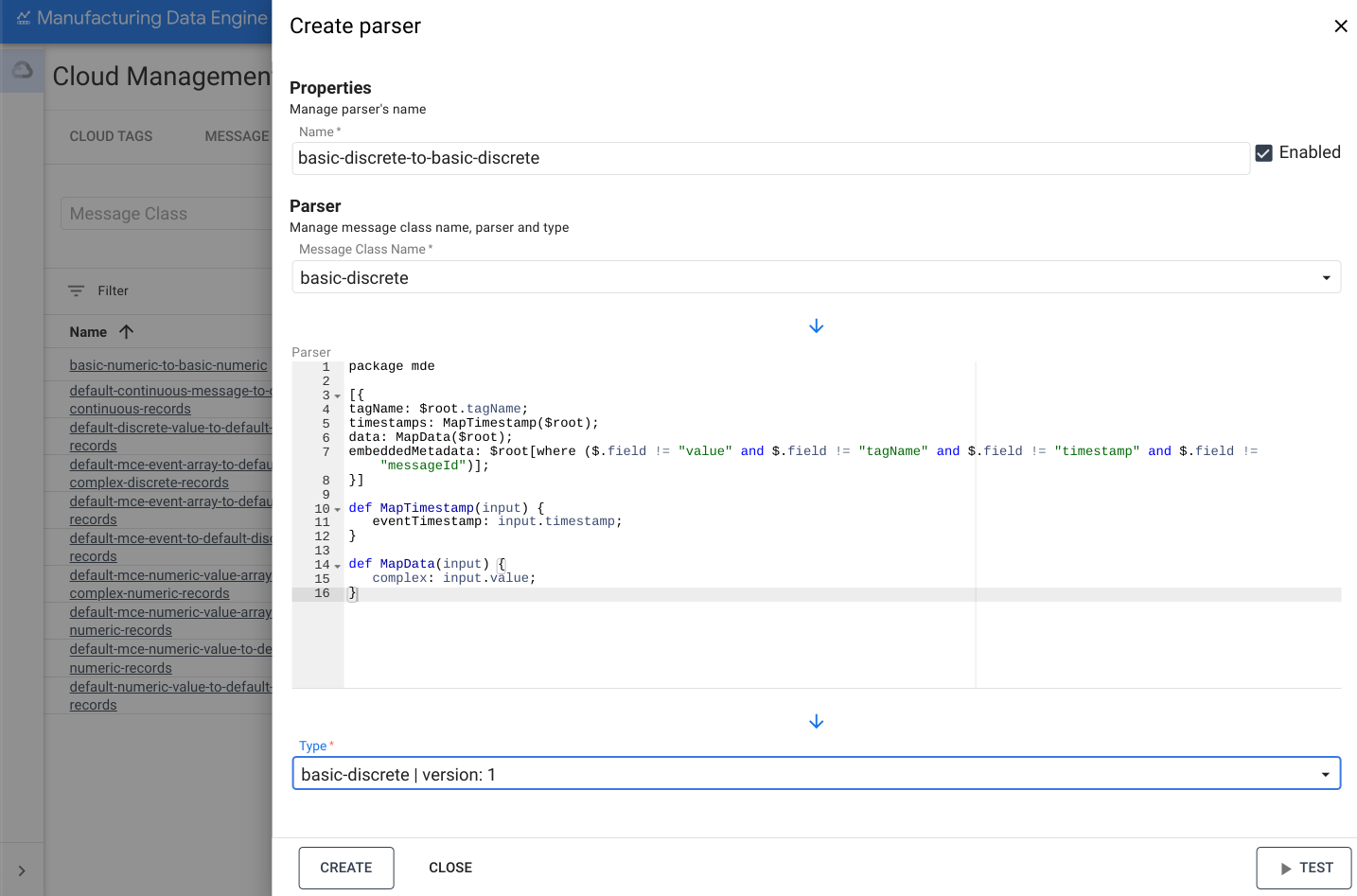

Interfaccia web

Nome: basic-discrete-to-basic-discrete

1. Nell'interfaccia web di MDE, fai clic su Parser.
2. Fai clic su Aggiungi nuovo parser.
3. Inserisci basic-numeric-to-basic-discrete nel campo Nome del parser.
4. Seleziona basic-discrete nel menu a discesa per Nome della classe di messaggi.

5. Copia e incolla il seguente codice Whistle nella casella Parser:

    package mde

    [{
    tagName: $root.tagName;
    timestamps: MapTimestamp($root);
    data: MapData($root);
    embeddedMetadata: $root[where ($.field != "value" and $.field != "tagName" and $.field != "timestamp" and $.field != "messageId")];
    }]

    def MapTimestamp(input) {
       eventTimestamp: input.timestamp;
    }

    def MapData(input) {
       complex: input.value;
    }


6. Seleziona basic-discrete | version: 1 nel menu a discesa per Tipo.

7. Fai clic su Crea.



Parser per continuous

Di seguito è riportato un esempio di parser basic-continuous:

REST

POST /configuration/v1/parsers

{
   "name": "basic-continuous-to-basic-continuous",
   "messageClassName": "basic-continuous",
   "typeReference": {
         "name": "basic-continuous",
         "version": 1
   },
   "script": "package mde\n\n[{\ntagName: $root.tagName;\ntimestamps: MapTimestamp($root);\ndata: MapData($root);\nduration: $root.duration;\nembeddedMetadata: $root[where ($.field != \"value\" and $.field != \"tagName\" and $.field != \"startTimestamp\" and $.field != \"endTimestamp\" and $.field != \"messageId\")];\n}]\n\ndef MapTimestamp(input) {\n    continuousTimestamp: {\n        eventTimestampStart: input.startTimestamp;\n        eventTimestampEnd: input.endTimestamp;\n    };\n}\n\ndef MapData(input) {\n    complex: input.value;\n}\n"
}

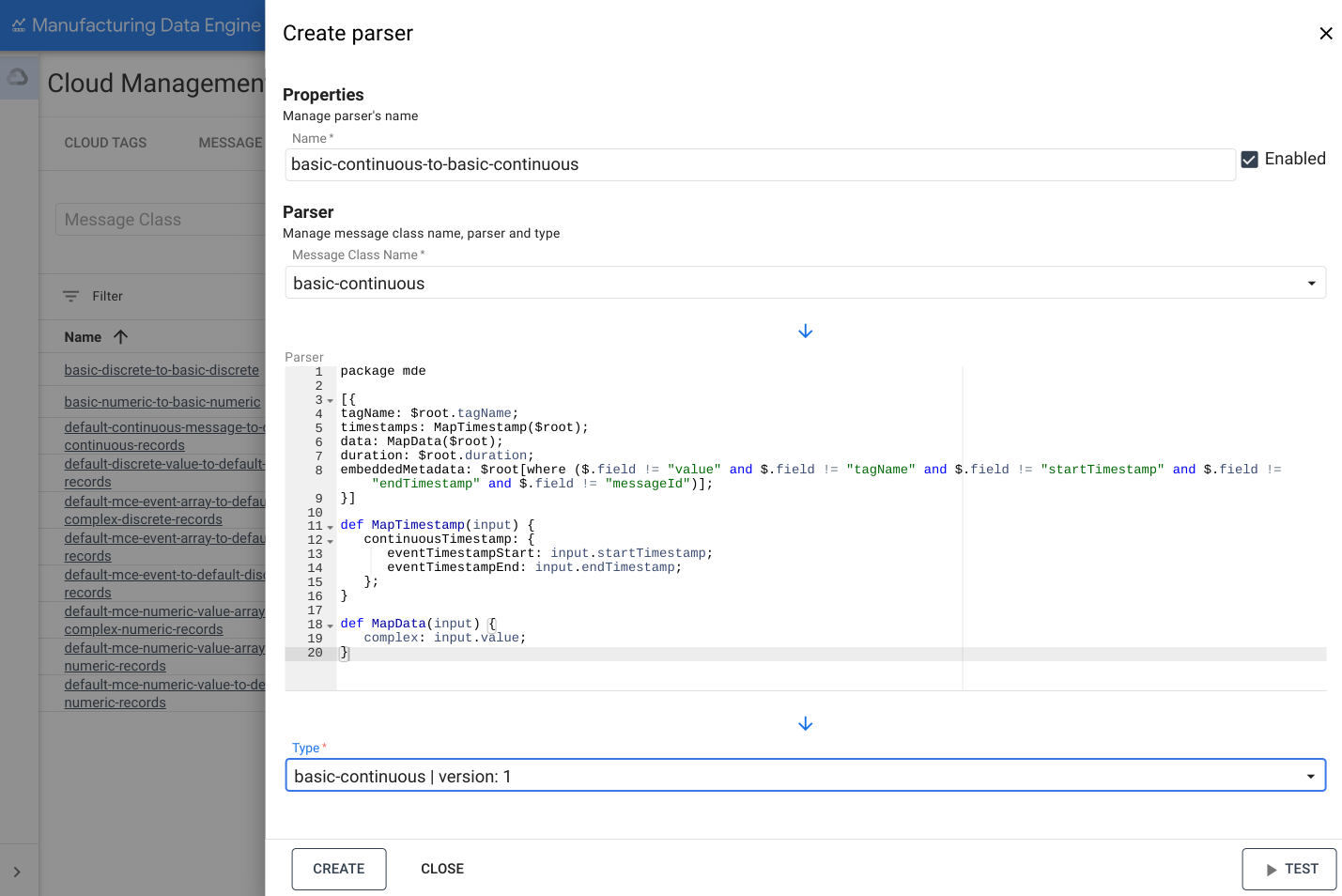

Interfaccia web

Nome: basic-continuous-to-basic-continuous

1. Nell'interfaccia web di MDE, fai clic su Parser.
2. Fai clic su Aggiungi nuovo parser.
3. Inserisci basic-numeric-to-basic-continuous nel campo Nome del parser.
4. Seleziona basic-continuous nel menu a discesa per Nome della classe di messaggi.

5. Copia e incolla il seguente codice Whistle nella casella Parser:

    package mde

    [{
    tagName: $root.tagName;
    timestamps: MapTimestamp($root);
    data: MapData($root);
    duration: $root.duration;
    embeddedMetadata: $root[where ($.field != "value" and $.field != "tagName" and $.field != "startTimestamp" and $.field != "endTimestamp" and $.field != "messageId")];
    }]

    def MapTimestamp(input) {
       continuousTimestamp: {
          eventTimestampStart: input.startTimestamp;
          eventTimestampEnd: input.endTimestamp;
       };
    }

    def MapData(input) {
       complex: input.value;
    }


6. Seleziona basic-continuous | version: 1 nel menu a discesa per Tipo.

7. Fai clic su Crea.
