Manufacturing Connect

‫Manufacturing Connect‏ (MC) הוא רכיב תוכנה שתוכנן על ידי Litmus Automation ופותח באופן בלעדי עבורGoogle Cloud. ‫MC solves factory connectivity in a modern, scalable, and vendor independent way. עם ספרייה של יותר מ-270 פרוטוקולי אוטומציה נתמכים (ואפשרות להוסיף עוד), אפשר לחבר במהירות מפעלים שלמים ל-Manufacturing Data Engine‏ (MDE).

אם ציוד ספציפי לא נכלל בספרייה הנרחבת של MC, אפשר לבקש מ-Litmus Automation ליצור דרייבר חדש – בדרך כלל תוך כמה שבועות.

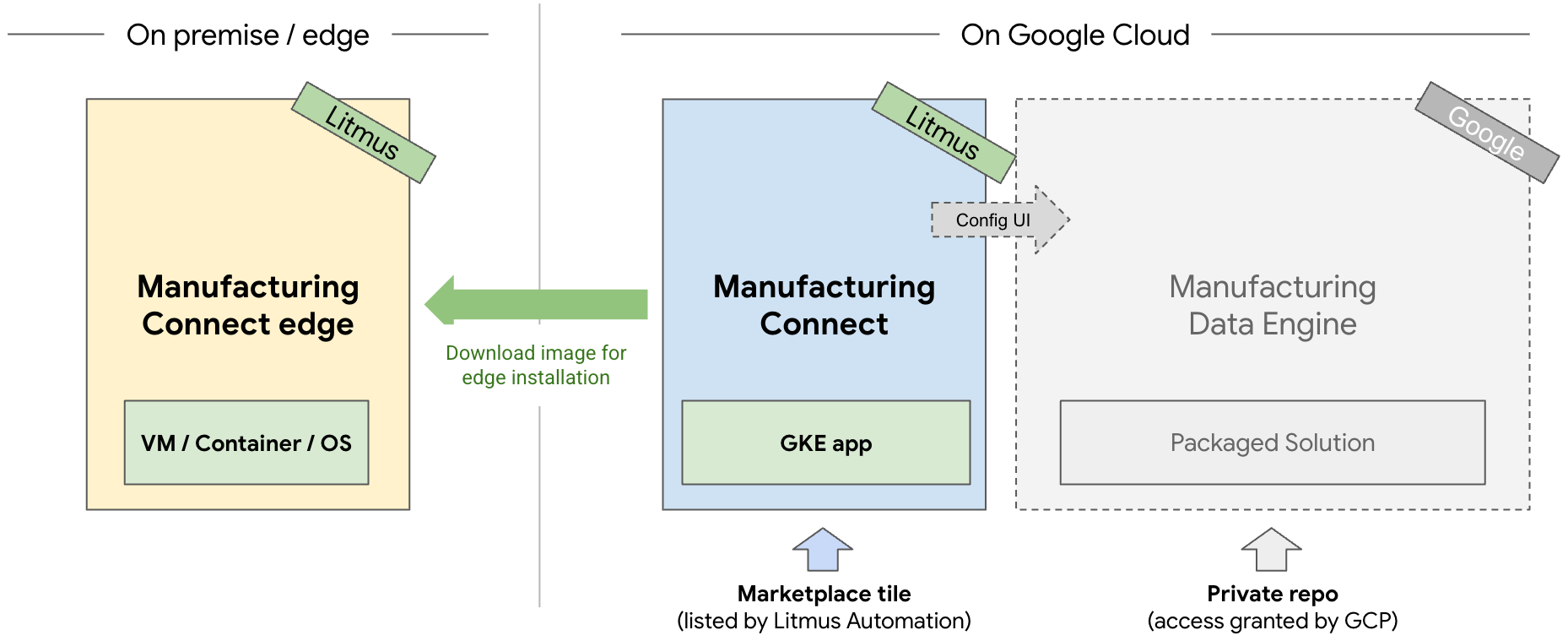

המדד הזה כולל 2 רכיבים עיקריים:

  • ‫Manufacturing Connect edge (MCe): חבילת תוכנה שמוטמעת במפעל.
  • ‫MC: אפליקציה מבוססת-ענן שניתן לפרוס בGoogle Cloud דיירים של לקוחות כדי לנהל את כל המופעים של Edge ו-MDE מממשק אינטרנט יחיד.

mc

הקשר עם MDE

  • ללקוחות שמשתמשים גם ב-MC וגם ב-MDE: ממשק האינטרנט של MC כולל את הממשק של MDE, מה שמאפשר חוויית משתמש חלקה מקצה הרשת לענן.

  • ללקוחות שמשתמשים רק ב-MDE (בלי MC): החל מ-MDE v1.3, חבילת ההפצה כוללת ממשק אינטרנט עצמאי ל-MDE. כמו בגרסאות קודמות, אפשר להמשיך להשתמש בממשק האינטרנט כדי להגדיר ולנהל את התכונה, וגם להשתמש ב-API.

חיבור לרשת במצב איפוס להגדרות המקוריות

אפשר לפרוס את MC בכמה דרכים כדי לעמוד בדרישות של טופולוגיית הרשת במפעל. גם Google וגם השותפה שלנו Litmus Automation ישמחו לייעץ לכם לגבי המודל הכי מתאים לנסיבות שלכם:

  • מבוזר (קרוב לקווי ייצור נפרדים) או מרכזי (למשל במרכז נתונים של מפעל).
  • כקונטיינר, כמכונה וירטואלית (VM) או כמערכת הפעלה.

רכיב Node RED

‫MCe מציע עורך ניתוח שמבוסס על שילוב של Node RED. הוא כולל מספר טרנספורמציות נפוצות, חישובי KPI וכללים בסיסיים שמבוססים על סף. השימוש בו הוא אופציונלי לחלוטין, אבל הוא תומך בלקוחות שרוצים לבצע חישובים ראשוניים ב-Edge כדי לספק ערכים מחושבים עם זמן אחזור נמוך (ובלי תלות בסטטוס של חיבור האינטרנט) למערכות אחרות מקומיות (כמו מערכות לניהול תהליכי ייצור (MES)).

שילוב עם מערכות קצה אחרות

מערכות SCADA ו-MES מתוכננות בדרך כלל עם שילוב בראש, ומציעות ממשקים שאליהם אפשר להתחבר ל-IMC (כמו OPC UA,‏ Modbus ועוד). המערכות האלה מכילות בדרך כלל מטא-נתונים מועילים (למשל, מתכון פעיל בקו הייצור) שחשוב לאחסן ב- Google Cloud כדי לעבד נתונים מחיישני מכונות בהקשר הנכון.

אפשר להגדיר את קצב הדגימה מתוך בקרי לוגיקה ניתנים לתכנות (PLC) ואת קצב ההעברה להעלאת נתונים אל Google Cloud. אפשר להגדיר את קצב הדגימה ב-MC (עד מספר רב של פעמים בשנייה). העלאת הנתונים אל Google Cloud מתבצעת בדרך כלל על סמך אירועים, בדרך כלל פעם בשנייה.

חיבור של בקרים לוגיים מתוכנתים (PLC) מפריסת קצה אחת

תלוי בגודל החומרה או המכונה הווירטואלית הבסיסית, ובגורמים נוספים כמו קצב הדגימה. בדרך כלל, כדאי לעבוד עם 10,000 תגים (ערכי רישום של PLC) לכל פריסת קצה.

‫Manufacturing Connect edge ‏ (MCe)

‫MCe משמש כגשר בין העולם הפיזי של המפעל לבין העולם הדיגיטלי של Google Cloud, ומאפשר לכם להשתמש בנתונים כדי לשפר את היעילות, הפרודוקטיביות והתובנות.

דרישות חומרה

ההגדרה של MC ו-MCe נמשכת בדרך כלל כמה שעות לכל היותר, כולל ההתחברות למספר בקרים לוגיים מיתכנתים (PLC). הגורם העיקרי שמשפיע על ציר הזמן הכולל הוא קבלת הרשאות חומת האש והגדרתן. חלק מהלקוחות מצליחים להשלים את התהליך תוך יום, ואחרים צריכים כמה שבועות כדי להבין את התהליכים הפנימיים בחברה.

מידע נוסף על דרישות החומרה זמין במאמר סקירה כללית על התקנה והגדרה של MCe.

חיבור מאובטח

התקשורת בין MCe לבין Google Cloud מתבצעת בערוצים מוצפנים של PKI עבור Pub/Sub. החיבור ל-Pub/Sub מאומת באמצעות מפתח של חשבון שירות.

בנוסף להצפנה, אפשר לנתב את תעבורת הנתונים ברשת בין MC לבין Pub/Sub דרך אפשרויות קישוריות פרטיות בין onPrem לבין Cloud (חיבור רשתות או VPN) לנקודות קצה פרטיות של ממשקי Google API. בתרחיש כזה, התנועה בין רשתות ארגוניות לבין Google Cloud לא חוצה את האינטרנט הציבורי, כי היא מעובדת רק בתוך הגבולות של הרשת הפרטית של הלקוח.

Litmus Automation

‫Google שיתפה פעולה עם Litmus Automation כדי ליצור את MC, פתרון משולב מקצה לקצה בענן במוצר בלעדי Google Cloud . עם זאת, חברת Litmus Automation מוכרת את MC, מספקת לו תמיכה ומתחזקת אותו. השילוב העמוק עם MDE מאפשר ללקוחות ליהנות משימוש קל ומהיר בהטמעה.

כדי לעדכן את MCe, ‏ Litmus מספקת קבצים מעודכנים שאפשר להטמיע בפריסות קצה. ההגדרות נשמרות בין עדכונים (כשמשתמשים בגרסאות רשמיות).

אם יש לכם שאלות, תוכלו להיעזר במקורות המידע הבאים של Litmus Automation:
