GKE-Umgebung mit mehreren Clustern mit Multi-Cluster-Ingress aktualisieren

Last reviewed 2022-12-15 UTC

Autopilot Standard

In dieser Anleitung wird gezeigt, wie Sie eine Google Kubernetes Engine-Umgebung (GKE) mit mehreren Clustern mithilfe von Multi-Cluster-Ingress aktualisieren. Diese Anleitung ist eine Fortsetzung des Dokuments zu Multi-Cluster-GKE-Upgrades mit Multi-Cluster-Ingress, in dem der Prozess, die Architektur und Bedingungen ausführlicher beschrieben werden. Wir empfehlen Ihnen, das Konzeptdokument vor dieser Anleitung zu lesen.

Einen detaillierten Vergleich zwischen Multi-Cluster-Ingress (MCI), Multi-Cluster-Gateway (MCG) und dem Load Balancer mit eigenständigen Netzwerk-Endpunktgruppen (LB und eigenständige NEGs) finden Sie unter Multi-Cluster-Load-Balancing-API für GKE auswählen.

Dieses Dokument richtet sich an Google Cloud Administratoren, die für die Verwaltung von Flotten für GKE-Cluster verantwortlich sind.

Wir empfehlen ein automatisches Upgrade Ihrer GKE-Cluster. Automatische Upgrades sind eine vollständig verwaltete Methode, um Ihre Cluster (Steuerungsebene und Knoten) automatisch in einem vonGoogle Cloudfestgelegten Releasezeitplan zu aktualisieren. Dafür ist kein Eingreifen des Operators erforderlich. Wenn Sie jedoch mehr Kontrolle darüber haben möchten, wie und wann Cluster aktualisiert werden, wird in dieser Anleitung eine Methode zur Aktualisierung mehrerer Cluster beschrieben, in der Ihre Anwendungen auf allen Clustern ausgeführt werden. Hierbei wird Multi-Cluster-Ingress verwendet, um jeweils einen Cluster vor dem Upgrade per Drain zu beenden.

Architektur

In dieser Anleitung wird die folgende Architektur verwendet. Es gibt insgesamt drei Cluster: zwei Cluster (blue und green) fungieren als identische Cluster mit derselben bereitgestellten Anwendung und ein Cluster (ingress-config) fungiert als Cluster auf Steuerungsebene, der Multi-Cluster-Ingress konfiguriert. In dieser Anleitung stellen Sie eine Beispielanwendung in zwei Anwendungsclustern (blue und green) bereit.

Ziele

• Drei GKE-Cluster erstellen und als Flotte registrieren
• Einen GKE-Cluster (ingress-config) als zentralen Konfigurationscluster konfigurieren.
• Beispielanwendung in den anderen GKE-Clustern bereitstellen.
• Multi-Cluster-Ingress so konfigurieren, dass der Client-Traffic an die Anwendung gesendet wird, die in beiden Anwendungsclustern ausgeführt wird.
• Einen Load Generator für die Anwendung einrichten und Monitoring konfigurieren.
• Einen Anwendungscluster aus dem Multi-Cluster-Ingress entfernen (per Drain beenden) und den beendeten Cluster aktualisieren.
• Traffic mithilfe von Multi-Cluster-Ingress an den aktualisierten Cluster zurückleiten.

Kosten

In diesem Dokument verwenden Sie die folgenden kostenpflichtigen Komponenten von Google Cloud:

• GKE
• Networking
• Cloud Load Balancing

Mit dem Preisrechner können Sie eine Kostenschätzung für Ihre voraussichtliche Nutzung vornehmen.

Neuen Nutzern von Google Cloud steht möglicherweise ein kostenloser Testzeitraum zur Verfügung.

Nach Abschluss der in diesem Dokument beschriebenen Aufgaben können Sie weitere Kosten vermeiden, indem Sie die erstellten Ressourcen löschen. Weitere Informationen finden Sie unter Bereinigen.

Hinweise

1. Für diese Anleitung müssen Sie Multi-Cluster-Ingress einrichten, damit Folgendes eingerichtet ist:
   • Zwei oder mehr Cluster mit denselben Anwendungen wie Namespaces, Deployments und Diensten, die auf allen Clustern ausgeführt werden.
   • Automatische Upgrades sind für alle Cluster deaktiviert.
   • Cluster sind VPC-native Cluster mit Alias-IP-Adressbereichen.
   • HTTP-Load-Balancing ist standardmäßig aktiviert.
   • gcloud --version muss mindestens 369 sein. Die Registrierungsschritte für GKE-Cluster hängen von dieser Version oder höher ab.

2. In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

   Roles required to select or create a project

   • Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
   • Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.
   Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

   Go to project selector

3. Verify that billing is enabled for your Google Cloud project.

4. In the Google Cloud console, activate Cloud Shell.

   Activate Cloud Shell

5. Legen Sie ein Standardprojekt fest:

   export PROJECT=$(gcloud info --format='value(config.project)')
   gcloud config set project ${PROJECT}


6. Aktivieren Sie die APIs für GKE, Hub und multiclusteringress:

   gcloud services enable container.googleapis.com \
                          gkehub.googleapis.com \
                          multiclusteringress.googleapis.com \
                          multiclusterservicediscovery.googleapis.com


Umgebung einrichten

1. Klonen Sie in Cloud Shell das Repository, um die Dateien für diese Anleitung abzurufen:

   cd ${HOME}
   git clone https://github.com/GoogleCloudPlatform/kubernetes-engine-samples


2. Erstellen Sie ein WORKDIR-Verzeichnis.

   cd kubernetes-engine-samples/networking/gke-multicluster-upgrade-mci/
   export WORKDIR=`pwd`


GKE-Cluster in einem Hub erstellen und registrieren

In diesem Abschnitt erstellen Sie drei GKE-Cluster und registrieren sie für GKE Hub.

GKE-Cluster erstellen

1. Erstellen Sie in Cloud Shell drei GKE-Cluster:

   gcloud container clusters create ingress-config --location us-west1-a \
   --release-channel=None --no-enable-autoupgrade --num-nodes=4 \
   --enable-ip-alias --workload-pool=${PROJECT}.svc.id.goog --quiet --async
   gcloud container clusters create blue --location us-west1-b --num-nodes=3 \
   --release-channel=None --no-enable-autoupgrade --enable-ip-alias \
   --workload-pool=${PROJECT}.svc.id.goog --quiet --async
   gcloud container clusters create green --location us-west1-c --num-nodes=3 \
   --release-channel=None --no-enable-autoupgrade --enable-ip-alias \
   --workload-pool=${PROJECT}.svc.id.goog --quiet


   Für diese Anleitung erstellen Sie die Cluster in einer einzelnen Region in drei verschiedenen Zonen: us-west1-a, us-west1-b und us-west1-c. Weitere Informationen zu Regionen und Zonen finden Sie unter Geografie und Regionen.

2. Warten Sie einige Minuten, bis alle Cluster erstellt wurden. Prüfen Sie, ob die Cluster ausgeführt werden:

   gcloud container clusters list


   Die Ausgabe sieht in etwa so aus:

   NAME: ingress-config
   LOCATION: us-west1-a
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 35.233.186.135
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 4
   STATUS: RUNNING

   NAME: blue
   LOCATION: us-west1-b
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 34.82.35.222
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 3
   STATUS: RUNNING

   NAME: green
   LOCATION: us-west1-c
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 35.185.204.26
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 3
   STATUS: RUNNING


3. Erstellen Sie eine kubeconfig-Datei und stellen Sie eine Verbindung zu allen Clustern her, um Einträge in der Datei kubeconfig zu erstellen:

   touch gke-upgrade-kubeconfig
   export KUBECONFIG=gke-upgrade-kubeconfig
   gcloud container clusters get-credentials ingress-config \
       --location us-west1-a --project ${PROJECT}
   gcloud container clusters get-credentials blue --location us-west1-b \
       --project ${PROJECT}
   gcloud container clusters get-credentials green --location us-west1-c \
       --project ${PROJECT}


   Mithilfe der kubeconfig-Datei richten Sie die Authentifizierung für die Cluster ein. Dazu erstellen Sie einen Nutzer und einen Kontext für jeden Cluster. Nachdem Sie die kubeconfig-Datei erstellt haben, können Sie den Kontext zwischen Clustern schnell wechseln.

4. Prüfen Sie, ob die Datei kubeconfig drei Cluster enthält:

   kubectl config view -ojson | jq -r '.clusters[].name'


   Die Ausgabe sieht so aus:

   gke_gke-multicluster-upgrades_us-west1-a_ingress-config
   gke_gke-multicluster-upgrades_us-west1-b_blue
   gke_gke-multicluster-upgrades_us-west1-c_green


5. Rufen Sie den Kontext für die drei Cluster zur späteren Verwendung ab:

   export INGRESS_CONFIG_CLUSTER=$(kubectl config view -ojson | jq \
       -r '.clusters[].name' | grep ingress-config)
   export BLUE_CLUSTER=$(kubectl config view -ojson | jq \
       -r '.clusters[].name' | grep blue)
   export GREEN_CLUSTER=$(kubectl config view -ojson | jq \
       -r '.clusters[].name' | grep green)
   echo -e "${INGRESS_CONFIG_CLUSTER}\n${BLUE_CLUSTER}\n${GREEN_CLUSTER}"


   Die Ausgabe sieht so aus:

   gke_gke-multicluster-upgrades_us-west1-a_ingress-config
   gke_gke-multicluster-upgrades_us-west1-b_blue
   gke_gke-multicluster-upgrades_us-west1-c_green


GKE-Cluster bei einer Flotte registrieren

Wenn Sie Ihre Cluster in einer Flotte registrieren, können Sie Ihre Kubernetes-Cluster in Hybridumgebungen ausführen. Cluster, die für Flotten registriert sind, können erweiterte GKE-Features wie Multi-Cluster-Ingress verwenden. Um einen GKE-Cluster bei einer Flotte zu registrieren, können Sie ein Google Cloud-Dienstkonto direkt verwenden oder den empfohlenen Workload Identity Federation for GKE-Ansatz befolgen, bei dem ein Kubernetes-Dienstkonto in Ihrem GKE-Cluster als Identity and Access Management-Dienstkonto fungieren kann.

1. Registrieren Sie die drei Cluster als Flotte:

   gcloud container fleet memberships register ingress-config \
       --gke-cluster=us-west1-a/ingress-config \
       --enable-workload-identity

   gcloud container fleet memberships register blue \
       --gke-cluster=us-west1-b/blue \
       --enable-workload-identity

   gcloud container fleet memberships register green \
       --gke-cluster=us-west1-c/green \
       --enable-workload-identity


2. Prüfen Sie, ob die Cluster registriert sind:

   gcloud container fleet memberships list


   Die Ausgabe sieht in etwa so aus:

   NAME: blue
   EXTERNAL_ID: 401b4f08-8246-4f97-a6d8-cf1b78c2a91d

   NAME: green
   EXTERNAL_ID: 8041c36a-9d42-40c8-a67f-54fcfd84956e

   NAME: ingress-config
   EXTERNAL_ID: 65ac48fe-5043-42db-8b1e-944754a0d725


3. Konfigurieren Sie den Cluster ingress-config als Konfigurationscluster für Multi-Cluster-Ingress, indem Sie das Feature multiclusteringress über den Hub aktivieren:

   gcloud container fleet ingress enable --config-membership=ingress-config


   Mit dem vorherigen Befehl werden die benutzerdefinierten Ressourcendefinitionen (CRDs) MulticlusterIngress und MulticlusterService zum Cluster ingress-config hinzugefügt. Dieser Befehl kann einige Minuten dauern. Warten Sie, bevor Sie mit dem nächsten Schritt fortfahren.

4. Prüfen Sie, ob der ingress-cluster-Cluster für Multi-Cluster-Ingress erfolgreich konfiguriert wurde:

   watch gcloud container fleet ingress describe


   Warten Sie, bis die Ausgabe in etwa so aussieht:

   createTime: '2022-07-05T10:21:40.383536315Z'
   membershipStates:
     projects/662189189487/locations/global/memberships/blue:
       state:
         code: OK
         updateTime: '2022-07-08T10:59:44.230329189Z'
     projects/662189189487/locations/global/memberships/green:
       state:
         code: OK
         updateTime: '2022-07-08T10:59:44.230329950Z'
     projects/662189189487/locations/global/memberships/ingress-config:
       state:
         code: OK
         updateTime: '2022-07-08T10:59:44.230328520Z'
   name: projects/gke-multicluster-upgrades/locations/global/features/multiclusteringress
   resourceState:
     state: ACTIVE
   spec:
     multiclusteringress:
       configMembership: projects/gke-multicluster-upgrades/locations/global/memberships/ingress-config
   state:
     state:
       code: OK
       description: Ready to use
       updateTime: '2022-07-08T10:57:33.303543609Z'
   updateTime: '2022-07-08T10:59:45.247576318Z'


   Hinweis: Dieses Feature kann erst verwendet werden, wenn Ihr Konfigurationscluster den Status OK hat. Wenn code: OK nach einigen Minuten noch nicht angezeigt wird, lesen Sie den Abschnitt zur Fehlerbehebung.

   Drücken Sie Strg+C, um den Befehl watch zu beenden.

Beispielanwendung für blauen und grünen Cluster bereitstellen

1. Stellen Sie in Cloud Shell die whereami-Beispielanwendung für die Cluster blue und green bereit:

   kubectl --context ${BLUE_CLUSTER} apply -f ${WORKDIR}/application-manifests
   kubectl --context ${GREEN_CLUSTER} apply -f ${WORKDIR}/application-manifests


2. Warten Sie einige Minuten und prüfen Sie, ob alle Pods in den Clustern blue und green den Status Running haben:

   kubectl --context ${BLUE_CLUSTER} get pods
   kubectl --context ${GREEN_CLUSTER} get pods


   Die Ausgabe sieht etwa so aus:

   NAME                                   READY   STATUS    RESTARTS   AGE
   whereami-deployment-756c7dc74c-zsmr6   1/1     Running   0          74s
   NAME                                   READY   STATUS    RESTARTS   AGE
   whereami-deployment-756c7dc74c-sndz7   1/1     Running   0          68s.


Multi-Cluster-Ingress konfigurieren

In diesem Abschnitt erstellen Sie einen Multi-Cluster-Ingress, der Traffic an die Anwendung sendet, die in den Clustern blue und green ausgeführt wird. Sie verwenden Cloud Load Balancing, um einen Load-Balancer zu erstellen, der die App whereami in den Clustern blue und green als Back-Ends verwendet. Zum Erstellen des Load-Balancers benötigen Sie zwei Ressourcen: einen MultiClusterIngress und eine oder mehrere MultiClusterServices. MultiClusterIngress- und MultiClusterService-Objekte sind Multi-Cluster-Analoge für die vorhandenen Kubernetes Ingress- und Dienstressourcen, die im Einzelclusterkontext verwendet werden.

1. Stellen Sie in Cloud Shell die Ressource MulticlusterIngress im Cluster ingress-config bereit:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} apply -f ${WORKDIR}/multicluster-manifests/mci.yaml


   Die Ausgabe sieht so aus:

   multiclusteringress.networking.gke.io/whereami-mci created


2. Stellen Sie die Ressource MulticlusterService im Cluster ingress-config bereit:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} apply -f ${WORKDIR}/multicluster-manifests/mcs-blue-green.yaml


   Die Ausgabe sieht so aus:

   multiclusterservice.networking.gke.io/whereami-mcs created


3. So vergleichen Sie die beiden Ressourcen:

   • Prüfen Sie die Ressource MulticlusterIngress:

     kubectl --context ${INGRESS_CONFIG_CLUSTER} get multiclusteringress -o yaml


     Die Ausgabe enthält Folgendes:

     spec:
       template:
         spec:
           backend:
             serviceName: whereami-mcs
             servicePort: 8080


     Die Ressource MulticlusterIngress ähnelt der Kubernetes Ingress-Ressource, mit der Ausnahme, dass die Spezifikation serviceName auf eine MulticlusterService-Ressource verweist.

   • Prüfen Sie die Ressource MulticlusterService:

     kubectl --context ${INGRESS_CONFIG_CLUSTER} get multiclusterservice -o yaml


     Die Ausgabe enthält Folgendes:

     spec:
       clusters:
       - link: us-west1-b/blue
       - link: us-west1-c/green
       template:
         spec:
           ports:
           - name: web
             port: 8080
             protocol: TCP
             targetPort: 8080
           selector:
             app: whereami


     Die Ressource MulticlusterService ähnelt einer Kubernetes-Dienstressource, enthält jedoch die Spezifikation clusters. Der Wert clusters ist die Liste der registrierten Cluster, in denen die Ressource MulticlusterService erstellt wird.

   • Prüfen Sie, ob die Ressource MulticlusterIngress einen Load-Balancer mit einem Backend-Dienst erstellt hat, der auf die Ressource MulticlusterService verweist:

     watch kubectl --context ${INGRESS_CONFIG_CLUSTER} \
           get multiclusteringress -o jsonpath="{.items[].status.VIP}"


     Dies kann bis zu 10 Minuten dauern. Warten Sie, bis die Ausgabe in etwa so aussieht:

     34.107.246.9


     Zum Beenden des Befehls watch drücken Sie Control+C.

4. Rufen Sie in Cloud Shell die Cloud Load Balancing-VIP auf:

   export GCLB_VIP=$(kubectl --context ${INGRESS_CONFIG_CLUSTER} \
          get multiclusteringress -o json | jq -r '.items[].status.VIP') \
          && echo ${GCLB_VIP}


   Die Ausgabe sieht in etwa so aus:

   34.107.246.9


5. Verwenden Sie curl, um auf den Load Balancer und die bereitgestellte Anwendung zuzugreifen:

   curl ${GCLB_VIP}


   Die Ausgabe sieht in etwa so aus:

   {
     "cluster_name": "green",
     "host_header": "34.107.246.9",
     "pod_name": "whereami-deployment-756c7dc74c-sndz7",
     "pod_name_emoji": "😇",
     "project_id": "gke-multicluster-upgrades",
     "timestamp": "2022-07-08T14:26:07",
     "zone": "us-west1-c"
   }


6. Führen Sie den Befehl curl wiederholt aus. Beachten Sie, dass das Load-Balancing für die Anfragen zwischen der whereami-Anwendung erfolgt, die in zwei Clustern bereitgestellt wird: blue und green.

Load Generator einrichten

In diesem Abschnitt richten Sie einen loadgenerator-Dienst ein, der Client-Traffic zur VIP des Cloud Load Balancing erstellt. Zuerst wird Traffic an die Cluster blue und green gesendet, da die Ressource MulticlusterService so eingerichtet ist, dass Traffic an beide Cluster gesendet wird. Später konfigurieren Sie die Ressource MulticlusterService so, dass sie Traffic an einen einzelnen Cluster sendet.

1. Konfigurieren Sie das Manifest loadgenerator so, dass es Client-Traffic an Cloud Load Balancing sendet:

   TEMPLATE=loadgen-manifests/loadgenerator.yaml.templ && envsubst < ${TEMPLATE} > ${TEMPLATE%.*}


2. Stellen Sie den loadgenerator im Cluster ingress-config bereit:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} apply -f ${WORKDIR}/loadgen-manifests


3. Prüfen Sie, ob die loadgenerator-Pods im Cluster ingress-config den Status Running haben:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} get pods


   Die Ausgabe sieht etwa so aus:

   NAME                             READY   STATUS    RESTARTS   AGE
   loadgenerator-5498cbcb86-hqscp   1/1     Running   0          53s
   loadgenerator-5498cbcb86-m2z2z   1/1     Running   0          53s
   loadgenerator-5498cbcb86-p56qb   1/1     Running   0          53s


   Wenn einer der Pods den Status Running nicht hat, warten Sie einige Minuten und führen Sie den Befehl noch einmal aus.

Traffic nachverfolgen

In diesem Abschnitt beobachten Sie den Traffic zur Anwendung whereami mithilfe derGoogle Cloud -Konsole.

Im vorherigen Abschnitt haben Sie ein loadgenerator-Deployment eingerichtet, das den Client-Traffic simuliert, indem über die Cloud Load Balancing-VIP auf die whereami-Anwendung zugegriffen wird. Sie können diese Messwerte über dieGoogle Cloud -Konsole überwachen. Richten Sie zuerst das Monitoring ein und beobachten Sie dann das Beenden von Clustern für Upgrades. Dies wird im nächsten Abschnitt beschrieben.

1. Erstellen Sie ein Dashboard, um den Traffic anzuzeigen, der den Multi-Cluster-Ingress erreicht:

   export DASH_ID=$(gcloud monitoring dashboards create \
       --config-from-file=dashboards/cloud-ops-dashboard.json \
       --format=json | jq  -r ".name" | awk -F '/' '{print $4}')


   Die Ausgabe sieht etwa so aus:

   Created [721b6c83-8f9b-409b-a009-9fdf3afb82f8]


2. Messwerte aus Cloud Load Balancing sind in derGoogle Cloud Console verfügbar. Erstellen Sie die URL:

   echo "https://console.cloud.google.com/monitoring/dashboards/builder/${DASH_ID}/?project=${PROJECT}&timeDomain=1h"


   Die Ausgabe sieht in etwa so aus:

   https://console.cloud.google.com/monitoring/dashboards/builder/721b6c83-8f9b-409b-a009-9fdf3afb82f8/?project=gke-multicluster-upgrades&timeDomain=1h"


3. Rufen Sie in einem Browser die URL auf, die durch den vorherigen Befehl erstellt wurde.

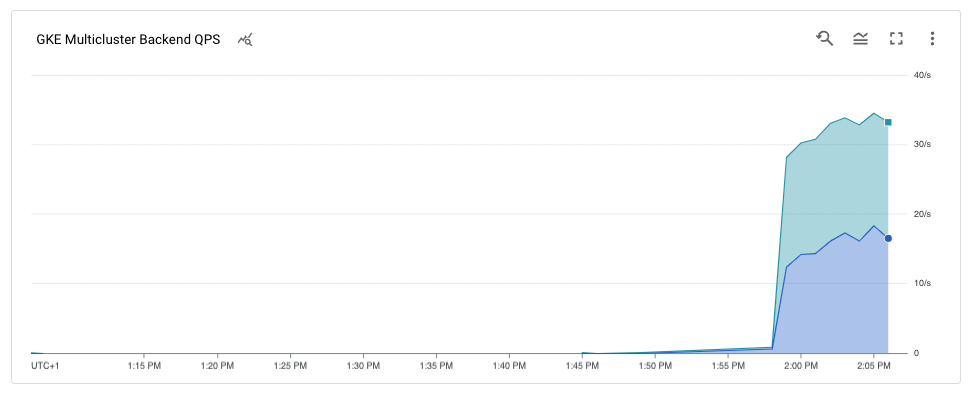

   Der Traffic an die Beispielanwendung geht vom Load-Generator an die Cluster blue und green, angegeben durch die Zonen, in denen sich die Cluster befinden. Das Messwertdiagramm der Zeitachse zeigt den Traffic an beide Back-Ends. Die Mouseover-Werte k8s1- geben an, dass die Netzwerk-Endpunktgruppe (NEGs) für die zwei Frontend-MulticlusterServices in den Clustern blue und green ausgeführt wird.

   Hinweis: Die Diagrammfarben entsprechen möglicherweise nicht den Clustern blue und green. Es kann einige Minuten dauern, bis der Traffic im Diagramm sichtbar wird.



Cluster blue per Drain beenden und aktualisieren

In diesem Abschnitt beenden Sie den Cluster blue. Das Beenden eines Clusters bedeutet, dass Sie ihn aus dem Load-Balancing-Pool entfernen. Nachdem Sie den Cluster blue beendet haben, wird der gesamte für die Anwendung bestimmte Client-Traffic an den Cluster green weitergeleitet. Sie können diesen Vorgang wie im vorherigen Abschnitt beschrieben überwachen. Nachdem der Cluster per Drain beendet wurde, können Sie ein Upgrade des beendeten Clusters durchführen. Nach dem Upgrade können Sie ihn wieder in den Load-Balancing-Pool verschieben. Wiederholen Sie diese Schritte, um ein Upgrade für den anderen Cluster durchzuführen. Dies wird in dieser Anleitung nicht gezeigt.

Wenn Sie den Cluster blue per Drain beenden möchten, aktualisieren Sie die Ressource MulticlusterService im Cluster ingress-cluster und entfernen den Cluster blue aus der Spezifikation clusters.

Blauen Cluster per Drain beenden

1. Aktualisieren Sie in Cloud Shell die Ressource MulticlusterService im Cluster ingress-config:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} \
             apply -f ${WORKDIR}/multicluster-manifests/mcs-green.yaml


2. Achten Sie darauf, dass nur der Cluster green in der Spezifikation clusters vorhanden ist:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} get multiclusterservice \
           -o json | jq '.items[].spec.clusters'


   Die Ausgabe sieht so aus:

   [
     {
       "link": "us-west1-c/green"
     }
   ]


   Nur der Cluster green ist in der Spezifikation clusters aufgeführt, sodass sich nur der Cluster green im Load-Balancing-Pool befindet.

3. Sie können Messwerte aus den Cloud Load Balancing-Messwerten in derGoogle Cloud -Konsole ansehen. Erstellen Sie die URL:

   echo "https://console.cloud.google.com/monitoring/dashboards/builder/${DASH_ID}/?project=${PROJECT}&timeDomain=1h"


4. Rufen Sie in einem Browser die URL auf, die vom vorherigen Befehl erstellt wurde.

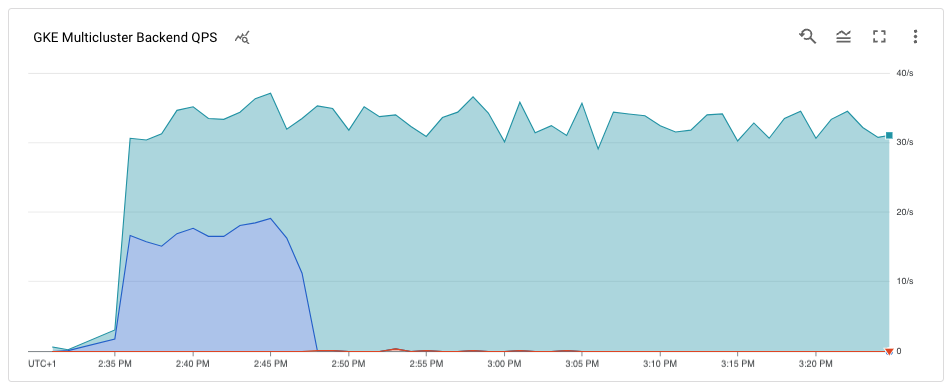

   Das Diagramm zeigt, dass nur der Cluster green Traffic empfängt.



Cluster blue aktualisieren

Da der Cluster blue jetzt keinen Client-Traffic mehr empfängt, können Sie den Cluster aktualisieren (Steuerungsebene und Knoten).

1. Rufen Sie in Cloud Shell die aktuelle Version der Cluster ab:

   gcloud container clusters list


   Die Ausgabe sieht etwa so aus:

   NAME: ingress-config
   LOCATION: us-west1-a
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 35.233.186.135
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 4
   STATUS: RUNNING

   NAME: blue
   LOCATION: us-west1-b
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 34.82.35.222
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 3
   STATUS: RUNNING

   NAME: green
   LOCATION: us-west1-c
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 35.185.204.26
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 3
   STATUS: RUNNING


   Ihre Clusterversionen können abhängig davon, wann Sie diese Anleitung abgeschlossen haben, abweichen.

2. Rufen Sie die Liste der verfügbaren MasterVersions-Versionen in der Zone ab:

   gcloud container get-server-config --location us-west1-b --format=json | jq \
   '.validMasterVersions[0:20]'


   Die Ausgabe sieht etwa so aus:

   [
     "1.24.1-gke.1400",
     "1.23.7-gke.1400",
     "1.23.6-gke.2200",
     "1.23.6-gke.1700",
     "1.23.6-gke.1501",
     "1.23.6-gke.1500",
     "1.23.5-gke.2400",
     "1.23.5-gke.1503",
     "1.23.5-gke.1501",
     "1.22.10-gke.600",
     "1.22.9-gke.2000",
     "1.22.9-gke.1500",
     "1.22.9-gke.1300",
     "1.22.8-gke.2200",
     "1.22.8-gke.202",
     "1.22.8-gke.201",
     "1.22.8-gke.200",
     "1.21.13-gke.900",
     "1.21.12-gke.2200",
     "1.21.12-gke.1700"
   ]


3. Rufen Sie eine Liste der verfügbaren NodeVersions-Versionen in der Zone ab:

   gcloud container get-server-config --location us-west1-b --format=json | jq \
   '.validNodeVersions[0:20]'


   Die Ausgabe sieht in etwa so aus:

   [
     "1.24.1-gke.1400",
     "1.23.7-gke.1400",
     "1.23.6-gke.2200",
     "1.23.6-gke.1700",
     "1.23.6-gke.1501",
     "1.23.6-gke.1500",
     "1.23.5-gke.2400",
     "1.23.5-gke.1503",
     "1.23.5-gke.1501",
     "1.22.10-gke.600",
     "1.22.9-gke.2000",
     "1.22.9-gke.1500",
     "1.22.9-gke.1300",
     "1.22.8-gke.2200",
     "1.22.8-gke.202",
     "1.22.8-gke.201",
     "1.22.8-gke.200",
     "1.22.7-gke.1500",
     "1.22.7-gke.1300",
     "1.22.7-gke.900"
   ]


4. Legen Sie eine Umgebungsvariable für eine MasterVersion- und NodeVersion-Version fest, die sich in den MasterVersions- und NodeVersions-Listen befindet und höher ist als die aktuelle Version für den blue-Cluster. Beispiel:

   export UPGRADE_VERSION="1.22.10-gke.600"


   In dieser Anleitung wird die Version 1.22.10-gke.600 verwendet. Ihre Clusterversionen können je nach den Versionen variieren, die verfügbar sind, wenn Sie diese Anleitung durcharbeiten. Weitere Informationen zum Upgradevorgang finden Sie unter Upgrade eines Clusters oder Knotenpools.

   Hinweis: Es wird empfohlen, Nebenversionen von Clustern nicht zu überspringen, um potenzielle Probleme mit der Steuerungsebene oder Knotenkompatibilität zu vermeiden. Weitere Informationen finden Sie unter Kann ich während eines Clusterupgrades mehrere GKE-Versionen überspringen?.

5. Aktualisieren Sie den Knoten control plane für den Cluster blue:

   gcloud container clusters upgrade blue \
       --location us-west1-b --master --cluster-version ${UPGRADE_VERSION}


   Drücken Sie zur Bestätigung auf Y.

   Dieser Vorgang dauert einige Minuten. Warten Sie, bis das Upgrade abgeschlossen ist, bevor Sie fortfahren.

   Nach Abschluss des Upgrades sieht die Ausgabe so aus:

   Updated
   [https://container.googleapis.com/v1/projects/gke-multicluster-upgrades/zones/us-west1-b/clusters/blue].


6. Führen Sie ein Upgrade der Knoten im Cluster blue durch:

   gcloud container clusters upgrade blue \
       --location=us-west1-b --node-pool=default-pool \
       --cluster-version ${UPGRADE_VERSION}


   Drücken Sie zur Bestätigung auf Y.

   Dieser Vorgang dauert einige Minuten. Warten Sie, bis das Knotenupgrade abgeschlossen ist, bevor Sie fortfahren.

   Nach Abschluss des Upgrades sieht die Ausgabe so aus:

   Upgrading blue... Done with 3 out of 3 nodes (100.0%): 3 succeeded...done.
   Updated [https://container.googleapis.com/v1/projects/gke-multicluster-upgrades/zones/us-west1-b/clusters/blue].


7. Prüfen Sie, ob der Cluster blue aktualisiert wurde:

   gcloud container clusters list


   Die Ausgabe sieht in etwa so aus:

   NAME: ingress-config
   LOCATION: us-west1-a
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 35.233.186.135
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 4
   STATUS: RUNNING

   NAME: blue
   LOCATION: us-west1-b
   MASTER_VERSION: 1.22.10-gke.600
   MASTER_IP: 34.82.35.222
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.10-gke.600
   NUM_NODES: 3
   STATUS: RUNNING

   NAME: green
   LOCATION: us-west1-c
   MASTER_VERSION: 1.22.8-gke.202
   MASTER_IP: 35.185.204.26
   MACHINE_TYPE: e2-medium
   NODE_VERSION: 1.22.8-gke.202
   NUM_NODES: 3
   STATUS: RUNNING


Den blue-Cluster wieder dem Load-Balancing-Pool hinzufügen

In diesem Abschnitt fügen Sie den Cluster blue wieder dem Load-Balancing-Pool hinzu.

1. Prüfen Sie in Cloud Shell, ob die Anwendungsbereitstellung im Cluster blue ausgeführt wird, bevor Sie sie wieder zum Load-Balancing-Pool hinzufügen:

   kubectl --context ${BLUE_CLUSTER} get pods


   Die Ausgabe sieht in etwa so aus:

   NAME                                   READY   STATUS    RESTARTS   AGE
   whereami-deployment-756c7dc74c-xdnb6   1/1     Running   0          17m


2. Aktualisieren Sie die Ressource MutliclusterService, um den Cluster blue wieder dem Load-Balancing-Pool hinzuzufügen:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} apply \
           -f ${WORKDIR}/multicluster-manifests/mcs-blue-green.yaml


3. Prüfen Sie, ob die Cluster blue und green in der Clusterspezifikation enthalten sind:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} get multiclusterservice \
           -o json | jq '.items[].spec.clusters'


   Die Ausgabe sieht so aus:

   [
     {
       "link": "us-west1-b/blue"
     },
     {
       "link": "us-west1-c/green"
     }
   ]


   Die Cluster blue und green sind jetzt in der Spezifikation clusters enthalten.

4. Messwerte aus den Cloud Load Balancing-Messwerten sind in derGoogle Cloud Console verfügbar. Erstellen Sie die URL:

   echo "https://console.cloud.google.com/monitoring/dashboards/builder/${DASH_ID}/?project=${PROJECT}&timeDomain=1h"


5. Rufen Sie in einem Browser die URL auf, die durch den vorherigen Befehl erstellt wurde.

   Das Diagramm zeigt, dass beide Cluster (blau und grün) Traffic vom Load Generator über den Load Balancer empfangen.

   Hinweis: Es kann einige Minuten dauern, bis der Traffic wieder ausgeglichen ist.



   Glückwunsch! Sie haben mithilfe von Multi-Cluster-Ingress einen GKE-Cluster in einer Multi-Cluster-Architektur aktualisiert.

6. Zum Aktualisieren des Clusters green wiederholen Sie den Vorgang zum Beenden und Aktualisieren des blauen Clusters und ersetzen Sie blue durch green.

Bereinigen

Damit Ihrem Google Cloud-Konto die in dieser Anleitung verwendeten Ressourcen nicht in Rechnung gestellt werden, löschen Sie entweder das Projekt, das die Ressourcen enthält, oder Sie behalten das Projekt und löschen die einzelnen Ressourcen.

Am einfachsten vermeiden Sie weitere Kosten, wenn Sie das für die Anleitung erstellte Projekt Google Cloud löschen. Alternativ haben Sie die Möglichkeit, die einzelnen Ressourcen zu löschen.

Cluster löschen

1. Heben Sie in Cloud Shell die Registrierung der Cluster blue und green auf und löschen Sie sie:

   gcloud container fleet memberships unregister blue --gke-cluster=us-west1-b/blue
   gcloud container clusters delete blue --location us-west1-b --quiet

   gcloud container fleet memberships unregister green --gke-cluster=us-west1-c/green
   gcloud container clusters delete green --location us-west1-c --quiet


2. Löschen Sie die Ressource MuticlusterIngress aus dem Cluster ingress-config:

   kubectl --context ${INGRESS_CONFIG_CLUSTER} delete -f ${WORKDIR}/multicluster-manifests/mci.yaml


   Mit diesem Befehl werden die Cloud Load Balancing-Ressourcen aus dem Projekt gelöscht.

3. Haben Sie die Registrierung des Clusters ingress-config auf und löschen Sie ihn:

   gcloud container fleet memberships unregister ingress-config --gke-cluster=us-west1-a/ingress-config
   gcloud container clusters delete ingress-config --location us-west1-a --quiet


4. Prüfen Sie, ob alle Cluster gelöscht sind:

   gcloud container clusters list


   Die Ausgabe sieht so aus:

   *<null>*


5. Setzen Sie die Datei kubeconfig zurück:

   unset KUBECONFIG


6. Entfernen Sie den Ordner WORKDIR:

   cd ${HOME}
   rm -rf ${WORKDIR}


Projekt löschen

Achtung: Das Löschen von Projekten hat folgende Auswirkungen:
• Alle Inhalte des Projekts werden gelöscht. Wenn Sie für die Aufgaben in diesem Dokument ein bereits bestehendes Projekt verwendet haben und dieses löschen, werden auch alle anderen im Rahmen des Projekts erstellten Daten gelöscht.
• Benutzerdefinierte Projekt-IDs gehen verloren. Beim Erstellen dieses Projekts haben Sie möglicherweise eine benutzerdefinierte Projekt-ID erstellt, die Sie weiterhin verwenden möchten. Damit die URLs, die die Projekt-ID nutzen, zum Beispiel eine appspot.com-URL, erhalten bleiben, sollten Sie ausgewählte Ressourcen innerhalb des Projekts löschen, anstatt das gesamte Projekt.
1. In the Google Cloud console, go to the Manage resources page.

   Go to Manage resources

2. In the project list, select the project that you want to delete, and then click Delete.
3. In the dialog, type the project ID, and then click Shut down to delete the project.

Nächste Schritte

• Mehr über Multi-Cluster-Ingress erfahren
• Multi-Cluster-Ingress über Cluster hinweg bereitstellen
• Referenzarchitekturen, Diagramme und Best Practices zu Google Cloud kennenlernen. Weitere Informationen zu Cloud Architecture Center
